第六步：NVIC中断优先级分组

 CM4内核支持256个中断，其中包含了16个内核中断和240个外部中断，并且具有256级的可编程中断设置。

STM32F4并没有使用CM4内核的全部东西，而是只用了它的一部分。
STM32F40xx/STM32F41xx总共有92个中断。
STM32F42xx/STM32F43xx则总共有96个中断

STM32F40xx/STM32F41xx的92个中断里面，包括10个内核中断和82个可屏蔽中断，具有16级可编程的中断优先级，而我们常用的就是这82个可屏蔽中断。

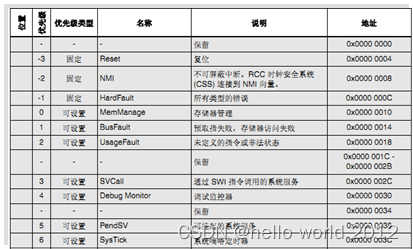

10个内核中断

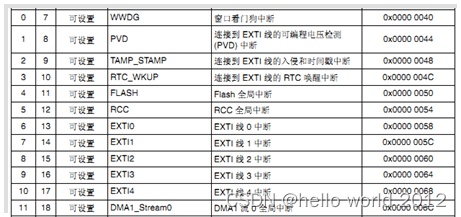

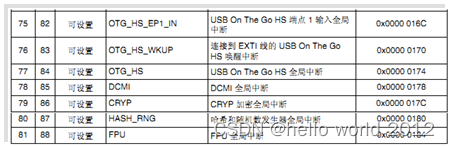

 82个可屏蔽中断



 中断管理方法：

首先，对STM32中断进行分组，组0~4。同时，对每个中断设置一个抢占优先级和一个响应优先级值。

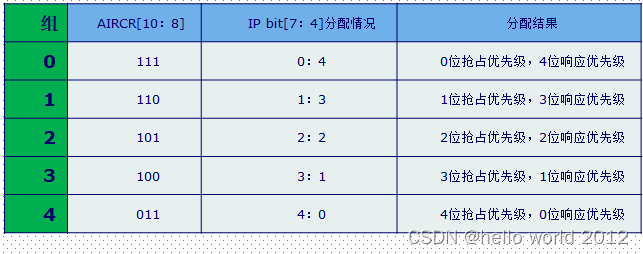

分组配置是在寄存器SCB->AIRCR中配置：

 抢占优先级 & 响应优先级区别：

高优先级的抢占优先级是可以打断正在进行的低抢占优先级中断的。
抢占优先级相同的中断，高响应优先级不可以打断低响应优先级的中断。
抢占优先级相同的中断，当两个中断同时发生的情况下，哪个响应优先级高，哪个先执行。
如果两个中断的抢占优先级和响应优先级都是一样的话，则看哪个中断先发生就先执行；

举例：

假定设置中断优先级组为2，然后设置
中断3(RTC中断)的抢占优先级为2，响应优先级为1。  中断6（外部中断0）的抢占优先级为3，响应优先级为0。中断7（外部中断1）的抢占优先级为2，响应优先级为0。

那么这3个中断的优先级顺序为：中断7>中断3>中断6。

一般情况下，系统代码执行过程中，只设置一次中断优先级分组，比如分组2，设置好分组之后一般不会再改变分组。随意改变分组会导致中断管理混乱，程序出现意想不到的执行结果。

中断优先级分组函数：

void NVIC_PriorityGroupConfig(uint32_t NVIC_PriorityGroup);

void NVIC_PriorityGroupConfig(uint32_t NVIC_PriorityGroup)
{
  assert_param(IS_NVIC_PRIORITY_GROUP(NVIC_PriorityGroup));
  SCB->AIRCR = AIRCR_VECTKEY_MASK | NVIC_PriorityGroup;
}

NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);

中断设置相关寄存器

__IO uint8_t  IP[240]; //中断优先级控制的寄存器组

__IO uint32_t ISER[8]; //中断使能寄存器组

__IO uint32_t ICER[8]; //中断失能寄存器组

__IO uint32_t ISPR[8]; //中断挂起寄存器组

__IO uint32_t ICPR[8]; //中断解挂寄存器组

__IO uint32_t IABR[8]; //中断激活标志位寄存器组

MDK 中 NVIC 寄存器结构体

typedef struct
{
  __IO uint32_t ISER[8];
       uint32_t RESERVED0[24];
  __IO uint32_t ICER[8];
       uint32_t RSERVED1[24];
  __IO uint32_t ISPR[8];
       uint32_t RESERVED2[24];
  __IO uint32_t ICPR[8];
       uint32_t RESERVED3[24];
  __IO uint32_t IABR[8];
       uint32_t RESERVED4[56];
  __IO uint8_t  IP[240];
       uint32_t RESERVED5[644];
  __O  uint32_t STIR;
}  NVIC_Type;

对于每个中断怎么设置优先级？

中断优先级控制的寄存器组：IP[240]
全称是：Interrupt Priority Registers

240个8位寄存器，每个中断使用一个寄存器来确定优先级。STM32F40x系列一共82个可屏蔽中断，使用IP[81]~IP[0]。

每个IP寄存器的高4位用来设置抢占和响应优先级（根据分组），低4位没有用到。

void NVIC_Init(NVIC_InitTypeDef* NVIC_InitStruct);

中断使能寄存器组：ISER[8]

32位寄存器，每个位控制一个中断的使能。STM32F40x只有82个可屏蔽中断，所以只使用了其中的ISER[0]~ISER[2]。

ISER[0]的bit0~bit31分别对应中断0~31。ISER[1]的bit0~27对应中断32~63；ISER[2]的bit0~17对应中断64~81；

void NVIC_Init(NVIC_InitTypeDef* NVIC_InitStruct);

中断 失 能寄存器组 ： ICER[8]

32位寄存器，每个位控制一个中断的失能。STM32F40x只有82个可屏蔽中断，所以只使用了其中的ICER[0]和ICER[1]。

ICER[0]的bit0~bit31分别对应中断0~31。ICER[1]的bit0~27对应中断32~63； ICER[3]的bit0~17对应中断64~82；

配置方法跟ISER一样。

void NVIC_Init(NVIC_InitTypeDef* NVIC_InitStruct);

中断挂起控制寄存器组 ： ISPR[8]

作用：用来挂起中断

中断 解挂 控制寄存器组 ： ICPR[8]

作用：用来解挂中断

static __INLINE void NVIC_SetPendingIRQ(IRQn_Type IRQn)；
static __INLINE uint32_t NVIC_GetPendingIRQ(IRQn_Type IRQn)；
static __INLINE void NVIC_ClearPendingIRQ(IRQn_Type IRQn)

中断激活标志位寄存器组 ： IABR [8]

作用：只读，通过它可以知道当前在执行的中断是哪一个如果对应位为1，说明该中断正在执行。

static __INLINE uint32_t NVIC_GetActive(IRQn_Type IRQn)

中断参数初始化函数

void NVIC_Init(NVIC_InitTypeDef* NVIC_InitStruct);

typedef struct
{
  uint8_t NVIC_IRQChannel; //设置中断通道
  uint8_t NVIC_IRQChannelPreemptionPriority;//设置响应优先级
  uint8_t NVIC_IRQChannelSubPriority; //设置抢占优先级
  FunctionalState NVIC_IRQChannelCmd; //使能/使能
} NVIC_InitTypeDef;

NVIC_InitTypeDef   NVIC_InitStructure;
NVIC_InitStructure.NVIC_IRQChannel = USART1_IRQn;//串口1中断
NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=1 ;// 抢占优先级为1
NVIC_InitStructure.NVIC_IRQChannelSubPriority = 2;// 子优先级位2
NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;//IRQ通道使能
NVIC_Init(&NVIC_InitStructure);	//根据上面指定的参数初始化NVIC寄存器

中断优先级设置步骤

①系统运行后先设置中断优先级分组。调用函数：

void NVIC_PriorityGroupConfig(uint32_t NVIC_PriorityGroup);

整个系统执行过程中，只设置一次中断分组。
②针对每个中断，设置对应的抢占优先级和响应优先级：

void NVIC_Init(NVIC_InitTypeDef* NVIC_InitStruct);

③ 如果需要挂起/解挂，查看中断当前激活状态，分别调用相关函数即可。
