MSTP对于RSTP的改进

---

前言

  RSTP在STP基础上进行了改进，实现了网络拓扑快速收敛。但由于局域网内所有的VLAN共享一棵生成树，因此被阻塞后链路将不承载任何流量，无法在VLAN间实现数据流量的负载均衡，从而造成带宽浪费。
  为了弥补STP和RSTP的缺陷，IEEE于2002年发布的802.1s标准定义了MSTP。MSTP兼容STP和RSTP，既可以快速收敛，又提供了数据转发的多个冗余路径，在数据转发过程中实现VLAN数据的负载均衡。

---

单生成树的弊端

阻塞端口无法通过VLAN

  如图所示，网络中有SWA、SWB、SWC三台交换机。配置VLAN2通过两条上行链路，配置VLAN3只通过一条上行链路。

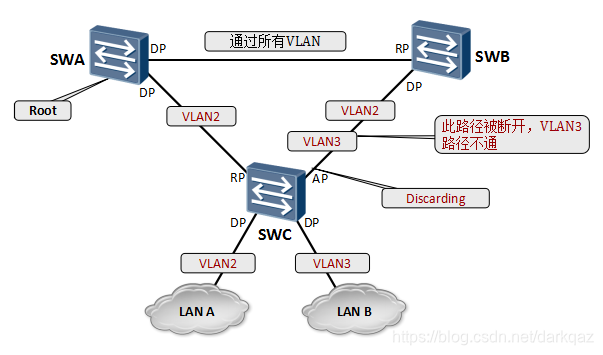

  为了解决VLAN2的环路问题，需要运行生成树。在运行单个生成树的情况下，假设SWC与SWB相连的端口成为预备端口（Discarding状态），那么VLAN3的路径就会被断开，无法上行到SWB。

不能实现流量分担

  为了实现流量分担，需要配置两条上行链路为Trunk链路，允许通过所有VLAN；SWA和SWB之间的链路也配置为Trunk链路，允许通过所有VLAN。将VLAN2的三层接口配置在SWA上，将VLAN3的三层接口配置在SWB上。

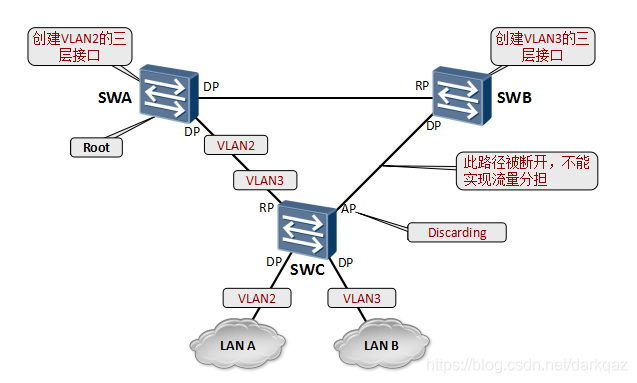

  我们希望VLAN2和VLAN3分别使用不同的链路上行到相应的三层接口，但是如果连接到SWB的端口成为预备端口（Alternate Port）并处于Discarding状态，则VLAN2和VLAN3的数据都只能通过一条上行链路上行到SWA，这样就不能实现流量分担。

次优二层路径

  如图所示，SWC与SWA和SWB相连的链路配置为Trunk链路，允许通过所有VLAN；SWA与SWB之间的链路也配置为Trunk链路，允许通过所有VLAN。
  运行单个生成树之后，环路被断开，VLAN2和VLAN3都直接上行到SWA。

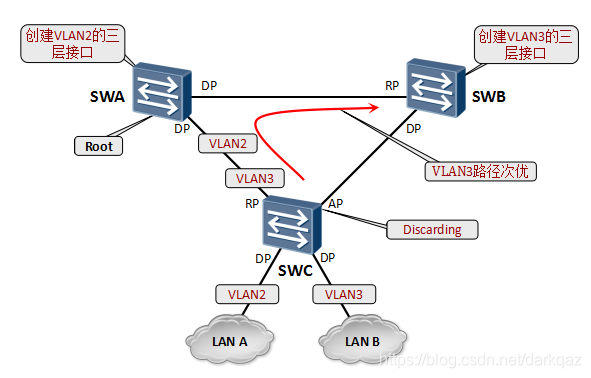

  在SWA上配置VLAN2的三层接口，在SWB上配置VLAN3的三层接口，那么，VLAN3到达三层接口的路径就是次优的。

MSTP基本工作原理

  多生成树协议即MSTP（Multiple Spanning Tree Protocol）。

  MST域是多生成树域（Multiple Spanning Tree Region），由交换网络中的多台交换设备以及它们之间的网段所构成。同一个MST域的设备具有下列特点：
   都启动了MSTP。
   具有相同的域名。
   具有相同的VLAN到生成树实例映射配置。
   具有相同的MSTP修订级别配置。

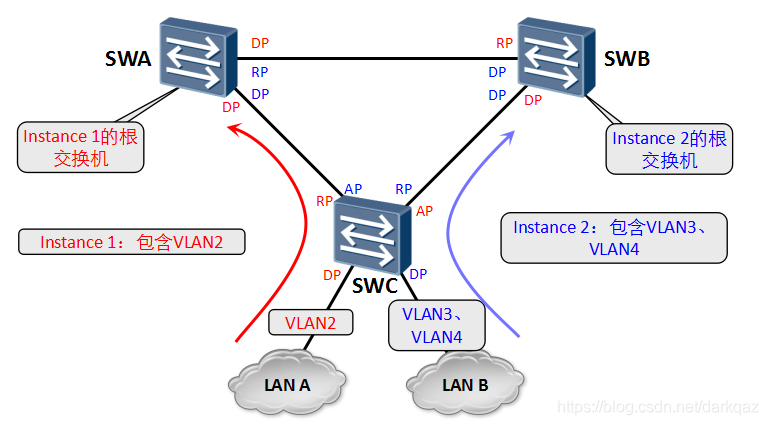

  一个MST域内可以生成多棵生成树，每棵生成树都称为一个MSTI，每个MSTI都使用单独的RSTP算法，计算单独的生成树。
  每个MSTI（MST Instance）都有一个标识（MSTID），MSTID是一个两字节的整数。VRP平台支持16个MST Instance，MSTID取值范围是0～15，默认所有VLAN映射到MST Instance 0。
  VLAN映射表是MST域的属性，它描述了VLAN和MSTI之间的映射关系，MSTI可以与一个或多个VLAN对应，但一个VLAN只能与一个MSTI对应。
  MSTP兼容STP和RSTP，既可以快速收敛，又提供了数据转发的各个冗余路径，在数据转发过程中实现VLAN数据的负载均衡。

MSTP配置

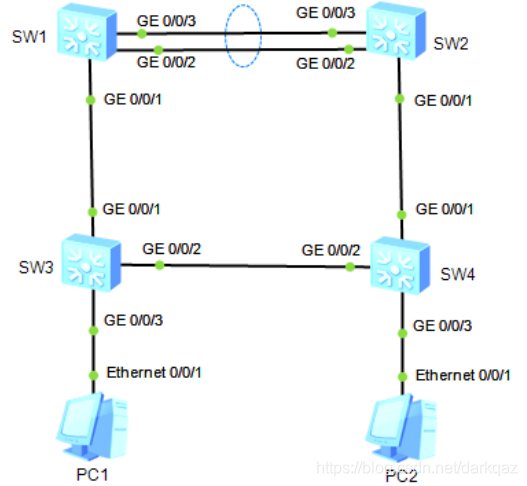

本例中设置SW1为实例1的根桥设备，SW2为实例2的根桥设备

SW 1/2/3/4 设备配置stp，命令统一

[SW1] stp enable   								//开启STP
[SW1] stp mode MSTP								//选择模式
[SW1] stp region-configuration
[SW1-mst-region] region-name RG1				//域名，同个实例域名要相同
[SW1-mst-region] instance 1 vlan 10				//vlan10归属实例1
[SW1-mst-region] instance 2 vlan 20				//vlan20归属实例2
[SW1-mst-region] active region-configuration	//激活MST域的配置，使域名、VLAN映射表和MSTP修订级别生效

SW1优先级配置，优先级越小越优先

[SW1] stp instance 1 priority 0					//实例1的优先级为0
[SW1] stp instance 2 priority 4096				//实例2的优先级为4096，优先级倍数4096

SW2优先级配置

[SW2] stp instance 1 priority 4096
[SW2] stp instance 2 priority 0

SW 3/4 边缘端口配置，相同配置

[SW3] int g 0/0/3
[SW3-GigabitEthernet0/0/3] stp edged-port enable //开启边缘端口
