基于STM32F407ZET6的环境温湿度监控系统(粤嵌GEC-M4)

月明Mo

已于 2023-09-20 19:36:40 修改

阅读量1.2k

点赞数 2

文章标签： stm32 单片机嵌入式硬件

于 2023-09-14 21:04:05 首次发布

本文链接：https://blog.csdn.net/darlingqx/article/details/132890210

版权

注意使用事项：

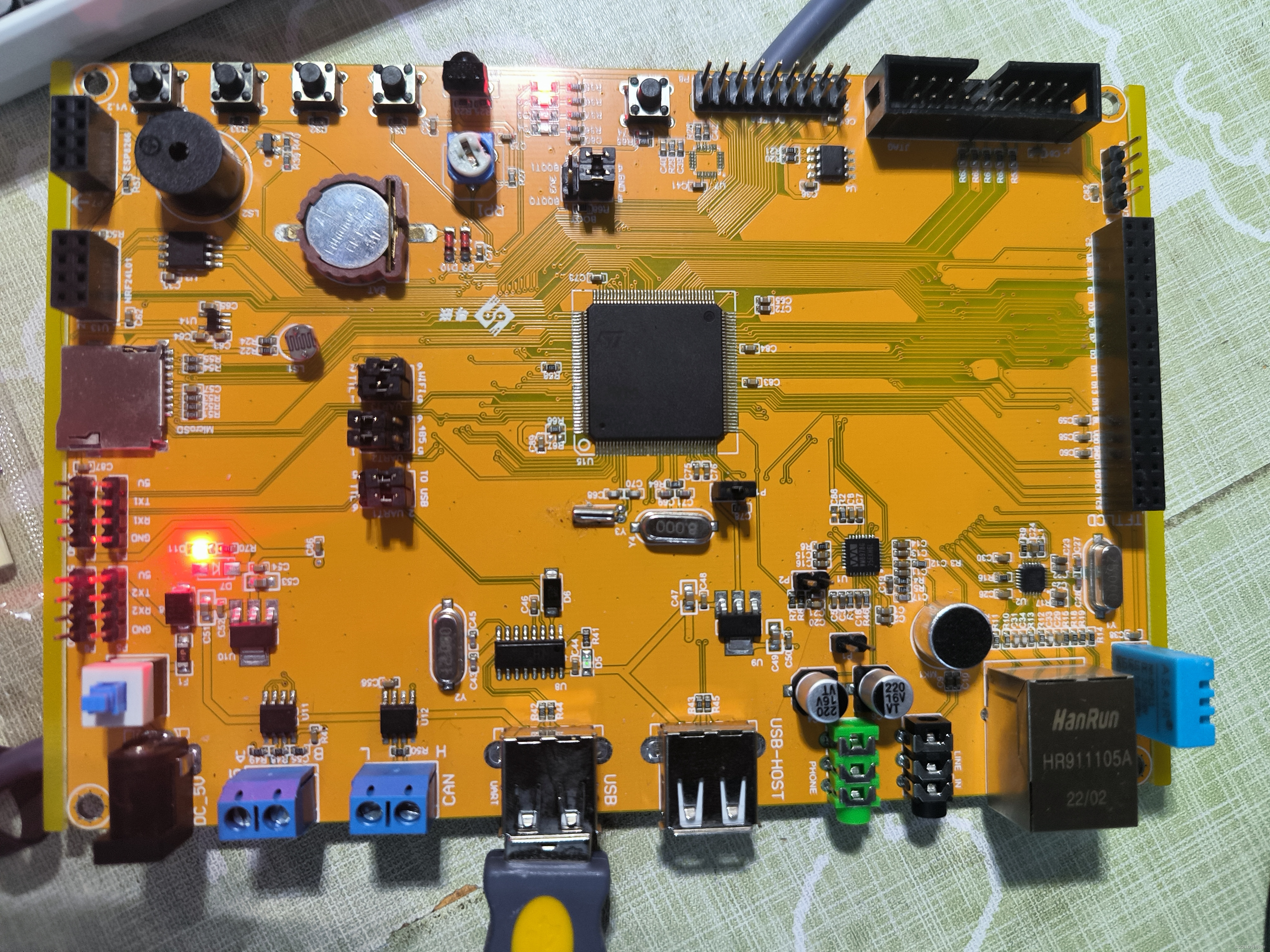

开发板如下
在这里插入图片描述

由于外部晶振是8M，需要修改setup和stm32f4头文件的晶振值。
操作如下：
system_stm32f4xx.c的254行

#define PLL_M      8

stm32f4xx.h的127行

  #define HSE_VALUE    ((uint32_t)8000000) /*!< Value of the External oscillator in Hz */

基于STM32F407ZET6的环境温湿度监控系统

工程文件下载如下
功能介绍和使用说明
如下代码

工程文件下载如下

下载点这里

功能介绍和使用说明

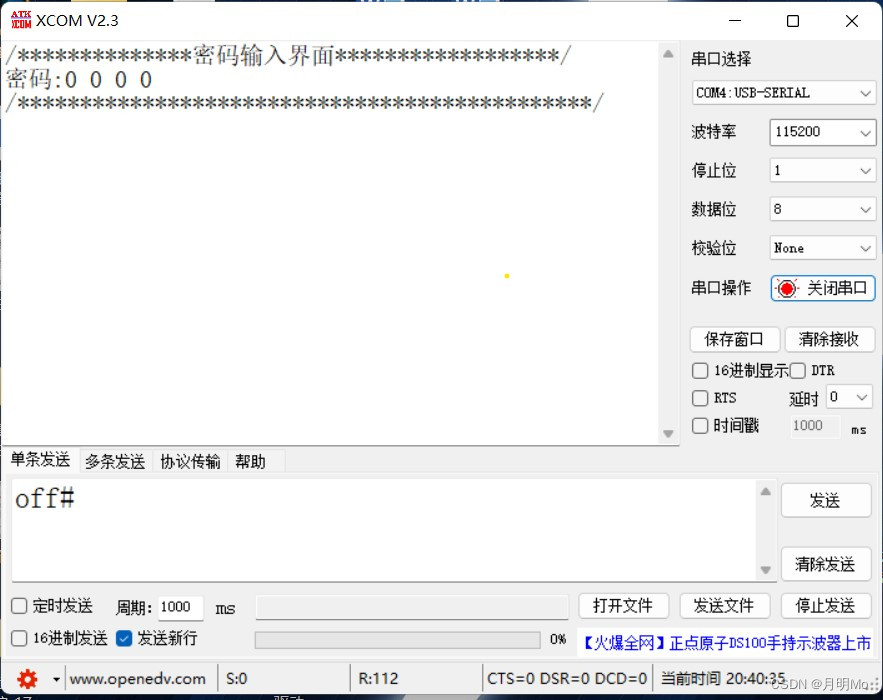

下载程序后打开串口调试助手，按一下复位按键，如图。
在这里插入图片描述

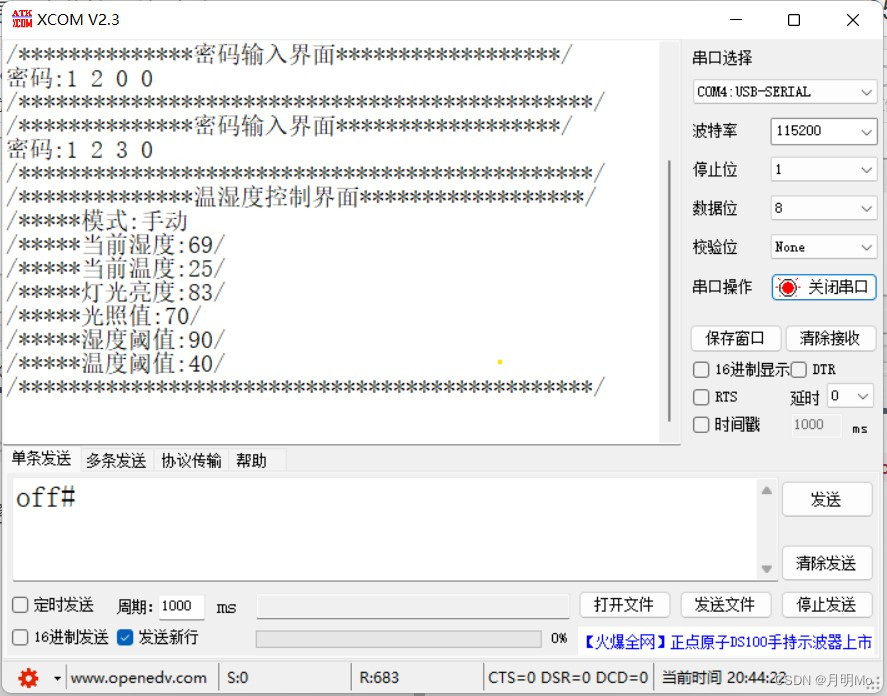

通过按键输入1234进入，或者输入指令open#进入系统,密码错误会连响两下，正确会长响一下，进入之后如图。

到了控制界面，通过输入指令mode0或者mode1切换手动模式和自动模式，手动模式可以使用滑动变阻器控制LED1亮度，自动模式可以由光敏电阻调节灯光亮度。
温度阈值和湿度阈值是温度和湿度的临界值，当温度高于临界值，LED3亮，否则灭，当湿度高于临界值，LED2亮。
灯光亮度是滑动变阻器值，光照值是光敏电阻值。
温度阈值可以由指令txx#修改，比如t20就是修改到20
湿度阈值可以由指令hxx#修改，比如h20就是修改到20
最后输入off#退出系统

如下代码

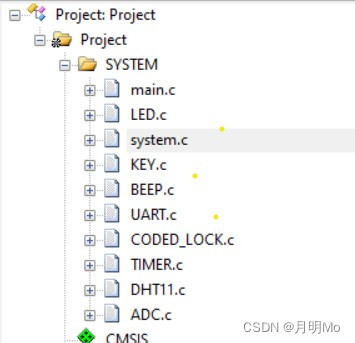

目录如下

在这里插入图片描述

main.c

#include "CODED_LOCK.h"

int main(void)
{
	while(1)
	{
		CODED_LOCK_Open();

	}
}

system.c

#include "system.h"


void System_Init(void)
{
	LED_Init();
	KEY_Init();
	BEEP_Init();
	UART1_Init(115200);
	//TIM3_Init(10000,8400);
	//ADC1_Init();
	adc_init();
	adc3_init();
	TIM14_init();
	TIM_SetCompare1(TIM14,95);
}

//软件延时
void delay_us(uint32_t nus)
{

	SysTick->CTRL = 0; 			// Disable SysTick，关闭系统时钟后才能设置寄存器
	SysTick->LOAD = SystemCoreClock/8/1000000*nus; 		//设置计数值
	SysTick->VAL = 0; 			// Clear current value as well as count flag，清空当前值还有标志位
	SysTick->CTRL = 1; 			// Enable SysTick timer with processor clock，使能系统定时器开始计算，且使用8分频的时钟
	while ((SysTick->CTRL & 0x00010000)==0);// Wait until count flag is set，等待计数完成
	SysTick->CTRL = 0; 			// Disable SysTick，关闭系统时钟代表说不再进行定时计数

}

void delay_ms(uint32_t nms)
{
	while(nms --)
	{
		SysTick->CTRL = 0; 			// Disable SysTick，关闭系统时钟后才能设置寄存器
		SysTick->LOAD = SystemCoreClock/8/1000; 		// 设置计数值
		SysTick->VAL = 0; 			// Clear current value as well as count flag，清空当前值还有标志位
		SysTick->CTRL = 1; 			// Enable SysTick timer with processor clock，使能系统定时器开始计算，且使用8分频的时钟
		while ((SysTick->CTRL & 0x00010000)==0);// Wait until count flag is set，等待计数完成
		SysTick->CTRL = 0; 			// Disable SysTick，关闭系统时钟代表说不再进行定时计数

	}
}

system.h

#ifndef __system_H_
#define __system_H_

#include "stm32f4xx.h"
#include "LED.h"
#include "BEEP.h"
#include "KEY.h"
#include "UART.h"
#include "TIMER.h"
#include "DHT11.h"
#include "ADC.h"
#include "string.h"


//位带操作,实现51类似的GPIO控制功能
//具体实现思想,参考<<CM3权威指南>>第五章(87页~92页).M4同M3类似,只是寄存器地址变了.
//IO口操作宏定义
#define BITBAND(addr, bitnum) ((addr & 0xF0000000)+0x2000000+\
                              ((addr & 0xFFFFF)<<5)+(bitnum<<2))
#define MEM_ADDR(addr)  *((volatile unsigned long  *)(addr))//把值类型转成地址类型
#define BIT_ADDR(addr, bitnum)   MEM_ADDR(BITBAND(addr, bitnum))
//IO口地址映射
#define GPIOA_ODR_Addr    (GPIOA_BASE+20) //0x40020014
#define GPIOB_ODR_Addr    (GPIOB_BASE+20) //0x40020414
#define GPIOC_ODR_Addr    (GPIOC_BASE+20) //0x40020814
#define GPIOD_ODR_Addr    (GPIOD_BASE+20) //0x40020C14
#define GPIOE_ODR_Addr    (GPIOE_BASE+20) //0x40021014
#define GPIOF_ODR_Addr    (GPIOF_BASE+20) //0x40021414
#define GPIOG_ODR_Addr    (GPIOG_BASE+20) //0x40021814
#define GPIOH_ODR_Addr    (GPIOH_BASE+20) //0x40021C14
#define GPIOI_ODR_Addr    (GPIOI_BASE+20) //0x40022014

#define GPIOA_IDR_Addr    (GPIOA_BASE+16) //0x40020010
#define GPIOB_IDR_Addr    (GPIOB_BASE+16) //0x40020410
#define GPIOC_IDR_Addr    (GPIOC_BASE+16) //0x40020810
#define GPIOD_IDR_Addr    (GPIOD_BASE+16) //0x40020C10
#define GPIOE_IDR_Addr    (GPIOE_BASE+16) //0x40021010
#define GPIOF_IDR_Addr    (GPIOF_BASE+16) //0x40021410
#define GPIOG_IDR_Addr    (GPIOG_BASE+16) //0x40021810
#define GPIOH_IDR_Addr    (GPIOH_BASE+16) //0x40021C10
#define GPIOI_IDR_Addr    (GPIOI_BASE+16) //0x40022010

//IO口操作,只对单一的IO口!
//确保n的值小于16!
#define PAout(n)   BIT_ADDR(GPIOA_ODR_Addr,n)  //输出
#define PAin(n)    BIT_ADDR(GPIOA_IDR_Addr,n)  //输入

#define PBout(n)   BIT_ADDR(GPIOB_ODR_Addr,n)  //输出
#define PBin(n)    BIT_ADDR(GPIOB_IDR_Addr,n)  //输入

#define PCout(n)   BIT_ADDR(GPIOC_ODR_Addr,n)  //输出
#define PCin(n)    BIT_ADDR(GPIOC_IDR_Addr,n)  //输入

#define PDout(n)   BIT_ADDR(GPIOD_ODR_Addr,n)  //输出
#define PDin(n)    BIT_ADDR(GPIOD_IDR_Addr,n)  //输入

#define PEout(n)   BIT_ADDR(GPIOE_ODR_Addr,n)  //输出
#define PEin(n)    BIT_ADDR(GPIOE_IDR_Addr,n)  //输入

#define PFout(n)   BIT_ADDR(GPIOF_ODR_Addr,n)  //输出
#define PFin(n)    BIT_ADDR(GPIOF_IDR_Addr,n)  //输入

#define PGout(n)   BIT_ADDR(GPIOG_ODR_Addr,n)  //输出
#define PGin(n)    BIT_ADDR(GPIOG_IDR_Addr,n)  //输入

#define PHout(n)   BIT_ADDR(GPIOH_ODR_Addr,n)  //输出
#define PHin(n)    BIT_ADDR(GPIOH_IDR_Addr,n)  //输入

#define PIout(n)   BIT_ADDR(GPIOI_ODR_Addr,n)  //输出
#define PIin(n)    BIT_ADDR(GPIOI_IDR_Addr,n)  //输入


void System_Init(void);
void delay_us(uint32_t nus);
void delay_ms(uint32_t nms);

#endif

KEY.c

#include "KEY.h"

void KEY_Init(void)
{
	GPIO_InitTypeDef gpio;

	RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOA|RCC_AHB1Periph_GPIOE,ENABLE);

	gpio.GPIO_Mode=GPIO_Mode_IN;
	gpio.GPIO_PuPd=GPIO_PuPd_UP;

	gpio.GPIO_Pin=GPIO_Pin_0;
	GPIO_Init(GPIOA,&gpio);

	gpio.GPIO_Pin=GPIO_Pin_2|GPIO_Pin_3|GPIO_Pin_4;
	GPIO_Init(GPIOE,&gpio);
}

KEY.h

#ifndef __KEY_H_
#define __KEY_H_


#include "system.h"

#define KEY0 GPIO_ReadInputDataBit(GPIOA,GPIO_Pin_0)
#define KEY1 GPIO_ReadInputDataBit(GPIOE,GPIO_Pin_2)
#define KEY2 GPIO_ReadInputDataBit(GPIOE,GPIO_Pin_3)
#define KEY3 GPIO_ReadInputDataBit(GPIOE,GPIO_Pin_4)
#define KEY ((KEY0)|(KEY1<<1)|(KEY2<<2)|(KEY3<<3))

void KEY_Init(void);
//unsigned char KEY_Scan(void);


#endif

LED.c

#include "LED.h"

void LED_Init(void)
{
	GPIO_InitTypeDef gpio;

	RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOF|RCC_AHB1Periph_GPIOE,ENABLE);

	gpio.GPIO_Mode=GPIO_Mode_OUT;
	gpio.GPIO_PuPd=GPIO_PuPd_UP;
	gpio.GPIO_Speed=GPIO_Speed_100MHz;
	gpio.GPIO_OType=GPIO_OType_PP;

	gpio.GPIO_Pin=GPIO_Pin_9|GPIO_Pin_10;
	GPIO_Init(GPIOF,&gpio);

	gpio.GPIO_Pin=GPIO_Pin_13|GPIO_Pin_14;
	GPIO_Init(GPIOE,&gpio);
	GPIO_SetBits(GPIOF,GPIO_Pin_9|GPIO_Pin_10);
	GPIO_SetBits(GPIOE,GPIO_Pin_13|GPIO_Pin_14);
}

LED.h

#ifndef __LED_H_
#define __LED_H_


#include "system.h"
void LED_Init(void);

#endif

BEEP.c

#include "BEEP.h"


void BEEP_Init(void)
{
	GPIO_InitTypeDef gpio;

	RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOF,ENABLE);

	gpio.GPIO_Mode=GPIO_Mode_OUT;
	gpio.GPIO_PuPd=GPIO_PuPd_UP;
	gpio.GPIO_Speed=GPIO_Speed_100MHz;
	gpio.GPIO_OType=GPIO_OType_PP;

	gpio.GPIO_Pin=GPIO_Pin_8;
	GPIO_Init(GPIOF,&gpio);

	GPIO_ResetBits(GPIOF,GPIO_Pin_8);
}

BEEP.h

#ifndef __BEEP_H_
#define __BEEP_H_


#include "system.h"
void BEEP_Init(void);

#endif

UART.c

#include "UART.h"

void UART1_Init(uint32_t baudrate)
{
  GPIO_InitTypeDef GPIO_InitStruct;
  USART_InitTypeDef USART_InitStruct;
  NVIC_InitTypeDef NVIC_InitStructure;
  // 使能USART1和GPIOA的时钟
  RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1, ENABLE);
  RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOA, ENABLE);

  // 配置USART1的引脚
  GPIO_InitStruct.GPIO_Pin = GPIO_Pin_9 | GPIO_Pin_10; // PA9(TX), PA10(RX)
  GPIO_InitStruct.GPIO_Mode = GPIO_Mode_AF;
  GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
  GPIO_InitStruct.GPIO_OType = GPIO_OType_PP;
  GPIO_InitStruct.GPIO_PuPd = GPIO_PuPd_UP;
  GPIO_Init(GPIOA, &GPIO_InitStruct);

  // 将引脚复用为USART1
  GPIO_PinAFConfig(GPIOA, GPIO_PinSource9, GPIO_AF_USART1); // TX
  GPIO_PinAFConfig(GPIOA, GPIO_PinSource10, GPIO_AF_USART1); // RX

  // 配置USART1
  USART_InitStruct.USART_BaudRate = baudrate;
  USART_InitStruct.USART_WordLength = USART_WordLength_8b;
  USART_InitStruct.USART_StopBits = USART_StopBits_1;
  USART_InitStruct.USART_Parity = USART_Parity_No;
  USART_InitStruct.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;
  USART_InitStruct.USART_HardwareFlowControl = USART_HardwareFlowControl_None;
  USART_Init(USART1, &USART_InitStruct);

	/* 配置中断参数--使能中断 */
	NVIC_InitStructure.NVIC_IRQChannel = USART1_IRQn;//中断通道
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0;
	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0;
	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
	NVIC_Init(&NVIC_InitStructure);

      //设置中断条件---接收缓冲区有数据就产生中断
	USART_ITConfig(USART1, USART_IT_RXNE, ENABLE);

  // 使能USART1
  USART_Cmd(USART1, ENABLE);

}

int fputc(int ch, FILE *f)
{
		/* 发送一个字节数据到串口 */
		USART_SendData(USART1, (uint8_t) ch);

		/* 等待发送完毕 */
		while (USART_GetFlagStatus(USART1, USART_FLAG_TXE) == RESET);

		return (ch);
}

///重定向c库函数scanf到串口，重写向后可使用scanf、getchar等函数
int fgetc(FILE *f)
{
		/* 等待串口输入数据 */
		while (USART_GetFlagStatus(USART1, USART_FLAG_RXNE) == RESET);

		return (int)USART_ReceiveData(USART1);
}
extern uint8_t usart_recv[1024];//接受串口数据---字符串
extern int recv_i;//接收数组下标
extern int recv_end;//接收标记  0 没有完  1 完了


void USART1_IRQHandler(void)//"hello#"
{
	uint8_t d;
    //检测中断是否产生
	if(USART_GetITStatus(USART1, USART_IT_RXNE)==SET)
	{
	    d =USART_ReceiveData(USART1);
		  if(recv_i < 1024&& d != '#'&& recv_end ==0)
			{
			     usart_recv[recv_i++] = d;
			}
			else
			{
			     recv_end = 1;
			}

		//把接收的数据回发给发送方
		 //USART_SendData(USART1,d); //h
		 //while(USART_GetFlagStatus( USART1,USART_FLAG_TXE)==0);//等待上一个数据发送完毕

	}
    //把中断标志位清空，方便接收下一次中断
	USART_ClearITPendingBit(USART1, USART_IT_RXNE);

}

UART.h

#ifndef __UART_H_
#define __UART_H_

#include <stdio.h>
#include "system.h"

void UART1_Init(uint32_t baudrate) ;


#endif

CODED_LOCK.c

#include "CODED_LOCK.h"

uint8_t pass_num[4]={1,2,3,4};
uint8_t input_num[4]={0,0,0,0};
uint8_t open=0;
uint8_t dht_data[5];
int ret = 0;
uint32_t adc_val;
int adc_vol;
uint32_t light_val;
int light_vol;

unsigned char mode=0;

uint8_t usart_recv[1024]={0};//接受串口数据---字符串
int recv_i = 0;//接收数组下标
int recv_end = 0;//接收标记  0 没有完  1 完了

int byte_light=40;
int byte_temp=40;
int byte_humi=90;
char display=1;
void CODED_LOCK_Open(void)
{
	System_Init();
	while(1)
	{
		  if(recv_end ==1)
			{


			      if(strncmp((char *)usart_recv,"open",6)== 0)
			      {
			         //打开D1
				       input_num[0]=1;input_num[1]=2;input_num[2]=3;input_num[3]=4;
			      }
						else if(strncmp((char *)usart_recv,"mode1",6)== 0)mode=1;
						else if(strncmp((char *)usart_recv,"mode0",6)== 0)mode=0;
						else if(strncmp((char *)usart_recv,"display",7)== 0)display=1;
						else if(strncmp((char *)usart_recv,"off",7)== 0)open=0;
						else if(usart_recv[0]==116)
						{
							//printf("recv is %d ,%d\n",usart_recv[1]-48,usart_recv[2]-48);
							byte_temp=(usart_recv[1]-48)*10+(usart_recv[2]-48);
						}
						else if(usart_recv[0]==104)
						{
							//printf("recv is %d ,%d\n",usart_recv[1]-48,usart_recv[2]-48);
							byte_humi=(usart_recv[1]-48)*10+(usart_recv[2]-48);
						}

						memset(usart_recv,0,1024);//清空接收缓冲区数组
						recv_end = 0;//接收标志置零，方便下一个字符串的接收
			      recv_i = 0;//下标清零
						display=1;
			}
//		USART_ITConfig(USART1, USART_IT_RXNE, DISABLE);
//		TIM_ITConfig(TIM3,TIM_IT_Update , DISABLE);
	  ADC_SoftwareStartConv(ADC1);
		//等待转换完成
		while(ADC_GetFlagStatus(ADC1,ADC_FLAG_EOC)!=SET);
		//获取ADC1的转换结果
		adc_val=ADC_GetConversionValue(ADC1);
		//将结果值转换为电压值
		adc_vol=adc_val*100/4095;


		ADC_SoftwareStartConv(ADC3);
		//等待转换完成
		while(ADC_GetFlagStatus(ADC3,ADC_FLAG_EOC)!=SET);
		//获取ADC1的转换结果
		light_val=ADC_GetConversionValue(ADC3);
		//将结果值转换为电压值
		light_vol=light_val*100/4095;
//		TIM_ITConfig(TIM3,TIM_IT_Update , ENABLE);
//		USART_ITConfig(USART1, USART_IT_RXNE, ENABLE);

		 if((mode==1)&&(open==1))
		 {
			TIM_SetCompare1(TIM14,90-light_vol);
		 }
		 else if((mode==0)&&(open==1))
		 {
			 TIM_SetCompare1(TIM14,110-adc_vol);
		 }

		if(open==1)
		{
			if(dht_data[0]<byte_humi)PFout(10)=1;
			else PFout(10)=0;
			if(dht_data[2]<byte_temp)PEout(13)=1;
			else PEout(13)=0;
		}

		ret = Get_DHT11_Data(dht_data);
		KEY_Scan();
		if((input_num[0]!=0)&&(input_num[1]!=0)&&(input_num[2]!=0)&&(input_num[3]!=0))
		{
			if((input_num[0]==pass_num[0])&&(input_num[1]==pass_num[1])&&(input_num[2]==pass_num[2])&&(input_num[3]==pass_num[3]))
			{
				PFout(8)=1;delay_ms(1000);PFout(8)=0;
				open=1;display=1;
			}
			else
			{
				PFout(8)=1;delay_ms(500);PFout(8)=0;delay_ms(500);
				PFout(8)=1;delay_ms(500);PFout(8)=0;
				printf("密码错误,请重新输入\r\n");
				open=0;
			}
			input_num[0]=input_num[1]=input_num[2]=input_num[3]=0;
		}
		 if((open==1)&&(display==1))
		 {
			 display=0;
			 printf("/**************温湿度控制界面******************/\r\n");
			 if(mode==0)
				 printf("/*****模式:手动\r\n");
			 if(mode==1)
				 printf("/*****模式:自动\r\n");
			 printf("/*****当前湿度:%d/\r\n",dht_data[0]);
			 printf("/*****当前温度:%d/\r\n",dht_data[2]);
			 printf("/*****灯光亮度:%d/\r\n",adc_vol);
			 printf("/*****光照值:%d/\r\n",110-light_vol);
			 printf("/*****湿度阈值:%d/\r\n",byte_humi);
			 printf("/*****温度阈值:%d/\r\n",byte_temp);
			 printf("/**********************************************/\r\n");
		 }
		 if((open==0)&&(display==1))
		 {
			 display=0;
			 printf("/**************密码输入界面******************/\r\n");
			 printf("密码:%d %d %d %d\r\n",input_num[0],input_num[1],input_num[2],input_num[3]);
			 printf("/**********************************************/\r\n");
		 }
	}
}

void Input_Data(char data)
{
	if(input_num[0]==0)
	{
		input_num[0]=data;display=1;
	}
	else if(input_num[1]==0)
	{
		input_num[1]=data;display=1;
	}
	else if(input_num[2]==0)
	{
		input_num[2]=data;display=1;
	}
	else if(input_num[3]==0)
	{
		input_num[3]=data;display=1;
	}
}


void KEY_Scan(void)
{
	static char keybyte=0;
	static char key=0x0f;
	//static char return_num=0;
	//if(KEY==0x0f)return 1;
	if((KEY!=0x0f)&&(keybyte==0))
	{
		key=0x0f;key &=KEY;keybyte=1;
	}
	if((KEY==0x0f)&&(keybyte==1))
	{
		keybyte=0;
		switch(key)
		{
			case 0x0e:Input_Data(1);break;
			case 0x0d:Input_Data(2);break;
			case 0x0b:Input_Data(3);break;
			case 0x07:Input_Data(4);break;
			//default: return 0;
		}
	}
}

CODED_LOCK.h

#ifndef __CODED_LOCK_H_
#define __CODED_LOCK_H_


#include "system.h"
void CODED_LOCK_Init(void);
void CODED_LOCK_Open(void);
void KEY_Scan(void);
void Input_Data(char data);

#endif

TIMER.c

#include "TIMER.h"


//tim3初始化
void TIM3_Init(uint32_t period,uint32_t Prescaler)
{
	//period=5000 Prescaler=8400
	 TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure;
	 NVIC_InitTypeDef NVIC_InitStructure;
	 /* 打开TIM3时钟  */
	 RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3, ENABLE);

	 //定时器参数配置：频率  计数值 方向。。。。。中断间隔500ms  中断频率 2hz
	 TIM_TimeBaseStructure.TIM_Period = period;//计数值10000 时间就过去1s  10时间过去1ms
	 TIM_TimeBaseStructure.TIM_Prescaler = Prescaler;//设置频率  分频值  84000 000hz/8400  10000hz 1s数10000个数
	 TIM_TimeBaseStructure.TIM_ClockDivision = 0;
	 TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;

	 TIM_TimeBaseInit(TIM3, &TIM_TimeBaseStructure);

	 /* 配置定时器3的中断参数 */
	 NVIC_InitStructure.NVIC_IRQChannel = TIM3_IRQn;
	 NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0;
	 NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;
	 NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
	 NVIC_Init(&NVIC_InitStructure);


		/* 设置中断条件 */
	 TIM_ITConfig(TIM3,TIM_IT_Update , ENABLE);

	 /*启动定时器计数*/
	 TIM_Cmd(TIM3, ENABLE);
 }

 //定时器14 通道1 初始化
void TIM14_init(void)
{
	TIM_OCInitTypeDef  TIM_OCInitStructure;
	TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure;
	GPIO_InitTypeDef GPIO_InitStructure;
	/* 定时器14的时钟使能*/
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM14, ENABLE);


	/*定时器的基本配置，用于配置定时器的输出脉冲的频率为200Hz */
	TIM_TimeBaseStructure.TIM_Period = 10000/200-1;					//设置定时脉冲的频率
	TIM_TimeBaseStructure.TIM_Prescaler = 8400-1;						//第一次分频，简称为预分频
	TIM_TimeBaseStructure.TIM_ClockDivision = TIM_CKD_DIV1;				//第二次分频,当前实现1分频，也就是不分频
	TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;

	TIM_TimeBaseInit(TIM14, &TIM_TimeBaseStructure);

	/* 配置PF9 引脚为复用模式 */
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;					//第9根引脚
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF;				//设置复用模式
	GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;				//推挽模式，增加驱动电流
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_100MHz;			//设置IO的速度为100MHz，频率越高性能越好，频率越低，功耗越低
	GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_NOPULL;			//不需要上拉电阻
	GPIO_Init(GPIOF, &GPIO_InitStructure);

	GPIO_PinAFConfig(GPIOF, GPIO_PinSource9, GPIO_AF_TIM14);


	/* 让定时器14 PWM 的通道 1 工作在模式 1*/
	 //PWM 模式 1， 在递增模式下， 只要TIMx_CNT < TIMx_CCR1， 通道 1 便为有效状态（高电平）， 否则为无效状态（低电平）。
	TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM1;
	TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable; //允许输出
	TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_High; 		//有效的时候， 输出高电平
	TIM_OC1Init(TIM14, &TIM_OCInitStructure);

	//TIMx_CCR1比较值的设置是由TIM_SetCompare1、TIM_SetCompare2、TIM_SetCompare3、TIM_SetCompare4来进行设置

	TIM_OC1PreloadConfig(TIM14, TIM_OCPreload_Enable);  //自动重载初值， 不断输出 PWM 脉冲
	TIM_ARRPreloadConfig(TIM14, ENABLE); 				//自动重载初值使能

	/*  使能定时器 14 工作 */
	TIM_Cmd(TIM14, ENABLE);
}

TIMER.h

#ifndef __TIMER_H_
#define __TIMER_H_


#include "system.h"

void TIM3_Init(uint32_t period,uint32_t Prescaler);
void TIM14_init(void);

#endif

DHT11.c

#include "DHT11.h"

//PG9输出模式
void DHT11_Out()
{
	GPIO_InitTypeDef GPIO_InitStructure;
	/* 打开GPIOG的时钟  */
	RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOG, ENABLE);

	/* 选择引脚编号PF9 PF10，配置为输出模式 */
	GPIO_InitStructure.GPIO_Pin =GPIO_Pin_9;//9号引脚
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_OUT;//输出模式
	GPIO_Init(GPIOG, &GPIO_InitStructure);
	PGout(9) = 1;
}

 //PG9输入模式
void DHT11_In()
{
	GPIO_InitTypeDef GPIO_InitStructure;
	/* 打开GPIOG的时钟  */
	RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOG, ENABLE);

	GPIO_InitStructure.GPIO_Pin =GPIO_Pin_9;//0号引脚
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN;//输入模式
	GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP;//添加上拉电阻
	GPIO_Init(GPIOG, &GPIO_InitStructure);
}

//读取一个字节（8bit）的数据
uint8_t Read_DHT11_Byte()//1101 0000
{
		uint8_t byte = 0;//0000 0000
		int i = 0;
		for(i = 0;i<8;i++)
		{
				 //等待低电平时隙结束
				 while(PGin(9) == 0);
				 delay_us(40);
				 if(PGin(9) == 1)
				 {
						 //当前数据就是1
						 byte = byte|(1<<(7-i));
						 //等待为1时70us的高电平结束
						 while(PGin(9) == 1);
				 }
		}

		return byte;
}
 //获取一次温湿度数据
int Get_DHT11_Data(uint8_t *DHT11_Data)
{
	 int i = 0;
	 int t = 0;
	 //1.32芯片发送开始信号
	 //PG9输出模式
	 DHT11_Out();
	 PGout(9) = 0;
	 delay_ms(20);
	 PGout(9) = 1;
	 delay_us(30);

	 //2.32芯片等待回响信号---dht11发送响应信号
		//PG9输入模式
	 DHT11_In();

	 while(PGin(9) == 1)//等待响应信号到来
	 {
				delay_us(1);
				t++;
				if(t >200)
				{
					 return 1;
				}

	 }
	 t= 0;
	 while(PGin(9) == 0)//等待响应信号低电平结束
	 {
				delay_us(1);
				t++;
				if(t >200)
				{
					 return 2;
				}
	 }
	 t = 0;
	 while(PGin(9) == 1)//等待响应信号高电平结束
	 {
				delay_us(1);
				t++;
				if(t >200)
				{
					 return 3;
				}
	 }
	 //3.32芯片接收温湿度数据---dht11发送温湿度数据 （40bit）
	 for(i = 0;i <5; i++)
	 {
			 //获取8bit（一个字节）的数据
			 DHT11_Data[i] = Read_DHT11_Byte();

	 }

	//4.校验数据是否正常
	 if(DHT11_Data[0]+DHT11_Data[1]+DHT11_Data[2]+DHT11_Data[3] == DHT11_Data[4])
	 {
			 return 0;
	 }

}

DHT11.h

#ifndef __DHT11_H_
#define __DHT11_H_


#include "system.h"

int Get_DHT11_Data(uint8_t *DHT11_Data);
void DHT11_Out();
void DHT11_In();
uint8_t Read_DHT11_Byte();


#endif

ADC.c

#include "ADC.h"

 void adc_init(void)
{
	GPIO_InitTypeDef GPIO_InitStructure;
	ADC_InitTypeDef       ADC_InitStructure;
	ADC_CommonInitTypeDef ADC_CommonInitStructure;
	ADC_StructInit(&ADC_InitStructure);

	RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOA, ENABLE);
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1, ENABLE);

	//初始化PA5引脚为模拟模式
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AN;
	GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_NOPULL ;
	GPIO_Init(GPIOA, &GPIO_InitStructure);

	/* ADC常规的初始化*/
	ADC_CommonInitStructure.ADC_Mode = ADC_Mode_Independent;						//独立模式，只使用一个ADC硬件进行工作
	ADC_CommonInitStructure.ADC_Prescaler = ADC_Prescaler_Div2;						//ADC硬件的频率=84MHz/2=42MHz
	ADC_CommonInitStructure.ADC_DMAAccessMode = ADC_DMAAccessMode_Disabled;			//取消DMA访问模式
	//ADC_CommonInitStructure.ADC_TwoSamplingDelay = ADC_TwoSamplingDelay_5Cycles;	//如果采用了多个ADC硬件对某个通道进行采样的，那么这个时间就是他们硬件工作的相隔时间
	ADC_CommonInit(&ADC_CommonInitStructure);

	/* ADC1初始化*/
	ADC_InitStructure.ADC_Resolution = ADC_Resolution_12b;							//12bit精度，非常重要[*]
	ADC_InitStructure.ADC_ScanConvMode = DISABLE;									//因不需要多个ADC硬件对某个通道进行采样，则不需要连续扫描
	ADC_InitStructure.ADC_ContinuousConvMode = ENABLE;								//连续转换，就是ADC硬件一直进行转换输出结果，否则只得到一个结果
	ADC_InitStructure.ADC_ExternalTrigConvEdge = ADC_ExternalTrigConvEdge_None;		//禁止外部脉冲触发ADC硬件工作
	//ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_T1_CC1;
	ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right;							//存储的结构使用右对齐的存储方式[*]
	//ADC_InitStructure.ADC_NbrOfConversion = 1;									//这个是在DMA模式生效的，转换的结果总数数量是放到内存当中
	ADC_Init(ADC1, &ADC_InitStructure);


	/* ADC1的通道5的配置
	   指定ADC1的通道5，它的优先级为最高1（范围：1~16），采样时间为3个ADC时钟周期=3*1/f=3*(1/42MHz)
	*/
	ADC_RegularChannelConfig(ADC1, ADC_Channel_5, 1, ADC_SampleTime_3Cycles);


	/* 使能ADC工作 */
	ADC_Cmd(ADC1, ENABLE);

}

void adc3_init(void)
{
	GPIO_InitTypeDef GPIO_InitStructure;
	ADC_InitTypeDef       ADC_InitStructure;
	ADC_CommonInitTypeDef ADC_CommonInitStructure;
	ADC_StructInit(&ADC_InitStructure);

	RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOF, ENABLE);
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC3, ENABLE);

	//初始化PA5引脚为模拟模式
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_7;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AN;
	GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_NOPULL ;
	GPIO_Init(GPIOF, &GPIO_InitStructure);

	/* ADC常规的初始化*/
	ADC_CommonInitStructure.ADC_Mode = ADC_Mode_Independent;						//独立模式，只使用一个ADC硬件进行工作
	ADC_CommonInitStructure.ADC_Prescaler = ADC_Prescaler_Div2;						//ADC硬件的频率=84MHz/2=42MHz
	ADC_CommonInitStructure.ADC_DMAAccessMode = ADC_DMAAccessMode_Disabled;			//取消DMA访问模式
	//ADC_CommonInitStructure.ADC_TwoSamplingDelay = ADC_TwoSamplingDelay_5Cycles;	//如果采用了多个ADC硬件对某个通道进行采样的，那么这个时间就是他们硬件工作的相隔时间
	ADC_CommonInit(&ADC_CommonInitStructure);

	/* ADC1初始化*/
	ADC_InitStructure.ADC_Resolution = ADC_Resolution_12b;							//12bit精度，非常重要[*]
	ADC_InitStructure.ADC_ScanConvMode = DISABLE;									//因不需要多个ADC硬件对某个通道进行采样，则不需要连续扫描
	ADC_InitStructure.ADC_ContinuousConvMode = ENABLE;								//连续转换，就是ADC硬件一直进行转换输出结果，否则只得到一个结果
	ADC_InitStructure.ADC_ExternalTrigConvEdge = ADC_ExternalTrigConvEdge_None;		//禁止外部脉冲触发ADC硬件工作
	//ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_T1_CC1;
	ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right;							//存储的结构使用右对齐的存储方式[*]
	//ADC_InitStructure.ADC_NbrOfConversion = 1;									//这个是在DMA模式生效的，转换的结果总数数量是放到内存当中
	ADC_Init(ADC3, &ADC_InitStructure);


	/* ADC1的通道5的配置
	   指定ADC1的通道5，它的优先级为最高1（范围：1~16），采样时间为3个ADC时钟周期=3*1/f=3*(1/42MHz)
	*/
	ADC_RegularChannelConfig(ADC3, ADC_Channel_5, 1, ADC_SampleTime_3Cycles);


	/* 使能ADC工作 */
	ADC_Cmd(ADC3, ENABLE);

}

ADC.h

#ifndef __ADC_H_
#define __ADC_H_


#include "system.h"


//void ADC1_Init(void);

 void adc_init(void);
 void adc3_init(void);
#endif

月明Mo

关注

2
点赞
踩
20

收藏

觉得还不错? 一键收藏
打赏
0
评论
基于STM32F407ZET6的环境温湿度监控系统(粤嵌GEC-M4)

下载程序后打开串口调试助手，按一下复位按键，如图。通过按键输入1234进入，或者输入指令open#进入系统,密码错误会连响两下，正确会长响一下，进入之后如图。到了控制界面，通过输入指令mode0或者mode1切换手动模式和自动模式，手动模式可以使用滑动变阻器控制LED1亮度，自动模式可以由光敏电阻调节灯光亮度。温度阈值和湿度阈值是温度和湿度的临界值，当温度高于临界值，LED3亮，否则灭，当湿度高于临界值，LED2亮。灯光亮度是滑动变阻器值，光照值是光敏电阻值。温度阈值可以由指令txx。
复制链接

扫一扫
