1.5 加减法

加减法

• 这是一个有问题的加减法
• 根据8位加法和8位取反可以组合成一个加减法
• 减法相当于 加一个负数,而负数可以用取反+1的补码来表示
• 现在的问题是如何解决+1的问题, 目前只有一个取反控制器 ?
• 加法器中有个“首个进位控制" , 可以用来+1操作,只需要把 " 首个进位控制" 跟 取反器的“开启取反” 用同一个控制线连接即可
• 根据下面可以看到2个数相加没问题,一旦相减,最后的进位还是存在问题, 原因在于 补码+正数 后的进位

解决方式

• 解决方案是如果没开负数,进位保持原样
• 如果开了负数,则忽略进位
• 根据下面可知只有当不开负数且有进位时,才保留进位

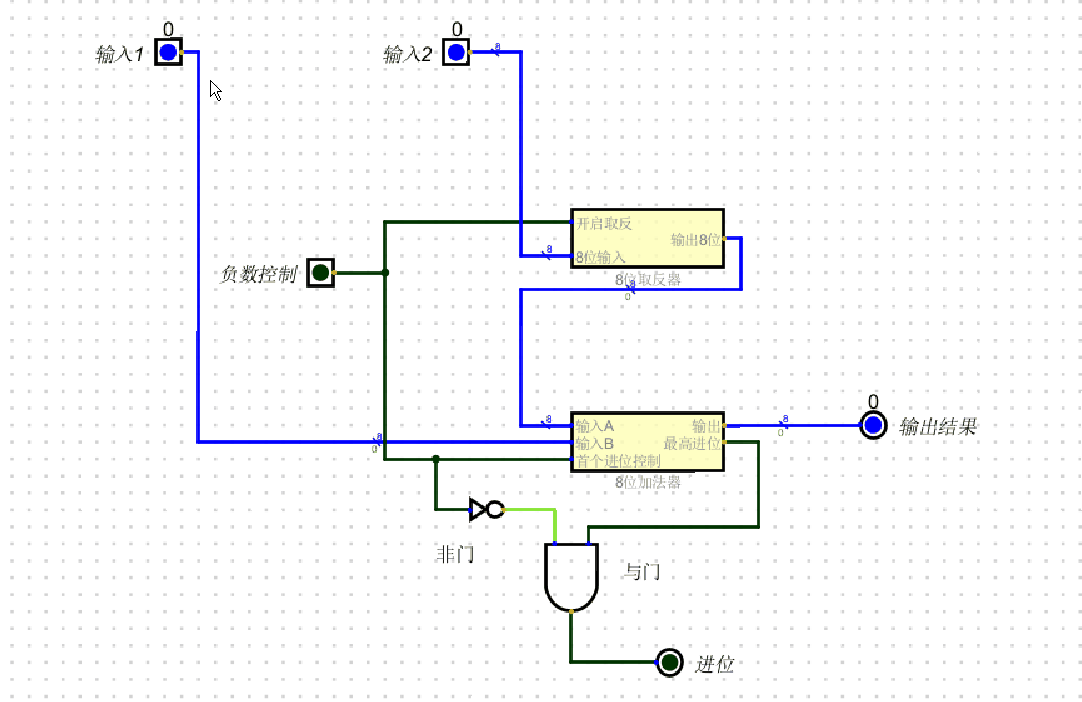

• 因此可以在 “负数控制” 线添加一个非门,跟进位进行与操作
• 表达式:最终进位= !负数控制 & 进位

真值表

负数控制	进位	最终进位结果
0	0	0
0	1	1
1	0	0
1	1	0
