数模转换

数模转换器，又称D/A转换器，简称DAC，它是把数字量转变成模拟的器件。D/A转换器基本上由4个部分组成，即权电阻网络、运算放大器、基准电源和模拟开关。模数转换器中一般都要用到数模转换器，模数转换器即A/D转换器，简称ADC，它是把连续的模拟信号转变为离散的数字信号的器件。

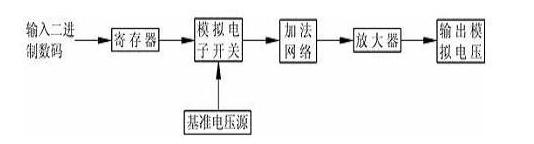

1、输入的二进制数码存入寄存器，存入寄存器的二进制数，每一位控制着一个模拟开关，模拟开关只有两种可能的输出：或是接地，或是经电阻接基准电压源。

2、它由寄存器中的二进制数控制，模拟开关的输出送到加法网络，二进制数码的每一位都有一定的“权”，这个网络把每位数码变成它的加权电流，并把各位的权电流加起来得到总电流，总电流送入放大器，经放大器放大后得到与之对应的模拟电压，实现数字量与模拟量的转换。

数模转换实质：

数模转换有两种转换方式：并行数模转换和串行数模转换。图1为典型的并行数模转换器的结构。虚线框内的数码操作开关和电阻网络是基本部件。图中装置通过一个模拟量参考电压和一个电阻梯形网络产生以参考量为基准的分数值的权电流或权电压；而用由数码输入量控制的一组开关决定哪一些电流或电压相加起来形成输出量。所谓“权”，就是二进制数的每一位所代表的值。例如三位二进制数“111“，右边第1位的“权”是 20/23=1/8；第2位是21/23=1/4；第3位是22/23=1/2。位数多的依次类推。图2为这种三位数模转换器的基本电路，参考电压VREF在R1、R2、R3中产生二进制权电流，电流通过开关。当该位的值是“0”时，与地接通；当该位的值是“1”时，与输出相加母线接通。几路电流之和经过反馈电阻Rf产生输出电压。电压极性与参考量相反。输入端的数字量每变化1，仅引起输出相对量变化1/23=1/8，此值称为数模转换器的分辨率。位数越多分辨率就越高，转换的精度也越高。工业自动控制系统采用的数模转换器大多是10位、12位，转换精度达0.5～0.1％。

串行数模转换是将数字量转换成脉冲序列的数目，一个脉冲相当于数字量的一个单位，然后将每个脉冲变为单位模拟量，并将所有的单位模拟量相加，就得到与数字量成正比的模拟量输出，从而实现数字量与模拟量的转换。
