RS-485接口协议

一、RS-485介绍

​         电子工业协会（EIA）于1983年制订并发布RS-485标准，并经通讯工业协会（TIA) 修订后命名为TIA/EIA-485-A，所以TIA/EIA-485-A才是真正的名字，因为人们已经叫习惯RS-485了，所以后续也一直沿用RS-485这个叫法。

​         RS-485标准是为弥补RS-232通信距离短、速率低等缺点而产生的。RS-485标准只规定了平衡发送器和接收器的电特性，而没有规定接插件、传输电缆和应用层通信协议。

二、RS-485接口

        RS-485为工业设备常用的传输接口，采用差分信号逻辑，+2V～+6V表示逻辑1，-6V～-2V表示逻辑0。通信方式为半双工，工作模式为主从模式。

        在低速、短距离、无干扰的场合可以采用普通的双绞线，反之，在高速、长线传输时，则必须采用阻抗匹配（一般为120欧 )的RS485专用电缆，而在干扰恶劣的环境下还应采用铠装型双绞屏蔽电缆。



三、芯片内部图

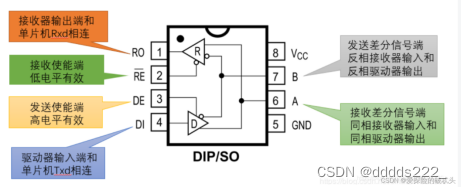

        收发器内部是一个接收器（上半部分）加一个发送器（下半部分），然后就是引脚功能



RO：接收器输出

RE：接收器输出使能（低电平有效）

DE：发送器输出使能（高电平有效）

DI：发送器输入

GND：接地连接

A：发送器输出/接收器输入反相

B：发送器输出/接收器输入反相

Vcc：正极电源（+3.3V<VCC<+3.60V）

四、RS485与RS232的区别

        RS485和RS232一样都是基于串口的通讯接口，数据收发的操作是一致的，所以使用的是同样WinCE的底层驱动程序。但是它们在实际应用中通讯模式却有着很大的区别，RS485接口为半双工数据通讯模式，而RS232接口为全双工数据通讯模式，数据的收发不能同时进行，为了保证数据收发的不冲突，硬件上是通过方向切换来实现的，相应也要求软件上必须将收发的过程严格地分开。

        RS485接口组成的半双工网络，一般是两线制(以前有四线制接法，只能实现点对点的通信方式，现很少采用)，多采用屏蔽双绞线传输。这种接线方式为总线式拓扑结构在同一总线上最多可以挂接32个结点。在RS485通信网络中一般采用的是主从通信方式，即一个主机带多个从机。
