计算机网络第二章 物理层的简单总结

计算机网络第二章 物理层

2.1 基本概念

1. 数据和信号

• 数据：运送数据的实体，包括数字数据和模拟数据。

• 信号：数据电气的或电磁的表现，是数据在传输过程中的存在形式，也包括数字信号和模拟信号。

• 模拟：连续变换的（数据），强度变化等级无限（信号）。

• 数字：离散的，有限个的（数据），强度变化等级有限（信号）。

数据为了达到传输的目的，都必须转换为信号。

• 调制：把数据转换为模拟信号。
• 编码：把数据转换为数字信号。

由此可以分为以下几类：

源头	方式	目的
数字数据	数字发送器	数字信号
数字数据	调制器	模拟信号
模拟数据	PCM编码器	数字信号
模拟数据	放大器调制器	模拟信号

2. 数据传输的方式
   数据传输方式可以分为并行传输和串行传输。

类型	传输单位	需要的信道数	优点	缺点	应用场景
并行传输（parallel）	若干个比特同时传输	多条信道	速度快、效率高	消耗多、费用高	快速传输、适合于近距离，如CPU->存储器，存储器->存储器，CPU->打印机等。
串行传输（serial）	以比特为单位	通常为一条信道按照时间顺序传输	费用低、干扰少、要求少	速度慢、效率低	长距离传输

从通信双方信息的交互方式来看，可以分为单向通信、半双工通信、全双工通信。

类型	方向	需要几条管道	举例
单向通信	只能有一个方向的通信，没有反方向的交互	一条信道	无线电广播、电视广播
半双工通信	双方都可以发送信息，但是任何一方 都不能同时发送和接收信息	两条信道	对讲机
全双工通信	在任何时间，通信双方可以同时接收和发送信息	两条信道	电话线、网线

数据传输方式还可以分为基带传输、频带传输和宽带传输。

类型	定义	适用范围
基带传输	将数字信号0和1直接用两种不同的电压，送到数字信道上传输	近距离传输（衰减小、内容不易变化），如局域网
频带传输	利用调制解调器对原始数字信号，进行频率调制，变换成模拟信号。在接收端，传进来的信号再进行解调恢复变为原始数字信号。所以发送方和接收方都需要安装调制器和解调器	适用于远距离传输
宽带传输	宽带信号将基带信号进行调制之后形成频分复用模拟信号，然后送到模拟信道上传输（宽带传输一定采用频带传输技术）	适用于远距离传输（衰减大，变化大）

3. 数据的同步方式
   同步（synchronous）、异步（asynchronous）和isochronous属于串行传输。

类型	传输单位	达到同步	优点	缺点	应用场景
异步传输	一般以字符为单位（ACSII码）	每传送一个字符（7或8位）都要在每个字符码之前加1个起始位，在字符代码和校验码后面加1或2个停止位，来表示字符代码的开始或者结束，接收方通过起始位和停止位来判断一个新字符的开始和结束，来达到通信双方的同步作用	实现较容易	但每传输一个字符都需要多使用2到3位	适用于低速传播
同步传输	以字为单位，其信息格式是一组字符或一个二进制组成的数据块（帧）	这些数据不需要附加起始位和停止位，而是在发送一组字符或数据块之前先发送一个同步字符SYN (以0110100表示)或一个同步字节(0111110) ，用于接收方进行同步检测。在发送之后可以发送任意多个字符或数据块，发送数据完毕后，在使用同步字符或字节来表示整个发送过程的结束	附加位少，提高了传输效率	需要较大的缓存，因此需要限制帧的长度	高速传输数据的系统，比如计算机之间的通信

2.2 计算信道的极限数据传输速率

1. 码元：用一个固定时长的信号波形（数字脉冲）来表示一位k进制数字。有几个高低不同的信号波形，码元的离散状态就有几个。
2. 传输速率和传播速率不同。

• 传播速率：主机在数字信道上发送数据的速率，也称数据传输速率、数据率或比特率，单位是比特/秒。
• 传播速率：电磁波在信道中传播的速率，单位是米/秒。

3. 速率也称数据率，指的是数据传播速率，表示单位时间内传输的数据量。可以用码元传输速率和信息传输速率表示。

• 码元传输速率，又称波特率：表示单位时间内数字通信系统所传输的码元个数（也可以叫脉冲个数或信号变化的次数），单位是波特（Baud）。1波特表示单位时间内传输码元的个数为1。码元可以为多进制，且码元传输速率和码元的进制数无关，因为进制数不同，只是比特数不同。
• 信息传输速率，又称信息速率、比特率：表示单位时间内数字通信系统所传输的二进制码元（即比特数）的个数，单位是比特/秒。比较系统的传输速率常看信息传播速率，因为在系统传输的是比特流。
• 若一个码元携带n比特的信息量，而M波特率的码元传输速率所对应的信息传输速率为Mn比特/秒。
• 信息传播速率 = 码元传播速率*log₂码元的进制数

4. 带宽：单位时间内从网络的一个点到另一个点所能通过的“最高数据率”。此时单位为b/s

奈奎斯特定理/奈氏准则

在理想低通的信道下，
信道的极限数据传输速率=2Wlog₂V
W表示理想低通信道下的带宽（波特），V表示每个码元的离散电平的数目（即有多少种不同的码元，有16种不同的码元，就需要4个二进制数，所以数据传输速率是码元传输速率的4倍）。
为了避免码间串扰，极限码元传输速率为2W波特。

香农定理

在带宽受限且有噪声的情况下，
信道的极限数据传输速率=Wlog₂(1+S/N)
S表示信道所传输信号的平均功率，N为信道内部的高斯噪声功率，S/N为信噪比，信噪比=10log10(1+S/N)（单位为dB）。

当两个定理都可以计算时，需要同时使用两个公式，最终答案为较小的极限数据传输速率。

2.3 引导性传输介质

每一种传输截止都有独特的性质，体现在带宽、延迟、成本以及安装和维护难易程度上，大致上可以分为引导性介质（也称为有线介质，比如铜线和光纤）和非引导性介质（也称无线介质，比如地面无线电、卫星和激光）两大类。

2.3.1 磁介质

2.3.2 双绞线

双绞线由两根绝缘的铜线组成，以螺旋状的形式紧紧地绞在一起，就像一个DNA分子链。双绞线最常见的应用是电话系统。既可以用于传输模拟信号，也可以用于传输数字信号。其通信距离为几千米到数十千米，距离太远时，对于模拟传输，要用放大器放大衰减的信号；对于数字传输，要用中继器将失真的信号整形。
双绞线分为以下几类：5类线（Category 5）和三类线，“猫5”取代了早期的3类线，虽然有和3类线相同的连接器，但每米内的双绞线扭得更紧了。单位距离缠绕得更紧可以导致更少的串扰，而且在长距离传输中信号的质量更好。所以“猫5”更加适用于高速计算机通信，尤其是100Mbps和1Gbps以太局域网。

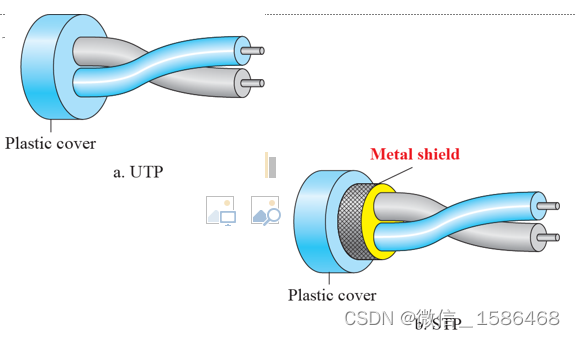

双绞线可以分为非屏蔽双绞线（UTP）和屏蔽双绞线（STP）两种类型，从物理类型上屏蔽双绞线比非屏蔽双绞线多了全屏蔽层，减少了衰减和噪声，从而提供了更加简洁的电子信号和更长的电缆长度，但是屏蔽双绞线的价格更昂贵，质量更重不易安装。

2.3.3 同轴电缆

同轴电缆传导交流电而非直流电，也就是说每秒钟会有好几次的电流方向发生逆转。

类型	数字/模拟	适用类型	应用场景
基带同轴电缆（50Ω电缆）	用于数字信号传输（称为基带）	良好的抗噪性，短距离数据速率高达1gbps，可以用于短距离的高速传输，但现在被光纤所取代	多用于局域网
宽带同轴电缆（75Ω电缆）	用于模拟信号传输（称为宽带）	更好的信噪比S/N，可运行300MHz远距离，为长距离低速传输设计-可以使用放大器	多用于有线电视系统

由于外导体屏蔽层的作用，同轴电缆具有良好的抗干扰特性（抗噪性），可以在相对长的无中继器的线路上支持高带宽通信，被广泛用于传输较高速率的数据，其传播距离更远；
但体积大，要占用电缆管道的大量空间；不能承受缠结、压力和严重的弯曲，这些会损坏电缆结构，阻止信号的传输；且价格比双绞线贵。

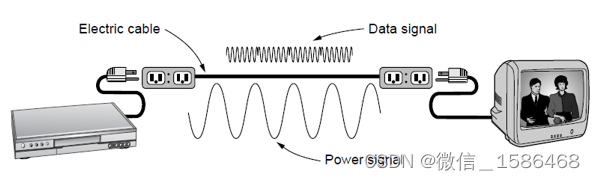

2.3.4 电力线

电力线能把电能送到千家万户，用电力线组建网络十分便利，但是在数据传输方面很差。

2.3.5 光纤

光纤可提供高带宽，支持长距离传输。

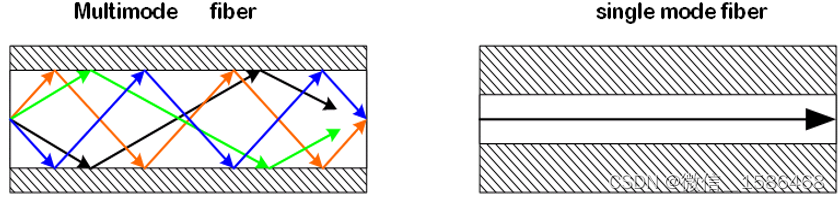

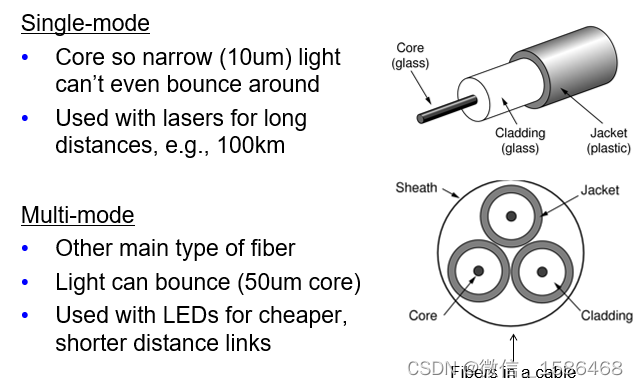

类型	光源	成本	传输模式、数量	传输距离	带宽
多模光纤	LED/发光二极管	成本较低	多模光纤芯径和色散大，允许上百种模式传输，含有不同角度入射的光线	较短，通常少于2公里	比单膜低
单模光纤	激光器	因其需要激光端，成本较高	单模光纤芯径和色散小，仅允许一种模式传输	长，百公里以上	几乎不存在色散，因此带宽也更宽

• 波长和频率的关系：
  λf = c（3x108 m/s）
  Δf = c Δλ/ λ2
  Example: It is desired to send a sequence of computer screen images over an optical fiber. The screen is 1024x768 pixels, each pixel being 24 bits. There are 60 screen images per second. How much bandwidth is needed, and how many microns of wavelength are needed for this band at 1.3 microns?
  Solution:
  (1) The data rate is 1024 ×768 ×24 ×60 bps, which is 1080 Mbps.
  (2) For simplicity, let us assume 1 bps per Hz.
  we get Δ λ =λ2 Δ f /c. We have Δ f = 1.08 ×10 9 , so Δ λ =6.08 ×10 -10 microns. The range of wavelengths used is very short.
• 光的衰减定义为输入输出信号功率的比值
  光纤由玻璃制成，光通过玻璃的衰减取决于光的波长（即玻璃的某些物理特性）
  衰减的分贝值=10*log10（传输能量/接受的能量）
  例如，如果损失了一半的能量，则衰减为10log10（2）=3分贝

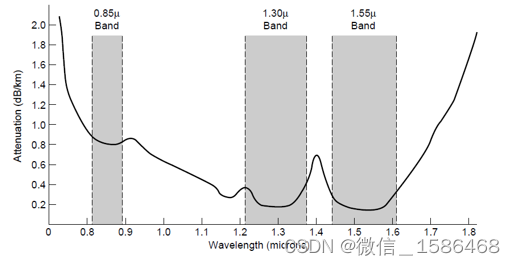

  现在光纤通信中最常用的三个波段：集中于0.85微米、1.30微米、1.55微米。
• 光缆
  单根光纤支持单向传输，三根光纤支持双向传输。

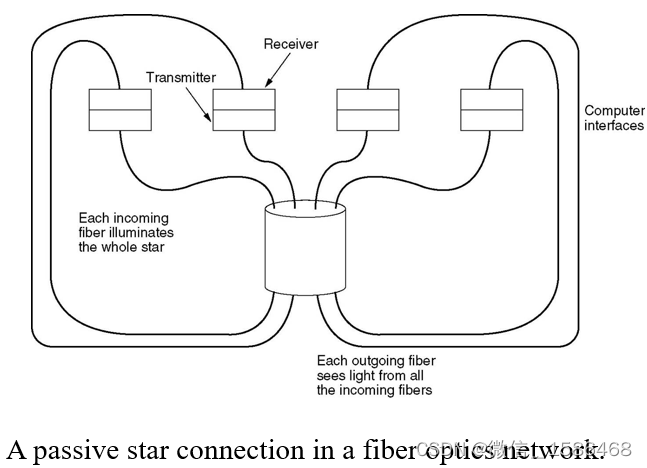

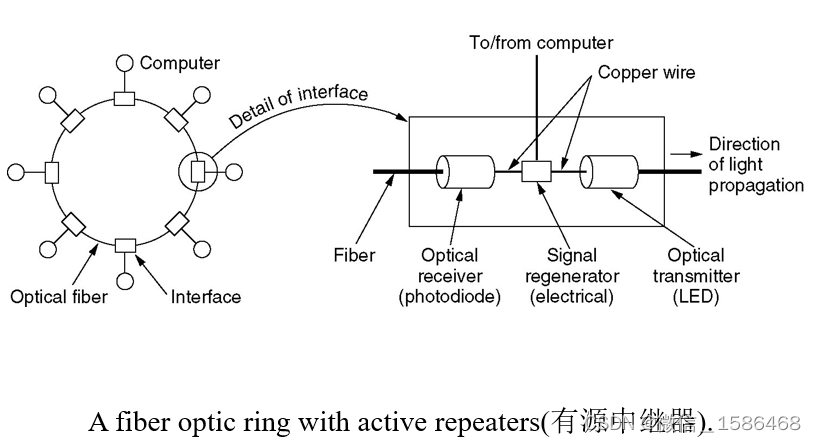

• 光纤网络
  分为有源中继器和无源两种：

  每个接点都需要电源支持，一个接点损坏会影响信号传输。

  每个接点不需要电源支持，一个接点损坏不影响其他接点。

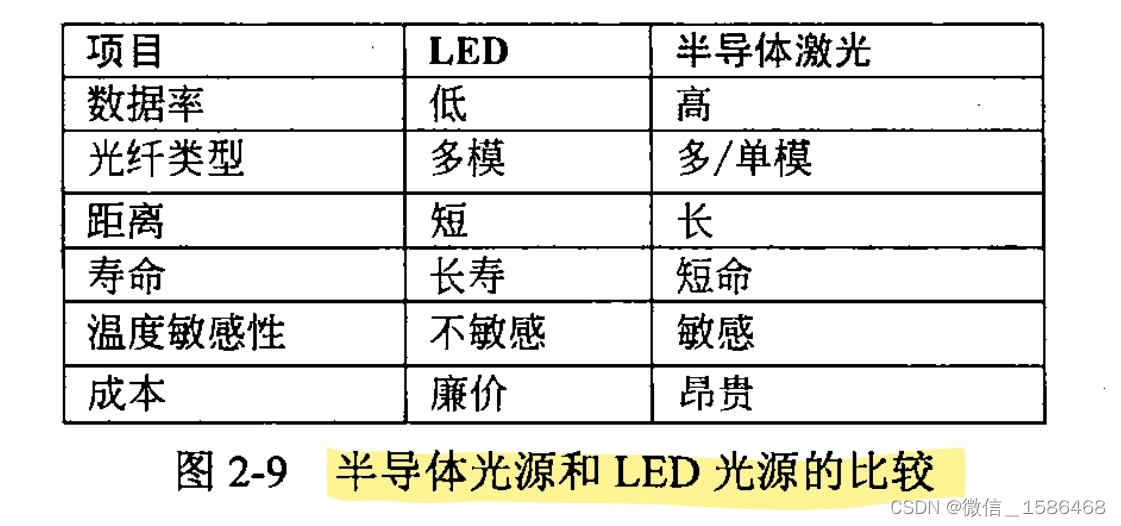

• 通常做信号源的有两种光源，发光二极管（LED）和半导体激光。

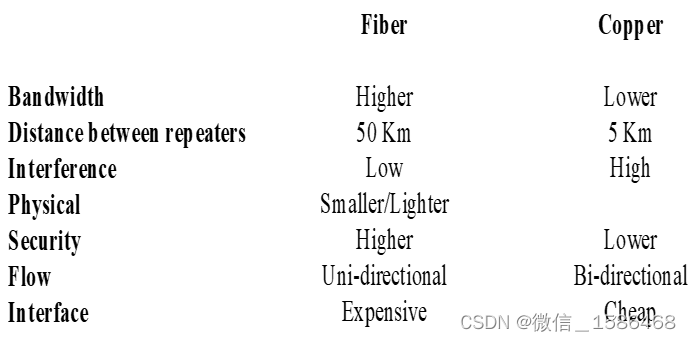

• 光纤和铜线的对比
  光纤具有相对较低的衰减，所以在较长的线路上，大约每50千米才需要一个中继器；而对于铜线，大约每5千米就需要一个中继器。


2.4 无线传输

无线通信已被广泛应用于移动电话领域，构成蜂窝式无线电话网。

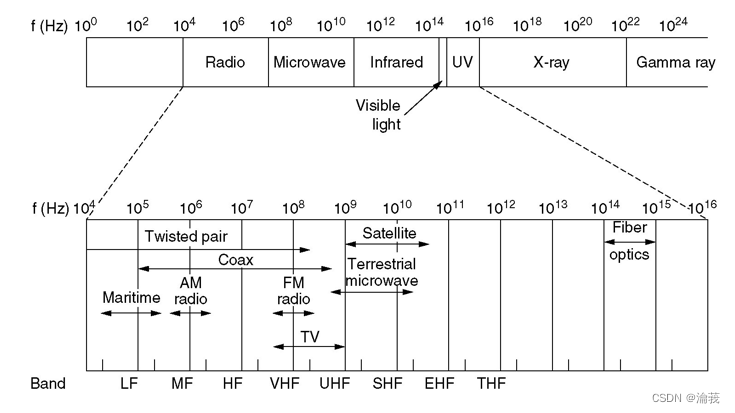

2.4.1 电磁频谱

不同的波段有不同的用途:
广播:广域广播;红外/光:line-of-sight视距无线传输/可见传输
微波:局域网和3G/4G;

2.4.2 无线电传输

无线电频率的波形很容易产生，它可以传输很长的距离，并且很容易穿透建筑物，具有较强的穿透力，所以无线电被广泛地应用于通信领域。无线电波是全方向传输的，大大简化了通信连接。

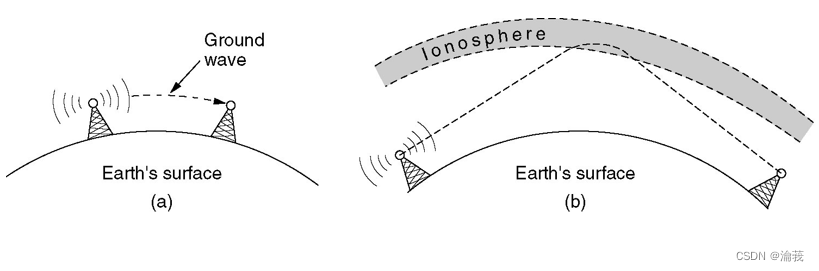

无线电波的特性与频率有关，在低频部分，无线电波可以很好地穿透障碍物，但是随着离信号越来越远，其能量急剧下降。

目前使用的高带宽的无线通信主要使用：微波、红外线和激光。他们都需要发送方和接收方之间存在一条视线（line-of-sight）通路，有很强的方向性，都沿直线传输。不同的是红外通信和激光通信都需要把传输的信号分别转换为各自的信号格式（红外光信号和激光信号），再直接在空间中传输。

2.4.3 微波传输

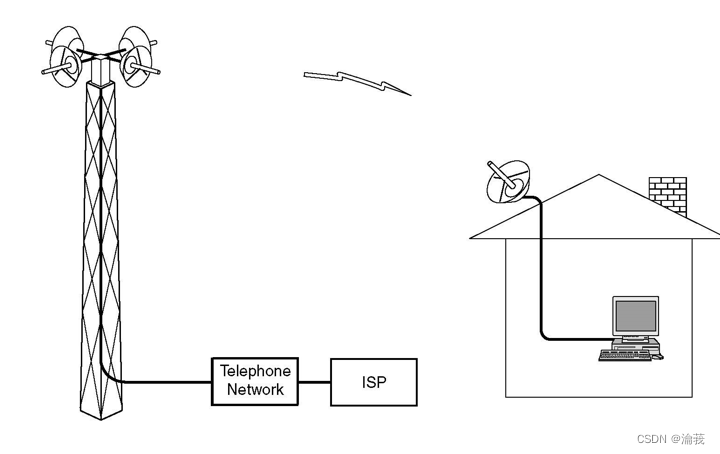

微波有很大的带宽，广泛用于室内(WiFi)和室外(3G，卫星)。

• 微波不能很好地穿过建筑物

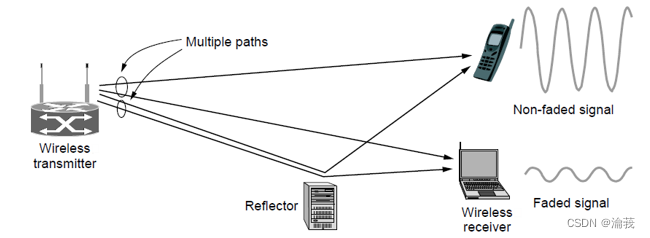

• 由于多径衰落等原因，强度随迁移率而变化
• 信号被日常用品衰减或反射
• 微波通信的信号是沿直线传播的，所以在地面的传播距离有限，一段距离后就需要中继站来接力

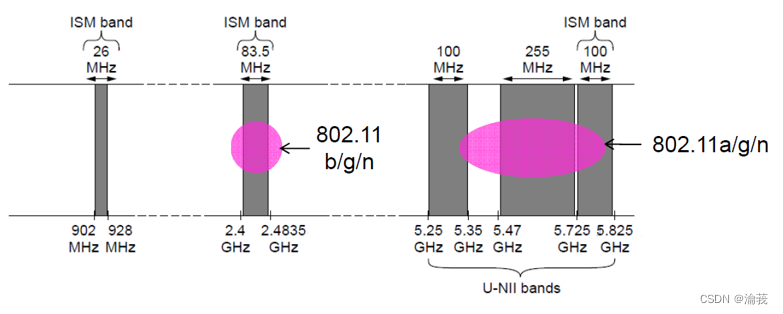

2.4.4 电磁频谱政策

2.4GHz在多数国家可以免费使用，虽然它会受到来自微波炉和雷达装置的干扰，仍然被广泛应用于蓝牙和802.11b/g。

2.4.5 红外传输

非引导性的红外波被广泛应用于短程通信，电视机、录像机和立体声音响的遥控器都采用红外线通信。

• 红外线的传播具有方向性，便宜且易于制作。
• 但是不能穿过固体物体，不过这也使一个红外系统不会干扰另一个，且防窃听安全性比较好。

2.4.6 光通信

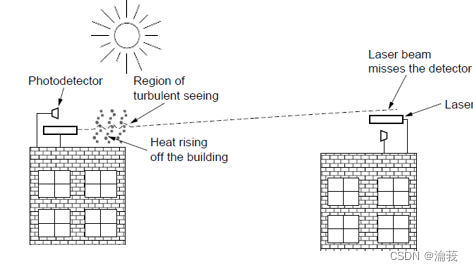

对流的的气流可干扰激光通信系统（这里显示了有两个激光器的双向系统）

Line-of-sight light (no fiber) can be used for links

• 光的方向性强，带宽大
• 多用于led /相机和激光/光电探测器

2.5 通信卫星

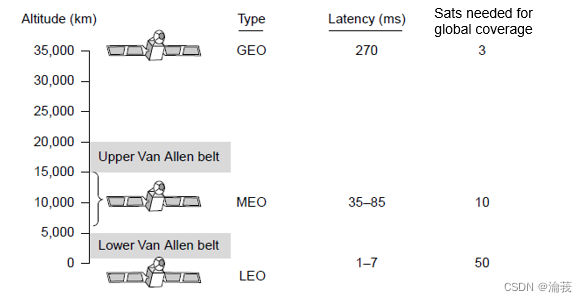

根据离地球的距离可以分为 Geostationary (GEO), Medium-Earth Orbit (MEO), and Low-Earth Orbit (LEO)

卫星通信利用地球同步卫星作为中继器来转发微波信号。
微波信号

• 通信覆盖面广，距离远
• 通信容量大
• 广播型信道，易于多地传输
• 成本高，传输时延大
• 保密性差，易受气候影响

2.5.1 地球同步卫星

为了避免下行链路的干扰，下行链路由ITU来分配。

GEO在固定位置地球上空35800km的轨道上运行

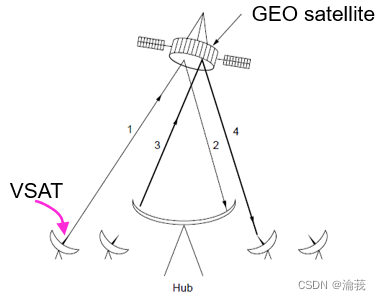

• VSAT(计算机)可以在集线器的帮助下进行通信

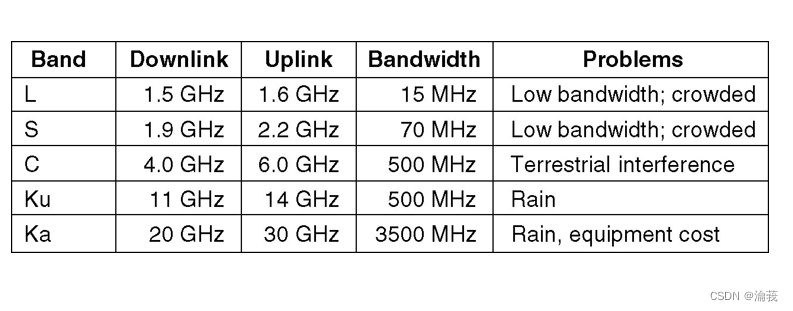

• 在GHz的不同波段(L, S, C, Ku, Ka)正在使用，但可能拥挤或易受雨影响

  这种操作下不管是发送方还是接收方，都需要一个大天线和强大的放大器，使用较长的时延来换取廉价的终端用户站。
• 传播时延=4*（35800kmGEO位于的高度/3*10^8光速）
• 交换时延（在卫星和中继器上）=3*每次交换时延

2.5.2 低地球轨道卫星

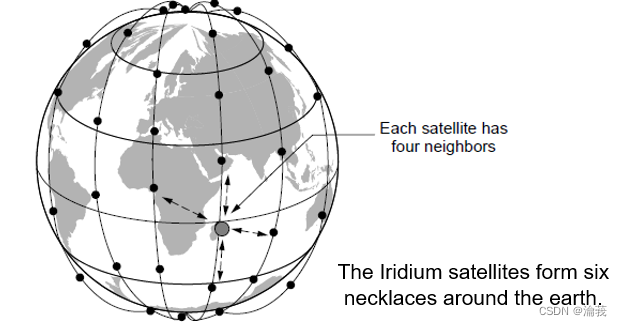

铱星卫星构成了围绕地球的6条项链，每颗卫星都有4个邻居。

相距遥远的客户之间的通信必须通过太空进行，从北极发出一个电话呼叫到南极需要6次卫星交换：

• 总距离=2750km（铱星卫星位于750km处）+地球周长（2π（750+6371地球半径）） 的一半
• 交换时延=6*卫星交换时间
• 总时间=交换时延+总距离/光速

2.5.3 卫星与光纤

卫星:

• 可快速建立随时随地通信(卫星发射后)
• 能向大区域广播
• 有限的带宽和干扰需要管理

光纤：

• 长距离的巨大带宽
• 安装可能会更贵/更困难

2.6 编码与调制

调制方案将位作为信号发送:

• 模拟信号，如连续变化的电压、光强或声强。
• 为了发送数字信息，我们必须设计模拟信号来表示位。
• 比特和表示比特的信号之间的转换过程称为数字调制。
• 基带传输»这是常见的电线
• 通带传输»在无线和光通道中很常见

多路复用方案在用户之间共享一个通道。

• 信道通常由多个信号共享。

• 频分多路技术

• 时分多路复用

• 码分多址

• 基带信号baseband
  信号从0到某个最大频率的信号。

• 通带信号passband
  被搬移并占用某个更大频率范围的信号。

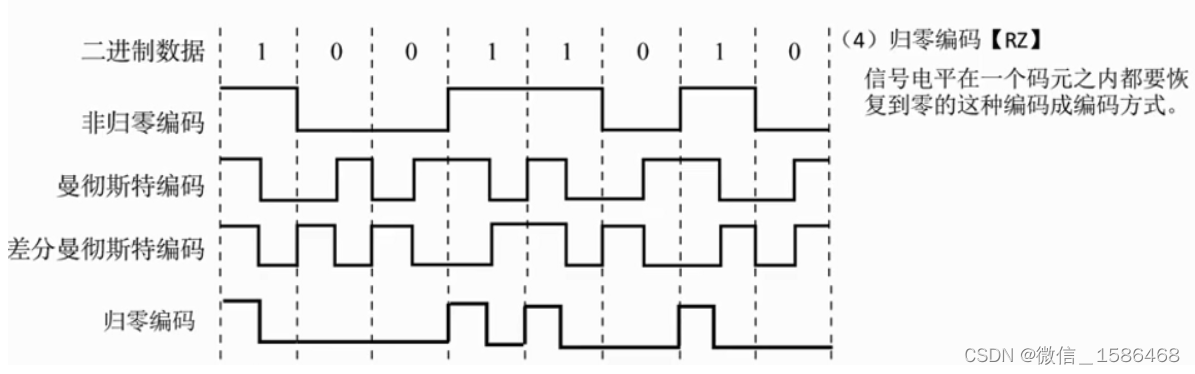

2.6.1. 数字数据编码为数字信号（基带传输）

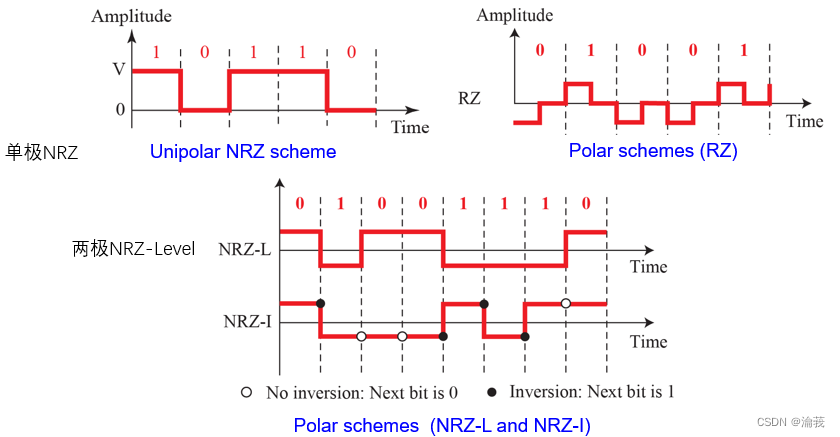

NRZ: Non-Return-to-Zero不归零编码

• 信号电平表示完一个码元后，电压不需回到0
• 优点：编码效率高；
• 缺点：存在发送方和接收方的同步问题，无自同步特性。某一位码元与其下一位码元之间没有间隙,不易区分识别。归零编码RZ可以改善这种状况。

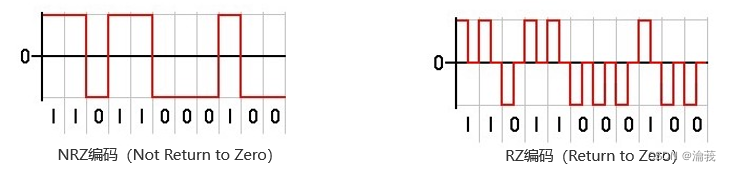

RZ： Return-to-Zero归零编码

• 在RZ编码中，正电平代表逻辑1，负电平代表逻辑0，并且，每传输完一位数据，信号返回到零电平。也就是说，信号线上会出现3种电平：正电平、负电平、零电平。
• 因为每位传输之后都要归零，所以接受者只要在信号归零后采样即可，这样就不在需要单独的时钟信号. 实际上，RZ 编码就是相当于把时钟信号用归零编码在了数据之内。这样的信号也叫做自同步（self-clocking）信号。
• 缺点：很大部分的数据带宽，都用来传输“归零”而浪费掉。

  NRZ简单而效率高，但是很少被实际应用。为了更好的满足工程需求，一些更复杂的调制机制（称为line codes）提了出来。可以更好的提升bandwidth efficiency、clock recovery。

Bandwidth Efficiency
假设signal levels为2（ +1V=“1”, -1V=“0”），根据奈奎斯特定理如果要达到B bits/sec则至少需要B/2 HZ带宽。但是带宽通常是稀缺资源，信道容量很难提升。
解决方案：use more than two signal level；比如， using four voltages， can send 2 bits at once as a single symbol.
We call the rate at which the signal changes the symbol rate to distinguish it from the bit rate. The bit rate is the symbol rate multiplied by the number of bits per symbol. An older name for the symbol rate：baud rate.
Bit rate Rb和symbol rate (baud rate)RB的关系： Rb = RB log2V， V是信号电平级数（码元数）。
V=2时，2个电平状态（“0”，“1”），此时Rb = RB
V=4时，4个电平状态（ “00”，“01”，“10”，“11” ），此时Rb =2 RB

Clock Recovery
对于所有的编码机制来说，接收方必须知道什么时候symbol结束，什么时候下一个symbol开始，以便能够正确的解码。
发送单独的时钟信号（clock signal）给接收方。但是如果单独部署一条link专门用于时钟信号太过于浪费。可以将clock signal和data signal在同一链路上进行混合传输。

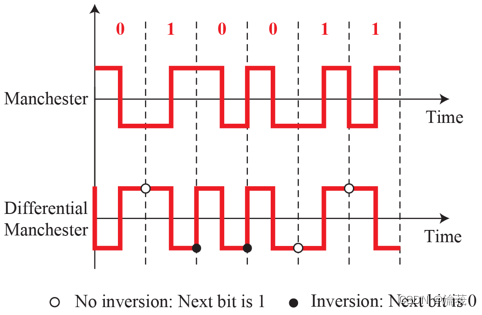

Manchester编码机制：Clock signal XORed with data signal， was used for classic Ethernet
The clock makes a clock transition in every bit time, so it runs at twice the bit rate.
XORed with the 0 level： makes a low-to-high transition, and this transition is a logical 0；
XORed with the 1 level： makes a high-to-low transition, and this transition is a logical 1.
缺点：相比NRZ，Manchester需要2倍的带宽（2个码元表示一位二进制数）。 优化方案：NRZI编码机制。

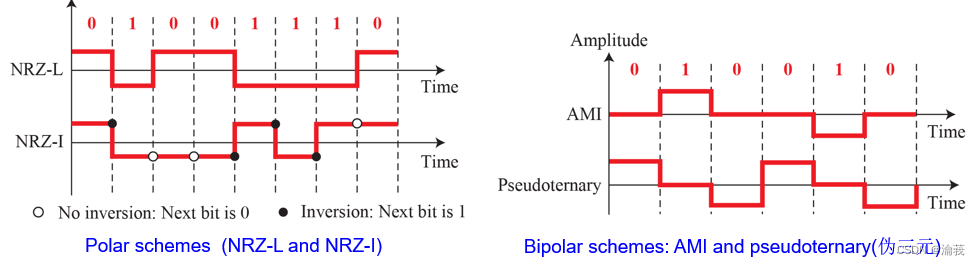

NRZI（Non-Return-to-Zero Inverted）编码机制

• NRZI编码和NRZ的区别就是NRZI用信号的翻转代表一个逻辑，信号保持不变代表另外一个逻辑。比如电平翻转代表逻辑1，电平不变代表逻辑0（遇1翻转，遇0不变）。

• 典型用例：USB传输的编码机制；

• 但是长时间连续的0还是存在问题。
  方案1：要求不能连续传输太多0；比如旧时的美国电话T1线路，要求不能连续发送超过15个0.

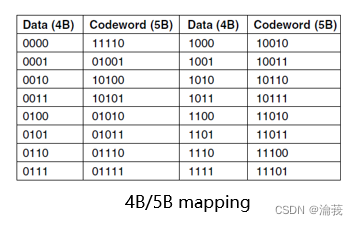

  方案2：4B/5B码。根据固定的转换表，将每4 bits映射为一个5-bit pattern。这个 5-bit patterns保证不会存在连续发送超过3个0.


二级编码AMI

• 无电位表示0；第一个1出现时，用高电位表示，然后此后每一个1都用于上一个1相反的电位表示
• Pseudoternary：无电位表示1，与AMI完全相反，第一个0用高电位表示，其他0根据上一个0的电位表示成完全相反的状态

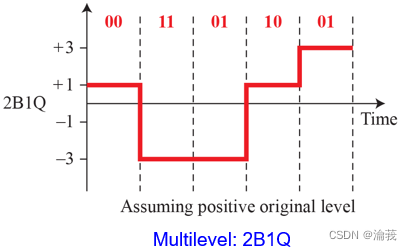

Multilevel

• xByQ：x是bit数据的位数，y是码元数量。用y个码元表示x位二进制数据。

• 我们希望尽可能让单位码元表达更多的数据，这样数据传输效率才会更高。

  总结：

  DC Components直流分量

• 当数字信号中的电压水平在一段时间内保持恒定时，频谱就会在零附近产生非常低的频率(傅里叶分析的结果)，这就给无法通过低频的系统带来了问题。When the voltage level in a digital signal is constant for a while, the spectrum creates very low frequencies (results of Fourier analysis) around zero, presenting problems for a system that cannot pass low frequencies.

• 直流分量是指0/1奇偶校验，它会导致基线漂移，也就是说，一长串0或1会导致基线漂移，使接收机难以正确解码。DC component means 0/1 parity that can cause baseline wandering, i.e., a long string of 0s or 1s can cause a drift in the baseline and make it difficult for the receiver to decode correctly.

时钟恢复/自同步Clock recovery / Self-synchronization

• 自同步数字信号包括所传输数据中的定时信息。A self-synchronizing digital signal includes timing information in the data being transmitted.
• 如果信号中有过渡，提醒接收器注意脉冲的开始、中间或结束，就可以实现这一点。This can be achieved if there are transitions in the signal that alert the receiver to the beginning, middle, or end of the pulse.

2.6.2 数字数据调制为模拟信号（宽带传输）

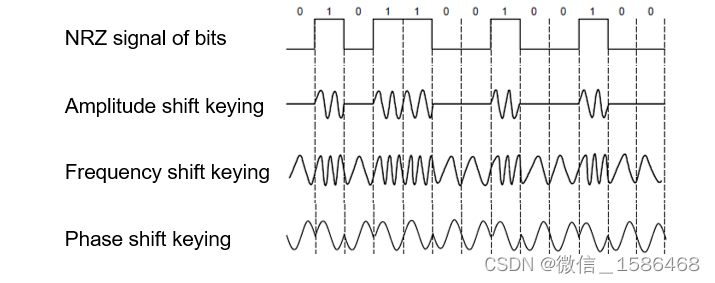

调制载波信号的振幅，频率/相位，在(非零)频率范围内发送位

• 幅移键控（ASK）/调幅
  通过改变载波信号的振幅来表示数字信号0和1，但频率和相位不变。较易实现，但抗干扰能力差。
• 频移键控（FSK）/调频
  通过改变载波信号的频率来表示数字信号0和1，但振频和相位不变。较易实现，抗干扰能力强，目前应用较为广泛。
• 相移键控（PSK）/调相
  通过改变载波信号的相位（有无相移）来表示数字信号0和1，但振频和频率不变。分为绝对调相和相对调相。

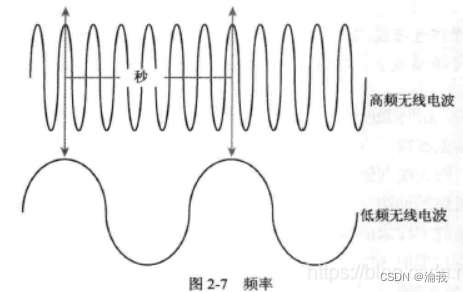

频率：
频率是指在特定时间间隔内某个特定事件重复的次数，标准测量单位是赫兹(Hz).

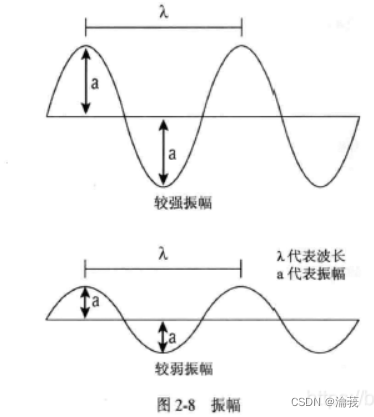

振幅：
射频信号另一个重要的属性就是振幅，也可以被简单地称为信号强度或功率。在谈及无线传输时，振幅通常是指信号的强弱。振幅被定义为连续波的最大位移，射频信号的振幅值对应于电磁波的电场。

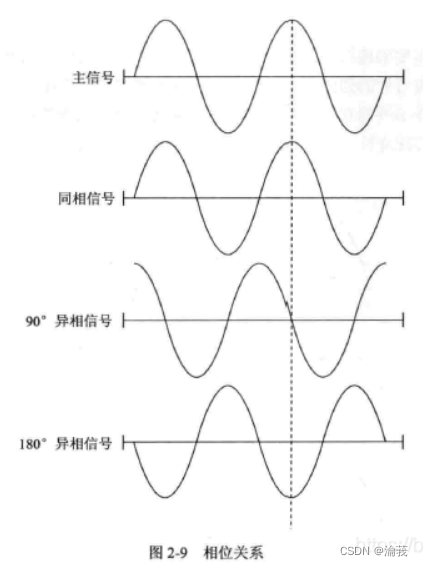

相位：
相位可以根据距离、时间或角度进行测量。如果具备相同频率的两个信号的波峰在同一时刻精确对齐，它们就处于同相位置。相反,如果两个具有相同频率的信号的波峰在同一时刻没有精确对齐，它们就处于异相位置。

• 正交振幅调制（QAM）
  在频率相同的前提下，将ASK和PSK结合起来，形成叠加信号。设波特率为B，采用m个相位，每个相位有n种振幅，则该QAM技术的数据传输速率R为R=Blog₂（mn），单位为b/s，其中log₂（mn）可以记为一个码元需要几个bits。

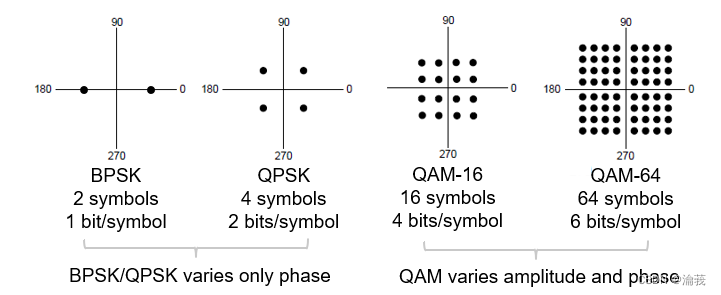

• 星座图（Constellation diagrams）
  振幅：点到原点的距离；相位：点到原点的连线和x正半轴的角度。
  根据欧式距离离得最近的点来判断发送的是哪个信号。

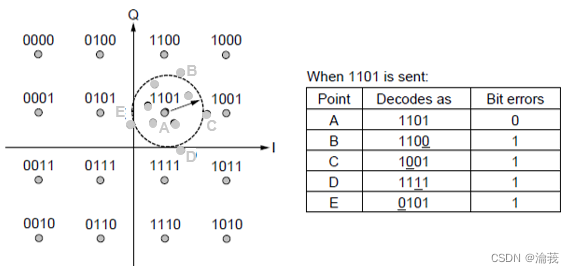

• 格雷码（Gray-coding）
  assigns bits to symbols so that small symbol errors cause few bit errors:
  在一组数的编码中，若任意两个相邻的代码只有一位二进制数不同，则称这种编码为格雷码（Gray Code）；另外由于最大数与最小数之间也仅一位数不同，即“首尾相连”，因此又称循环码或反射码；其循环和单步特性消除了随机取数时出现重大错误的可能，所以格雷码属于可靠性编码，是一种错误最小化的编码方式。


2.6.3 模拟数据编码为数字信号

在发送端将模拟信号变换为数字信号的装置称为编码器（Coder），而在接收端将收到的数字信号复原成模拟信号的装置则称为解码器(Decoder)。通常进行的是双向通信，使用既能编码又能解码的装置，即编码解码器（Codec）。模拟信号通过编码解码器进行数字传输的工作过程示意如下图：

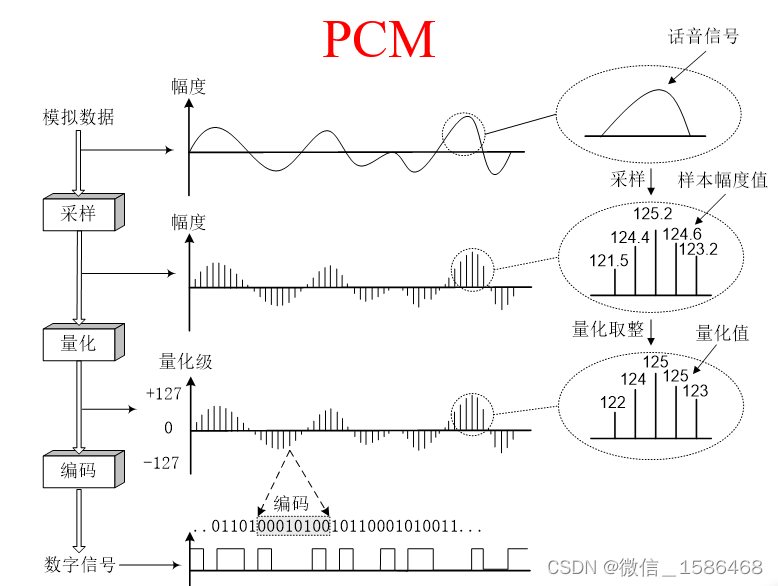

最典型的例子是对音频信号进行编码的脉冲调制（PCM），它主要包括三个步骤，即采样、量化和编码，采样和量化的实质是分割和转换。

• 取样：就是按照一定的时间间隔采样测量模拟信号幅值。
• 量化：就是将取样点处测得的信号幅值分级取整的过程。
• 编码：就是将量化后的整数值用二进制数来表示。
• 采样定理，又称奈奎斯特定理：将模拟信号转换为数字信号时，采样频率必须大于原始最大频率的2倍。
• 脉码调制中，分级取整量化时引进了误差。显然分级越细，误差越小。但分级越细，每个样本点编码所需的比特数就越多。


2.6.4 模拟数据调制为模拟信号

多路复用：技术就是把许多信号在单一的传输线路和用单一的传输设备来进行传输的技术。

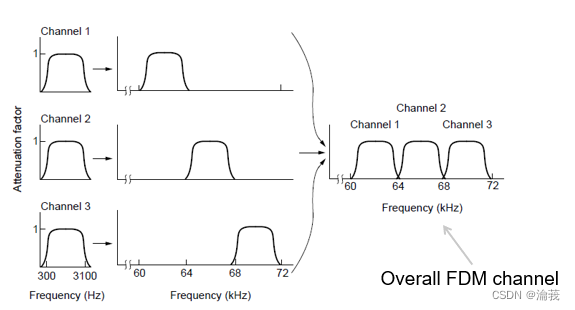

• FDM（Frequency Division Multiple频分复用技术）
  多个用户共享一个频段，充分利用带宽资源。频分多路复用是一种将多路基带信号调制到不同频率载波上再进行叠加形成一个复合信号的多路复用技术。
  需要有保护带来将信道完全隔离开（每两个有一个）。多用于电话网、蜂窝电话、地面无线和卫星网络。


• FDMA (Frequency Division Multiple Access/Address频分多址)
  频分复用（FDM）是指载波带宽被划分为多种不同频带的子信道，每个子信道可以并行传送一路信号的一种技术。频分复用技术下，多个用户可以共享一个物理通信信道，该过程即为频分多址复用（FDMA）。

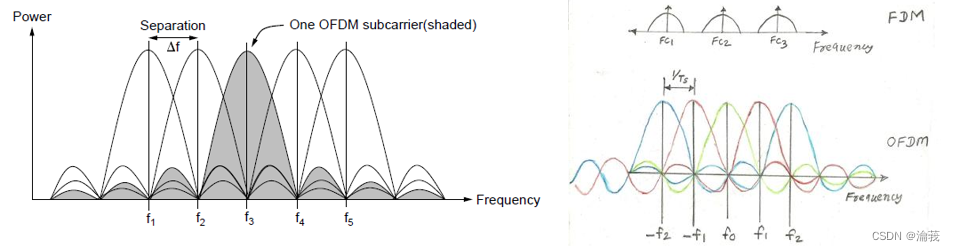

• OFDM (Orthogonal FDM正交频分复用技术)
  is an efficient FDM technique used for 802.11, 4G cellular and other communications
  Subcarriers are coordinated to be tightly packed
  OFDM中的各个载波是相互正交的，不需要分离频谱，每个载波在一个符号时间内有整数个载波周期，每个载波的频谱零点和相邻载波的零点重叠，这样便减小了载波间的干扰。由于载波间有部分重叠，所以它比传统的FDMA提高了频带利用率，且开销远远少于许多保护带所需的开销。

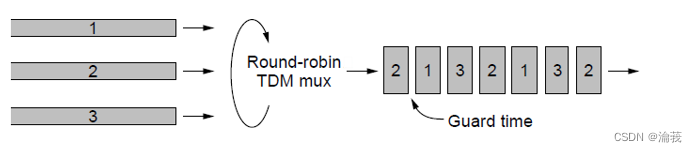

• TDM (Time Division Multiplexing时分多路复用)
  分时多路复用随着时间共享一个通道:用户以循环的方式轮流工作，每个用户周期性地获得整个带宽非常短的一个时间，这种方式要求输入流在时间上必须同步，为了适应时钟的微小变化可能要增加保护时间;广泛用于电话/蜂窝网络

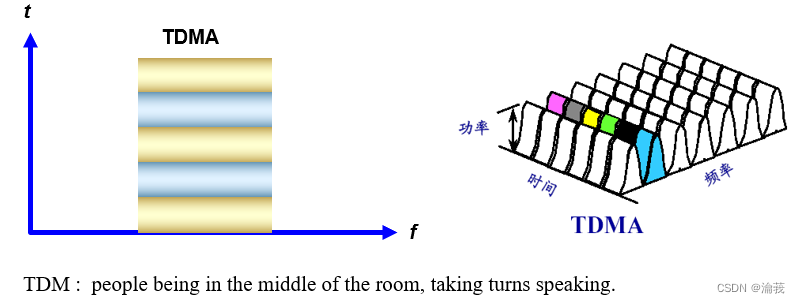

• TDMA（Time division multiple access时分多址）
  允许多个用户在不同的时间片（时隙）来使用相同的频率。用户迅速的传输，一个接一个，每个用户使用他们自己的时间片。
  TDMA特点：多个用户共享一个载波频率；非连续传输，使切换更简单；时间插槽可以根据动态TDMA的需求分配；

  TDM： Time Division Multiplex 时分多路复用
  TDMA： Time Division Multiple Access时分多址
  相同点：两者都是将时间分为小的time slot ；
  不同点： TDM把time slot用在multiplexing，TDMA把time slot用在multiple access
  在802.16e中，可以这样认为：TDM使用由发送者已经预设好的频宽分配的方式；而TDMA则定义多个节点争取有限频宽的方式。
  比喻：
  假如某商家有N个供货商；该商家不定期需要供货商进行供货。
  如果该商家自己根据时间排好了一个供货次序表，决定好了什么时候由哪个供货商供货，则这种方式可以看作是是TDM；
  如果该商家没有一个明确的供货次序表，何时由哪家供货商供货完全取决于这N个供货商之间的竞争，竞争胜利者可以获得供货的机会，则对于这N个供货商而言，这种方式可以看作是TDMA。

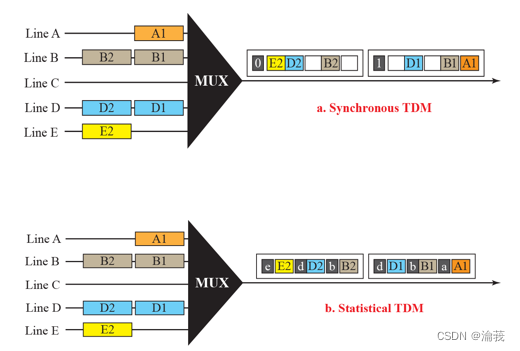

• STDM
  同步时分复用（STDM）技术
  时隙预先分配且固定不变，无论时隙拥有者是否传输数据都占有一定时隙，这就形成了时隙浪费，其时隙的利用率很低，为了克服STDM的缺点，引入了异步/统计时分复用技术。
  统计时分复用(STDM)技术
  又被称为异步时分复用技术，它能动态地按需分配时隙，以避免每个时间段中出现空闲时隙。STDM就是只有当某一个用户有数据要发送时才把时隙分配给它;当用户暂停发送数据时，则不给它分配时隙。电路的空闲时隙可用于其他用户的数据传输。另外，在STDM中，每个用户可以通过多占用时隙来获得更高的传输速率。

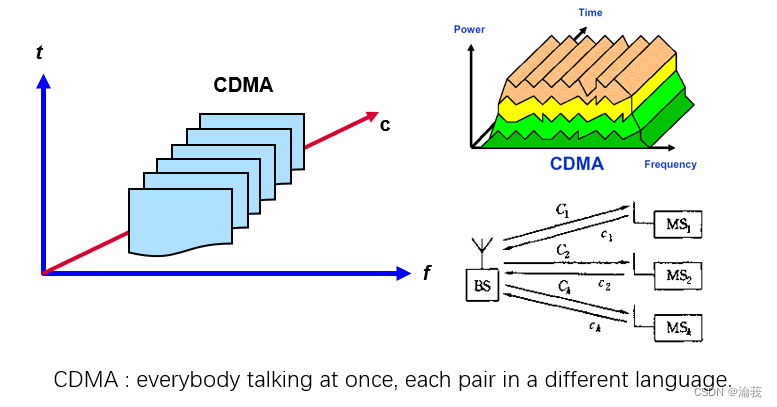

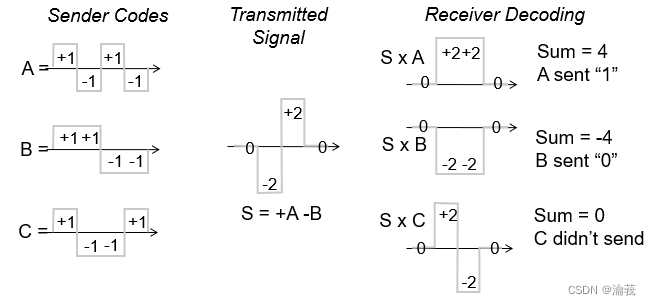

• CDMA（Code Division Multiple Access码分多址访问）
  是一种多路复用技术，CDMA 系统是基于码分技术和多址技术的通信系统，系统为每个用户分配各自特定芯片码，芯片码之间具有相互正交，允许多路信号使用相同的带宽同时传输数据。
  代码是正交的;可以同时发送。
  CDMA的基本思想是靠不同的地址码来区分的地址。每个配有不同的地址码，用户所发射的载波(为同一载波)既受基带数字信号调制，又受地址码调制，接收时，只有确知其配给地址码的接收机，才能解调出相应的基带信号，而其他接收机因地址码不同，无法解调出信号。
  Widely used as part of 3G networks

  码分多址是各发送端用各不相同的、相互正交的地址码调制其所发送的信号。在接收端利用码型的正交性，通过地址识别(相关检测)，从混合信号中选出相应的信号。
  码分多址的特点是：网内所有用户使用同一载波、占用相同的带宽、各个用户可以同时发送或接收信号。各用户的发射信号在时间上、频率上都可能互相重叠。因此，采用传统的滤波器或选通门是不能分离信号的，这样对某用户发送的信号，只有与其相匹配的接收机，通过相关检测器才可能正确接收。


• 区别
  TDM就好比房间里的两个人轮流发言。
  FDM类似于用不同音调说话的两组人(音高)，一些是高音，一些是低音，这样每组人都可以同时独立于其他人进行自己的对话。
  CDMA相当于两个人同时用不同的语言交谈。这对说法语的夫妇只专注于法语，排斥一切非法语的东西，视之为噪音。

2.7 公共电话交换网络

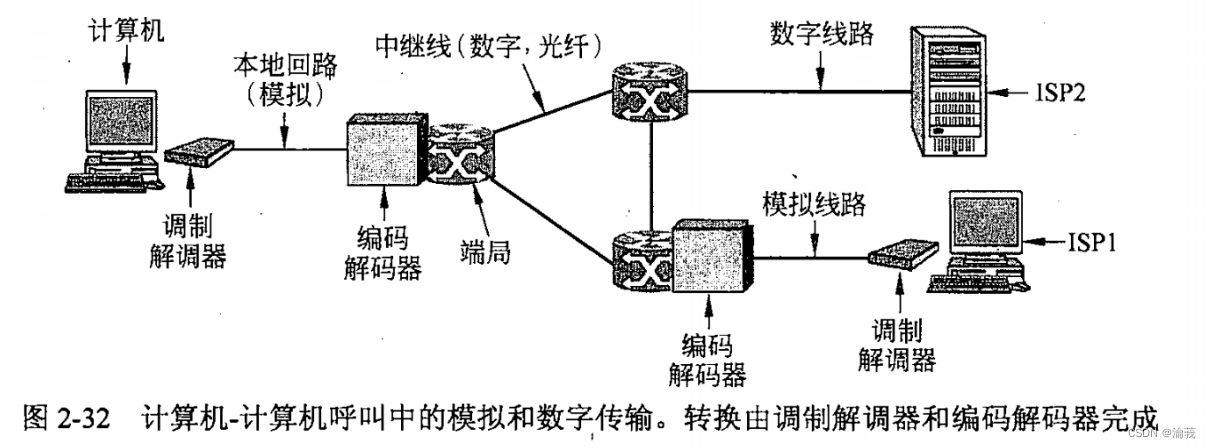

• 电话系统结构

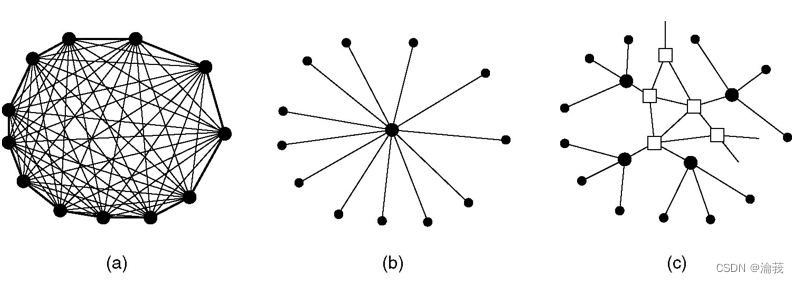

  在（c）两层体系网络中，方形代表分局；点代表端局

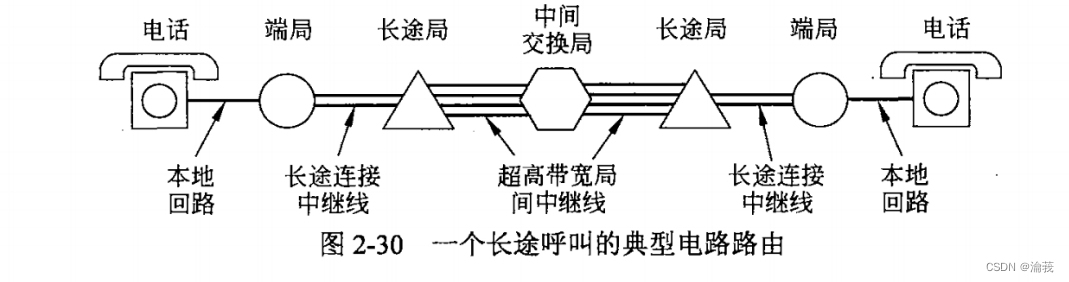

  随着光纤、数字电路和计算机的出现，目前所有的中继线和交换系统都是数字的，只有本地回路是模拟的。这样更可靠，维修成本更低。
  电话系统主要有三个部分组成：

• 本地回路（进入家庭和公司的模拟双绞线，传输模拟信号）
  绝大多数为模拟信号；
  计算机间传输：信号要经过多次变换：数字->模拟->数字->模拟->数字

• 中继线（主要由光纤架构，传输数字信号，用来连接交换局）

• 交换局（从一条中继线到另一条中继线数据的转发）

2.7.1 调制解调器

调制解调器Modem是由调制器（MOdulator）和解调器（DEModulator）取字头组成的。

• 调制器：把要发送的数字信号转换为频率范围在300~3400Hz（带宽为3100Hz）之间的模拟信号，以便在电话用户线上传送。调制器的主要作用就是个波形变换器，它把基带数字信号的波形变换成适合于模拟信道传输的波形

• 解调器：把电话用户线上传送的模拟信号转换为数字信号。解调器的作用就是个波形识别器，它将经过调制器变换过的模拟信号恢复成原来的数字信号。

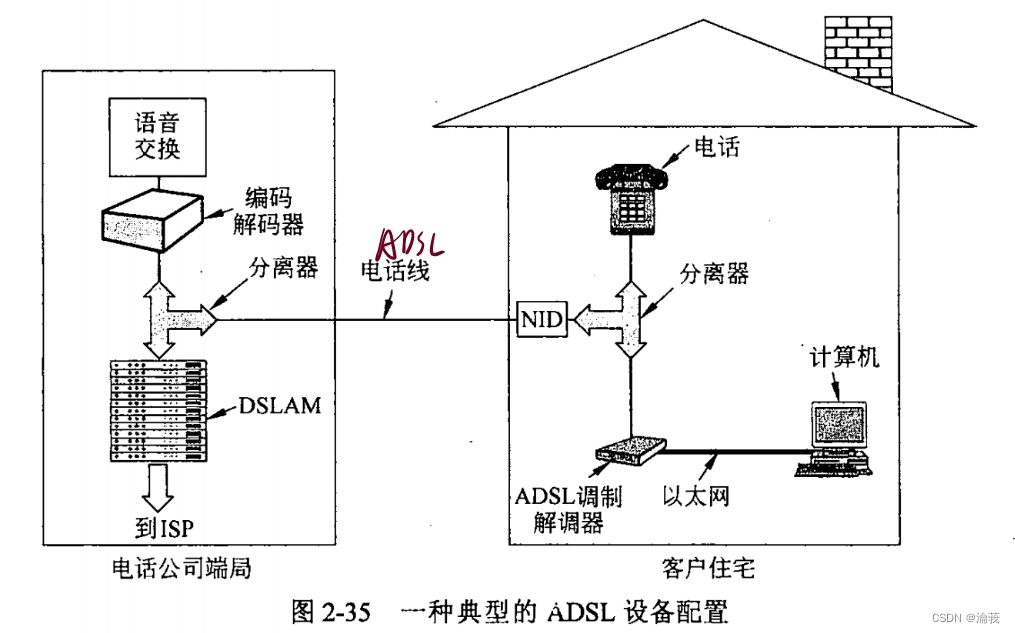

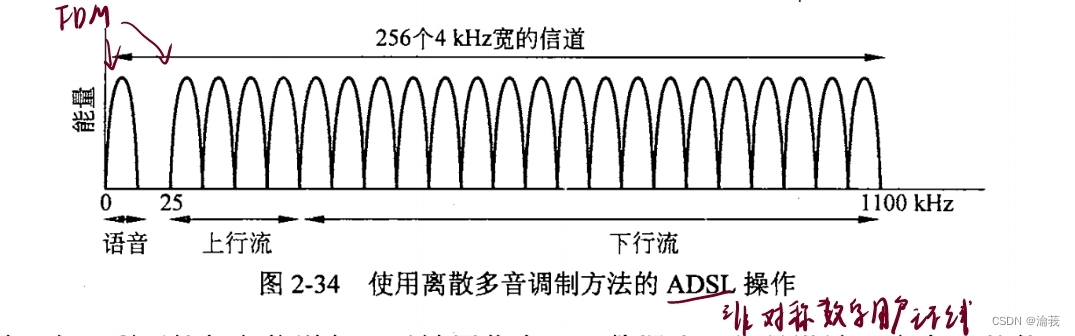

2.7.2 数字用户线

DSL提供全双工160k bits/s的数字传输，它是以铜质电话线为传输媒体的传输技术组合。

2.7.3 光纤到户
