对称三相正弦交流电路中，相电压线电压、相电流线电流的幅值和相位关系取决于连接方式。

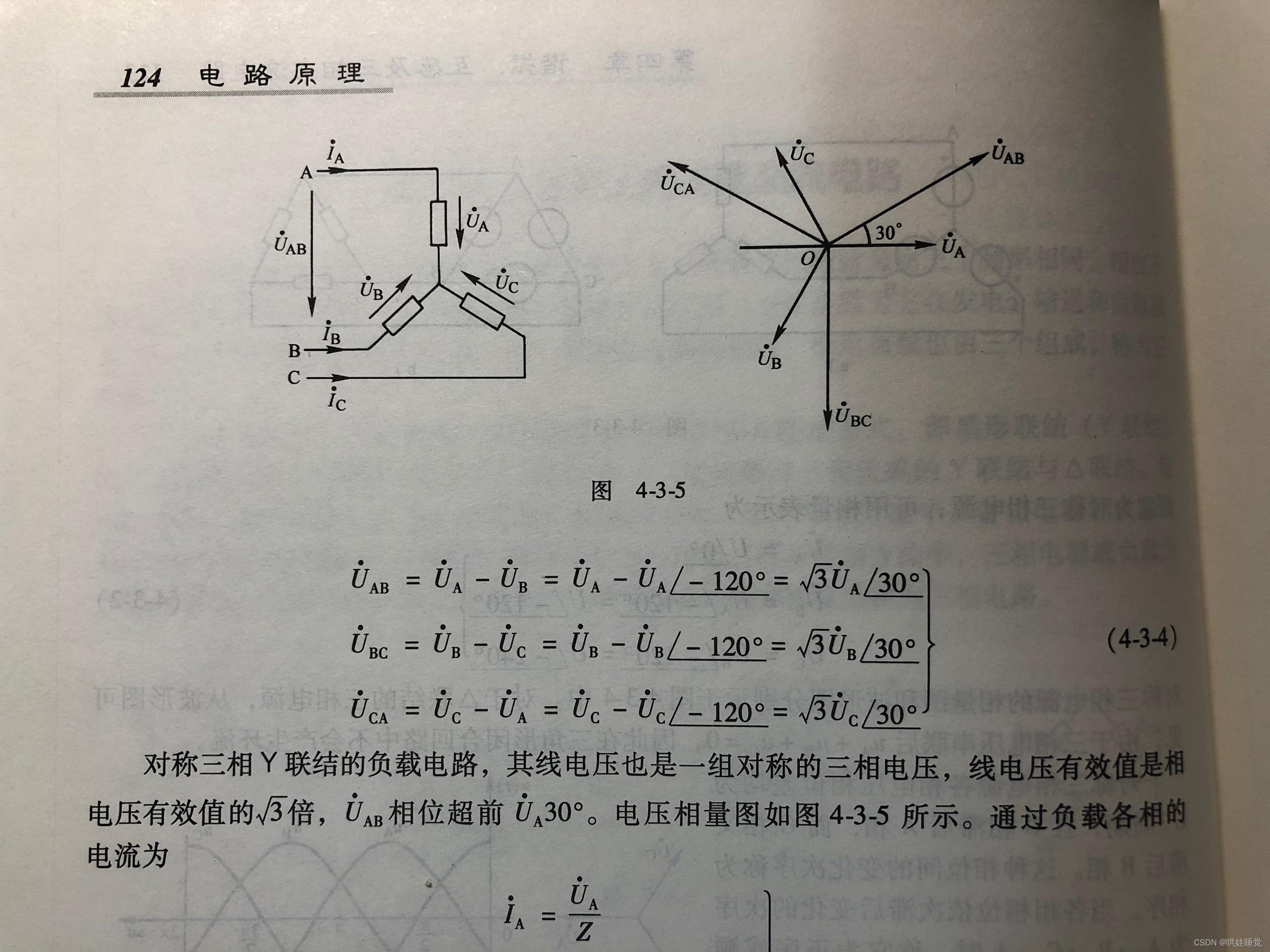

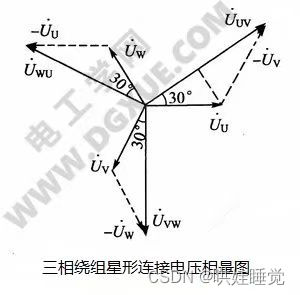

（1）Ｙ型连接时，线电压的有效值是相电压的√3倍，线电压UAB超前相电压UA 30° ，线电流等于相电流。（常用连线方式）

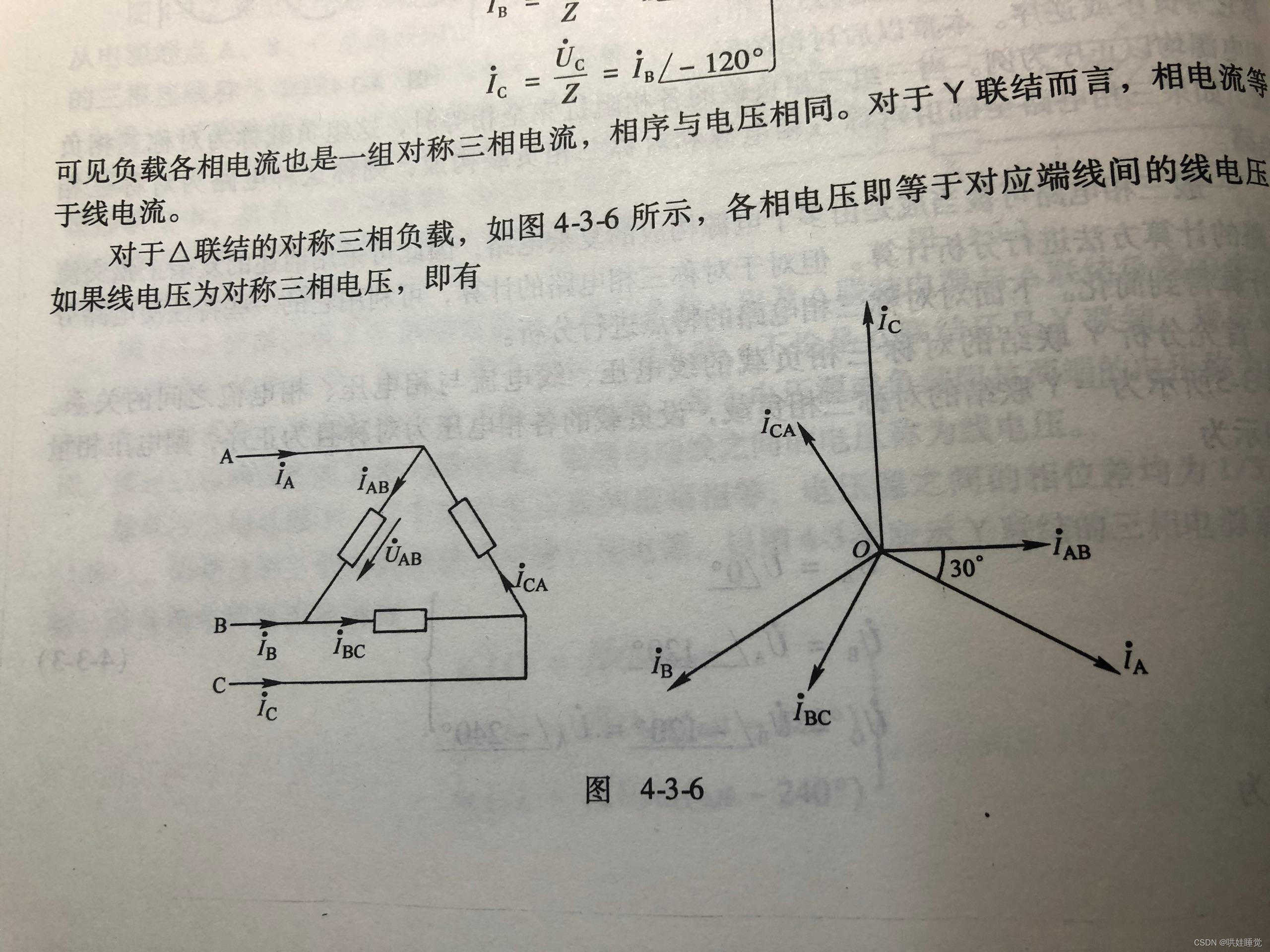

（2）△型连接时，线电流的有效值是相电流的√3倍，线电流IA滞后相电流lAB 30° ，线电压等于相电压。


参考下图：
