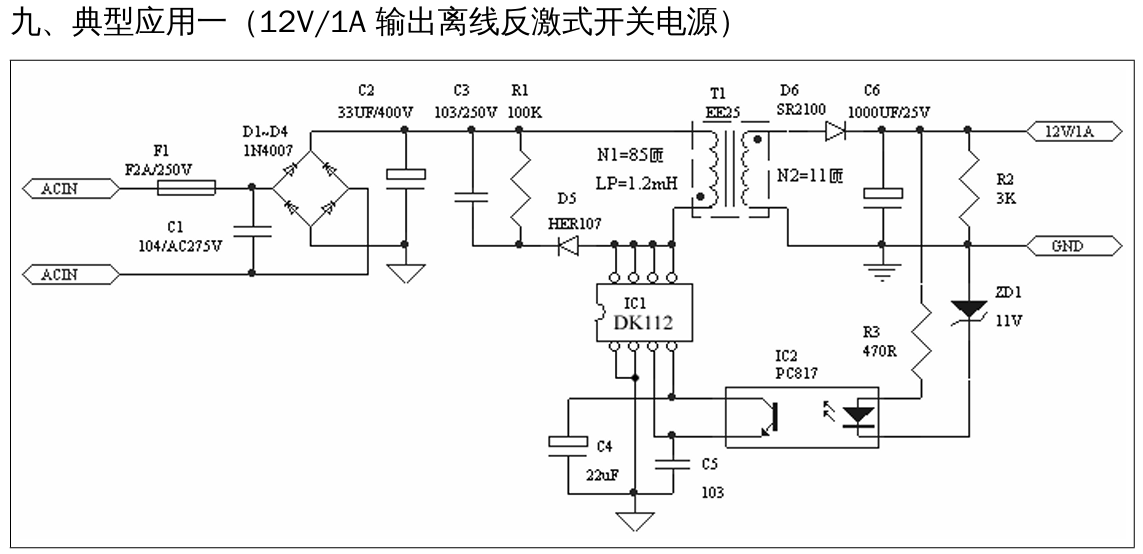

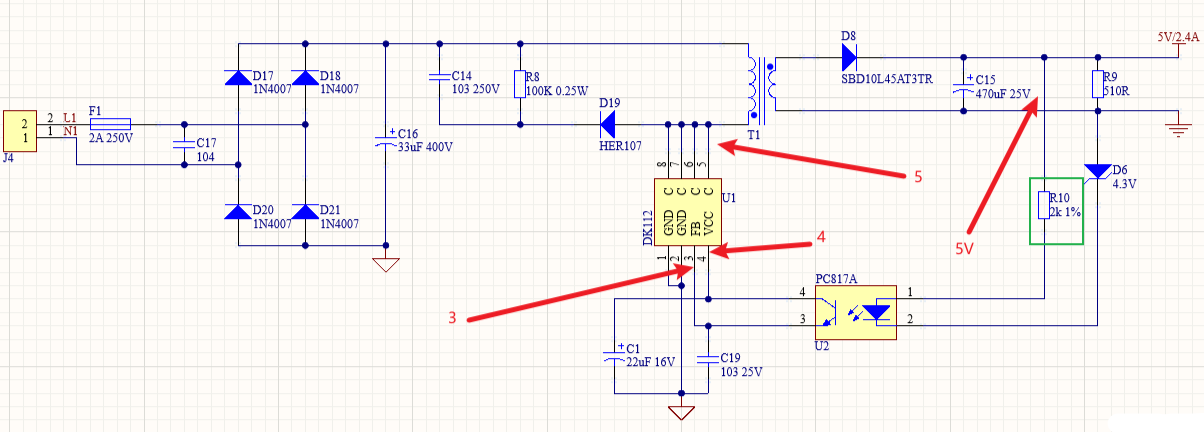

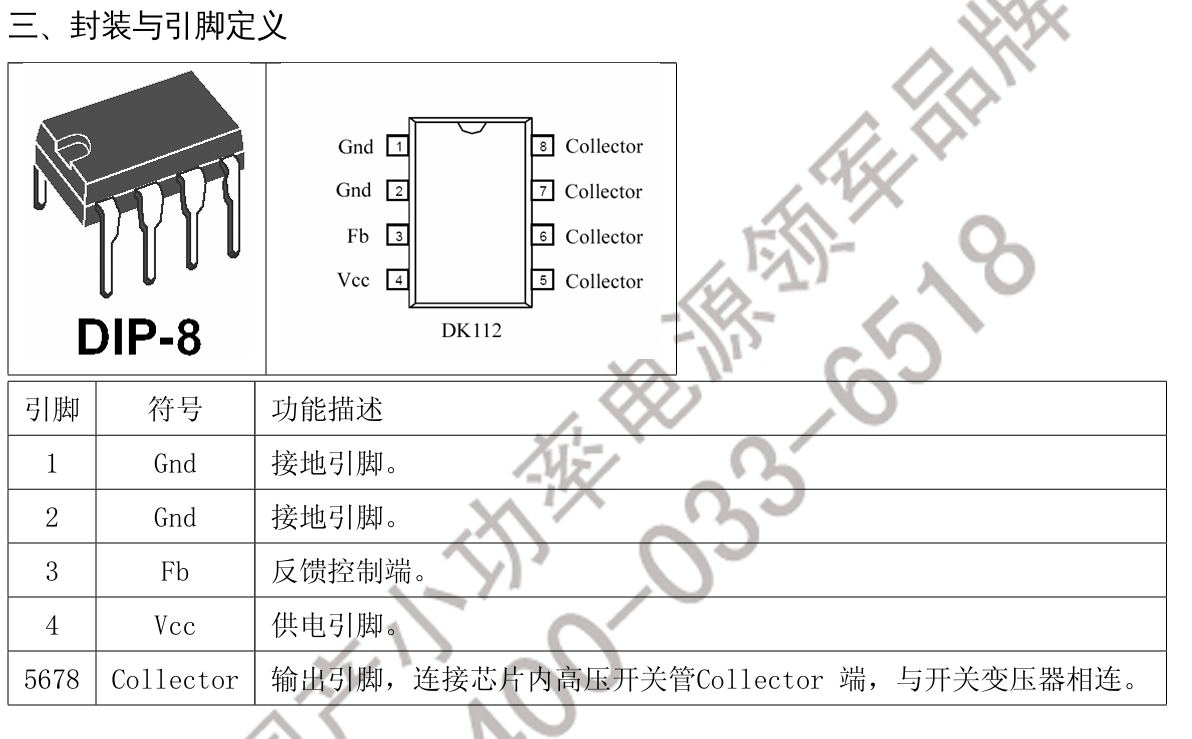

以DK112为开关主控芯片的开关电源的典型电路

功能描述

DK112芯片是专用小功率开关电源控制芯片，广泛用于电源适配器、LED电源、电磁炉、空 调、DVD等小家电产品。

产品特点

•采用双芯片设计，高压开关管采用双极型晶体管设计，以降低产品成本；控制电路采 用大规模MOS数字电路设计,并采用E极驱动方式驱动双极型晶体芯片,以提高高压开关 管的安全耐压值。内建自供电电路，不需要外部给芯片提供电源，有效的降低外部元件的数量及成本。

•芯片内集成了高压恒流启动电路，无需外部加启动电阻。

•内置过流保护电路，防过载保护电路，输出短路保护电路，温度保护电路及光藕失效 保护电路。

•内置斜坡补偿电路，保证在低电压及大功率输出时的电路稳定。

•内置PWM振荡电路，并设有抖频功能，保证了良好的EMC特性。

•内置变频功能，待机时自动降低工作频率，在满足欧洲绿色能源标准（<0.3W）同 时，降低了输出电压的纹波。

•内置高压保护，当输入母线电压高于保护电压时，芯片将自动关闭并进行延时重启。

•内建斜坡电流驱动电路，降低了芯片的功耗并提高了电路的效率。

• 4KV防静电ESD测试。

芯片内置高压功率管和自供电线路，具有外围元件极少，变压器设计简单（隔离输出电路的变压器只需要两个绕组）等特点。

提示：电路调试比较危险。
