AD的网络线上出现灰色小方块，如何去掉？用F5

AD的PCB文件中有些走线上会有很多小方格，放大了字后看是2种颜色混合到一起了。

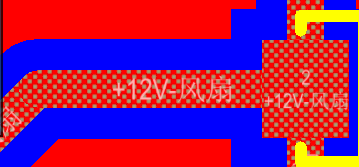

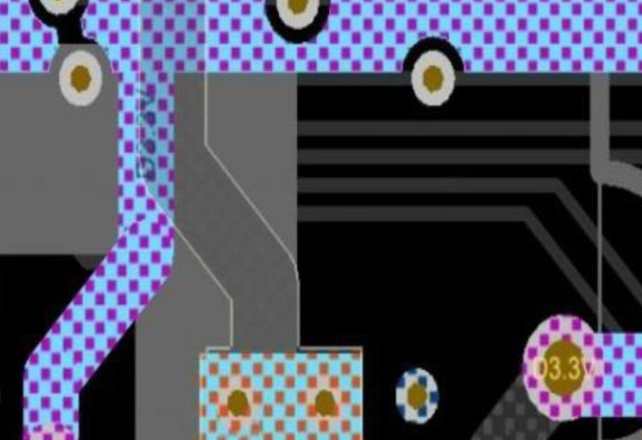

PCB打开的时候，发现某些网络线上出现了灰色小方块。比如图片上的这种类型：

查找发现是网络的颜色开启了显示。

如何设置消失呢？
方法一：其实一个简单的方法就是，按下F5快捷键，取消激活网络颜色覆盖。

方法二：也可以在查看中的网络颜色覆盖激活一栏不勾选即可。

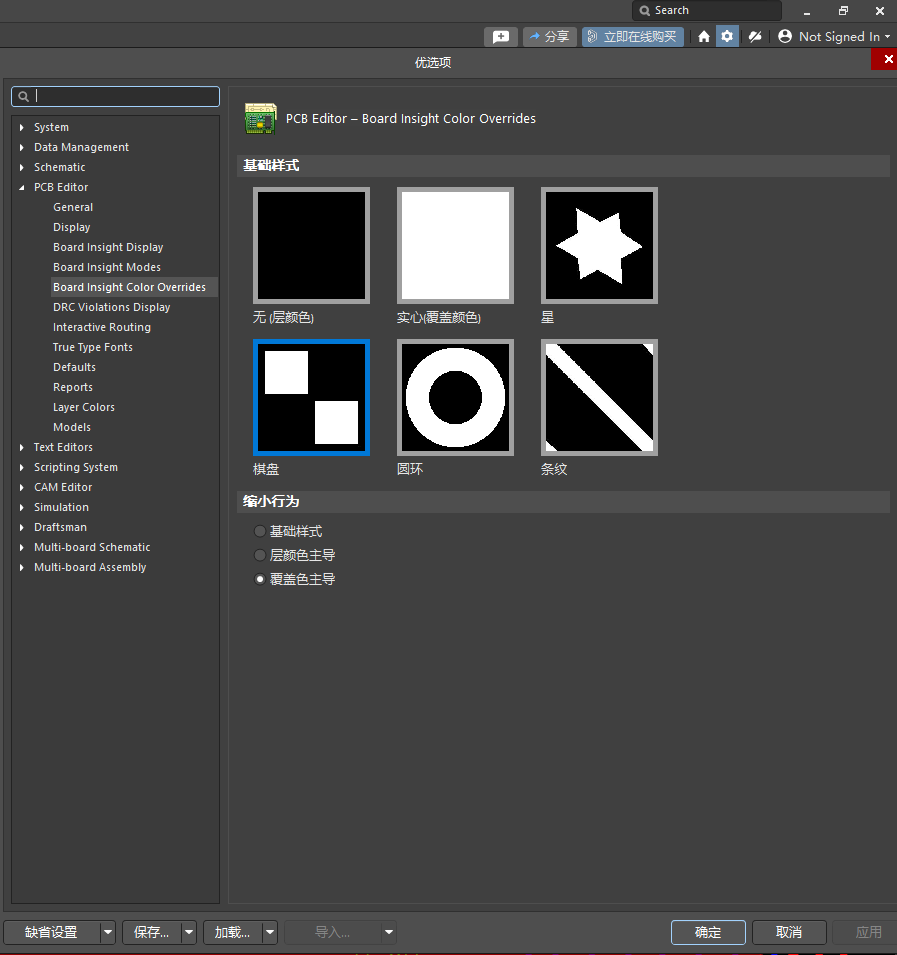

缩小行为：

1、基础样式（基本图案比例）：当你的界面缩小时，图案保持不变；
2、层颜色主导（层颜色配置）：当你的界面缩小时，逐渐恢复成图层的颜色，也就是灰色小方块消失了，显示顶层的红色；
3、覆盖色主导（覆盖颜色配置）：当你的界面缩小时，覆盖颜色，也就是网络颜色会加重；

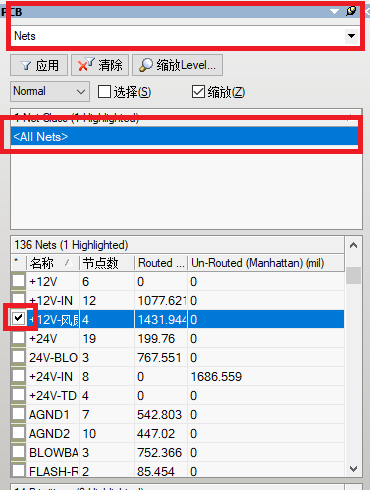

方法三：另外，右下角panels--》PCB--》双击ALL Nets--》去勾选左侧的对勾--》就可以不显示网络的颜色。

那这是什么东西？

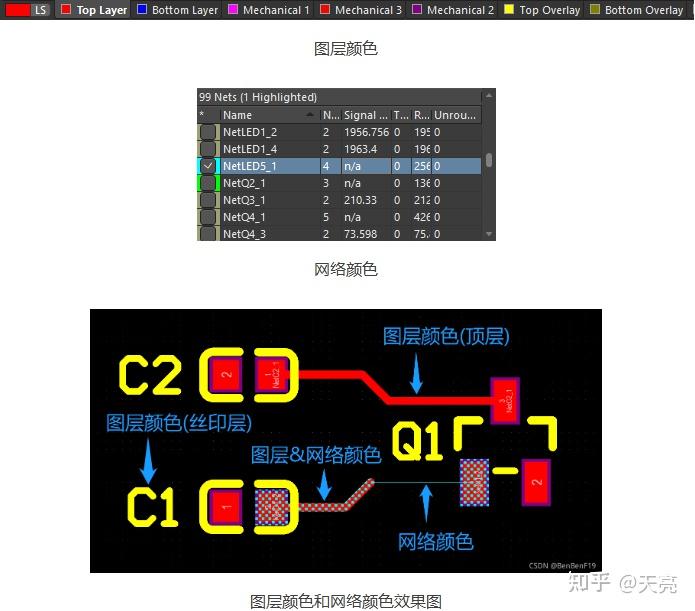

在 PCB 编辑器中，一个网络有两个颜色设置；图层 (layer) 颜色和网络颜色。

网络颜色始终应用于连接线。布线网络可以以图层颜色或网络颜色显示。

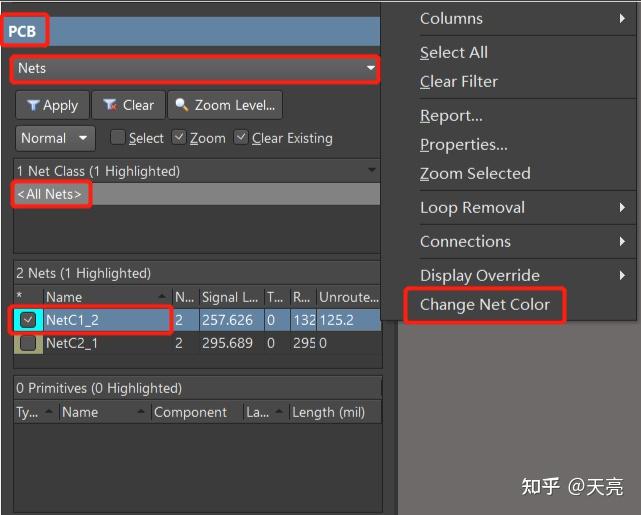

在 PCB 编辑器的 PCB 面板中 (如果没有此面板，左下角 Panels 可以调出) ，选择 Nets 模式，点击 All Net 显示所有网络，右键单击选定的网络并选择 Change Net Color 命令可以设置网络颜色。

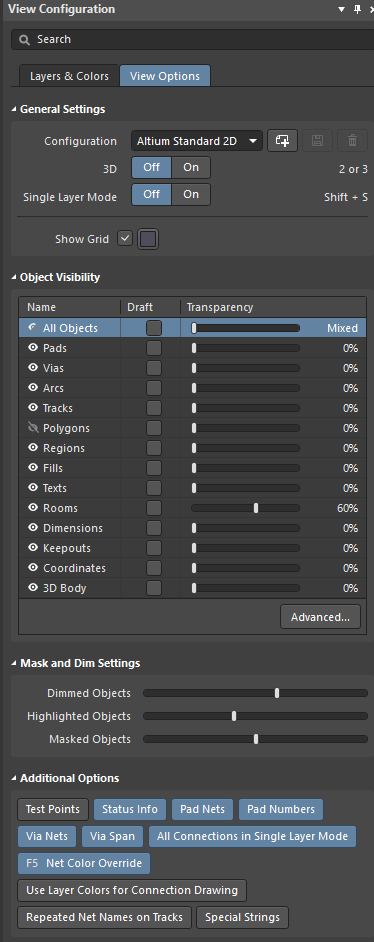

布线网络默认是显示为其所在图层的图层颜色，要显示网络颜色则需要如上图所示，勾选网络以启用网络颜色。如果勾选后没有显示网络颜色，可以按下快捷键 F5 全局启用 / 禁用网络颜色显示，或在右下角 Panels 调出 View Configuration 面板，然后在 View Options 标签中使用F5 Net Color Override 按钮启用 / 禁用网络颜色显示（其实和快捷键的效果是一样的，还不如F5来的方便）。

​
​
其实，上面讲的是在pcb图中如何操作，其实原理图中也可以操作的；（下面内容可以不用看）

AD可以在原理图和PCB中的设置网络颜色，以区分不同的网络，提升电路设计可视化效果。使用颜色突出显示网络。

在原理图编辑器中设置网络颜色：

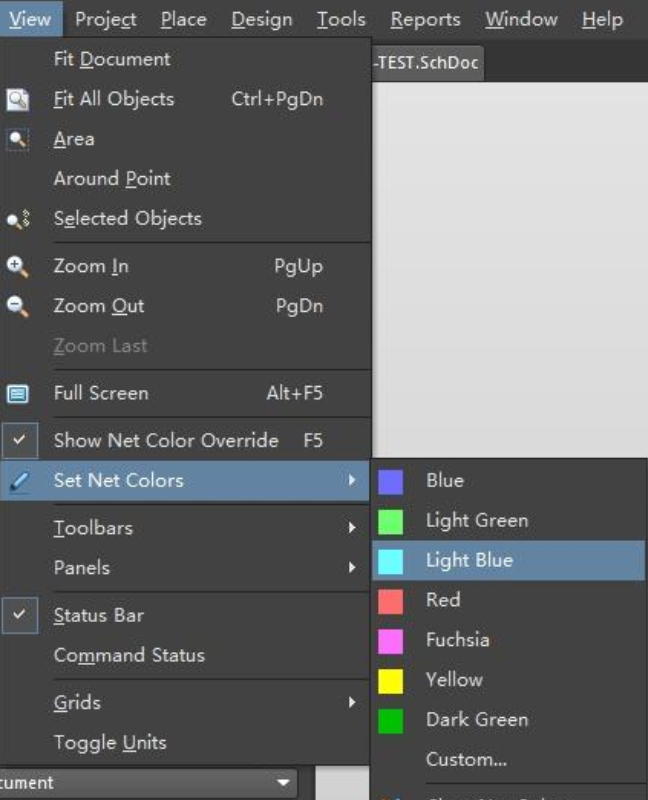

使用 view > Set Net Colors 命令，可以在原理图编辑器中将高亮颜色应用于网络或总线。请注意，网络颜色设置无法撤消，要删除颜色设置，请使用 “Clear Net Color” 命令或 “Clear All Net Colors” 命令。
