【ZigBee】SmartRF04EB仿真程序失败问题分析和解决

于 2023-05-23 18:10:52 发布
阅读量2.4k 收藏 8
点赞数 1
分类专栏： 物联网世界 文章标签： SMartRF04EB ZigBee ZigBee程序下载 SMartRF0EB驱动 CP2102驱动
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/dengjin20104042056/article/details/130832639
版权
文章主要讲述了在使用SmartRF0EB仿真器时遇到的下载失败问题，问题根源在于缺少串口和驱动。提供了详细的解决步骤，包括手动更新驱动和使用驱动管理软件。同时指出，IAR安装包中已包含该驱动的路径。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

00. 目录

文章目录

01. 问题描述

当使用SMartRF0EB仿真器下载和仿真程序时失败。

02. 问题分析

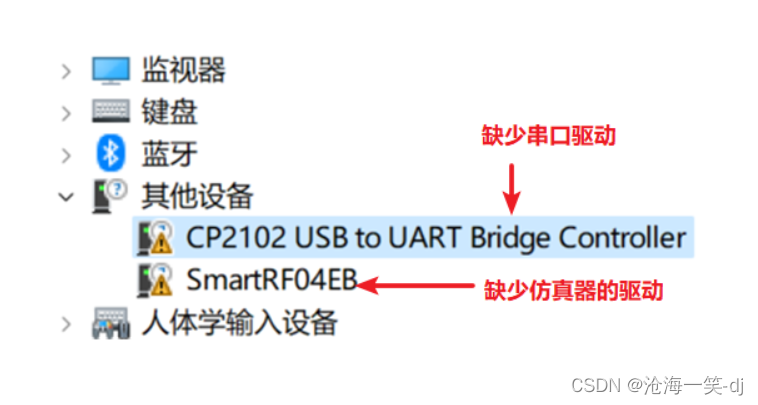

问题分析：主要是缺少串口和SMartRF0EB驱动。
在这里插入图片描述

03. 问题解决

解决办法：安装驱动

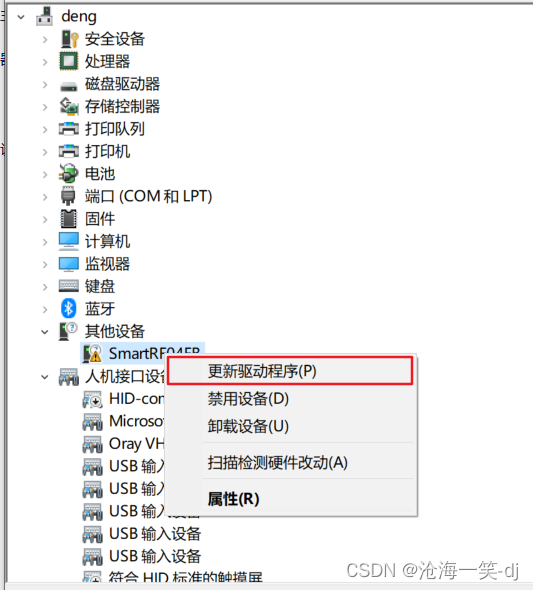

3.1 鼠标右击SMartRF0EB，选择更新驱动程序。
在这里插入图片描述

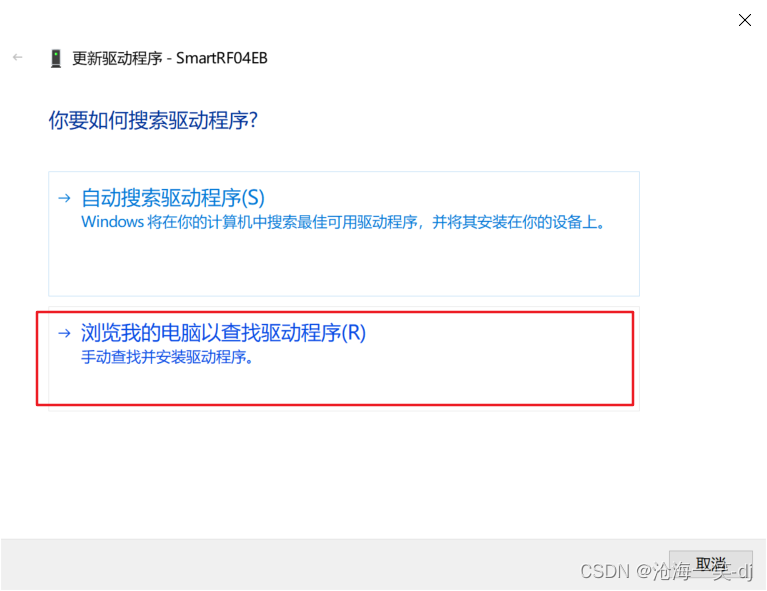

3.2 选择浏览我的电脑以查找驱动程序。
在这里插入图片描述

3.3 找到驱动程序的路径，点击下一步。
在这里插入图片描述

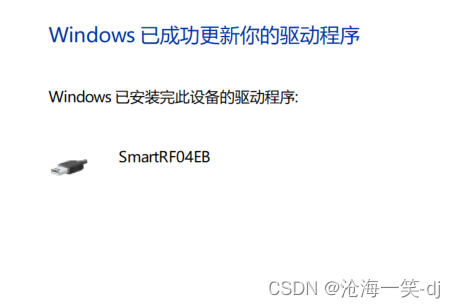

3.4 驱动更新成功之后显示的已安装此驱动。
在这里插入图片描述

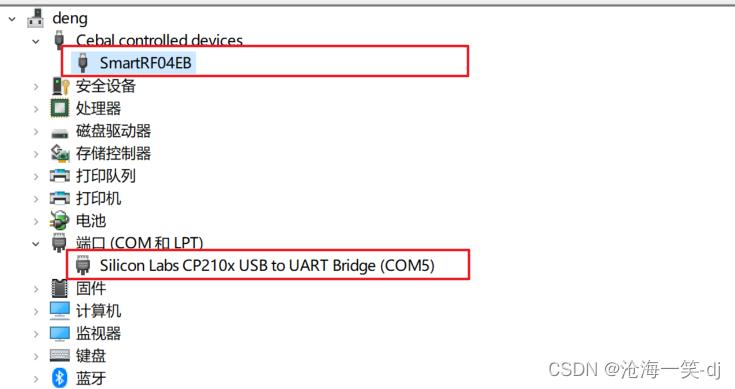

3.5 安装驱动之后，可以看到设备管理其中的对应设备黄色感叹号都没有了。
在这里插入图片描述

温馨提示

实在安装不了驱动就下载一个驱动精灵或者驱动人生，可以直接解决。

安装IAR的时候，已经默认安装包含了SMartRF0EB驱动，路径如下

IAR Systems\Embedded Workbench 6.0 Evaluation\8051\drivers\Texas Instruments\win_64bit_x64
