架构师系列-并发框架Disruptor（一）- 入门

1. Disruptor概述

1.1 背景

Disruptor是英国外汇交易公司LMAX开发的一个高性能内存队列，研发的初衷是解决内存队列的延迟问题（在性能测试中发现竟然与I/O操作处于同样的数量级），基于Disruptor开发的系统单线程能支撑每秒600万订单，2010年在QCon演讲后，获得了业界关注，2011年，企业应用软件专家Martin Fowler专门撰写长文介绍。同年它还获得了Oracle官方的Duke大奖。

目前，包括Apache Storm、Camel、Log4j 2在内的很多知名项目都应用了Disruptor以获取高性能。

需要特别指出的是，这里所说的队列是系统内部的内存队列，而不是Kafka这样的分布式队列。

有界无锁 高并发队列

1.2 什么是Disruptor

Disruptor是用于一个JVM中多个线程之间的消息队列，作用与ArrayBlockingQueue有相似之处，但是Disruptor从功能、性能都远好于ArrayBlockingQueue，当多个线程之间传递大量数据或对性能要求较高时，可以考虑使用Disruptor作为ArrayBlockingQueue的替代者。

官方也对Disruptor和ArrayBlockingQueue的性能在不同的应用场景下做了对比，目测性能有5~10倍左右的提升。

1.3 为什么使用Disruptor

传统阻塞的队列使用锁保证线程安全，而锁通过操作系统内核上下文切换实现，会暂停线程去等待锁，直到锁释放。

执行这样的上下文切换，会丢失之前保存的数据和指令。由于消费者和生产者之间的速度差异，队列总是接近满或者空的状态，这种状态会导致高水平的写入争用。

1.3.1 传统队列问题

首先这里说的队列也仅限于Java内部的消息队列

队列	有界性	锁	结构	队列类型
ArrayBlockingQueue	有界	加锁	数组	阻塞
LinkedBlockingQueue	可选	加锁	链表	阻塞
ConcurrentLinkedQueue	无界	无锁	链表	非阻塞
LinkedTransferQueue	无界	无锁	链表	阻塞
PriorityBlockingQueue	无界	加锁	堆	阻塞
DelayQueue	无界	加锁	堆	阻塞

1.3.2 Disruptor应用场景

参考使用到disruptor的一些框架

1.3.2.1 log4j2

Log4j2异步日志使用到了disruptor, 日志一般是有缓冲区, 满了才写到文件, 增量追加文件结合NIO等应该也比较快， 所以无论是EventHandler还是WorkHandler处理应该延迟比较小的， 写的文件也不多， 所以场景是比较合适的。

1.3.2.2 Jstorm

在流处理中不同线程中数据交换，数据计算可能蛮多内存中计算， 流计算快进快出，disruptor应该不错的选择。

1.3.2.3 百度uid-generator

部分使用Ring buffer和去伪共享等思路缓存已生成的uid, 应该也部分参考了disruptor吧。

1.4 Disruptor 的核心概念

先从了解 Disruptor 的核心概念开始，来了解它是如何运作的。下面介绍的概念模型，既是领域对象，也是映射到代码实现上的核心对象。

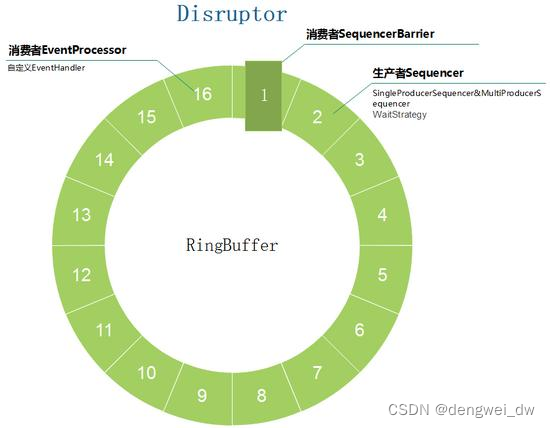

1.4.1 Ring Buffer

Disruptor中的数据结构，用于存储生产者生产的数据

如其名，环形的缓冲区，曾经 RingBuffer 是 Disruptor 中的最主要的对象，但从3.0版本开始，其职责被简化为仅仅负责对通过 Disruptor 进行交换的数据（事件）进行存储和更新。在一些更高级的应用场景中，Ring Buffer 可以由用户的自定义实现来完全替代。

1.4.2 Sequence

序号，在Disruptor框架中，任何地方都有序号

生产者生产的数据放在RingBuffer中的哪个位置，消费者应该消费哪个位置的数据，RingBuffer中的某个位置的数据是什么，这些都是由这个序号来决定的。这个序号可以简单的理解为一个AtomicLong类型的变量。其使用了padding的方法去消除缓存的伪共享问题。

1.4.3 Sequencer

序号生成器，这个类主要是用来协调生产者的

在生产者生产数据的时候，Sequencer会产生一个可用的序号（Sequence），然后生产者就就知道数据放在环形队列的那个位置了。

Sequencer是Disruptor的真正核心，此接口有两个实现类 SingleProducerSequencer、MultiProducerSequencer ，它们定义在生产者和消费者之间快速、正确地传递数据的并发算法。

1.4.4 Sequence Barrier

序号屏障

我们都知道，消费者在消费数据的时候，需要知道消费哪个位置的数据。消费者总不能自己想取哪个数据消费，就取哪个数据消费吧。这个SequencerBarrier起到的就是这样一个“栅栏”般的阻隔作用。你消费者想消费数据，得，我告诉你一个序号（Sequence），你去消费那个位置上的数据。要是没有数据，就好好等着吧

1.4.5 Wait Strategy

Wait Strategy决定了一个消费者怎么等待生产者将事件（Event）放入Disruptor中。

设想一种这样的情景：生产者生产的非常慢，而消费者消费的非常快。那么必然会出现数据不够的情况，这个时候消费者怎么进行等待呢？WaitStrategy就是为了解决问题而诞生的。

1.4.6 Event

从生产者到消费者传递的数据叫做Event。它不是一个被 Disruptor 定义的特定类型，而是由 Disruptor 的使用者定义并指定。

1.4.7 EventHandler

Disruptor 定义的事件处理接口，由用户实现，用于处理事件，是 Consumer 的真正实现。

1.4.8 Producer

即生产者，只是泛指调用 Disruptor 发布事件的用户代码，Disruptor 没有定义特定接口或类型。

1.5 Disruptor特性

Disruptor其实就像一个队列一样，用于在不同的线程之间迁移数据，但是Disruptor也实现了一些其他队列没有的特性，如：

• 同一个“事件”可以有多个消费者，消费者之间既可以并行处理，也可以相互依赖形成处理的先后次序(形成一个依赖图)；
• 预分配用于存储事件内容的内存空间；
• 针对极高的性能目标而实现的极度优化和无锁的设计；

2. Disruptor入门

我们使用一个简单的例子来体验一下Disruptor，生产者会传递一个long类型的值到消费者，消费者接受到这个值后会打印出这个值。

2.1 添加依赖

<dependency>
    <groupId>com.lmax</groupId>
    <artifactId>disruptor</artifactId>
    <version>3.4.2</version>
</dependency>

2.2.1 定义事件

首先创建一个 LongEvent 类，这个类将会被放入环形队列中作为消息内容。

事件(Event)就是通过 Disruptor 进行交换的数据类型。

public class LongEvent {
    private long value;

    public void set(long value) {
        this.value = value;
    }

    public long getValue() {
        return value;
    }
}

2.2.2 定义事件工厂

为了使用Disruptor的内存预分配event，我们需要定义一个EventFactory

事件工厂(Event Factory)定义了如何实例化前面第1步中定义的事件(Event)，需要实现接口 com.lmax.disruptor.EventFactory<T>。

Disruptor 通过 EventFactory 在 RingBuffer 中预创建 Event 的实例。

一个 Event 实例实际上被用作一个“数据槽”，发布者发布前，先从 RingBuffer 获得一个 Event 的实例，然后往 Event 实例中填充数据，之后再发布到 RingBuffer 中，之后由 Consumer 获得该 Event 实例并从中读取数据。

public class LongEventFactory implements EventFactory<LongEvent> {
    public LongEvent newInstance() {
        return new LongEvent();
    }
}

2.2.3 定义事件处理的具体实现

为了让消费者处理这些事件，所以我们这里定义一个事件处理器，负责打印event

通过实现接口 com.lmax.disruptor.EventHandler<T> 定义事件处理的具体实现。

public class LongEventHandler implements EventHandler<LongEvent> {
    public void onEvent(LongEvent event, long sequence, boolean endOfBatch) {
        //CommonUtils.accumulation();
        System.out.println("consumer:" + Thread.currentThread().getName() + " Event: value=" + event.getValue() + ",sequence=" + sequence);
    }
}

2.2.4 指定等待策略

Disruptor 定义了 com.lmax.disruptor.WaitStrategy 接口用于抽象 Consumer 如何等待新事件，这是策略模式的应用

WaitStrategy YIELDING_WAIT = new YieldingWaitStrategy();

2.2.5 启动 Disruptor

注意ringBufferSize的大小必须是2的N次方

// 指定事件工厂
LongEventFactory factory = new LongEventFactory();

// 指定 ring buffer字节大小, 必须是2的N次方
int bufferSize = 1024;

//单线程模式，获取额外的性能
Disruptor<LongEvent> disruptor = new Disruptor<LongEvent>(factory,
                                                          bufferSize, Executors.defaultThreadFactory(),
                                                          ProducerType.SINGLE,
                                                          new YieldingWaitStrategy());
//设置事件业务处理器---消费者
disruptor.handleEventsWith(new LongEventHandler());

//启动disruptor线程
disruptor.start();

2.2.6 使用Translators发布事件

在Disruptor的3.0版本中，由于加入了丰富的Lambda风格的API，可以用来帮组开发人员简化流程。所以在3.0版本后首选使用Event Publisher/Event Translator来发布事件。

public class LongEventProducerWithTranslator {
    private final RingBuffer<LongEvent> ringBuffer;

    public LongEventProducerWithTranslator(RingBuffer<LongEvent> ringBuffer) {
        this.ringBuffer = ringBuffer;
    }

    private static final EventTranslatorOneArg<LongEvent, Long> TRANSLATOR =
            new EventTranslatorOneArg<LongEvent, Long>() {
                public void translateTo(LongEvent event, long sequence, Long data) {
                    event.set(data);
                }
            };

    public void onData(Long data) {
        ringBuffer.publishEvent(TRANSLATOR, data);
    }
}

2.2.7 关闭 Disruptor

disruptor.shutdown();//关闭 disruptor，方法会堵塞，直至所有的事件都得到处理

2.3 代码整合

2.3.1 LongEventMain

消费者-生产者启动类,其依靠构造Disruptor对象，调用start()方法完成启动线程。Disruptor 需要ringbuffer环，消费者数据处理工厂，WaitStrategy等

• ByteBuffer 类字节buffer，用于包装消息。
• ProducerType.SINGLE为单线程 ，可以提高性能

public class LongEventMain {
    public static void main(String[] args) {
        // 指定事件工厂
        LongEventFactory factory = new LongEventFactory();

        // 指定 ring buffer字节大小, 必须是2的N次方
        int bufferSize = 1024;

        //单线程模式，获取额外的性能
        Disruptor<LongEvent> disruptor = new Disruptor<LongEvent>(factory,
                bufferSize, Executors.defaultThreadFactory(),
                ProducerType.SINGLE,
                new YieldingWaitStrategy());

        //设置事件业务处理器---消费者
        disruptor.handleEventsWith(new LongEventHandler());

        //启动disruptor线程
        disruptor.start();
        // 获取 ring buffer环，用于接取生产者生产的事件
        RingBuffer<LongEvent> ringBuffer = disruptor.getRingBuffer();

        //为 ring buffer指定事件生产者
        LongEventProducerWithTranslator producer = new LongEventProducerWithTranslator(ringBuffer);
        //循环遍历
        for (int i = 0; i < 100; i++) {
            //获取一个随机数
            long value = (long) ((Math.random() * 1000000) + 1);
            //发布数据
            producer.onData(value);
        }
        //停止disruptor线程
        disruptor.shutdown();
    }
}

2.3.2 运行测试

测试结果

consumer:pool-1-thread-1 Event: value=579797,sequence=0
consumer:pool-1-thread-1 Event: value=974942,sequence=1
consumer:pool-1-thread-1 Event: value=978977,sequence=2
consumer:pool-1-thread-1 Event: value=398080,sequence=3
consumer:pool-1-thread-1 Event: value=867251,sequence=4
consumer:pool-1-thread-1 Event: value=796707,sequence=5
consumer:pool-1-thread-1 Event: value=786555,sequence=6
consumer:pool-1-thread-1 Event: value=182193,sequence=7
.....

 Event: value = 为消费者接收到的数据，sequence为数据在ringbuffer环的位置。

3. 性能对比测试

为了直观地感受 Disruptor 有多快，设计了一个性能对比测试：Producer 发布 1 亿次事件，从发布第一个事件开始计时，捕捉 Consumer 处理完所有事件的耗时。

测试用例在 Producer 如何将事件通知到 Consumer 的实现方式上，设计了两种不同的实现：

1. Producer 的事件发布和 Consumer 的事件处理在不同的线程，通过 ArrayBlockingQueue 传递给 Consumer 进行处理；
2. Producer 的事件发布和 Consumer 的事件处理在不同的线程，通过 Disruptor 传递给 Consumer 进行处理；

3.1 代码实现

3.1.1 计算代码

进行CAS累加运算

public class CommonUtils {
    private static AtomicLong count = new AtomicLong(0);

    public static void calculation() {
        count.incrementAndGet();
    }

    public static long get() {
        return count.get();
    }
}

3.1.2 抽象类

进行一亿次 CAS运算计算耗时

/**
 * 抽象类
 *
 * @param <T>
 */
public abstract class AbstractTask<T> {
    private static final Logger logger = LoggerFactory.getLogger(AbstractTask.class);
    //线程池
    private static final ExecutorService executor = Executors.newFixedThreadPool(Runtime.getRuntime().availableProcessors() + 1);
    private static final CountDownLatch countDownLatch = new CountDownLatch(1);
    //一亿次测试
    public static long tasksize = 100000000;


    /**
     * 开始调用测试
     */
    public void invok() {
        //计算当前事件
        long currentTime = System.currentTimeMillis();
        //获取到监听器
        Runnable monitor = monitor();
        if (null != monitor) {
            executor.execute(monitor);
        }
        //启动
        start();

        //执行任务发布
        Runnable runnable = getTask();
        for (long i = 0; i < tasksize; i++) {
            runnable.run();
        }

        //停止任务
        stop();
        //等待任务发布完成
        try {
            countDownLatch.await();
        } catch (InterruptedException e) {
            e.printStackTrace();
        }
        executor.shutdown();
        //获取处理结果
        T result = getResult();
        //计算耗时
        long duration = System.currentTimeMillis() - currentTime;
        //计算吞吐量
        long throughput = (tasksize / duration) * 1000;
        logger.info("每秒吞吐量:[{}];({}/{})", throughput, result, duration);
    }


    /**
     * 获取监听器
     *
     * @return
     */
    public Runnable monitor() {
        return null;
    }

    /**
     * 启动任务
     */
    public void start() {

    }

    /**
     * 完成任务
     */
    public void complete() {
        countDownLatch.countDown();
    }

    /**
     * 停止任务
     */
    public void stop() {

    }

    /**
     * 获取需要执行的任务
     *
     * @return
     */
    public abstract Runnable getTask();

    /**
     * 获取运行结果
     *
     * @return
     */
    public abstract T getResult();
}

 3.1.3 Disruptor性能测试代码

public class DisruptorTest extends AbstractTask<Long> {
    //定义随机数生成器
    private static final Random r = new Random();
    //定义Disruptor对象
    private Disruptor disruptor = null;
    //定义Disruptor事件发布对象
    private LongEventProducerWithTranslator translator = null;

    /**
     * 启动
     */
    @Override
    public void start() {
        //定义事件工厂
        EventFactory<LongEvent> eventFactory = new LongEventFactory();
        // RingBuffer 大小，必须是 2 的 N 次方;
        int ringBufferSize = 1024 * 1024;
        //构建disruptor对象
        disruptor = new Disruptor<LongEvent>(eventFactory,
                ringBufferSize, Executors.defaultThreadFactory(), ProducerType.SINGLE,
                new YieldingWaitStrategy());
        //定义事件处理类
        EventHandler<LongEvent> eventHandler = new LongEventHandler();
        //配置事件处理类
        disruptor.handleEventsWith(eventHandler);
        //启动disruptor
        disruptor.start();
        //创建事件发布对象
        translator = new LongEventProducerWithTranslator(disruptor.getRingBuffer());
    }

    /**
     * 停止任务
     */
    @Override
    public void stop() {
        disruptor.shutdown();
        System.out.println("运算结果：" + CommonUtils.get());
        //完成任务
        complete();
    }

    /**
     * 获取需要执行的任务
     *
     * @return
     */
    @Override
    public Runnable getTask() {
        return () -> {
            publishEvent();
        };
    }

    /**
     * 获取运行结果
     *
     * @return
     */
    @Override
    public Long getResult() {
        return CommonUtils.get();
    }


    /**
     * 发布对象
     */
    private void publishEvent() {
        //获取要通过事件传递的业务数据
        Long data = r.nextLong();
        // 发布事件
        translator.onData(data);
    }


    public static void main(String[] args) {
        DisruptorTest disruptorTest = new DisruptorTest();
        disruptorTest.invok();
    }

}

输出结果

10:45:22.941 [main] INFO com.heima.task.AbstractTask - 每秒吞吐量:[18171000];(100000000/5503)

ArrayBlockingQueue性能测试代码

public class ArrayBlockingQueueTest extends AbstractTask {
    private static final Random r = new Random();
    private static final ArrayBlockingQueue<Long> queue = new ArrayBlockingQueue(10000000);


    @Override
    public Runnable monitor() {
        return () -> {
            try {
                for (int i = 0; i < tasksize; i++) {
                    //获取一个元素
                    queue.take();
                    //执行计算
                    CommonUtils.calculation();
                }
            } catch (InterruptedException e) {
                e.printStackTrace();
            }
            complete();
        };
    }

    public static void main(String[] args) {
        ArrayBlockingQueueTest test = new ArrayBlockingQueueTest();
        test.invok();
    }

    @Override
    public Runnable getTask() {
        return () -> {
            publish();
        };
    }

    @Override
    public Object getResult() {
        return CommonUtils.get();
    }

    public void publish() {
        Long data = r.nextLong();
        try {
            queue.put(data);
        } catch (InterruptedException e) {
            e.printStackTrace();
        }
    }
}

输出结果

10:45:46.379 [main] INFO com.heima.task.AbstractTask - 每秒吞吐量:[6192000];(100000000/16148)

3.2 测试对比

测试类	运算次数	耗时(ms)	吞吐量/s
ArrayBlockingQueue	1亿次	16148	6192000
Disruptor	1亿次	5503	18171000

3.3 Disruptor官方性能测试

Disruptor论文中讲述了一个实验：

• 这个测试程序调用了一个函数，该函数会对一个64位的计数器循环自增5亿次。
• 机器环境：2.4G 6核
• 运算： 64位的计数器累加5亿次

Method	Time (ms)
单线程	300
单线程使用 CAS	5,700
单线程使用锁	10,000
单线程使用volatile	4,700
多线程使用 CAS	30,000
多线程使用锁	224,000
