深度剖析丝杆升降机：五大行业核心应用技术与实现方案

       在现代工业体系中，丝杆升降机凭借其独特的传动优势，成为众多领域不可或缺的关键设备。从建筑施工的毫米级精准作业，到半导体制造的纳米级定位需求，丝杆升降机以高负载、高精度的特性，持续推动着各行业的技术革新。本文将深入解析丝杆升降机在五大行业的核心应用技术与实现方案，为开发者和工程师提供专业的技术参考。​

丝杆升降机的基础技术原理​

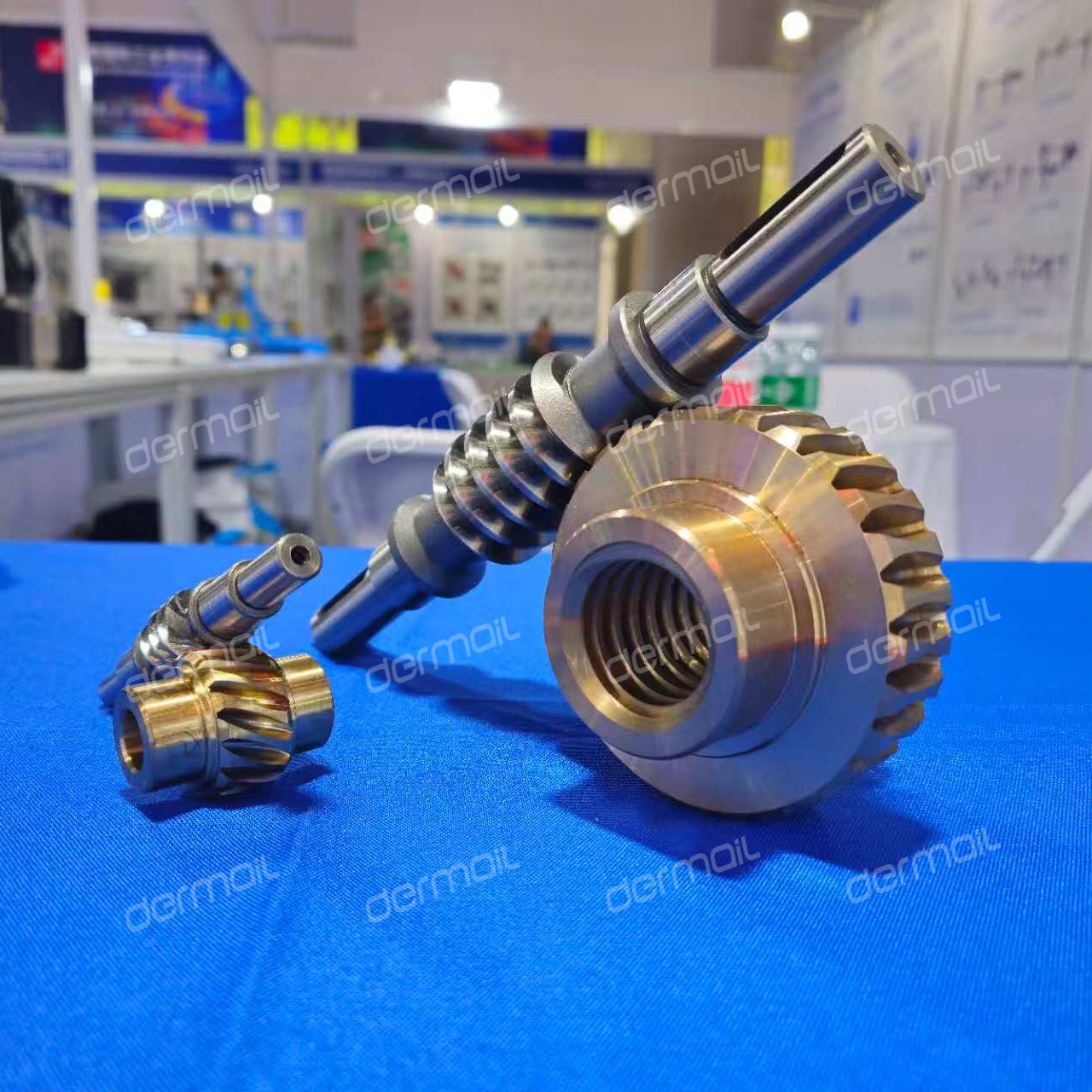

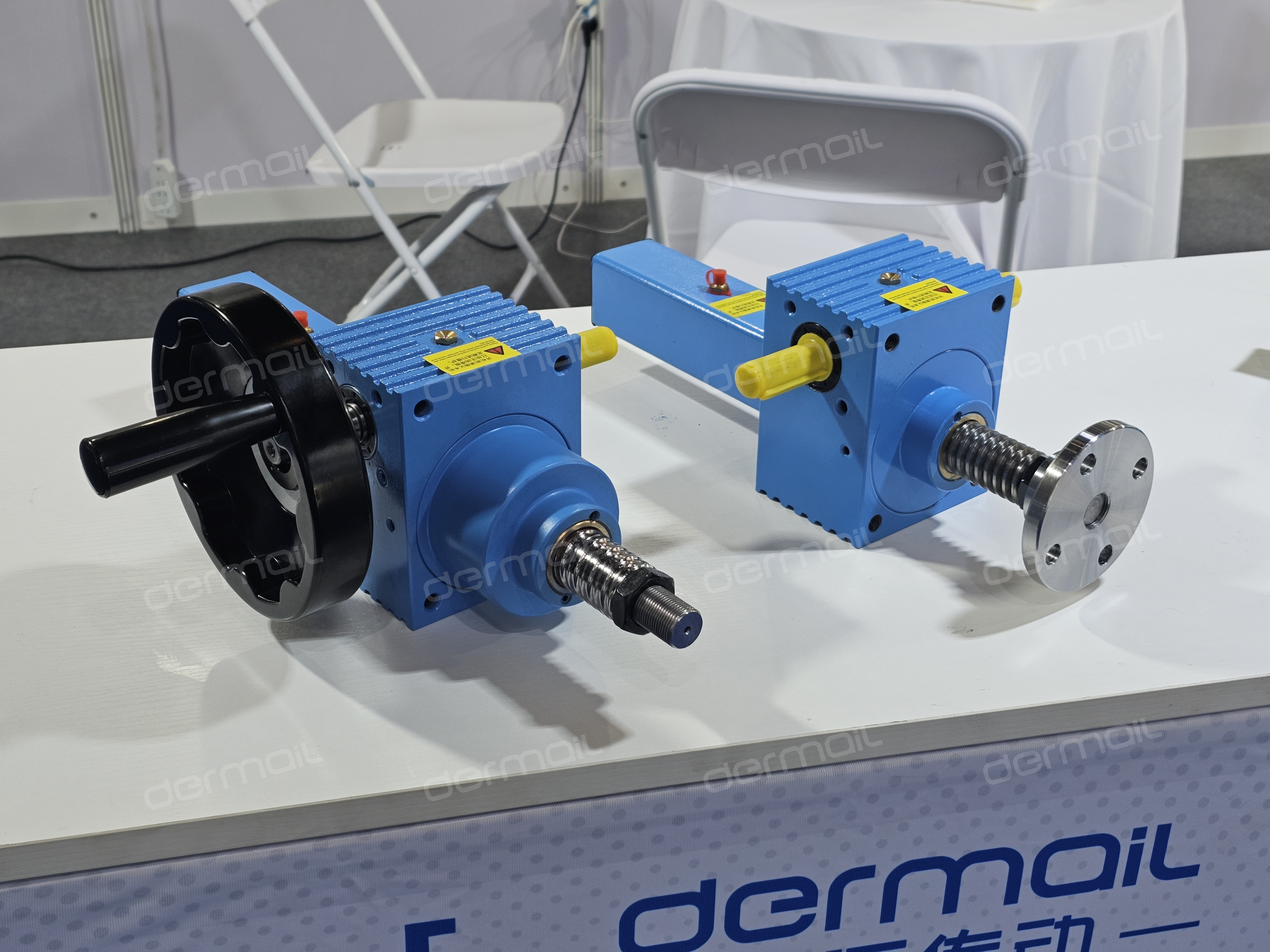

       丝杆升降机基于螺旋传动原理，通过电机驱动丝杆旋转，将回转运动转化为直线运动。其核心部件包括丝杆、螺母、轴承及传动机构。丝杆的精度等级（如 IT3 - IT8）和导程（常见范围 5 - 50mm）直接影响设备的运动精度和速度。在实际应用中，通常会根据负载、速度、精度等需求，选择滚珠丝杆或梯形丝杆。滚珠丝杆凭借滚动摩擦的低阻力特性，可实现更高的传动效率（可达 90% - 95%）和定位精度（重复定位精度 ±0.003mm），而梯形丝杆则更适用于大负载、低速的工况。​

​河北德迈传动机械有限公司https://isite.baidu.com/site/wjznq0x5/866e1ba1-9cf6-49b8-94a6-3a064cb114c0?ch=50

一、建筑施工领域：复杂工况下的精准作业技术​

       在超高层建筑施工中，丝杆升降机的模块化设计使其能灵活适应不同施工场景。以某 600 米地标建筑幕墙安装为例，通过 PLC（可编程逻辑控制器）与多组丝杆升降机的联动控制，实现了 0.1mm 的位移精度。以下是基于 PLC（西门子 S7 - 1200 系列）的简单控制代码示例：​

​

TypeScript

取消自动换行复制

// 初始化​

INIT:​

MOVE(1, DB1.DBW0); // 设置目标位置（单位：mm）​

MOVE(10, DB1.DBW2); // 设置速度（单位：mm/s）​

CALL "MC_Power", DB2​

EN := 1,​

Disable := 0,​

Axis := 1,​

Enable := 1,​

Error => MW0,​

ErrorID => MW2;​

​

// 位置控制​

POSITION_CONTROL:​

CALL "MC_MoveAbsolute", DB3​

EN := 1,​

Axis := 1,​

Position := DB1.DBW0,​

Velocity := DB1.DBW2,​

Override := 100,​

Interpolate := 0,​

Execute := 1,​

Busy => M0.0,​

Active => M0.1,​

Done => M0.2,​

Error => M0.3,​

ErrorID => MW4;​

​

       在桥梁工程中，同步顶升技术是保障施工安全和精度的关键。武汉杨泗港长江大桥建设时，采用了基于传感器反馈的闭环控制系统，通过压力传感器和位移传感器实时监测 8 台 50 吨级丝杆升降机的工作状态，确保 2000 吨钢箱梁的误差控制在 ±2mm 内。该系统遵循《公路桥涵施工技术规范》（JTG/T 3650 - 2020）的相关要求，实现了高精度的同步控制。​

二、机械制造领域：微米级加工的核心传动方案​

在数控机床领域，丝杆升降机的性能直接影响加工精度。以航空发动机叶片加工为例，采用高精度滚珠丝杆副，其螺距误差补偿技术可将定位精度提升至 ±0.003mm。在控制系统方面，通常会采用伺服电机与丝杆升降机的组合，并通过 CNC（计算机数控）系统进行精确控制。以下是基于 LinuxCNC 的简单配置示例：​

​

TypeScript

取消自动换行复制

[AXIS_0]​

TYPE = LINEAR​

SCALE = 1.0​

HOME = 0​

HOME_SEARCH_VEL = 100​

HOME_LATCH_VEL = 10​

HOME_OFFSET = 0​

MAX_VELOCITY = 500​

MAX_ACCELERATION = 1000​

STEPPER_MAX_RATE = 100000​

STEPPER_MICROSTEPS = 16​

STEPPER_PULSE_WIDTH = 0.00005​

​

       在汽车自动化生产线中，为了满足高节拍的生产需求，丝杆升降机的快速响应和高负载能力至关重要。某品牌发动机装配线引入伺服驱动丝杆升降机后，通过优化运动控制算法，将工位转换时间从 25 秒压缩至 18 秒。其刚性设计使其在承载 80 吨模具时，仍能保持 0.05mm/m 的直线度误差，符合《机械制造装备设计》中的相关标准要求。​

三、电子制造领域：纳米时代的精密控制技术​

          在半导体制造领域，EUV 光刻机对丝杆升降机的精度要求达到了纳米级（±10nm）。为了满足这一需求，通常会采用气浮导轨与丝杆升降机的组合，以减少摩擦和振动对精度的影响。同时，在控制系统方面，会采用基于 FPGA（现场可编程门阵列）的高速数据采集和处理系统，实现对丝杆升降机的纳米级定位控制。以下是基于 FPGA（Xilinx Zynq 系列）的简单代码片段：​

​

TypeScript

取消自动换行复制

library IEEE;​

use IEEE.STD_LOGIC_1164.ALL;​

use IEEE.STD_LOGIC_ARITH.ALL;​

use IEEE.STD_LOGIC_UNSIGNED.ALL;​

​

entity nano_position_control is​

Port ( clk : in STD_LOGIC;​

reset : in STD_LOGIC;​

position_set : in STD_LOGIC_VECTOR (31 downto 0);​

position_feedback : in STD_LOGIC_VECTOR (31 downto 0);​

control_signal : out STD_LOGIC_VECTOR (7 downto 0));​

end nano_position_control;​

​

architecture Behavioral of nano_position_control is​

signal error : STD_LOGIC_VECTOR (31 downto 0);​

signal pid_output : STD_LOGIC_VECTOR (31 downto 0);​

begin​

process(clk, reset)​

begin​

if reset = '1' then​

error <= (others => '0');​

pid_output <= (others => '0');​

elsif rising_edge(clk) then​

error <= position_set - position_feedback;​

-- 简单PID算法实现​

pid_output <= pid_output + error;​

end if;​

end process;​

​

control_signal <= pid_output(31 downto 24);​

end Behavioral;​

​

       在消费电子领域，手机屏幕贴合工序利用直线模组与丝杆升降机的组合，通过视觉检测系统与运动控制系统的协同工作，将 Z 轴定位精度控制在 ±0.02mm。该系统遵循《电子制造行业自动化生产线设计规范》，有效提高了产品的生产良率。​

四、仓储物流领域：智能仓储的高效输送方案​

        在自动化立体仓库中，丝杆升降机作为垂直输送系统的核心设备，其高速运行和高定位精度至关重要。某大型电商智能仓采用多台丝杆升降机协同作业，通过 WMS（仓储管理系统）与 PLC 的通信，实现了 45 托盘 / 小时的出入库效率。在通信协议方面，通常会采用 Modbus TCP 或 Profinet 等工业以太网协议，以下是基于 Python 的 Modbus TCP 通信示例代码：​

​

TypeScript

取消自动换行复制

from pymodbus.client.sync import ModbusTcpClient​

​

# 连接Modbus服务器​

client = ModbusTcpClient('192.168.1.100', port=502)​

if client.connect():​

# 读取保持寄存器数据（示例：读取地址为0的16位寄存器数据）​

result = client.read_holding_registers(0, 1)​

if not result.isError():​

print(f"读取数据：{result.registers}")​

else:​

print(f"读取错误：{result}")​

client.close()​

else:​

print("连接失败")​

​

        在物流分拣环节，丝杆升降机的快速启停响应（0.5 秒）和 ±2mm 的定位精度，使其成为包裹分拣的理想设备。通过与分拣控制系统的集成，可实现包裹的高效分拣和准确输送。​

五、医疗设备领域：生命科学的安全精准技术​

      在手术床应用中，电动丝杆升降机的安全性和稳定性至关重要。通过电磁制动与多重限位保护装置，在承载 400kg 时仍能保持静止状态下 ±0.5mm 的位移误差，运行噪音低于 45dB，符合《医用电气设备 第 1 部分：安全通用要求》（GB 9706.1 - 2020）的相关标准。在控制系统方面，通常会采用冗余设计，以确保在出现故障时仍能保障患者安全。​

        在康复训练设备中，某智能康复机器人利用丝杆传动系统，通过伺服电机与力传感器的配合，实现了 0 - 300N 阻力的无级调节。其控制算法基于 PID 控制原理，并结合了自适应控制技术，可根据患者的实时状态调整训练参数，帮助患者进行针对性肌力训练。临床数据显示，使用该设备后患者的康复周期平均缩短 20%。​

未来发展趋势​

         随着工业 4.0 与智能制造的不断推进，丝杆升降机正朝着集成化、智能化方向发展。具备传感器集成与自诊断功能的新型产品，可实时监测负载、温度、振动等参数，并通过物联网技术将数据上传至云端进行分析，提前预警故障风险。同时，与人工智能、大数据等技术的深度融合，将进一步提升丝杆升降机的性能和应用范围。​

        丝杆升降机在五大行业的广泛应用，彰显了其在现代工业中的重要地位。通过对各行业应用技术的深入分析，我们可以看到，从硬件设计到软件控制，每一个环节都蕴含着大量的技术创新。希望本文能为 CSDN 的开发者和工程师们在相关领域的研究和应用提供有益的参考，共同推动工业技术的进步与发展。​
