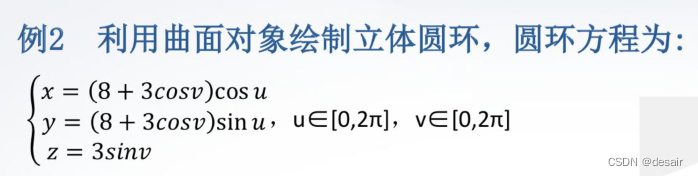

题目:圆环方程如下

给的代码如下:

r=linspace(0,2*pi,60);
[u,v]=meshgrid(r);
x=(8+3*cos(v)).*cos(u);%注意点乘
y=(8+3*cos(v)).*sin(u);
z=3*sin(v);

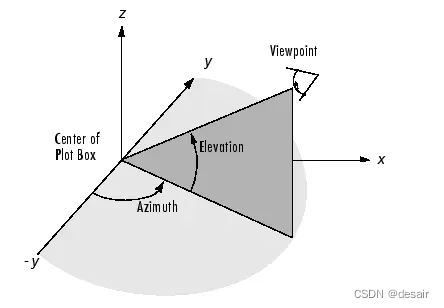

axes('view',[-37.5,30])%设置方位角
hs=surface(x,y,z);
axis equal;
hs.EdgeColor='none';%取消定义曲面网格线颜色
hs.FaceColor='interp';%用渐变方式填充网格片

输入方程要注意，矩阵相乘用“.”，即点乘。
