tekla中建的模型不能距离全局坐标系的原点太远，否则所建构件的精度不够；

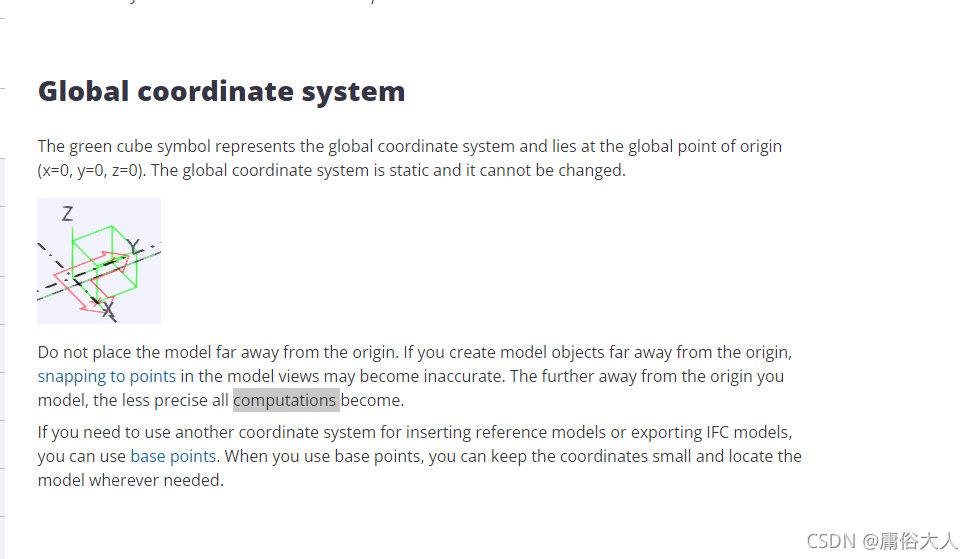

来源:https://support.tekla.com/doc/tekla-structures/2021/gen_coordinate_systems
