三维坐标系中的三阶魔方旋转

python的第三方图库Matplotlib用于显示三维坐标系中的三维图形基本上就够用了，还可以拖拽旋转坐标系，从不同的视角看图形，这个功能那可就相当的赞了。

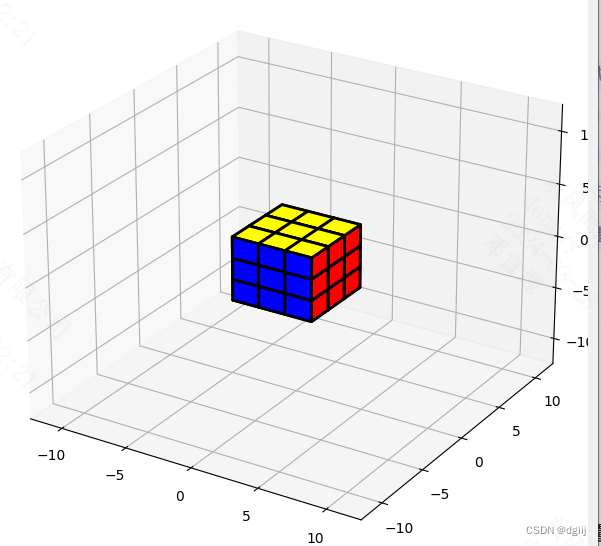

三阶魔方大家都很熟悉，在三维坐标系中画出它的图形非常简单，就不赘述了。效果如下：

我们现在关注是旋转的算法，一般情况下，魔方的旋转操作是只旋转六个面的表面一层，顺时针或逆时针转90度。
如果只是画出转完后的状态，那非常简单，但是没有旋转的过渡效果，视觉体验是比较差的，为此，我们可以加入一些旋转中间状态的图形，比如15度，30度，45度，60度，75度，这样旋转的过程就更富有动画感，平滑过渡，而不是像变魔术一样，闪变成目标状态。
关于平面坐标系中的旋转，我们首先要知晓下面这个公式：
点(x,y)逆时针旋转θ后的点(x1,y1)的坐标满足：
x1=xcosθ-ysinθ
y1=xsinθ+ycosθ
魔方虽然在三维空间旋转，但是其实每次旋转都是保持三维坐标中的某个坐标不变，旋转另外两个坐标，所以可以简单应用上面这个平面旋转的公式。

我们定义魔方每个小方块，共有27个小方块，每个小方块8个顶点，6个面，可以定义魔方内部面的颜色是灰色；每次旋转是重新画出固定不转的两层18个小方块，再显示旋转的一层9个小方块，旋转的9个小方块位置是不断变化的。为表示方便，我们只从3个正视角看魔方：前，右，上，这样看的好处是右和上两个坐标轴都是正向的。这样的话，左，下，后的顺转就相当于正视角的逆转。
我们可以定义从某层正向看小方块数组序0-8对应小方块中心坐标为(-1,-1),(0,-1),(1,-1),(-1,0),(0,0),(1,0),(-1,1),(0,1),(1,1)。那么它们的内层这两个坐标跟外层是一样的，不同的是表示层的另一个坐标。

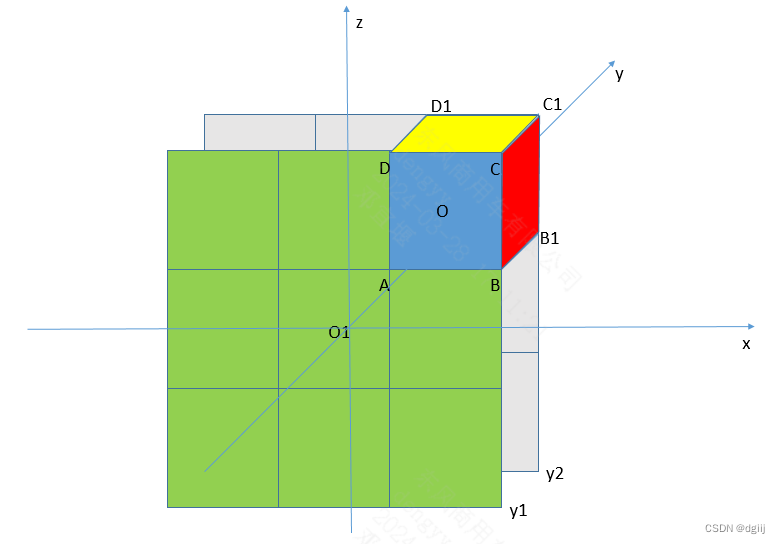

像图中的小方块，我们打算对其绕y轴逆时针旋转θ,它的旋转不变的两个面的y坐标分别是y1和y2，它原先的心坐标是(cx,cz)，那么旋转θ后，它的顶点坐标分别是

#ABCD的X坐标
    x=[(cx-0.5)*np.cos(ceta)-(cz-0.5)*np.sin(ceta),(cx+0.5)*np.cos(ceta)-(cz-0.5)*np.sin(ceta),(cx+0.5)*np.cos(ceta)-(cz+0.5)*np.sin(ceta),(cx-0.5)*np.cos(ceta)-(cz+0.5)*np.sin(ceta)]
#ABCD的Z坐标
    z=[(cx-0.5)*np.sin(ceta)+(cz-0.5)*np.cos(ceta),(cx+0.5)*np.sin(ceta)+(cz-0.5)*np.cos(ceta),(cx+0.5)*np.sin(ceta)+(cz+0.5)*np.cos(ceta),(cx-0.5)*np.sin(ceta)+(cz+0.5)*np.cos(ceta)]

这样附带上y坐标，就可以对正方形ABCD和A1B1C1D1填色，同样也可以对ABB1A1,BCC1B1,CDD1C1,DAA1D1，这4个正方形填色。
当θ从0取到π/2，也就完成了一次90度的旋转。
