学习STC51单片机08（芯片为STC89C52RC）

硬件3：433M无线射频信号控制警报器

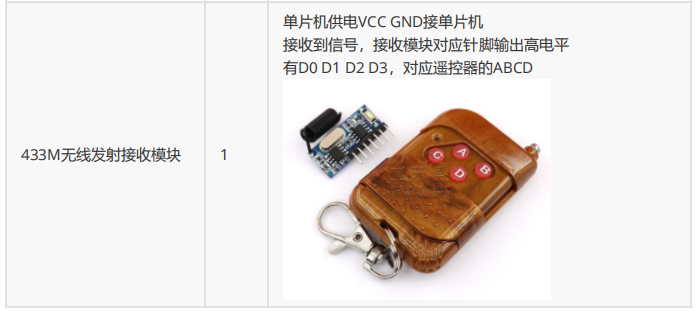

这边是接收模块

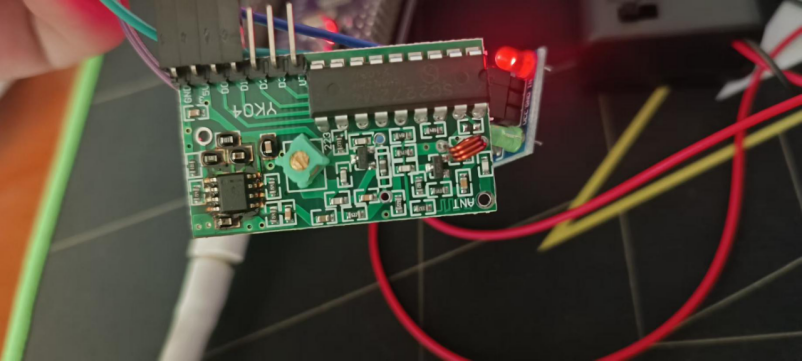

我将GND连接板子上面的GND  5v连接5v

然后D0连接P1.2口  D1连接P1.3口，这边是说D0 D1 代表着按键A和B

那么我们设置按A开启   按B关闭，其实也就是给继电器信号，按A的时候让继电器工作，按B的时候停止工作

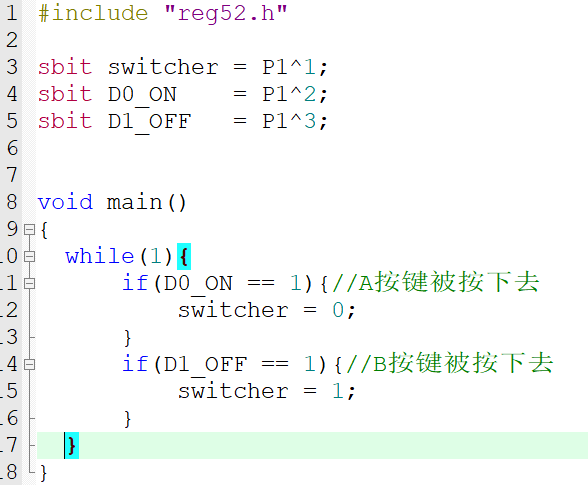

代码如下

这边我们要看说明书  因为这个模块接收到我们按键是输出高电平的，所以是我们设置D0_ON ==1;

Tips：一般市面上常见的继电器模块，很多是低电平触发（低电平有效），但也有高电平触发以及高低电平触发

我们这边的是低电平触发的继电器，所以给继电器传一个0（代表低电平触发）继电器就工作了com - NO连接，电池与警报器串联，就会叫了

当我们按B按键的时候D1_OFF == 1那么 我们本意是想B按键按下是关闭警报器的  所以就设置传一个1的信号给继电器（1代表高电平），那么高电平的传进去，继电器内部的控制电路就发生改变，等于是切断了电源，那么电磁感应就没有了，那么铁片复位，铁片是由一个弹簧带动的，在有电磁感应的时候弹簧被拉长，没有电磁感应的时候弹簧恢复，那么铁片就会回到没有工作的位置了也就是com-NC

项目：电动车简易报警器

学习了以上的这些东西，都在为这个项目做铺垫，现在我们开始

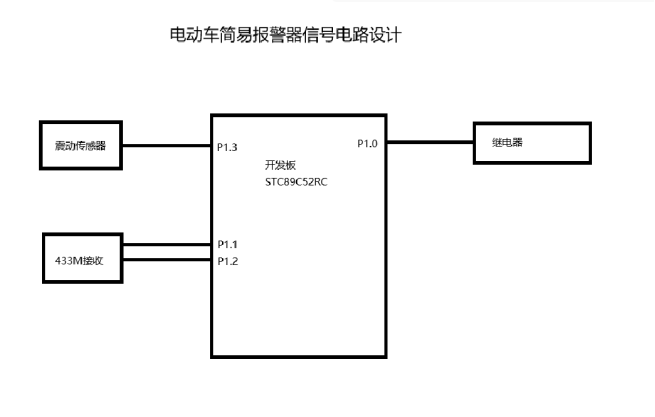

电动车简易报警器信号电路设计

主要实现功能代码在这

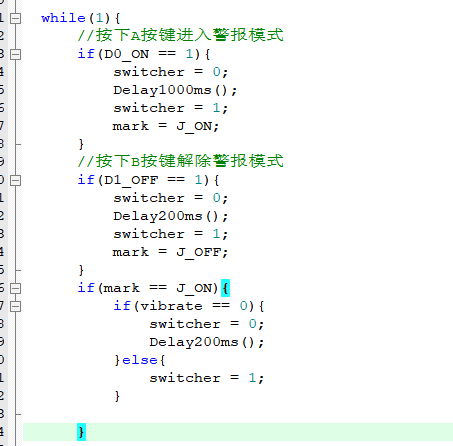

整段代码是这样的

#include "reg52.h"

#include <intrins.h>

sbit switcher = P1^0;

sbit D0_ON    = P1^1;

sbit D1_OFF   = P1^2;

sbit vibrate  = P1^3;

#define J_ON  1

#define J_OFF 0

void Delay1000ms() //@11.0592MHz

{

unsigned char data i, j, k;

_nop_();

i = 8;

j = 1;

k = 243;

do

{

do

{

while (--k);

} while (--j);

} while (--i);

}

void Delay200ms() //@11.0592MHz

{

unsigned char data i, j, k;

_nop_();

i = 2;

j = 103;

k = 147;

do

{

do

{

while (--k);

} while (--j);

} while (--i);

}

void main()

{

int mark = J_OFF;

while(1){

if(D0_ON == 1){

switcher = 0;

Delay1000ms();

switcher = 1;

mark = J_ON;

}

if(D1_OFF == 1){

switcher = 0;

Delay200ms();

switcher = 1;

mark = J_OFF;

}

if(mark == J_ON){

if(vibrate == 0){

switcher = 0;

Delay200ms();

}else{

switcher = 1;

}

}

}

}

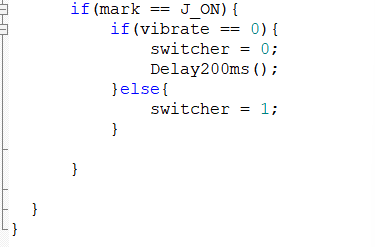

什么原理呢？ 我们这边借助一下记录状态位来控制A按键按下表示J_ON 打开警报，B按键按下表示J_OFF 关闭警报，代码逻辑比较简单的，主要是记录状态位这个要牢牢记住这个思想

后面我发现这样写的代码当我开启警报后  我去震动传感器，传来的警报是断断续续的，所以我们这边给个时间

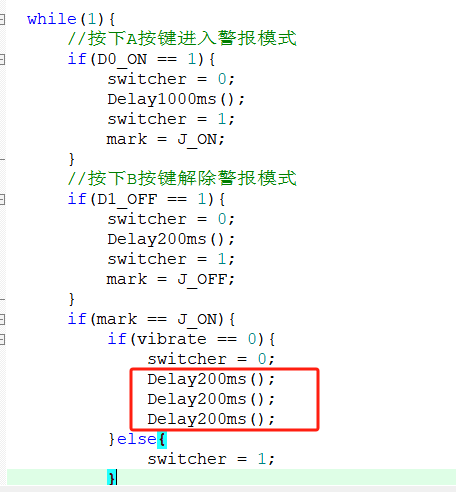

这样写的话看不出什么问题，但是我们知道现实生活中，警报声会比较长，因此我们多加几个

        这样我们会发现传感器感受震动的时候这个声音在持续的响，我们嫌弃太吵了想要按B键取消警报，但是没有用，因为此时单片机还在数数。。。哈哈哈，以为我们还没有学习中断，单片机在数数期间他不会管任何其他事情的。Ok啊这个程序有BUG以后学习了中断再回来修改程序！！！

展示效果
