像素画板-第14届蓝桥杯省赛Scratch初级组真题第4题

[导读]：超平老师的《Scratch蓝桥杯真题解析100讲》已经全部完成，后续会不定期解读蓝桥杯真题，这是Scratch蓝桥杯真题解析第133讲。

像素画板，本题是2023年5月7日举行的第14届蓝桥杯省赛Scratch图形化编程初级组真题第4题，题目要求通过编程实现像素画板效果。使用鼠标点击右侧的调色盘，选定一个颜色，然后点击矩阵中任一方格，将其填充为相应的颜色。

先来看看题目的要求吧。

一.题目说明

编程实现：

像素画板。

具体要求：

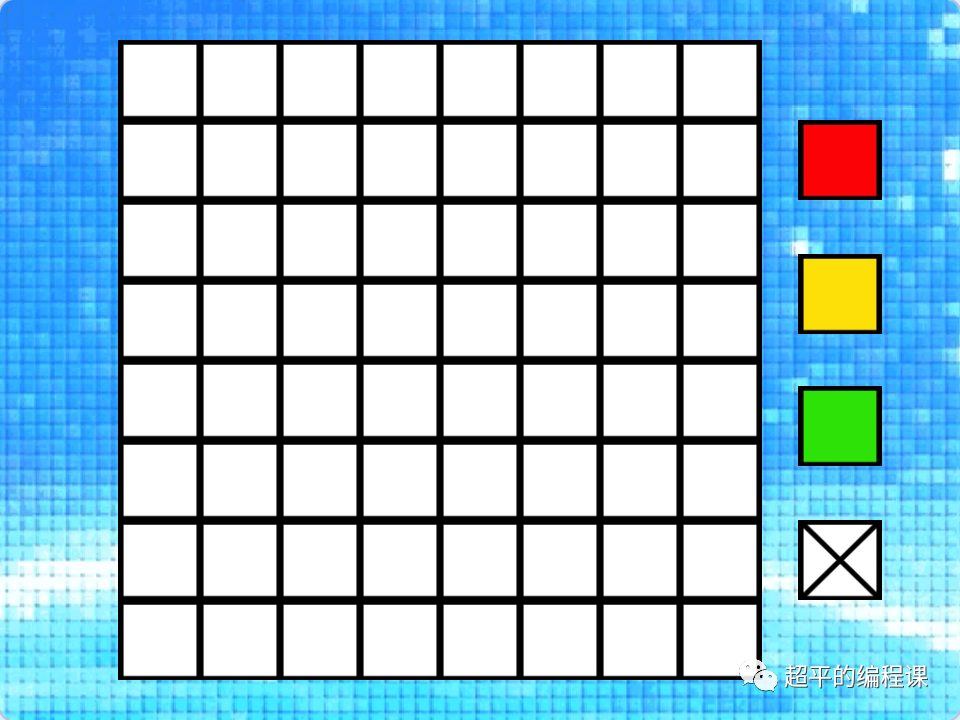

1). 点击绿旗，角色、背景如图所示（三种颜色调色盘、清除图标及方格角色请自行创建，点击绿旗后立刻呈现下图效果）；

2). 用鼠标点击红色调色盘，红色调色盘变为选中状态(如下图所示），此时鼠标点击矩阵中任意方格，被点击的方格填充为红色；

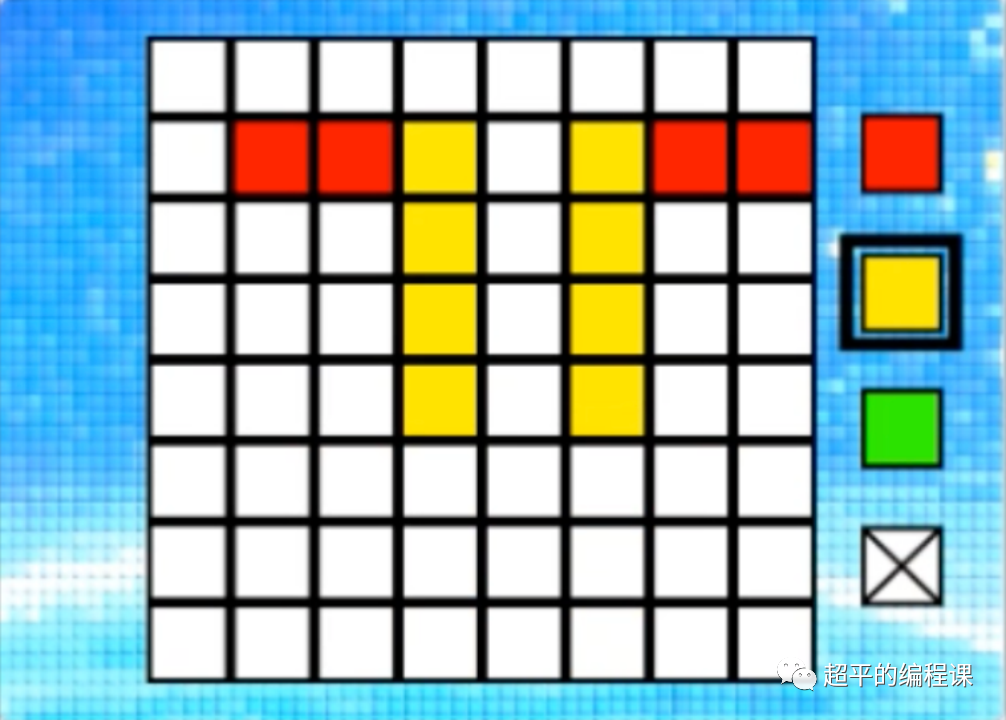

3). 用鼠标点击黄色调色盘，黄色调色盘变为选中状态（如下图所示），此时鼠标点击矩阵中任意方格，被点击的方格填充为黄色；

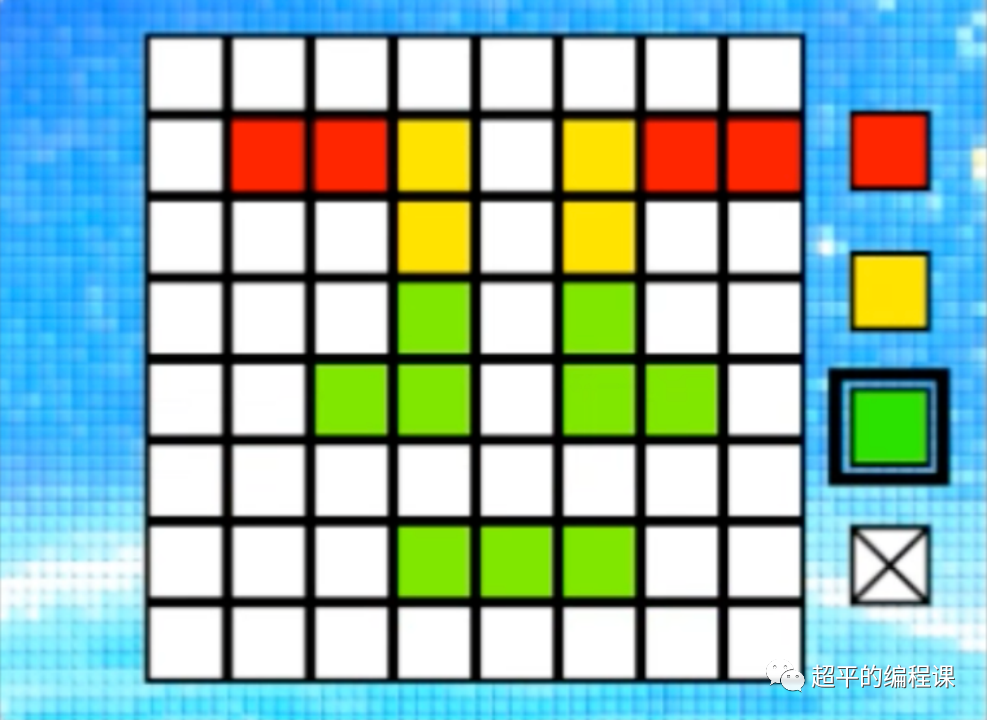

4). 用鼠标点击绿色调色盘，绿色调色盘变为选中状态（如下图所示），此时鼠标点击矩阵中任意方格，被点击的方格填充为绿色；

5). 用鼠标点击一次清除图标，清除图标变为选中状态（如下图所示），8 * 8的方格矩阵变为初始状态；

6). 重复执行2)、3）、4)、5)步骤。

评判标准：

• 9分：满足"具体要求"中的1）；

• 15分：满足"具体要求"中的2）；

• 15分，满足"具体要求"中的3）；

• 15分，满足"具体要求"中的4）；

• 3分，满足"具体要求"中的5）；

• 3分：满足"具体要求"中的6）。

二.思路分析

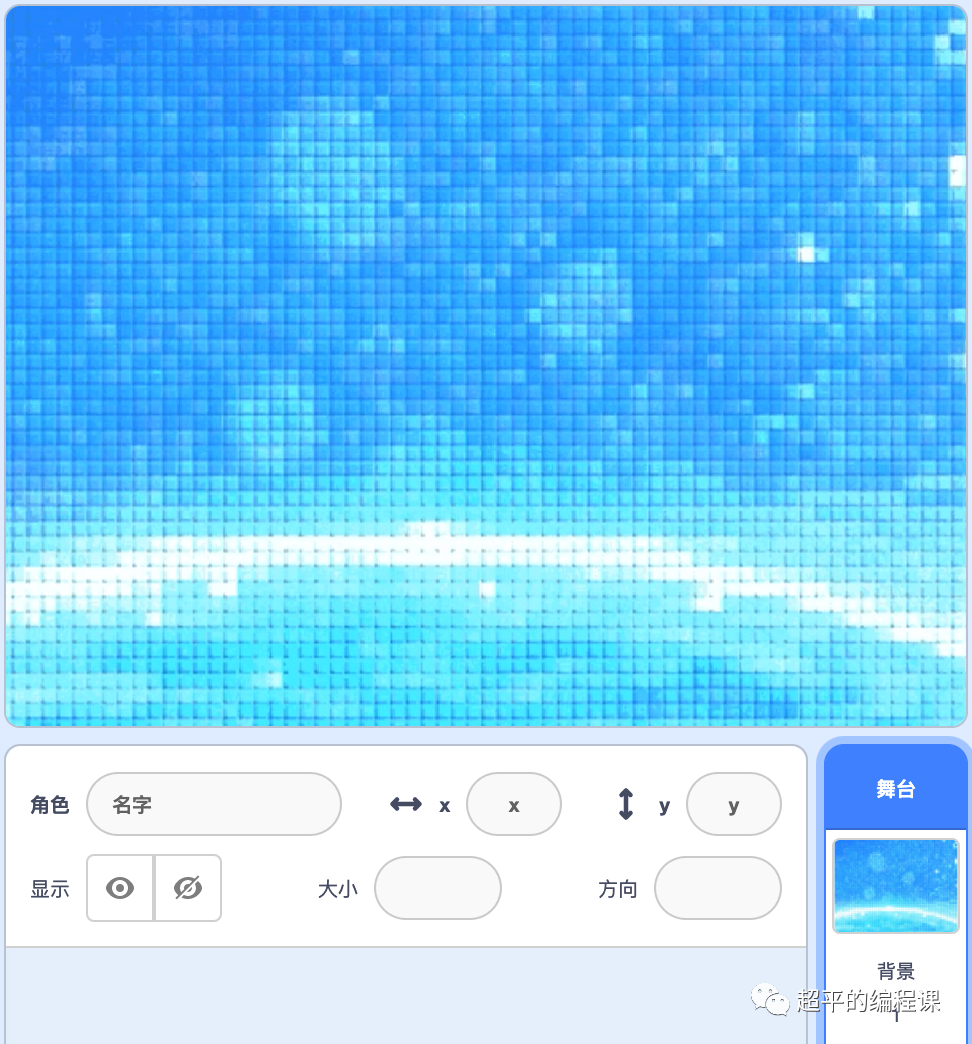

本题只有一张背景图片，没有提供任何角色，如图所示：

所有的角色都需要考生自己来绘制，根据题目的描述，右侧的四个按钮是需要独立绘制的，关键是左边8 * 8的方格矩阵怎么绘制。

有的同学可能会立刻开始绘制8 * 8的方格矩阵，实际上，每个方格都是一个独立的个体，这样才能点击每个方格，同时方格有4个不同的造型，分别是白色、红色、黄色和绿色。

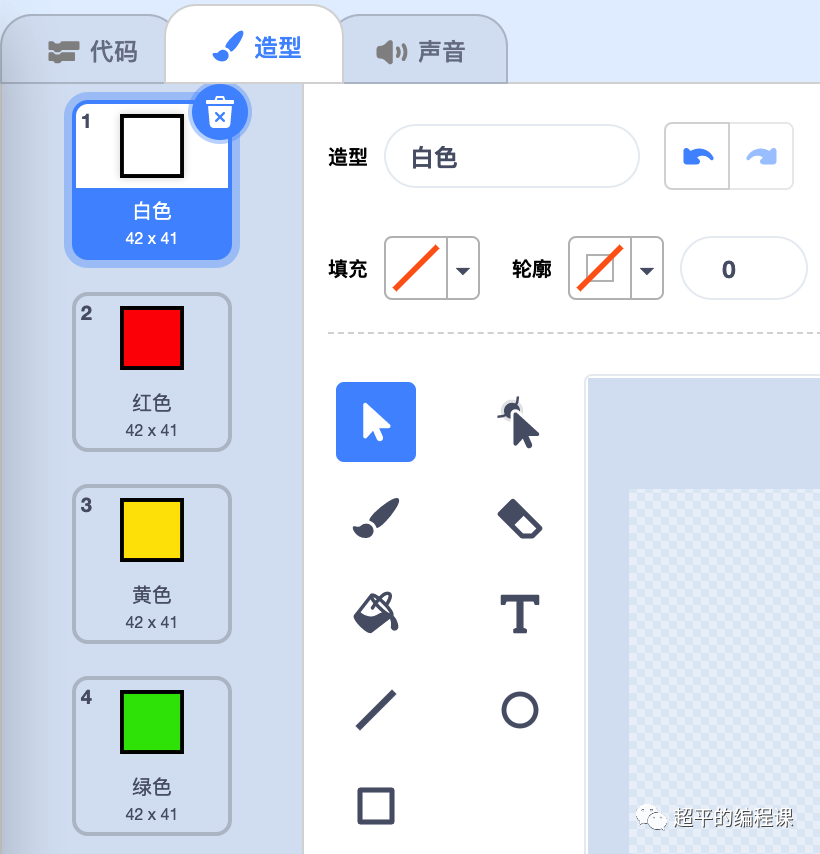

使用Scratch绘制工具绘制角色和造型如下：

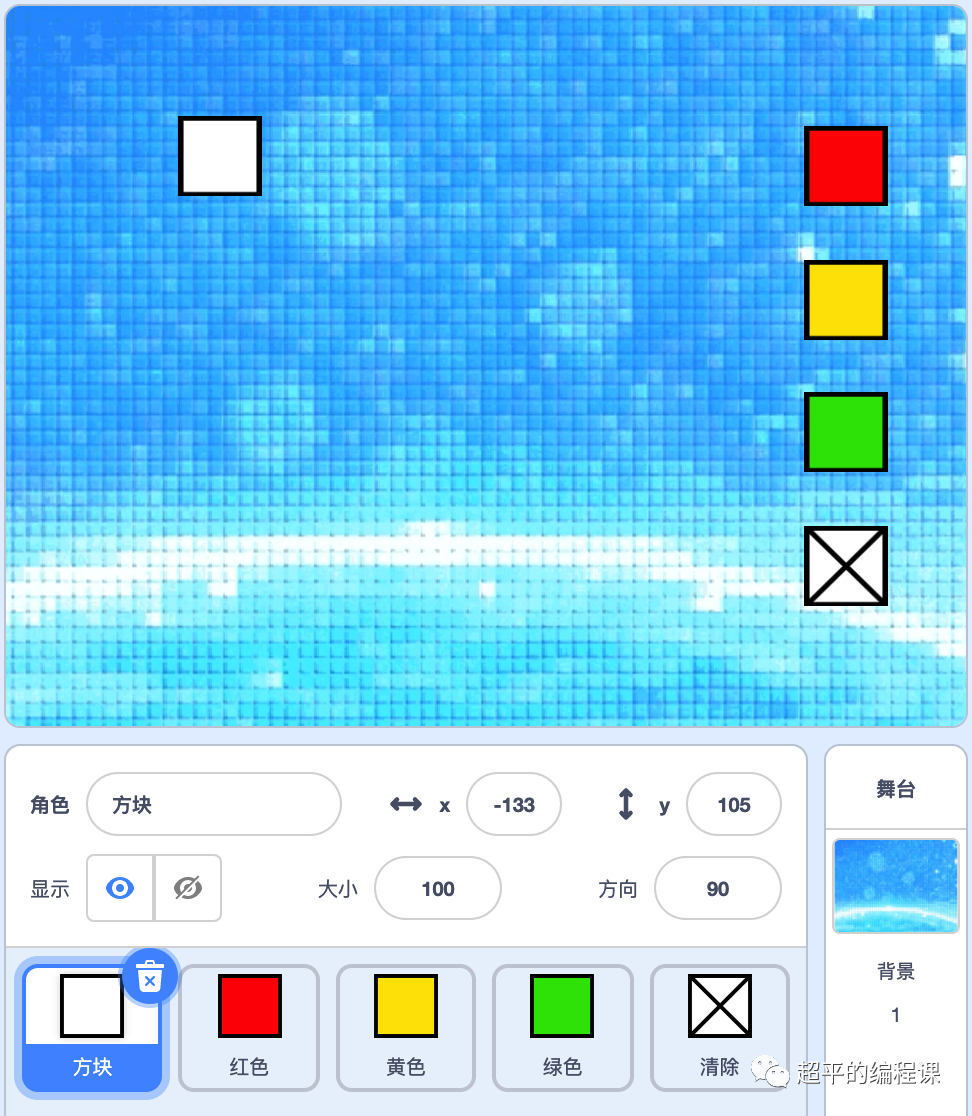

然后再继续绘制红色按钮、黄色按钮、绿色按钮和清除按钮，如图所示：

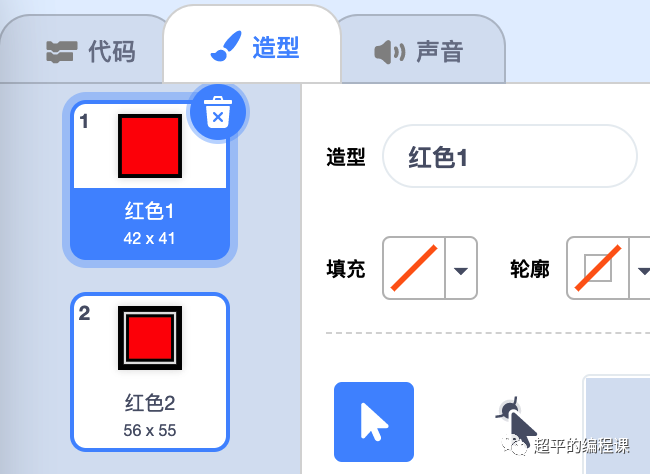

其中，红色、黄色、绿色和清除按钮都有两个造型，以红色按钮为例，如图所示：

有了小方块，就可以使用克隆生成 8 * 8 的方格矩阵，当使用鼠标点击方格的时候，根据当前所选择的颜色切换到对应的造型。

此题和第12届选拔赛真题《电子白板-第12届蓝桥杯Scratch选拔赛真题精选》有异曲同工之妙，我们可以使用状态机的编程思想来编写程序。

具体来说，就是使用变量“颜色”来表示当前的状态，状态值有如下4种：

• 0：白色，表示点击了清除按钮

• 1：红色，表示点击了红色按钮

• 2：黄色，表示点击了黄色按钮

• 3：绿色，表示点击了绿色按钮

在点击每个小方格的时候，就可以根据这个状态值来切换造型即可。

接下来，我们进入具体的编程实现环节。

三.编程实现

根据题目描述和思路分析，我们可以分4步来编写程序：

• 克隆8 * 8方格矩阵

• 选择颜色

• 填充颜色

• 清除颜色

1. 克隆8 * 8方格矩阵

这是一个典型的m行n列的排列情况，具体做法就是先克隆一排的8个方格，然后再克隆8排，通常需要两层循环即可。

我们可以使用一个自制积木来实现矩阵的克隆，这么做有两个好处：

• 可以简化代码结构；

• 可以瞬间完成克隆，题目要求立刻呈现8 * 8方格矩阵效果；

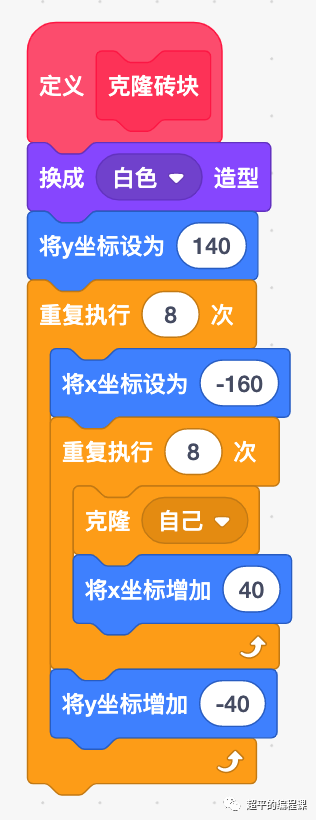

在方块角色中，创建一个“克隆砖块”自制积木，编写代码如下：

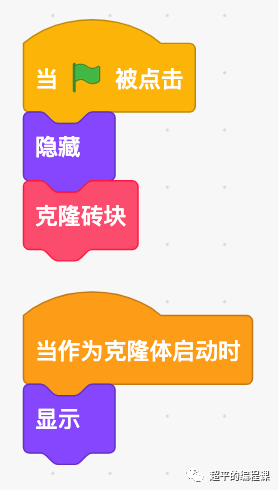

然后使用自制积木生成方格矩阵，继续编写代码如下：

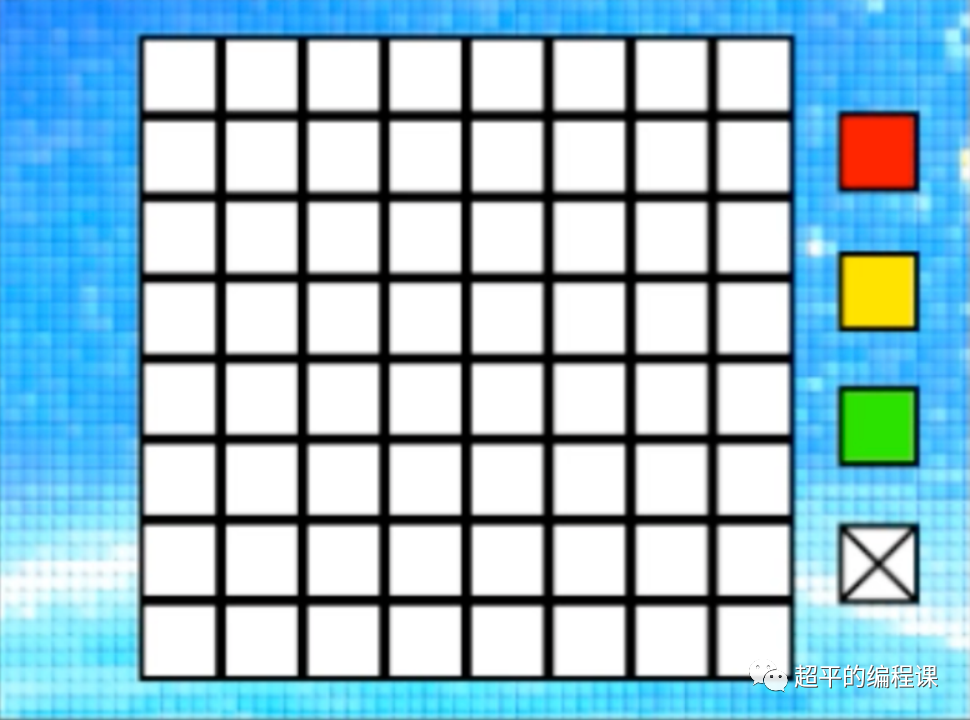

运行代码，效果如下：

2. 选择颜色

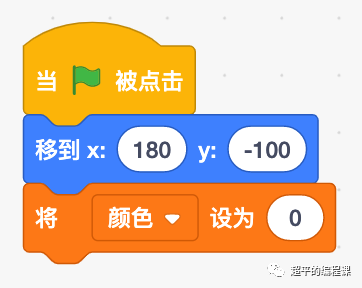

创建变量“颜色”，并将其初始值设置为0，初始化的代码可以写在任意一个角色中，相对来说，写到清除按钮角色中最为合理，其代码如下：

当点击红色调色盘时，将颜色值设置为1，在红色调色盘角色中编写代码如下：

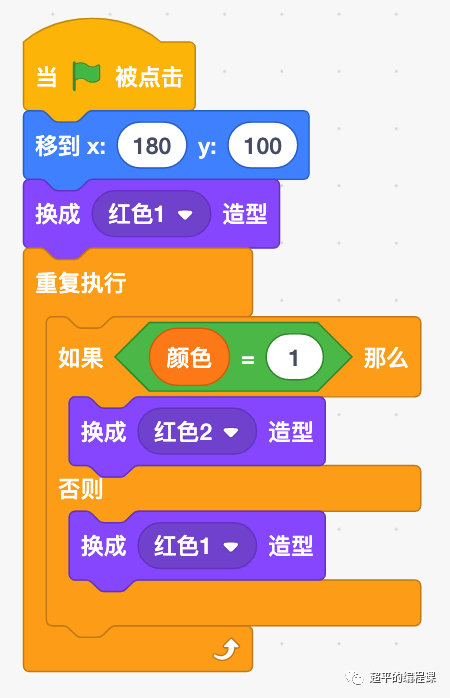

对应的，需要设置好红色调色盘的位置和造型，并根据颜色值来切换造型，对应的代码如下：

其中，红色1造型表示未选中状态，红色2造型表示选中状态。

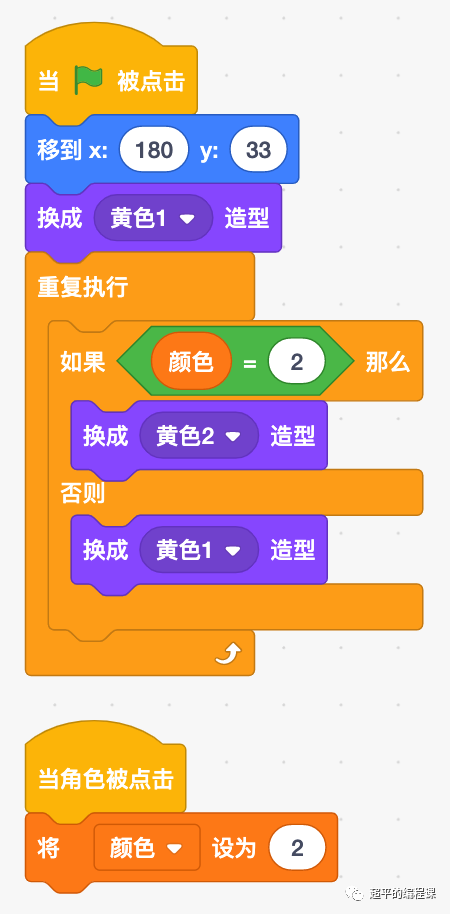

黄色调色盘角色的逻辑和代码和这个基本一致，切换到黄色调色盘角色，编写代码如下：

对应的，绿色调色盘的代码如下：

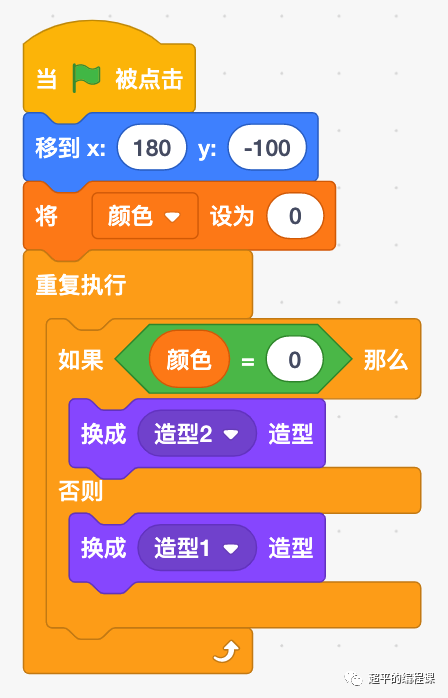

同理，清除按钮也需要做相同的处理，切换到清除按钮，编写代码如下：

3. 填充颜色

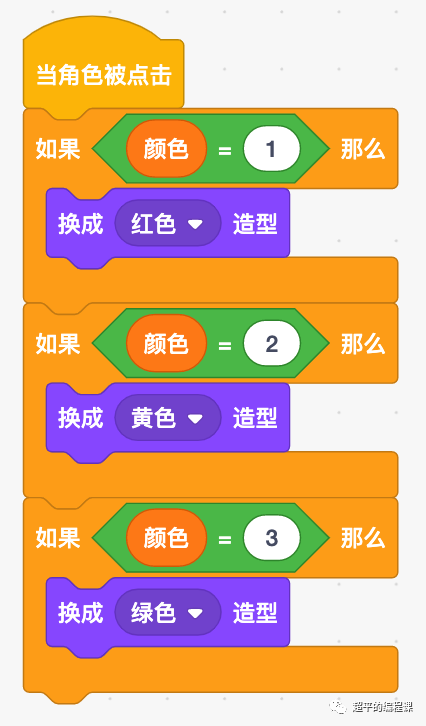

接下来，当点击每个方格时，就可以根据”颜色“值来切换相应的造型，切换到方块角色，编写代码如下：

4. 清除颜色

当点击清除按钮时，将”颜色“值设置为0，切换到清除按钮角色，编写代码如下：

这里发送了一个”清除“的广播消息，方块角色在接收到广播消息后，方格恢复到初始状态，也就是白色造型，切换到方块角色，编写代码如下：

至此，整个作品就创作好了，赶紧来体验一下自制的像素画板吧。

四.总结与思考

本题是初级组编程部分第4题，分数为50分，积木块数量74个左右，涉及到的知识点主要包括：

• 绘制角色造型；

• 克隆编程，尤其是多行多列的克隆技巧；

• 事件编程，包括点击事件和广播消息；

• 变量的使用；

• 状态机的编程思想及其实现；

本题有一定的难度，完成时间大概25分钟左右，对于部分同学来说，可能遇到的最大难题就是没有想明白8 * 8的方格矩阵是通过克隆生成的。

由于题目没有给出任何角色，这无疑增加了难度，如果题目给出了角色，而不是要求考生自行创建，大部分同学都能很轻松地完成本题。

实际上，这是在考查学生的创新和创造能力，或者说是综合运用能力。这也说明我们在学习编程的过程中，除了按照要求完成创作之外，还要更多地让孩子尝试自由创作和改编。
