SD卡工作原理

1. 前言

2021.10.25
本月快要结束了，似乎写作任务并未开始。回想这个月，好像干了什么，又好像什么都没干。
这个月看起了易中天讲的诸子百家，很有意思，有种想要去看原文的冲动，上下班间隙，看起了诗经，也很有意思，虽然古文看起来很生涩，但是感受到了时代思想的共通性，越来越觉得没有解决不了的事，因为你经历的前人都有经历过，多读点书，总是好的。
本文主要是介绍SD卡是什么，虽然不能深入，至少得有个概念。

2. SD卡简介

SD卡:secure digital memory card是一种安全存储器件。属性是快闪存储器（flash eeprom），功能用来存储数据。

SD卡的特点：

• 高存储容量，可达到2TB
• 内置加密技术
• 高速数据传输，最大100MB/s
• 体积小（SD卡加接口可组成U盘）

3. SD卡的工作原理

3.1 SD卡内部结构

SD卡虽然是薄薄的一片，但是它并不是一个整体，而是由大量的集成电路组成。

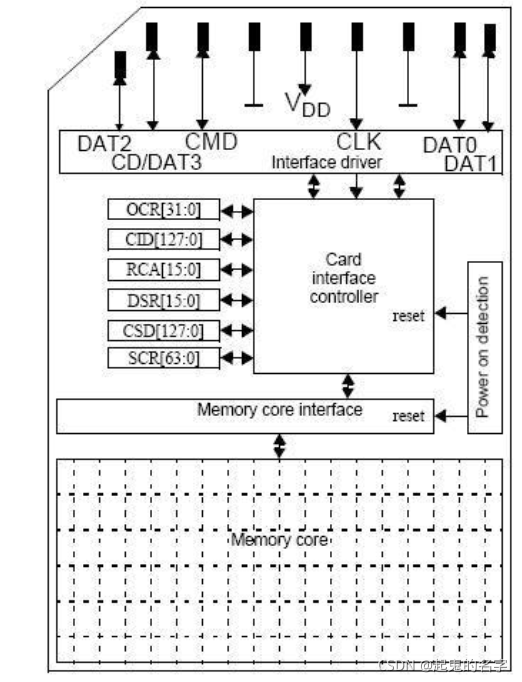

SD卡的内部结构如下：主要由信号端子，接口控制器和存储区组成。

3.2 SD卡硬件接口

SD卡主要有两种模式，SD模式和SPI模式。不同模式下，接口定义不同。下面是SD卡的引脚。

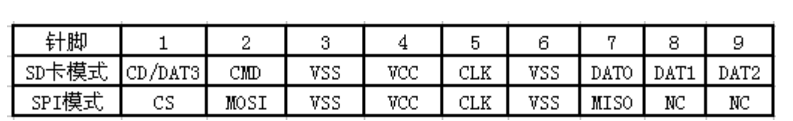

两种模式的接口定义如下

SD模式中，主要由VCC(电源)，VSS(GND)，CLK（时钟，由主控提供)，CMD(命令)，DAT0-3(数据输入输出)，由6线制组成进行通信。

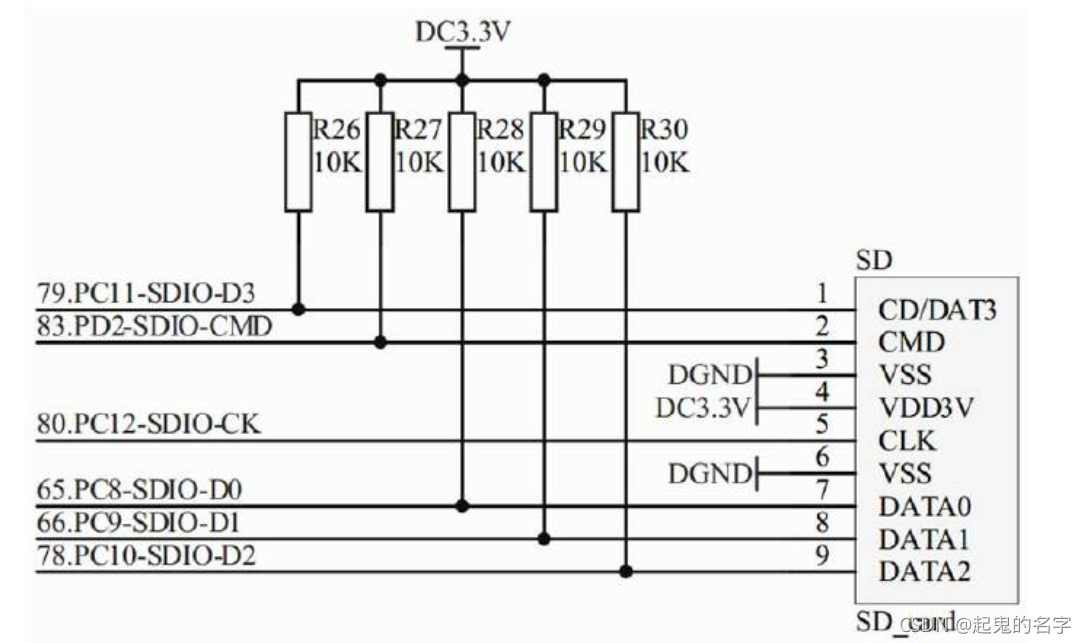

此种模式硬件连接图如下：

SPI模式，主要采用4线制通信，除了电源地外，由MISO，MOSI，CLK，CS组成。

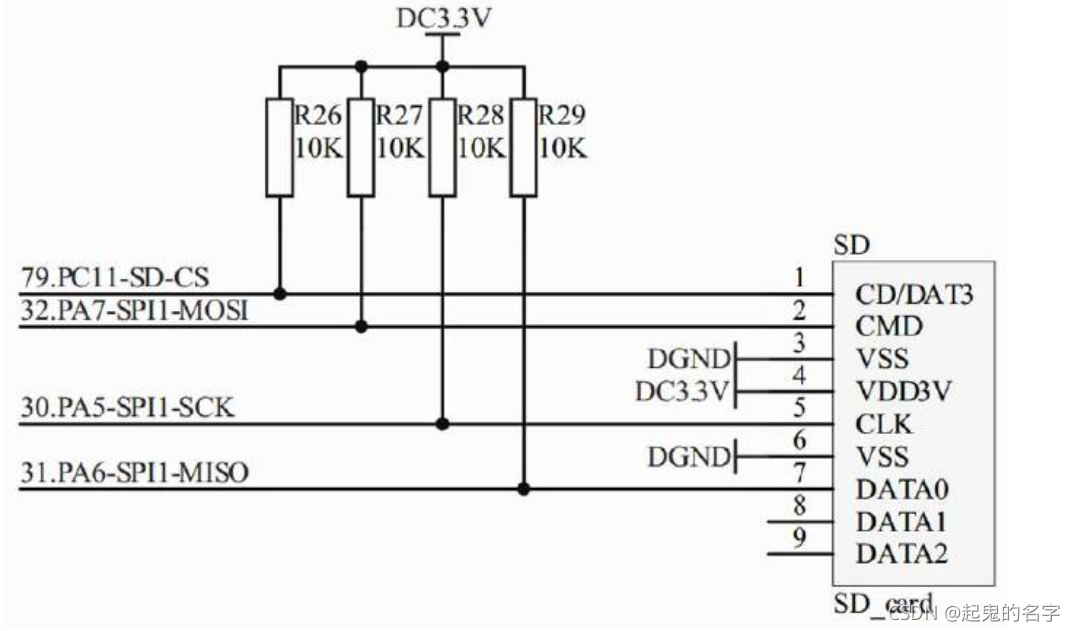

此种模式硬件连接图如下：

3.3 工作原理

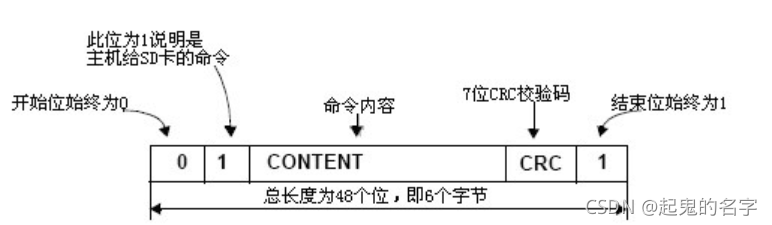

SD卡采用6个字节的命令进行通信，采用应答机制。在CS拉低后，在CMD向SD卡写入命令，等待SD卡数据线上的回应，主机接到回应后，可以向SD卡输送数据，这就是SD卡简单的工作过程。

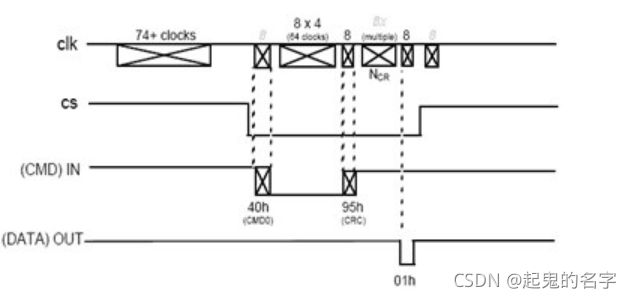

工作时序图如下：
