LCD屏的概述

1. 前言

SD卡，LCD，摄像头，以太网，DDR等的介绍，都是来源于目前要做的一块FPGA开发板，这些硬件的知识还真是的一片空白，借此机会可以多了解了解。

2. 什么是LCD屏

LCD:liquid crystal display液晶显示器。是一种采用液晶控制透光度技术的显示设备。
那么什么是液晶呢？
液晶是介于固体和液体之间的一种形态。

LCD屏的特点：

• 没有电磁辐射
• 画面显示稳定
• 体积小，耗能少

讲到LCD显示，以下俗语需要了解：
像素：由红绿蓝三个子像素组成。每一个子像素，其背后的光源都可以显现出不同的亮度级别。
灰阶：表示由最暗到最亮之间不同亮度的层次级别。256灰阶表示的是8位像素，256个亮度层次。

3. 工作原理

LCD的组成部分：背光板，上偏光板，玻璃片，液晶，彩色滤光片，下偏光板。
背光板：提供高亮度且分布均匀的光源，一般是LED产生的白光源。
偏光板：允许一定方向的光通过。LCD屏中有相互垂直的偏光板。当光通过垂直的偏光板时，产生的是黑色的光。
液晶：使得光的方向发生变化。否则只有黑白两种光。
玻璃片：用来给液晶加电压，控制液晶让光方向变化的强度。
彩色滤光片：由三原色R(Red)，G(Green)，B(Blue)组成，产生彩色光。

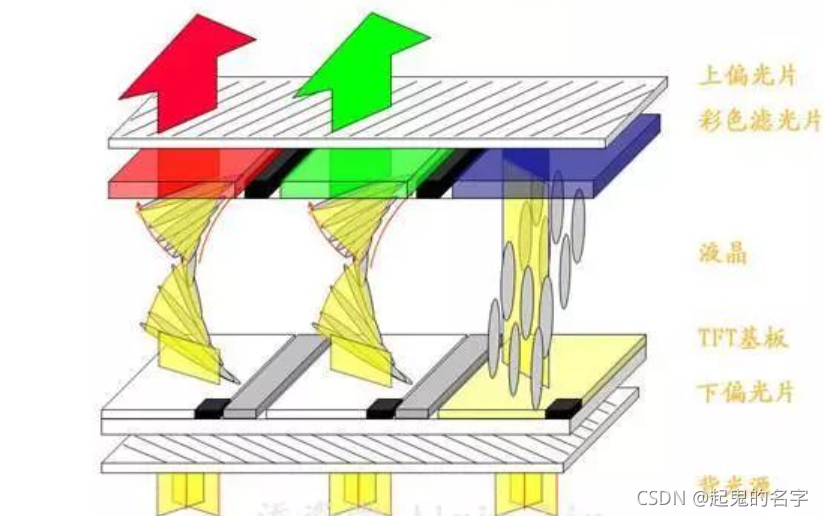

下图是LCD屏工作的示意图。

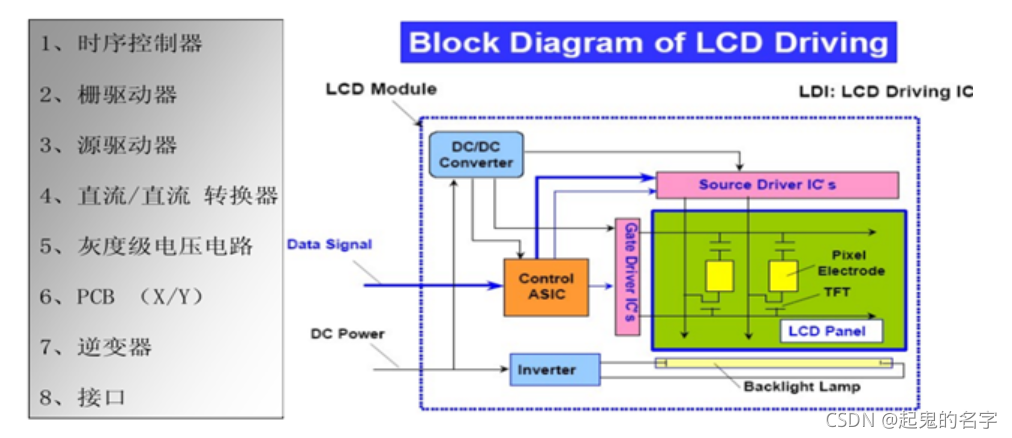

LCD的等效内部结构如下：

FPGA连接VGA驱动LCD屏时大致的工作原理：
FPGA将R,G,B像素通过DA芯片转换为模拟量输出到VGA接口上。通过控制R,G,B模拟量电压的大小即可控制颜色的变化（实际是控制液晶让光方向变化的强度），从而控制LCD屏上图像的显示。
