Launcher3--初识Launcher3

一、Launcher简介

    Launcher时开机完成后第一个启动的应用，用来展示应用列表和快捷方式、小部件等。Launcher作为第一个(开机后第一个启动的应用)展示给用户的应用程序，其设计的好坏影响到用户的体验，甚至影响用户购机的判断。所以很多品牌厂商都会不遗余力的对Launcher进行深度定制，如小米的MIUI、华为的EMUI等。Android默认的Launcher没有过多的定制，更加简洁，受到源生党的追捧，Google的Nexus系列手机基本都是用的源生Launcher，目前Android源生的Launcher版本是Launcher3，后面的相关内容也都是已Launcher3为基础。

    本篇就先来了解Launcher3的界面和功能。

二、界面和功能

   Launcher3是分两层显示的，第一层就是开机启动和用户按Home键后显示的页面(桌面)，第二层是用来展示系统中所有需要显示到Launcher上的应用(我们常说的抽屉)。当然，并非所有的Launcher都有两层结构，比如小米Launcher就只有一层结构，可根据实际需求进行设计。

1.第一层的UI

图1

    如图1，就是Launcher3的第一层，上面放置了应用图标、搜索栏、小部件等，这是我们直观的可以看到的；从代码设计的角度来说，这一个简单的界面其实是分了好几个部分的，图1中已经对各个部分做了一些注释标记，具体含义如下：

    Workspace：用来放置CellLayout，可存在多个，进行滑动、拖拽等操作

    SearchDropTarget：正常情况下显示搜索框，长按应用或小部件时，显示删除(第一层)或者卸载和应用信息(第二次)或者应用信息(不可卸载应用)

    CellLayout：用来放置应用快捷方式和小部件

    PageIndicator：页面指示器，一般情况下不止一个CellLayout

    Hotseat：热键，一般可放置四个热键，中间那个按钮点击进入第二层。

    当然，如果有很多的图标和小部件的话，一个页面肯定放不下，这样就会分多个页面展示，可同左右滑动来切换，如图2，

图2

    基本功能

    1)点击图标打开某个应用，相当于应用快捷方式；

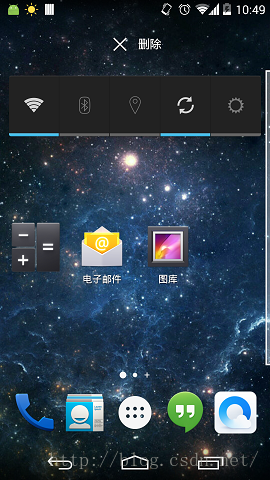

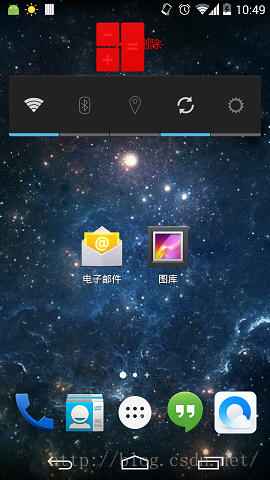

    2)长按图标移动位置或删除，如图3和图4；

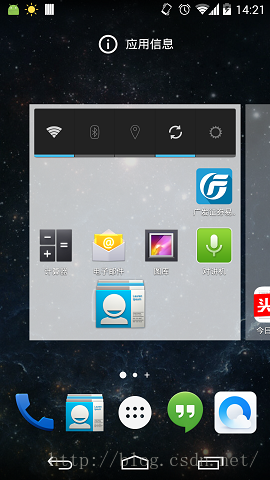

    3)也可以长按空白处，看到页面缩小了(概率图模式)，显示壁纸和小部件按钮，如图5，用来设置壁纸和添加小部件。



图3                                     图4

图5

2.第二层的UI(抽屉)

图6

    抽屉展示了所有需要显示在Launcher上的应用，这里每页显示20个，页数会根据应用的总数动态创建。提供的功能一个是启动应用，这个跟第一层结构一样；另一个是长按事件，需要区分的是系统内置应用和可卸载应用，如图7和图8)，长按系统内置应用时隐藏了卸载功能，因为系统内置应用时不可卸载的。



图7                                     图8

    虽然整个Launcher3的界面是十分简洁，但是包含大量复杂的自定义view以及触摸事件、拖拽处理等等，所以整个的实现还是比较复杂的，也是要重点分析的。

三、项目代码

    Launcher3作为一个系统组件，系统编译的时候会一同编译，但我们在分析时，为了简单起见，只需要将其作为一个app，并不需要整个的Android编译环境，所以我们用一个Launcher3的AndroidStudio版本就可以了。AndroidStudio版本也在源码的基础上将一些编译错误修改，添加了gradle编译，跟源生的基本一致。

    AndroidStudio的Launcher3代码结构，

图9

    有两个子工程，launcher3和wallpaperpick，launcher3当然就是核心代码了，wallpaperpick是壁纸选择器，在我们这个工程里面，wallpaperpick只存放了一些资源文件，相关的代码实现也是放在launcher3目录下的。

    提供一个下载地址链接： http://download.csdn.net/detail/dingfengnupt88/9564616 ，后续就用这套代码来做分析。
