动态数据图表的设计与制作

一、项目分析

1. 折线图：用于显示不同科目之间的数据变化趋势，例如添加一个动画函数，每一帧画出（体育、计算机、立法法、和平均分）折线段，实时图上的文本更新为当前的平均分。
2. 点图：对应图表中的数据，横坐标为前30名同学的排名，纵坐标为前30名同学的总分，添加一个动画函数，每一帧出现一个点图，点的大小表示同学的总成绩大小，越靠近原点坐标，说明排名越靠前。
3. 柱状图：对应图表中的数据，动画效果为，每次出现五个条形图，对应不同的颜色，每一帧向后读取一个数据，图上显示为条线图向前移动一个位置。
4. 环状图：用于表示整体中及格人数与不及格人数的相对比例，例如圆环图动图。
5. 图表：用于表示年级排名前30的学生，分别表示姓名、总分、排名。

二、项目实施思路

数据导入：从Excel文件中读取数据，包括体育、计算机、立法法成绩，总分和平均分。对数据进行切片和格式化处理，例如保留一位小数。

背景和布局设置：插入背景图片，并设置坐标轴和图例为不显示。调整子图布局以确保图片填充满整个figure。

绘制图表：创建散点图、折线图、饼图、圆环图和条形图等多种图表。在图表中使用丰富的颜色、标记和文本，增强视觉效果。设置图表的标题、标签和图例，提高可读性。

动画效果：为散点图、折线图和条形图添加动态效果。动画效果包括数据点的动态生成、折线的动态绘制和条形图的动态更新。

交互性设计：虽然代码中没有直接的交互性功能，但通过动态更新图表，实现了数据的交互式展示。

样式和颜色编码：使用了中文字符集和自定义字体，以支持中文显示。使用了不同的颜色编码，以区分不同的数据集和图表类型。

项目整合：将不同的图表绘制和数据预处理操作分成了多个函数。注释提供了对代码功能的简要说明，有助于理解代码的逻辑。

三、项目实施技术路线

安装依赖库：确保Python环境中已安装matplotlib、openpyxl、numpy等必要的库，用于数据处理和可视化。

配置显示：通过调整matplotlib的配置，比如设置中文字体，支持中文显示，以及定义颜色方案，为后续绘图做准备。

数据读取：使用openpyxl读取Excel文件中的数据，具体到“2012级法律”工作表。

数据整理：提取特定列的数据，如体育、计算机、立法法等科目的成绩，总分、平均分，以及学生姓名和排名。

数据清洗：对数据进行基本的格式化处理，如对成绩进行四舍五入处理，便于后续绘图。

散点图：展示总体数据统计（人数、总分、平均分）的动态散点图，每个点代表一项统计指标。

折线图：动态展示体育、计算机、立法法成绩以及平均分随时间（或学生编号）变化的趋势。

表格：静态展示排名前30名的学生姓名、总分和排名。

圆环图：动态显示体育及格率与不及格率，采用创意设计展示。

动态点图与条形图：分别展示学生成绩分布和特定学生的成绩条形图。

动态更新：利用FuncAnimation实现多个图表元素的动态变化，增强了可视化效果的吸引力和信息传递能力。

色彩与标记：精心挑选的颜色编码和标记样式，使得不同数据类别易于区分，同时保持图表的美观。

透明背景与去除边框：设置图表区域背景透明，并移除不必要的边框，使视觉焦点集中在数据上。

自定义文本与注释：在图表中添加标题、注释和说明文字，提高图表的自解释性。

四、结果分析

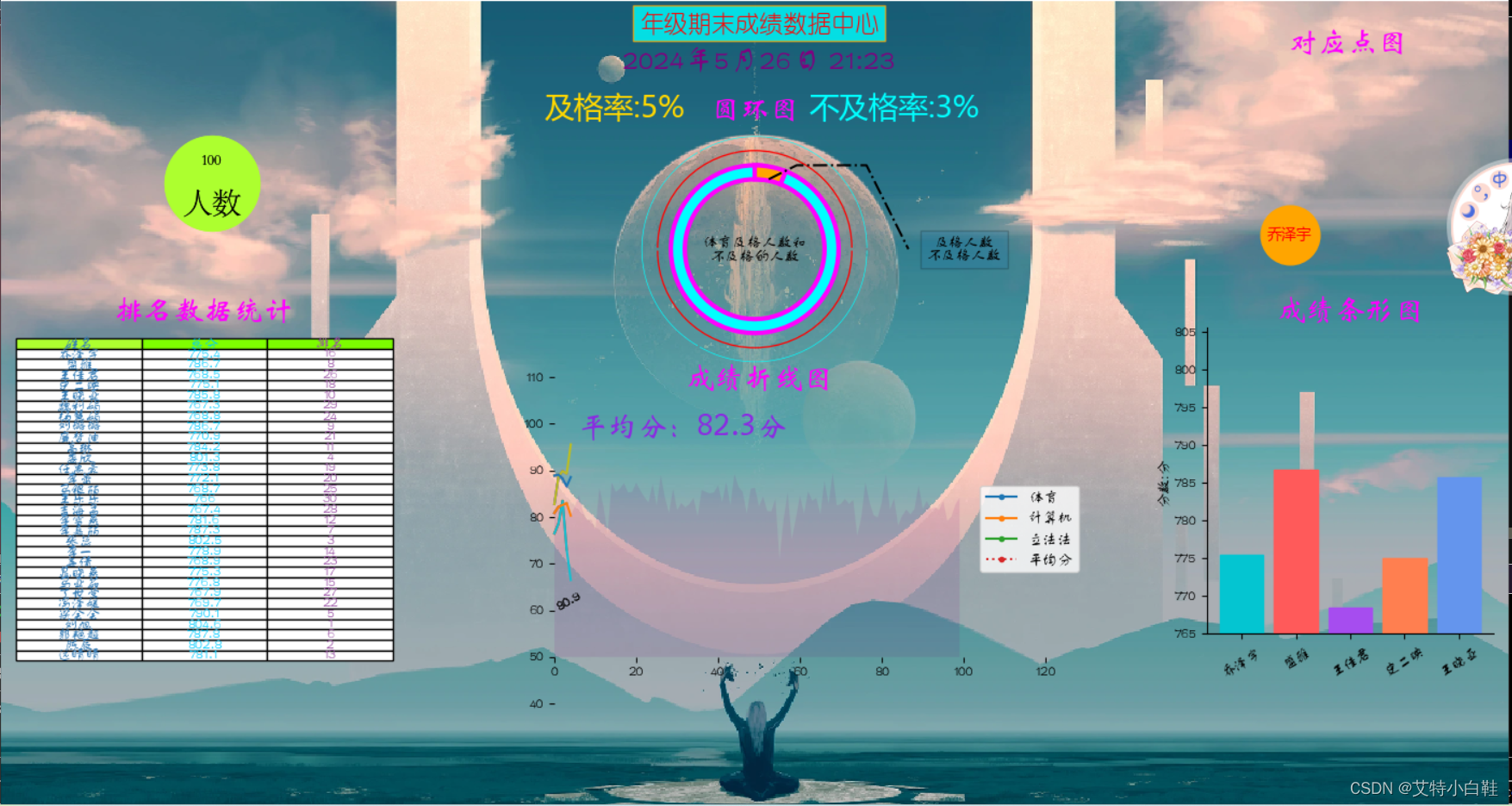

图4-1 数据可视化仪表盘的设计与制作开始
