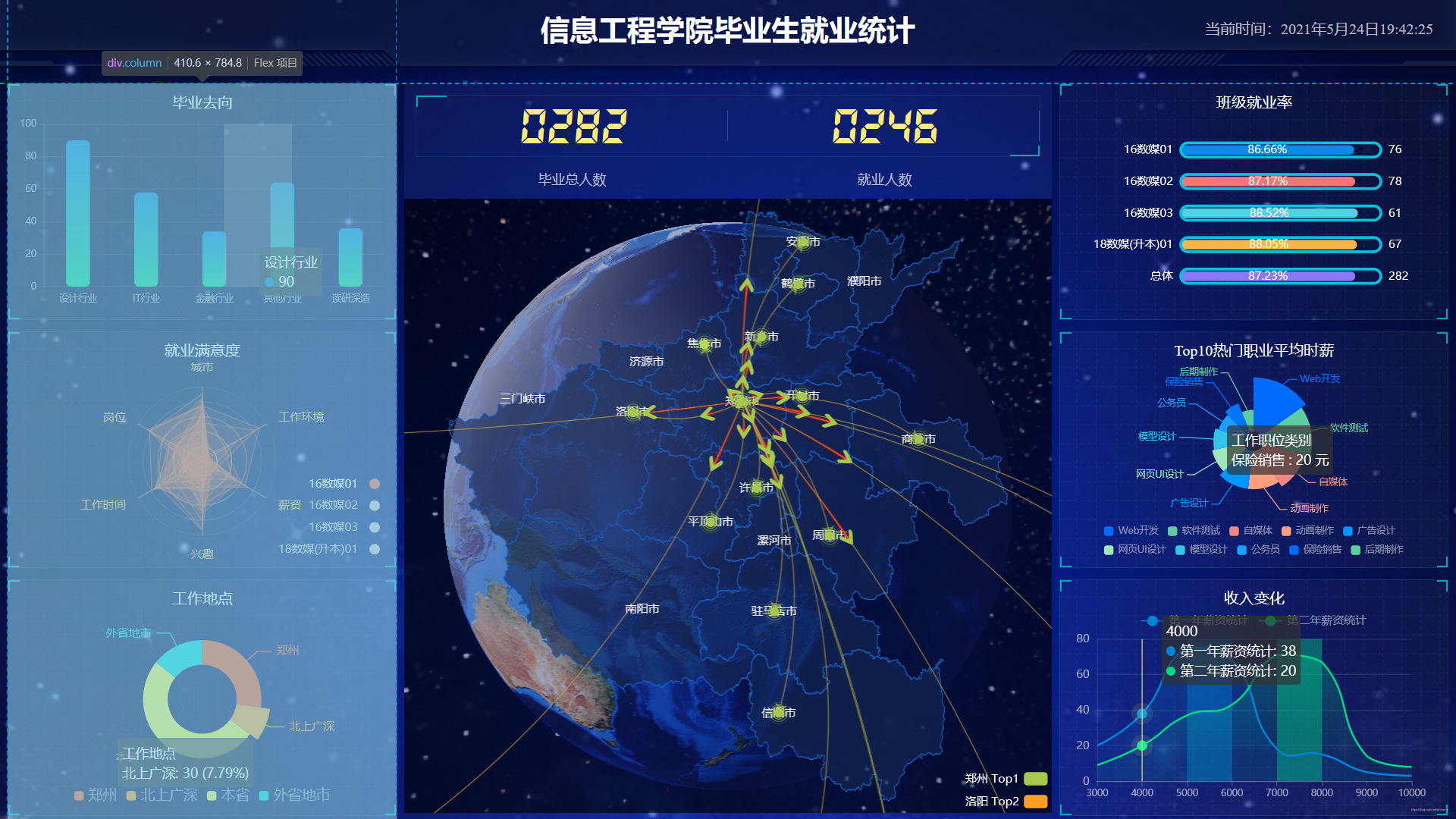

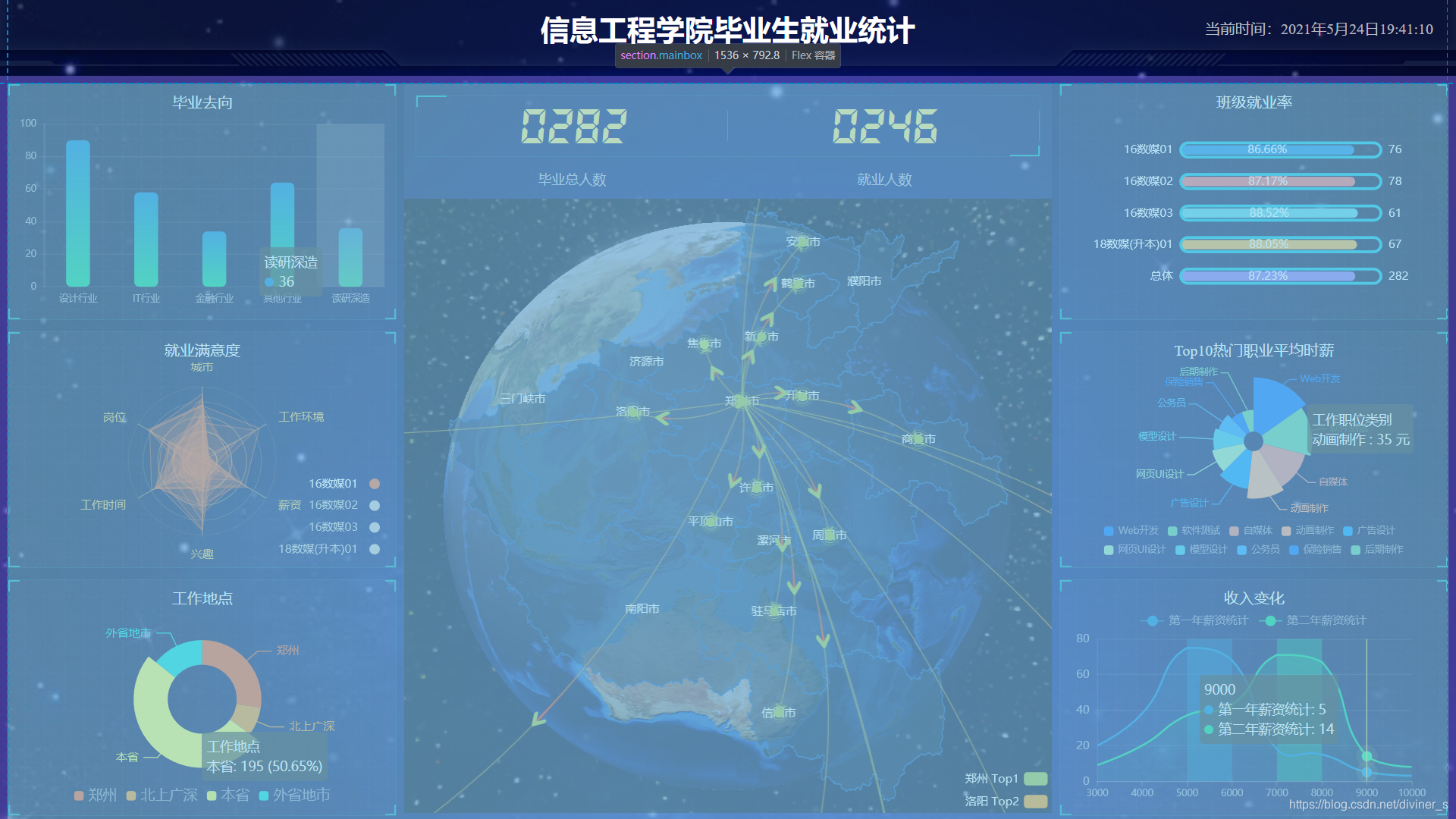

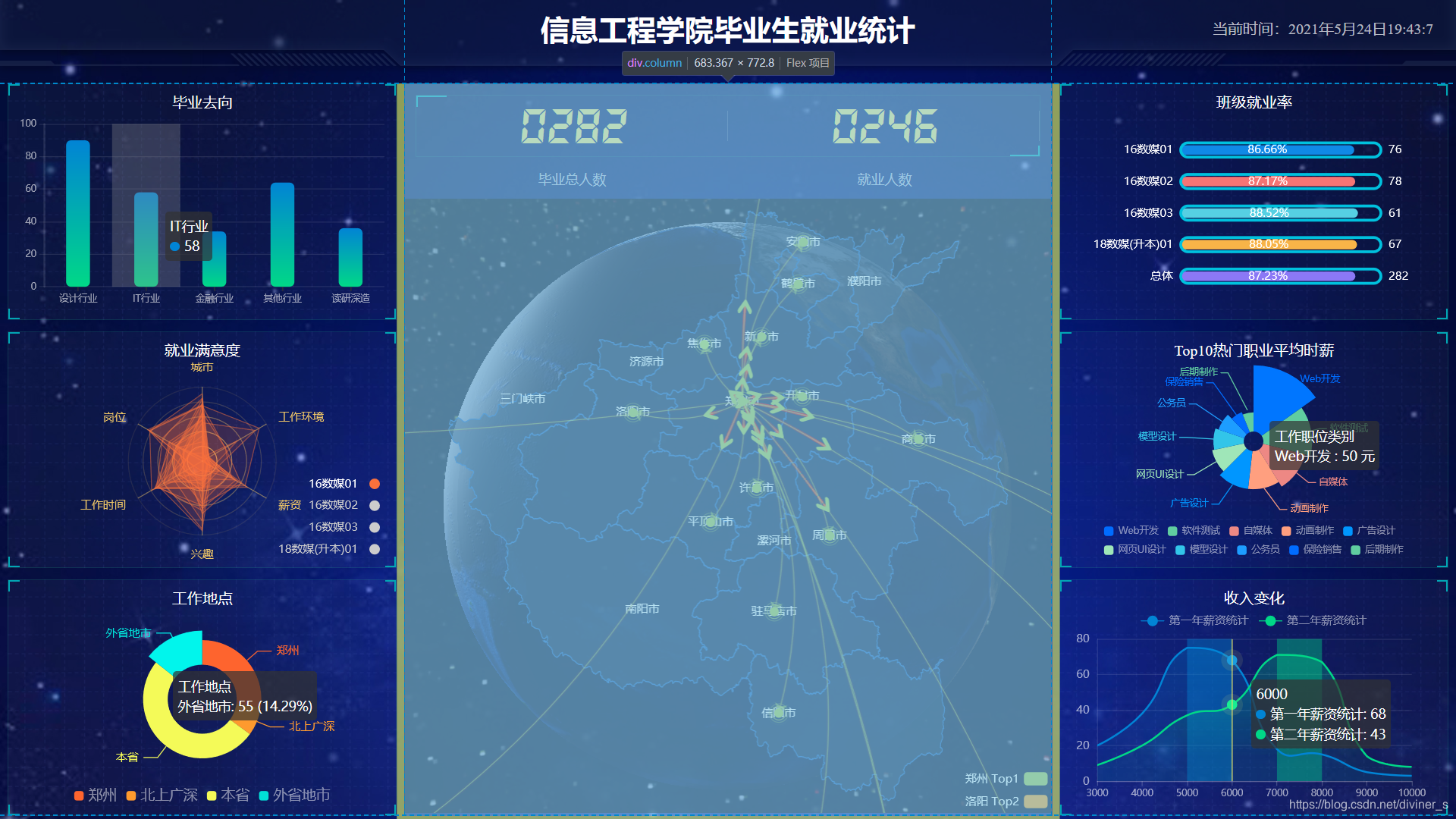

项目最终效果图：

此篇博客为自己学习pink老师的课后完成的项目的总结与记录，仅供交流参考。版权所有，转载请标注原作者！
使用echarts技术做的可视图，此外其项目包含的技术有html、css、js、jquerry、ajax、websocket、koa等。
此项目将前后端分离。

文章目录

界面布局

界面布局

界面采用css3的Flex布局

为了使代码更为整洁，我们将布局全部放在css中。

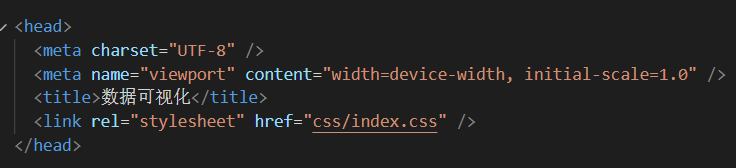

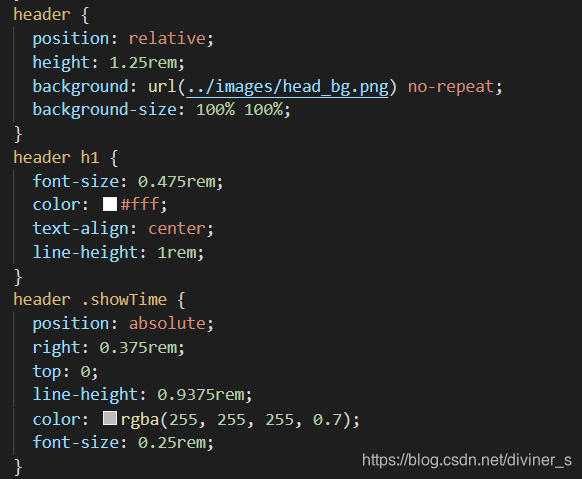

在index.html中引用index.css文件
在这里插入图片描述

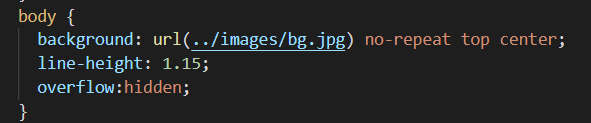

基础设置body

在css中background属性设置背景图
line-height属性表示行高，设置为1.15
溢出隐藏overflow:hidden

header布局

布局格式设置为相对位置
高度为100px
背景图，在容器内显示
缩放比例为 100%
h1 标题部分白色 38像素居中显示行高为 80像素
时间模块 showTime 定位右侧 right 为 30px 行高为 75px 文字颜色为：rgba(255, 255, 255, 0.7) 而文字大小为 20像素

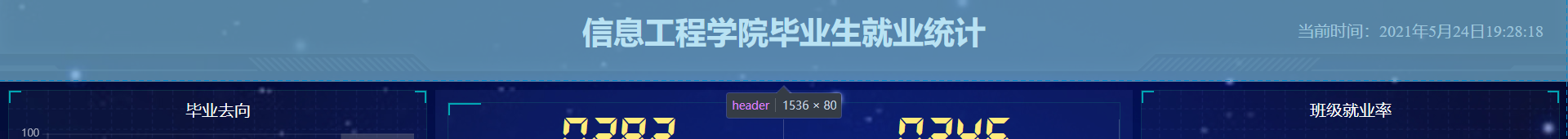

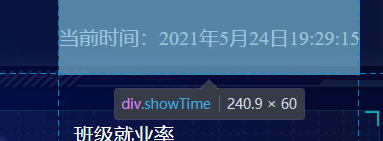

得到图为所示：
在这里插入图片描述

获取当前时间代码：

<script>
      var t = null;
      t = setTimeout(time, 1000); //开始运行
      function time() {
        clearTimeout(t); //清除定时器
        dt = new Date();
        var y = dt.getFullYear();
        var mt = dt.getMonth() + 1;
        var day = dt.getDate();
        var h = dt.getHours(); //获取时
        var m = dt.getMinutes(); //获取分
        var s = dt.getSeconds(); //获取秒
        document.querySelector(".showTime").innerHTML =
          "当前时间：" + y + "年" + mt + "月" + day + "日" + h + ":" + m + ":" + s;
        t = setTimeout(time, 1000); //设定定时器，循环运行
      }
</script>

mainbox 主题设置

设置一个内边距距上下左右10px

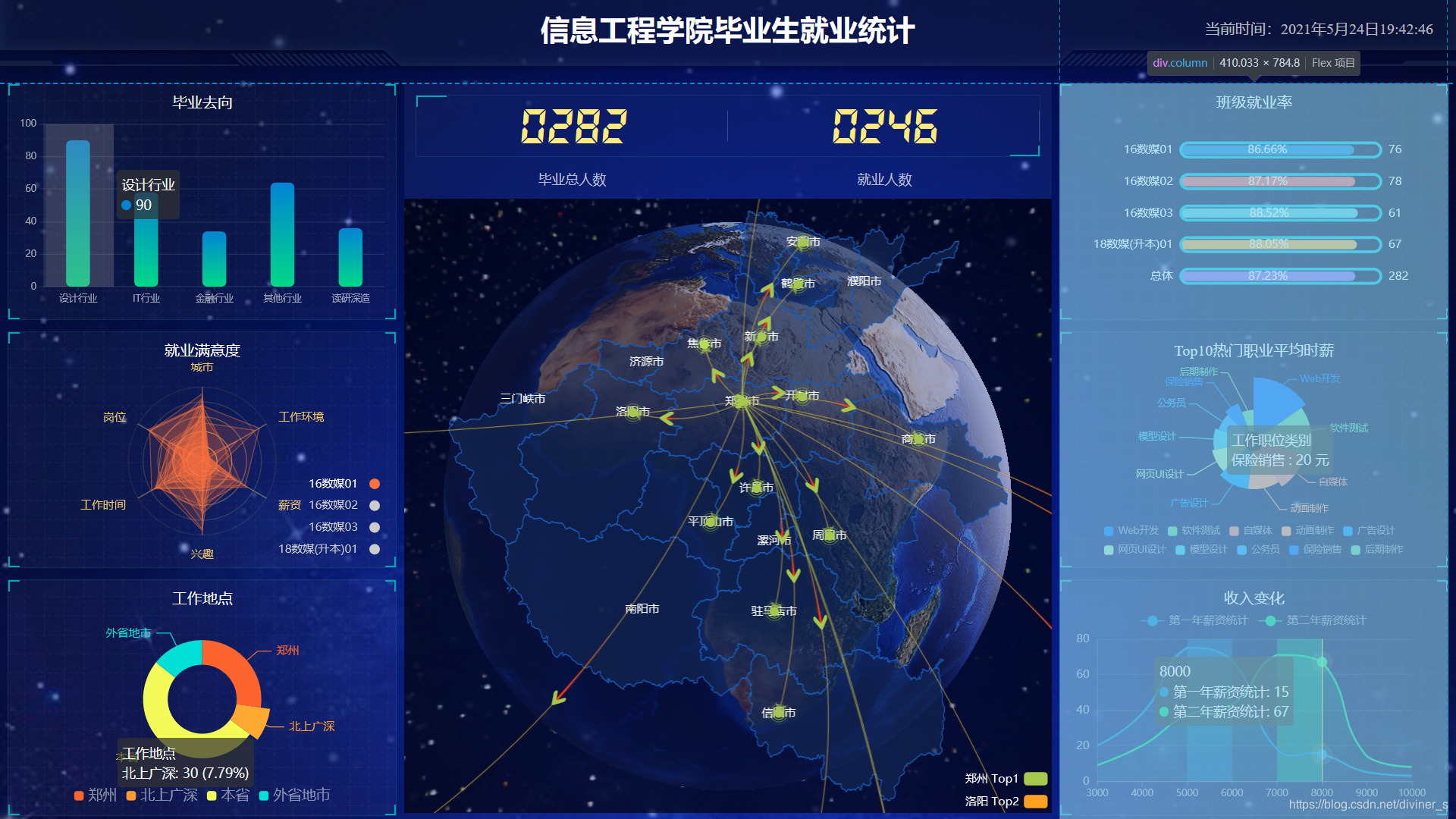

column列容器，分为三列：占比：3:5:3
在这里插入图片描述

CSS代码：

body{
}
.mainbox {
  display: flex;
  min-width: 1024px;/*最小宽度*/
  max-width: 1920px;/*最大宽度*/
  margin: 0 auto;
  padding: 0.125rem 0.125rem 0;
}
.mainbox .column {
  flex: 3;
}
.mainbox .column:nth-child(2) {
  flex: 5;
  margin: 0 0.125rem 0.1875rem;
  overflow: hidden;
}

mainbox面板模板

高度为 310px
border边框属性：border-width border-style border-color
即：1px solid（实线） rgba(25, 186, 139, 0.17)
加入line.jpg 背景图片
padding为上为 0 左右 15px 下为 40px
下外边距是 15px
利用panel 盒子 before 和after 制作上面两个角大小为 10px 线条为 2px solid #02a6b5
新加一个盒子before 和after 制作下侧两个角宽度高度为 10px

CSS代码：

.mainbox .panel {
  position: relative;
  height: 3.9rem;
  padding: 0 0.1875rem 0.5rem;
  border: 1px solid rgba(25, 186, 139, 0.17);
  margin-bottom: 0.1875rem;
  background: url(../images/line.png) rgba(255, 255, 255, 0.03);
}
/* 左上角转角 */
.mainbox .panel::before {
  position: absolute;
  top: 0;
  left: 0;
  width: 10px;
  height: 10px;
  border-left: 2px solid #02a6b5;
  border-top: 2px solid #02a6b5;
  content: "";
}
/* 右上角转角 */
.mainbox .panel::after {
  position: absolute;
  top: 0;
  right: 0;
  width: 10px;
  height: 10px;
  border-right: 2px solid #02a6b5;
  border-top: 2px solid #02a6b5;
  content: "";
}
/* panel下方盒子 */
.mainbox .panel .panel-footer {
  position: absolute;
  bottom: 0;
  left: 0;
  width: 100%;
}
/* 左下角转角 */
.mainbox .panel .panel-footer::before {
  position: absolute;
  left: 0;
  bottom: 0;
  width: 10px;
  height: 10px;
  border-left: 2px solid #02a6b5;
  border-bottom: 2px solid #02a6b5;
  content: "";
}
/* 右下角转角 */
.mainbox .panel .panel-footer::after {
  position: absolute;
  bottom: 0;
  right: 0;
  width: 10px;
  height: 10px;
  border-right: 2px solid #02a6b5;
  border-bottom: 2px solid #02a6b5;
  content: "";
}

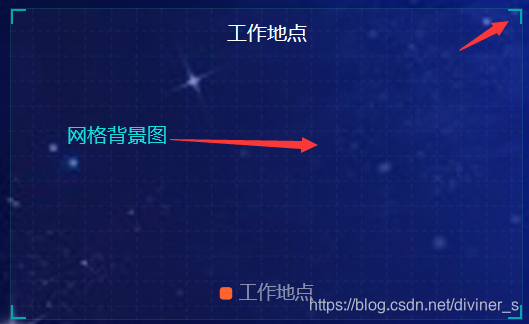

panel内部块模板布局

在这里插入图片描述
六块布局均一样。因此套用一个模板。

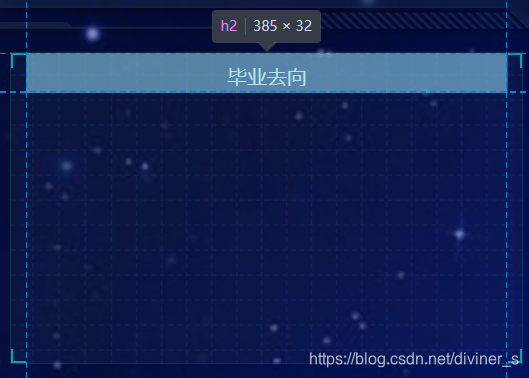

标题模块 h2 高度为 48px 文字颜色为白色文字大小为 20px

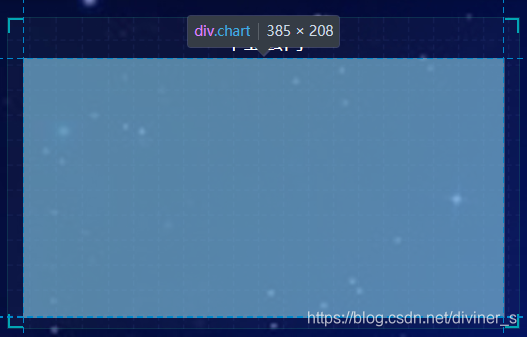

图标内容模块 chart 高度 240px
以上可以作为panel公共样式部分

在这里插入图片描述

/* panel盒子内h2标题设置 */
.mainbox .panel h2 {
  height: 0.5rem;
  color: #fff;
  line-height: 0.6rem;
  text-align: center;
  font-size: 0.25rem;
  font-weight: 400;
}
/* chart模板设置 */
.mainbox .panel .chart {
  height: 3.25rem;
}

中央布局

上面是no 数字模块
下面是map 地图模块

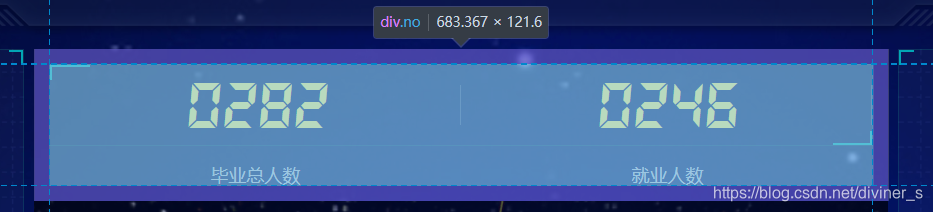

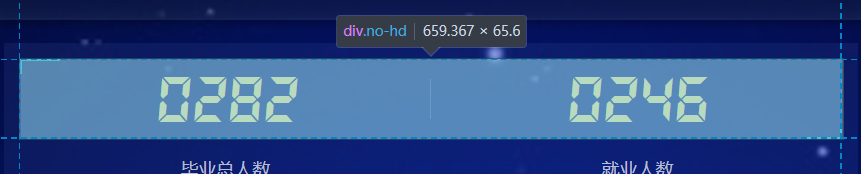

no模块布局

在这里插入图片描述

 /* 数字模块 no  背景颜色rgba(101, 132, 226, 0.1)  内边距15px */
.no {
  background: rgba(101, 132, 226, 0.1);
  padding: 0.1875rem;
}
/* no边框设置 */
.no .no-hd {
  position: relative;
  border: 1px solid rgba(25, 186, 139, 0.17);
}
/* 左上转角配置 */
.no .no-hd::before {
  position: absolute;
  top: 0;
  left: 0;
  content: "";
  width: 30px;
  height: 10px;
  border-top: 2px solid #02a6b5;
  border-left: 2px solid #02a6b5;
}
/*  右下转角配置 */
.no .no-hd::after {
  position: absolute;
  bottom: 0;
  right: 0;
  content: "";
  width: 30px;
  height: 10px;
  border-right: 2px solid #02a6b5;
  border-bottom: 2px solid #02a6b5;
}
/*  no模块header部分 */
.no .no-hd ul {
  display: flex;
}
/* ul标签配置 li标签配置 */
.no .no-hd ul li {
  position: relative;
  flex: 1;
  line-height: 1rem;
  font-size: 0.875rem;
  color: #ffeb7b;
  text-align: center;
  font-family: "electronicFont";
}
/* 小竖线 */
.no .no-hd ul li::after {
  content: "";
  position: absolute;
  top: 25%;
  right: 0;
  height: 50%;
  width: 1px;
  background: rgba(255, 255, 255, 0.2);
}
/* no模板下半部分 */
.no .no-bd ul {
  display: flex;
}
/* ul标签配置 li标签配置 */
.no .no-bd ul li {
  flex: 1;
  text-align: center;
  color: rgba(255, 255, 255, 0.7);
  font-size: 0.225rem;
  height: 0.5rem;
  line-height: 0.5rem;
  padding-top: 0.125rem;
}

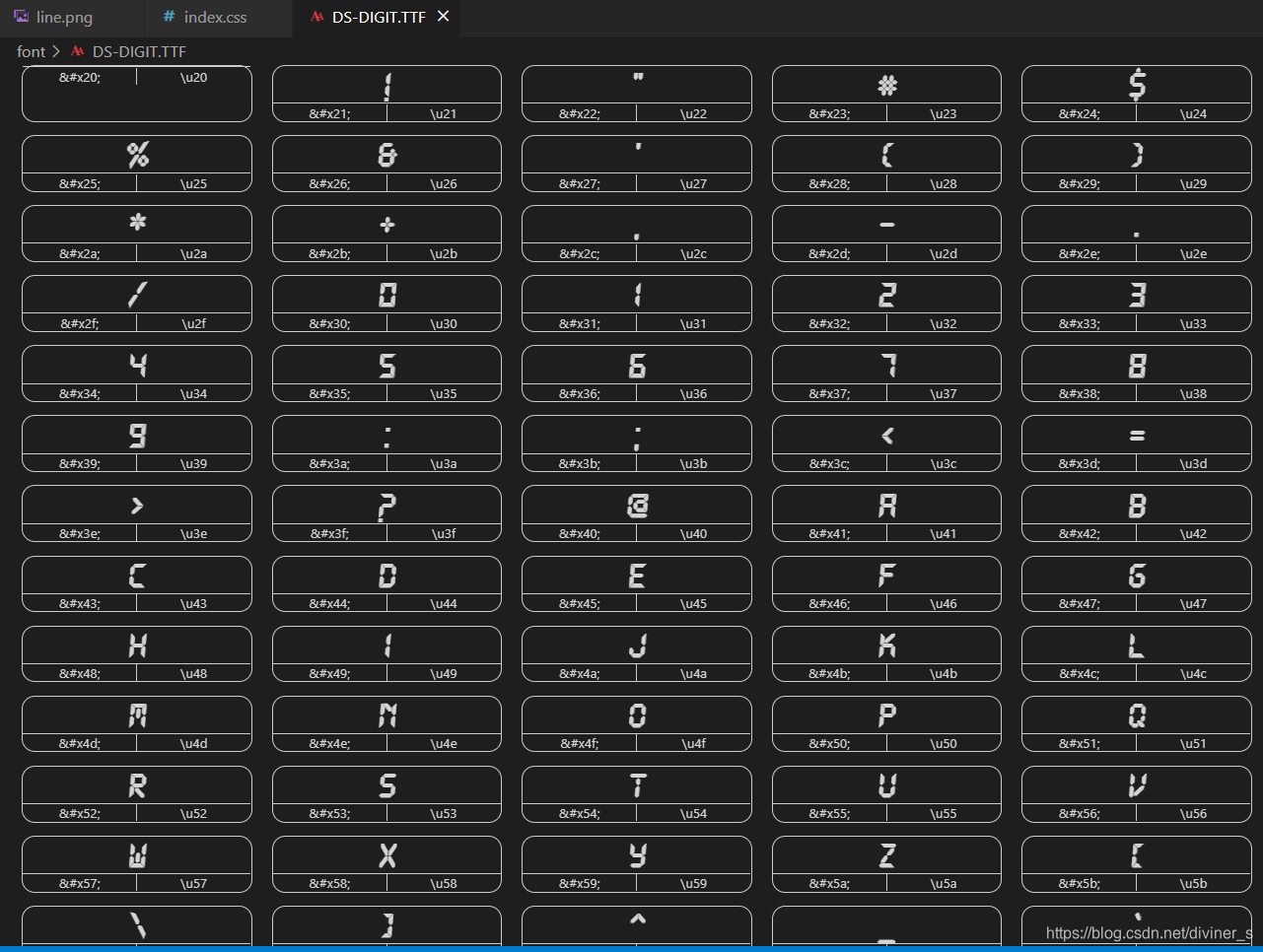

字体配置：

/* 声明字体*/
@font-face {
  font-family: electronicFont;
  src: url(../font/DS-DIGIT.TTF);
}

在这里插入图片描述

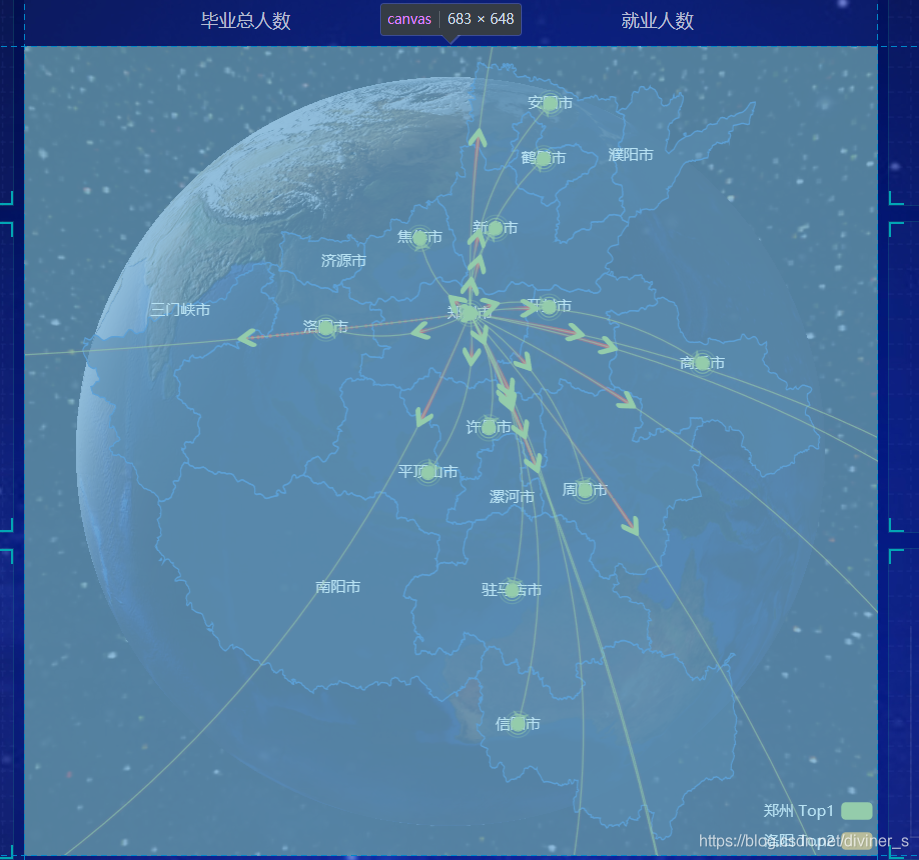

map模块布局

地图模块制作：

地图模块高度为 810px 里面包含2个盒子 chart 放图表模块球体盒子旋转1 旋转2
球体图片模块 map1 大小为 518px 要加背景图片因为要缩放100% 定位到最中央透明度 .3

.map {
  position: relative;
  height: 10.125rem;
}
.map .map1 {
  position: absolute;
  top: 50%;
  left: 50%;
  transform: translate(-50%, -50%);
  height: 10.125rem;
  width: 100%;
  opacity: 0.65; /*透明度*/
  background-size: 100% 100%;
}
/* 放置图标模块 */
.map .chart {
  position: relative;
  top: 0;
  left: 0;
  width: 100%;
  height: 10.125rem;
}

屏幕约束

/* 约束屏幕尺寸 */
@media screen and (max-width: 1024px) {
  html {
    font-size: 42px !important;
  }
}
@media screen and (min-width: 1920px) {
  html {
    font-size: 80px !important;
  }
}

布局html代码

index.html

<!DOCTYPE html>
<html lang="en">

<head>
  <meta charset="UTF-8" />
  <meta name="viewport" content="width=device-width, initial-scale=1.0" />
  <title>数据可视化</title>
  <link rel="stylesheet" href="css/index.css" />
</head>

<body>
  <!-- 头部的盒子 -->
  <header onclick="window.location.href= 'index.html';return false">
    <h1>信息工程学院毕业生就业统计</h1>
    <div class="showTime"></div>
    <script>
      var t = null;
      t = setTimeout(time, 1000); //开始运行
      function time() {
        clearTimeout(t); //清除定时器
        dt = new Date();
        var y = dt.getFullYear();
        var mt = dt.getMonth() + 1;
        var day = dt.getDate();
        var h = dt.getHours(); //获取时
        var m = dt.getMinutes(); //获取分
        var s = dt.getSeconds(); //获取秒
        document.querySelector(".showTime").innerHTML =
          "当前时间：" + y + "年" + mt + "月" + day + "日" + h + ":" + m + ":" + s;
        t = setTimeout(time, 1000); //设定定时器，循环运行
      }
    </script>
  </header>

  <!-- 页面主体部分 -->
  <section class="mainbox">
    <div class="column">
      <!-- 列标签 -->
      <div class="panel bar">
        <!--柱状图-->
        <h2>毕业去向</h2>
        <div class="chart"></div>
        <div class="panel-footer"></div>
      </div>
      <div class="panel radar">
        <!--雷达图-->
        <h2>就业满意度</h2>
        <div class="chart"></div>
        <div class="panel-footer"></div>
      </div>
      <div class="panel pie">
        <!--扇形图-->
        <h2>工作地点</h2>
        <div class="chart">图表</div>
        <div class="panel-footer"></div>
      </div>
    </div>
    <div class="column">
      <!-- no模块制作 -->
      <div class="no">
        <div class="no-hd">
          <ul>
            <li>0282</li>
            <li>0246</li>
          </ul>
        </div>
        <div class="no-bd">
          <ul>
            <li>毕业总人数</li>
            <li>就业人数</li>
          </ul>
        </div>
      </div>
      <!-- 地图模块 -->
      <div class="map">
        <div class="map1" id="globe3D"></div>
        <div class="chart"></div>
      </div>
    </div>
    <div class="column">
      <div class="panel bar2">
        <h2>班级就业率</h2>
        <div class="chart">图表</div>
        <div class="panel-footer"></div>
      </div>
      <div class="panel pie2">
        <h2>Top10热门职业平均时薪</h2>
        <div class="chart">图表</div>
        <div class="panel-footer"></div>
      </div>
      <div class="panel line">
        <!--雷达图-->
        <h2>收入变化</h2>
        <div class="chart"></div>
        <div class="panel-footer"></div>
      </div>
    </div>
  </section>
  <script src="js/flexible.js"></script>
  <script src="js/echarts.min.js"></script>
  <!-- 先引入jquery -->
  <script src="js/jquery-3.3.1.min.js"></script>
  <!-- 必须先引入china.js 这个文件 因为中国地图需要 -->
  <script src="js/echarts-map-henan.js"></script>
  <script type="text/javascript" src="js/echarts-gl.min.js"></script>
  <script src="js/index.js"></script>
  <script src="js/socket_service.js"></script>
</body>

</html>

</script>

布局css代码

// css 初始化
* {
  margin: 0;
  padding: 0;
  box-sizing: border-box;
}
li {
  list-style: none;
}
/* 声明字体*/
@font-face {
  font-family: electronicFont;
  src: url(../font/DS-DIGIT.TTF);
}
body {
  background: url(../images/bg.jpg) no-repeat top center;
  line-height: 1.15;
}
header {
  position: relative;
  height: 1.25rem;
  background: url(../images/head_bg.png) no-repeat;
  background-size: 100% 100%;
  h1 {
    font-size: 0.475rem;
    color: #fff;
    text-align: center;
    line-height: 1rem;
  }
  .showTime {
    position: absolute;
    right: 0.375rem;
    top: 0;
    line-height: 0.9375rem;
    color: rgba(255, 255, 255, 0.7);
    font-size: 0.25rem;
  }
}





// 页面主体盒子
.mainbox {
  display: flex;
  min-width: 1024px;
  max-width: 1920px;
  margin: 0 auto;
  padding: 0.125rem 0.125rem 0;
  .column {  //
    flex: 3;
  }
  .column:nth-child(2) {
    flex: 5;
    margin: 0 0.125rem 0.1875rem;
    overflow: hidden;  //溢出隐藏
  }
  .panel {
    position: relative;
    height: 5.8rem;
    //height: 100rem;
    padding: 0 0.1875rem 0.5rem;  //内边距上右下左
    border: 1px solid rgba(25, 186, 139, 0.17);
    margin-bottom: 0.1875rem;
    background: url(../images/line\(1\).png) rgba(255, 255, 255, 0.03);
    &::before {   //图表左上侧拐角图标
      position: absolute;
      top: 0;
      left: 0;
      width: 10px;
      height: 10px;
      border-left: 2px solid #02a6b5;
      border-top: 2px solid #02a6b5;
      content: "";
    }
    &::after { //图表右上侧拐角图标
      position: absolute;
      top: 0;
      right: 0;
      width: 10px;
      height: 10px;
      border-right: 2px solid #02a6b5;
      border-top: 2px solid #02a6b5;
      content: "";
    }
    .panel-footer {
      position: absolute;
      bottom: 0;
      left: 0;
      width: 100%;
      &::before { //图表左下侧拐角图标
        position: absolute;
        left: 0;
        bottom: 0;
        width: 10px;
        height: 10px;
        border-left: 2px solid #02a6b5;
        border-bottom: 2px solid #02a6b5;
        content: "";
      }
      &::after { //图表右下侧拐角图标
        position: absolute;
        bottom: 0;
        right: 0;
        width: 10px;
        height: 10px;
        border-right: 2px solid #02a6b5;
        border-bottom: 2px solid #02a6b5;
        content: "";
      }
    }
    h2 {
      height: 0.6rem;
      color: #fff;
      line-height: 0.6rem;
      text-align: center;
      font-size: 0.25rem;
      font-weight: 400;
      a {
        color: #fff;
        text-decoration: none;
        margin: 0 0.125rem;
      }
    }
    .chart {
      height: 3rem;
    }
  }
}
// no数字模块
.no {
  background: rgba(101, 132, 226, 0.1);
  padding: 0.1875rem;
  .no-hd {
    position: relative;
    border: 1px solid rgba(25, 186, 139, 0.17);
    &::before {
      position: absolute;
      top: 0;
      left: 0;
      content: "";
      width: 30px;
      height: 10px;
      border-top: 2px solid #02a6b5;
      border-left: 2px solid #02a6b5;
    }
    &::after {
      position: absolute;
      bottom: 0;
      right: 0;
      content: "";
      width: 30px;
      height: 10px;
      border-right: 2px solid #02a6b5;
      border-bottom: 2px solid #02a6b5;
    }
    ul {
      display: flex;
      li {
        position: relative;
        flex: 1;
        line-height: 1rem;
        font-size: 0.875rem;
        color: #ffeb7b;
        text-align: center;
        font-family: "electronicFont";
        &::after {
          content: "";
          position: absolute;
          top: 25%;
          right: 0;
          height: 50%;
          width: 1px;
          background: rgba(255, 255, 255, 0.2);
        }
      }
    }
  }
  .no-bd {
    ul {
      display: flex;
      li {
        flex: 1;
        text-align: center;
        color: rgba(255, 255, 255, 0.7);
        font-size: 0.225rem;
        height: 0.5rem;
        line-height: 0.5rem;
        padding-top: 0.125rem;
      }
    }
  }
}
.map {
  position: relative;
  height: 10.125rem;
  .chart {
    position: absolute;
    top: 0;
    left: 0;
    // background-color: pink;
    width: 100%;
    height: 10.125rem;
  }
}

/* 约束屏幕尺寸 */
@media screen and (max-width: 1024px) {
  html {
    font-size: 42px !important;
  }
}
@media screen and (min-width: 1920px) {
  html {
    font-size: 80px !important;
  }
}
