GPIO输入电路

GPIO分为输入和输出，前面我们一直用的是输出

输出：对外输出高低电平信号（信号发送）

输入：读取外部电路的高低电平信号或电压值

输入模式：

有四种，前三种是数字信号（0，1）的输入

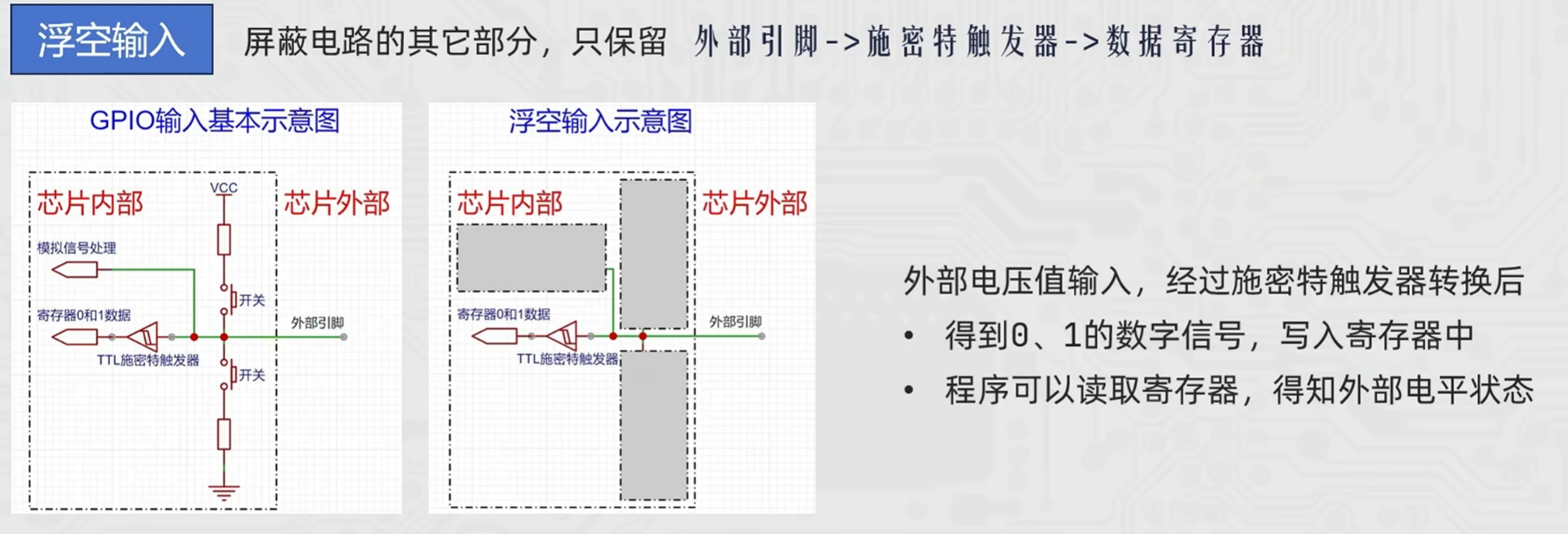

1.浮空输入

外部引脚接低电平，寄存器中写入0

外部引脚接高电平，寄存器中写入1

外部不接东西，那我们就不知道寄存器中是什么，可能是0也可能是1

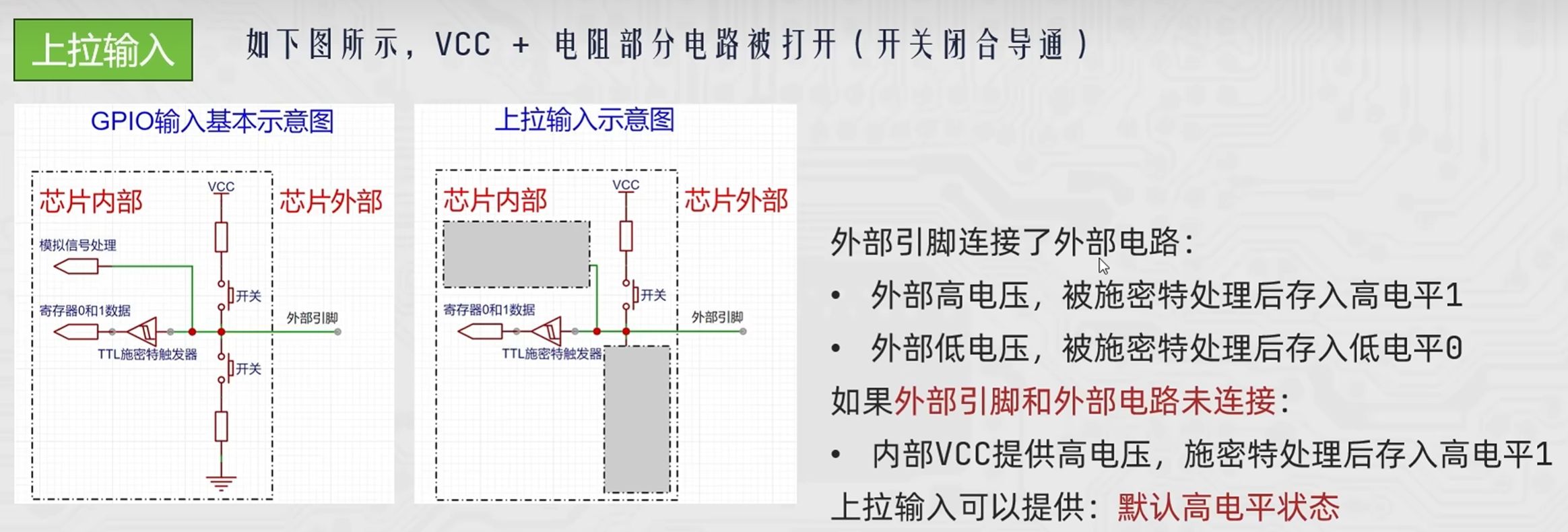

2.上拉输入（默认高电平状态）

和浮空输入不一样的地方：外部不接东西的时候，芯片内部的VCC提供高电压，寄存器中写入1

外部接低电平，虽然芯片内部有VCC但是寄存器还是写入0，因为上拉电阻的阻值很大，内部的VCC的电压几乎完全被电阻分走了，类比一下：

上拉电阻就像一个细水管，只能流很小的水，而外部低电平就像一个大水沟，把水全吸走了，引脚电压就像水池水位，被大水沟拉到低水位，所以施密特触发器检测到的还是低电平。

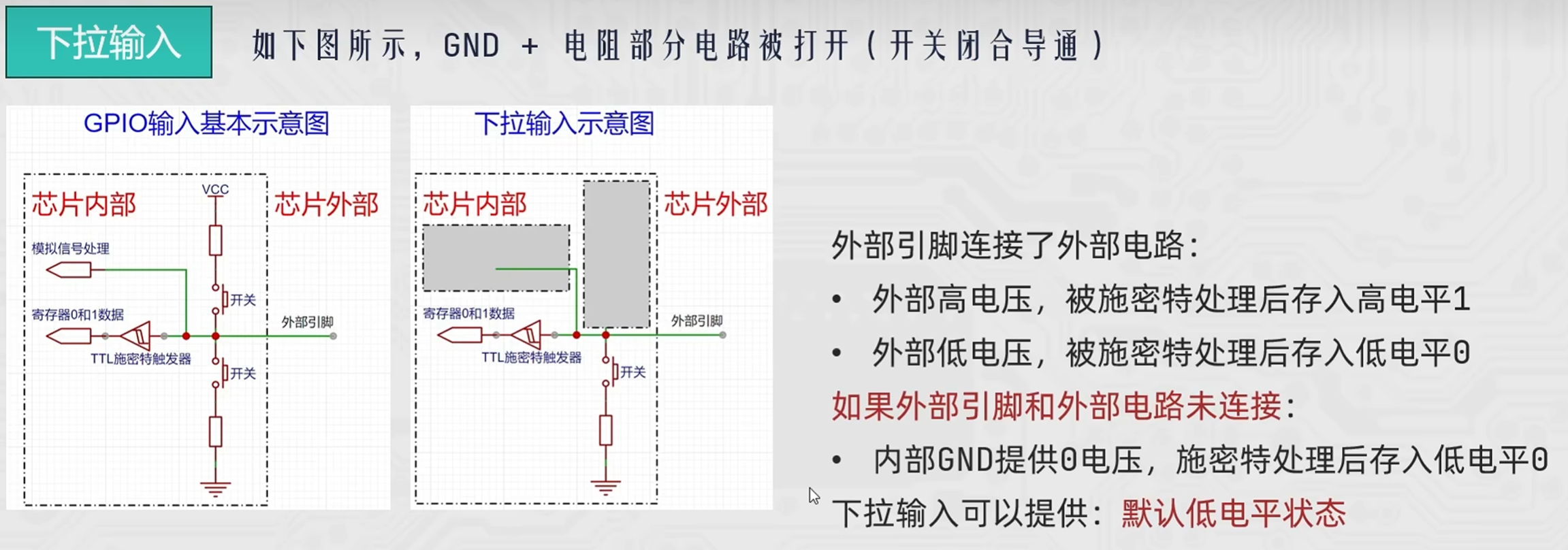

3.下拉输入（默认低电平状态）

和浮空不同的地方：外部不接东西的时候，芯片内部GND提供低电平，寄存器写入0

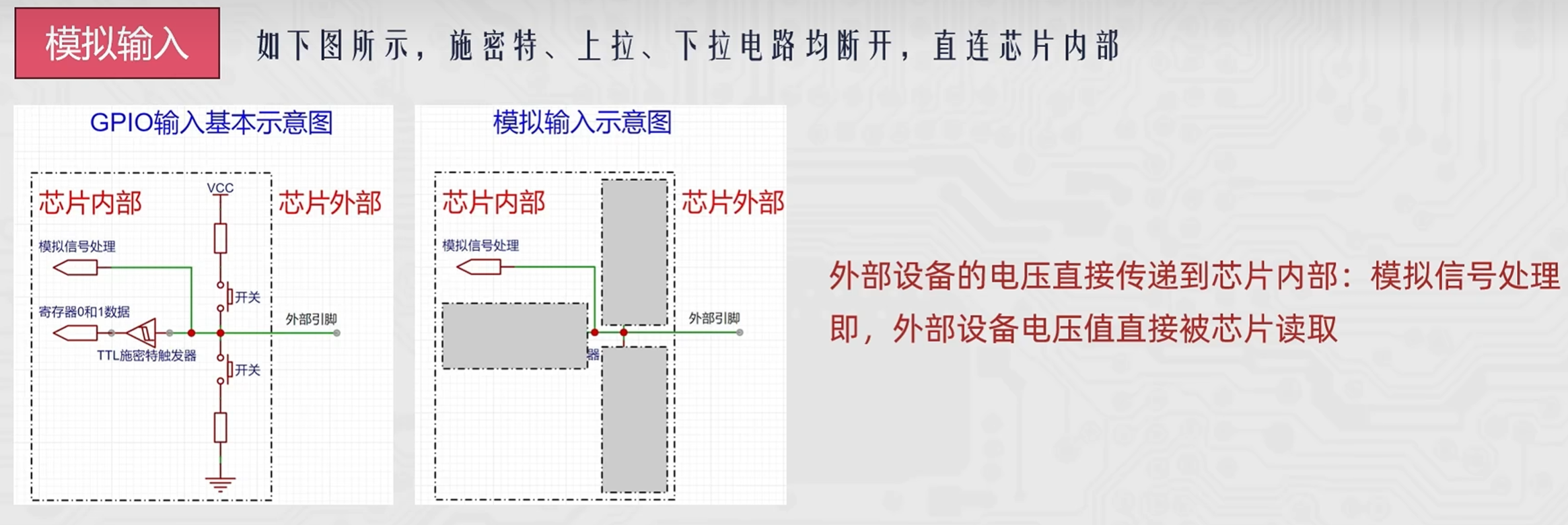

4.模拟输入

如果外部接3.3V，那么芯片内部读取到的就是3.3V

如果外部接2.2V，那么芯片就读取的是2.2V
