将ArcMap图层的Label转换为Cad文字

在工作中经常会遇到将Shp等FeatureClass中的某一项或几项属性显示出来并转换为AutoCAD文字的情况。虽然，用ArcGIS Destktop提供的Toolbox能将FeatureClass的属性作为CAD的扩展属性导入到CAD中，然后用CAD的二次开发程序可以将其显示。但是，由于CAD的空间处理能力有限，不能很好的把CAD图元的扩展属性标注到其几何中心。经过研究，将FeatureClass的Label直接导出的方法整理如下。

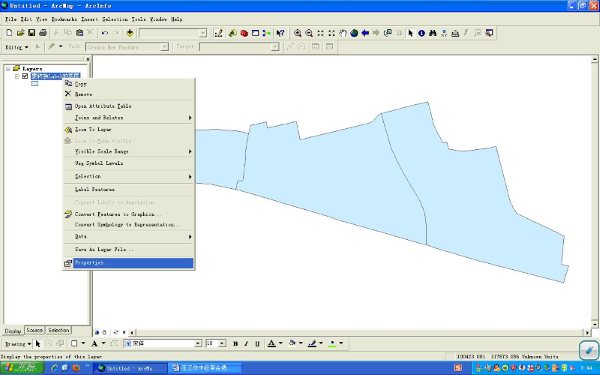

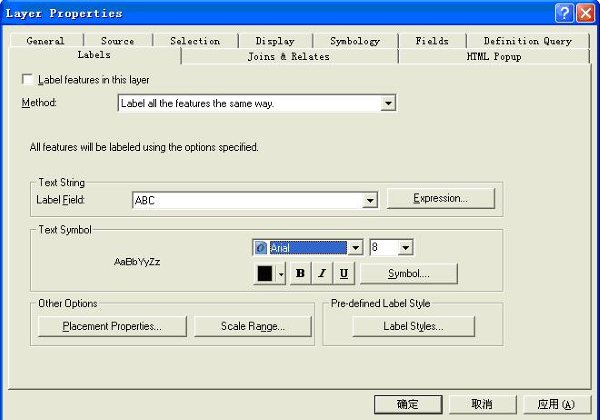

1、  将所需要的FeatureClass添加到ArcMap中，右键点击装入的图层，选择“Properties”性（图1）。在弹出窗口中选择“Labels”选项卡，“Text String”选项处选择要显示出来的字段，当然可以用起右侧的“Expression”按钮，编辑显示规则显示（图2）。注意：“Text Symbol”中文字样式最好用英文格式，否则转换的时候ArcMap可能报错。

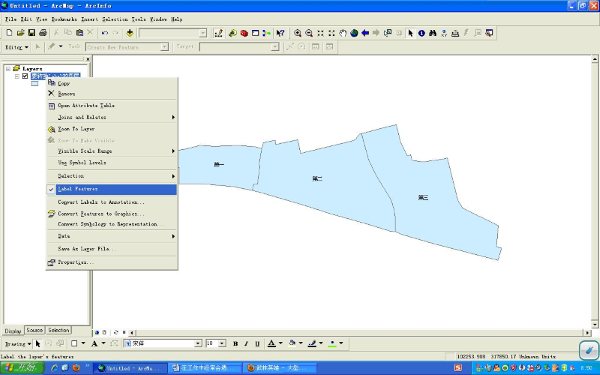

右键点击图层，将“Label FeatureClass”选中，将Label显示出来。（图3）



图1



图2

图3

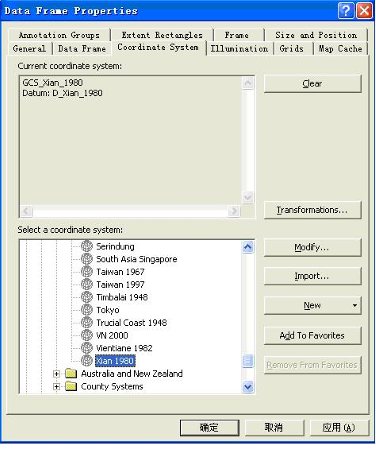

2、  设置坐标系统。点击ArcMap菜单栏中的“View”选择“Data Frame Properties”。再弹出的对话框中选择“Coordinate System”，在下方的“Select a coordinate system”中选择你所需要的坐标系统，这里我选择“Xian1980”。（图4）



图4

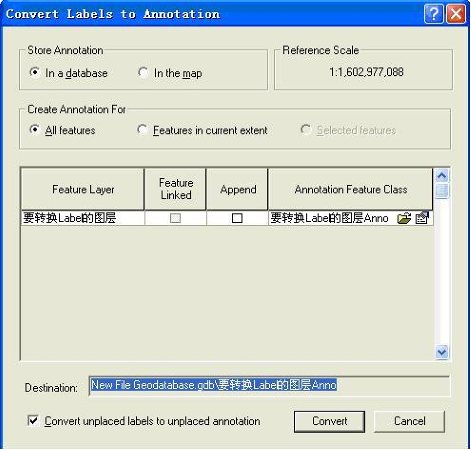

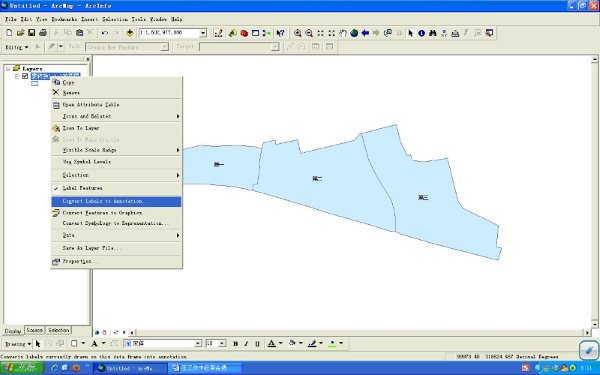

3、  右键点击图层，选择“Convert Labels to Annotation”（图5）。在弹出的对话框中作如图6设置，注意“Annotation”一定要选择储存在一个Geodatabase里，进行转换。



图5



图6

4、  用Toolbox的“Export to CAD”功能将文字转换为CAD文字。转换完成（图8）。



图7

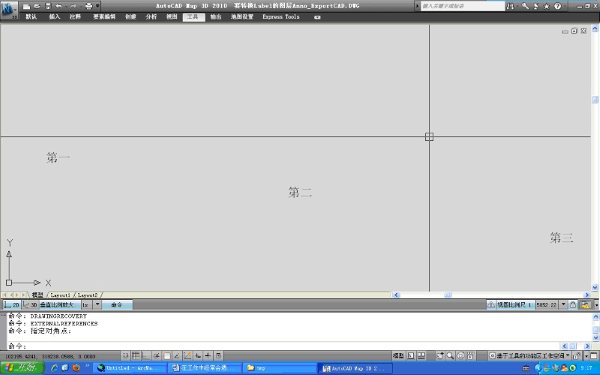

5、  转换完成。效果如图8。



图8
