电脑连接西门子S7-200 SMART方法

电脑和西门子S7-200 SMART连接成功有两个条件：

1、电脑和PLC通过网线连接到一起。

2、电脑的IP和PLC的IP地址前三段一样，后一段不同，并且电脑IP地址的子网掩码和PLC的IP地址的子网掩码一样；例如电脑的IP地址是：192.168.1.0，PLC的IP地址是192.168.1.1，电脑的子网掩码和PLC的子网掩码都为255.255.255.0。

设置电脑IP地址方法如下（以WIN10系统为例）：

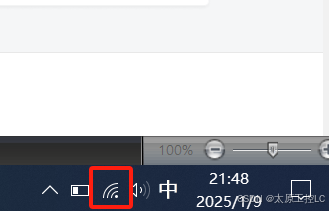

1、鼠标右击如下图图框的无线标。

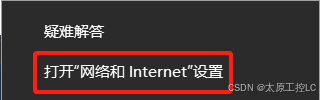

2、鼠标右击完上图所示的图表后，打开如下界面。

3、点击“打开“网络和Internet设置””，出现如下图界面。

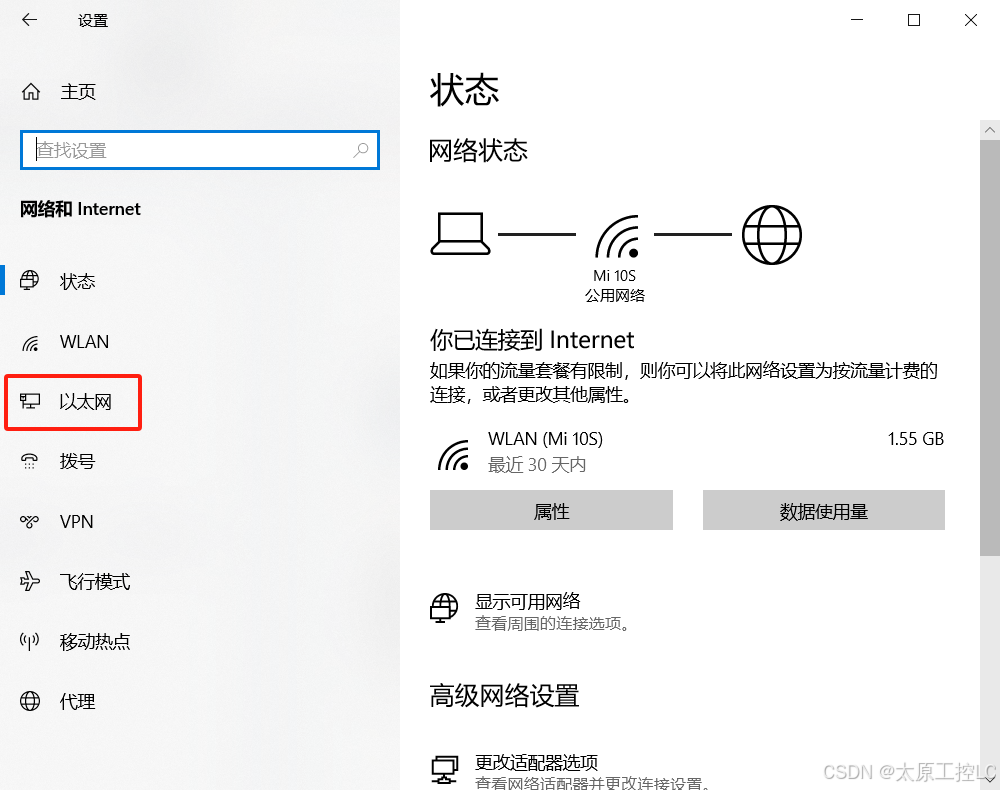

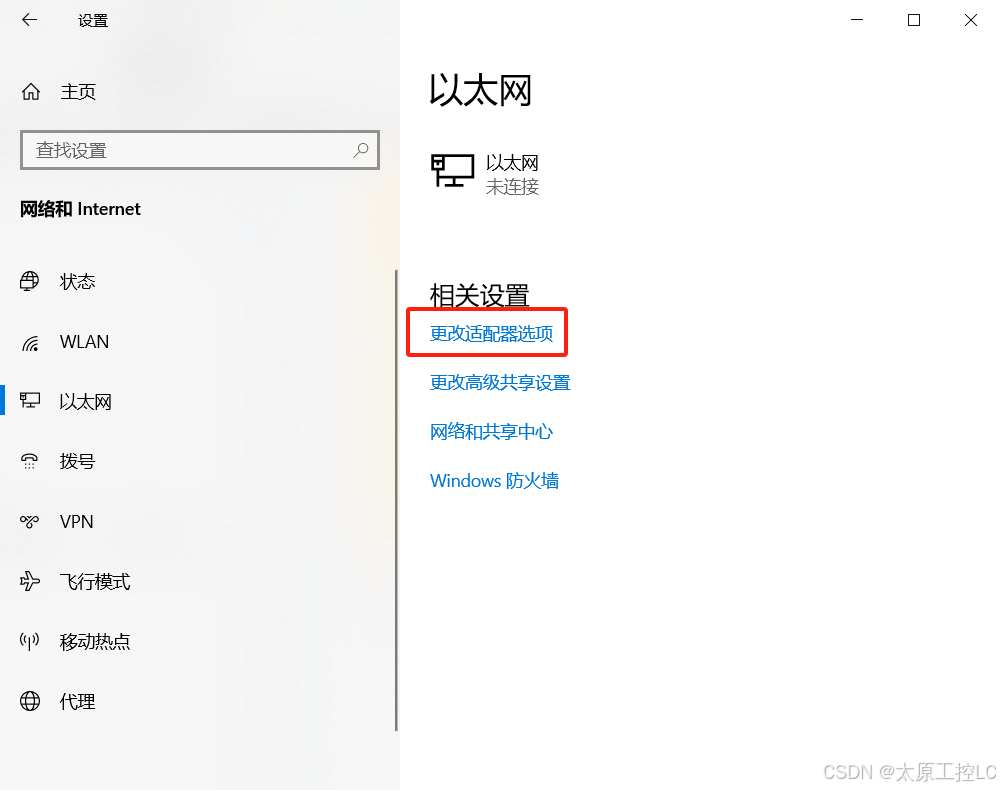

4、点击上图中的以太网，出现如下图界面。

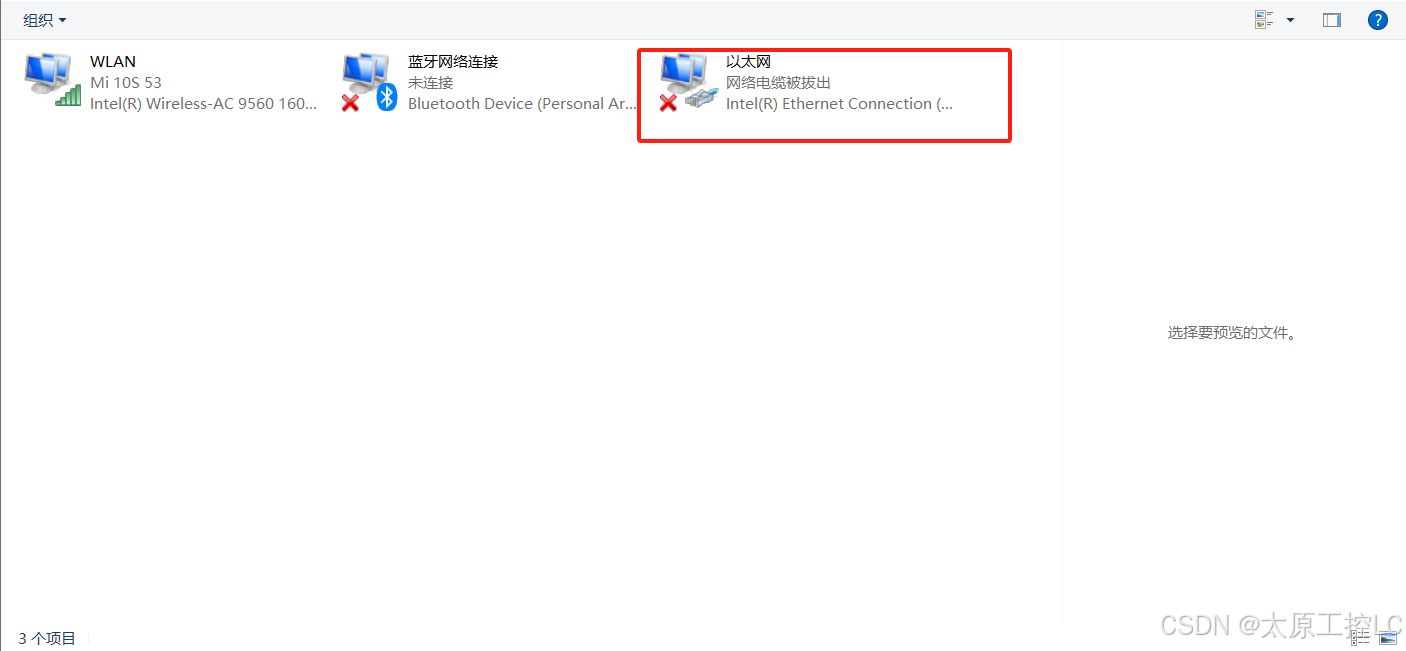

5、点击上图中的更改适配器选项，出现如下图中的界面。

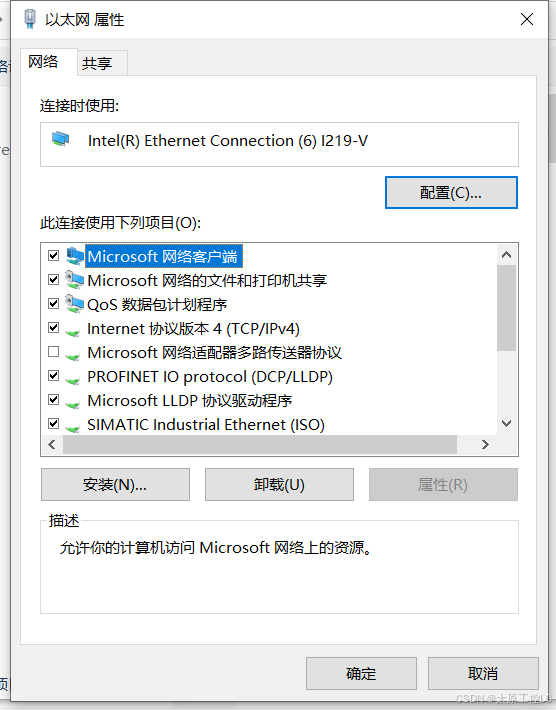

6、选择上图中以太网，鼠标右击属性，点击属性，出现下图界面。

7、鼠标双击击Internet协议版本4（TCP/IPv4），出现如下图界面。

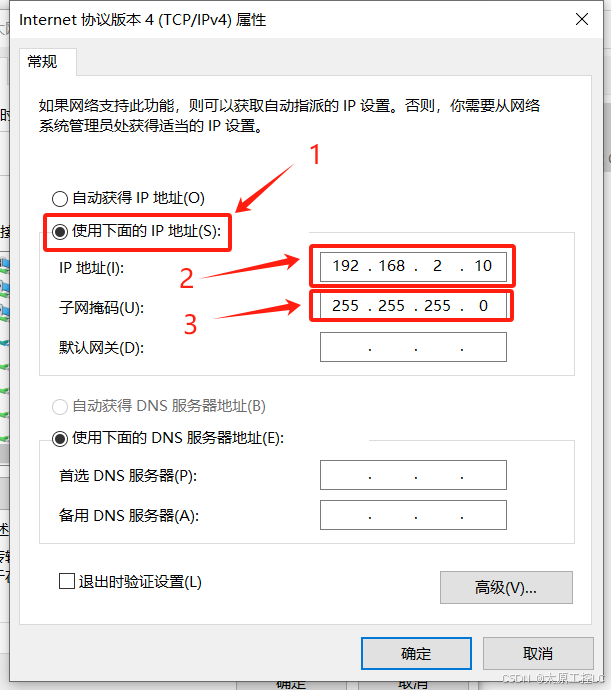

8、在上图中的界面选择“使用下面的IP地址（S）”在“IP（I）”后面输入IP地址，在“子网掩码（U）”后输入子网掩码。

电脑和PLC连接方法：

1、将PLC（S7-200 SMART）上电，用网线将PLC和电脑连接起来。

2、打开STEP 7-MicroWIN SMART软件。

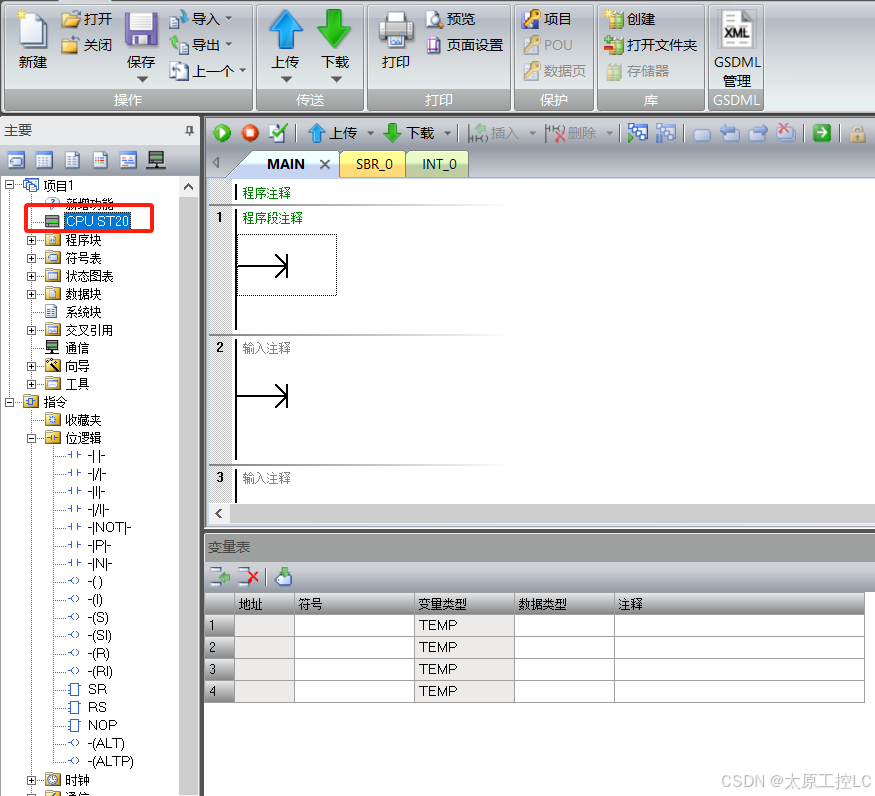

3、双击下图中红圈内的CPU（参照图1），打开后如图所示（图2）。

                                                                        图1

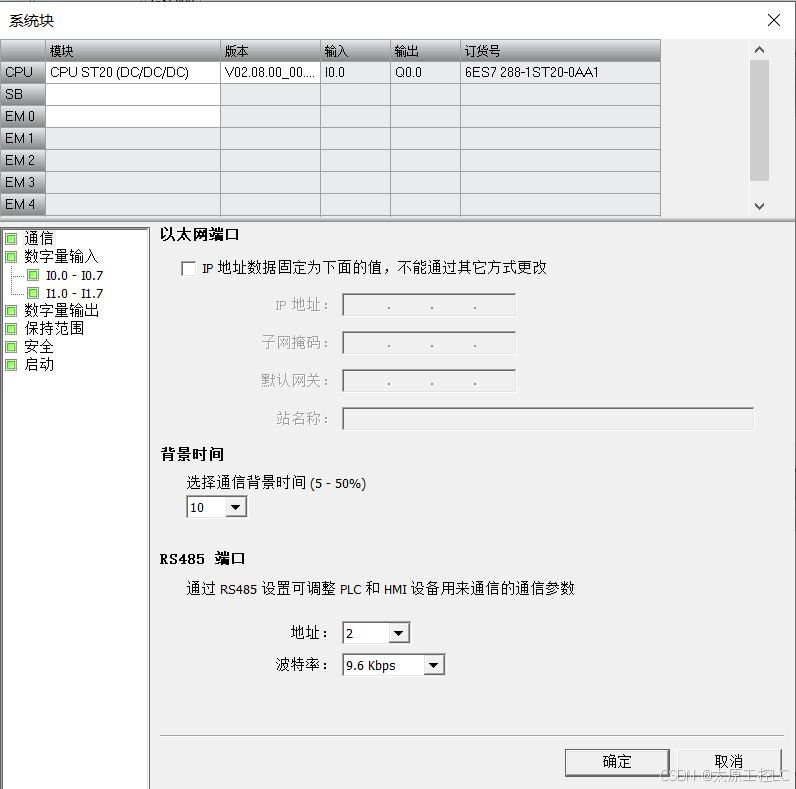

                                                                             图2

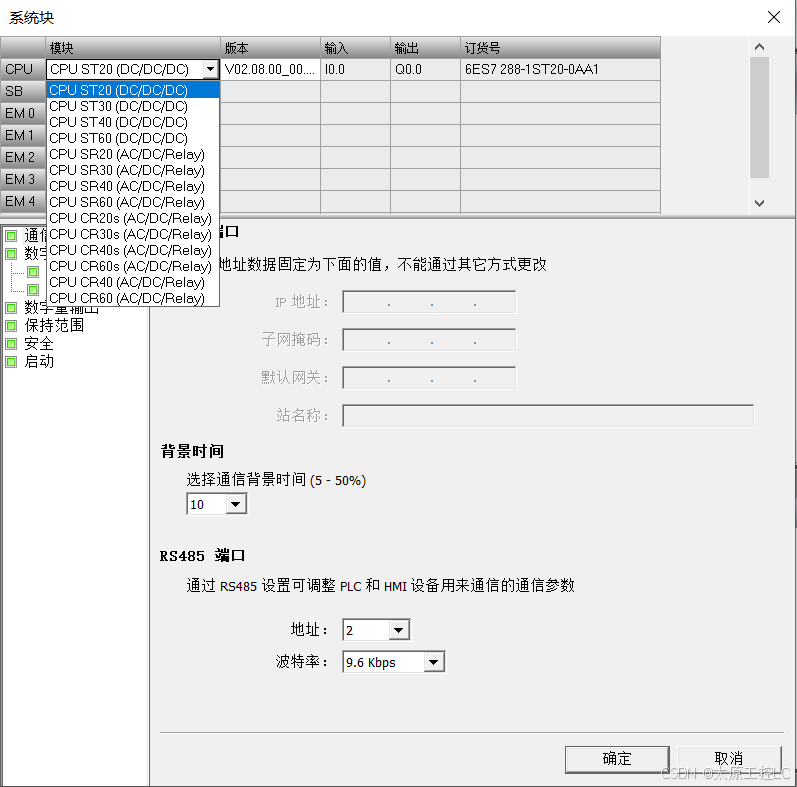

4、打开CPU后面的三角，选择CPU型号和实际连接的PLC型号一致，选择完成后点击确定，操作界面如下图3所示。

                                                                                  图3

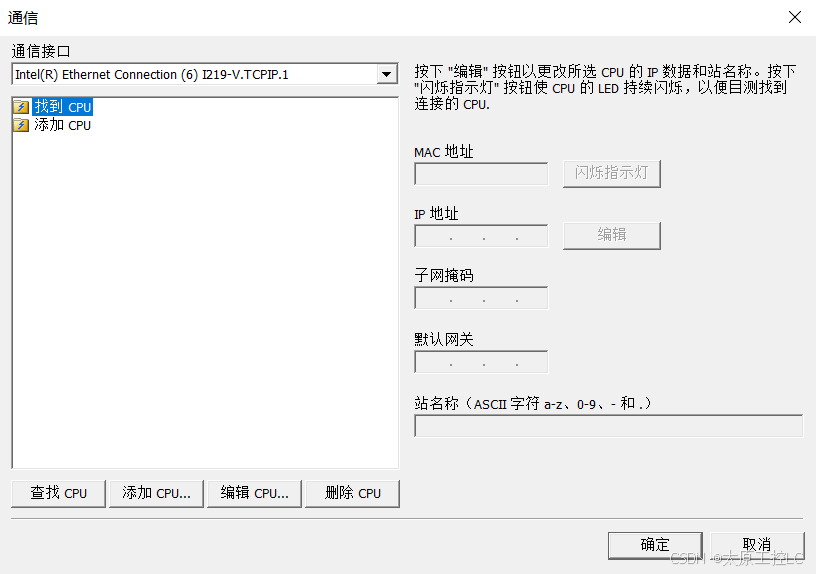

5、点击右侧“通信”，点击后如下图4界面。

                                                                                  图4

6、在图4中选择合适的驱动，电脑网口直接和PLC连接时，通信接口选择TCPIP驱动；电脑接口通过USB转网口和PLC连接时，通信接口选择USB驱动；

7、选好驱动时，点击图4中左下角的“查找CPU”会在图4中出现PLC的IP地址，然后点击图4中的确定，电脑和PLC连接成功。
