SIEMENSplc200和电脑电缆通讯设置（设置PC/PG接口）

西门子PLC200和电脑上的STEP7软件通讯连接，主要用于上传和下载程序。本设置适合用于232转串口的通讯电缆设置使用。

设置步骤如下：

1. 在STEP7软件界面的左边栏里点击#通信#选项；

2. 在弹出的“通信”界面，点击左下方的#设置PC/PG接口#选项卡

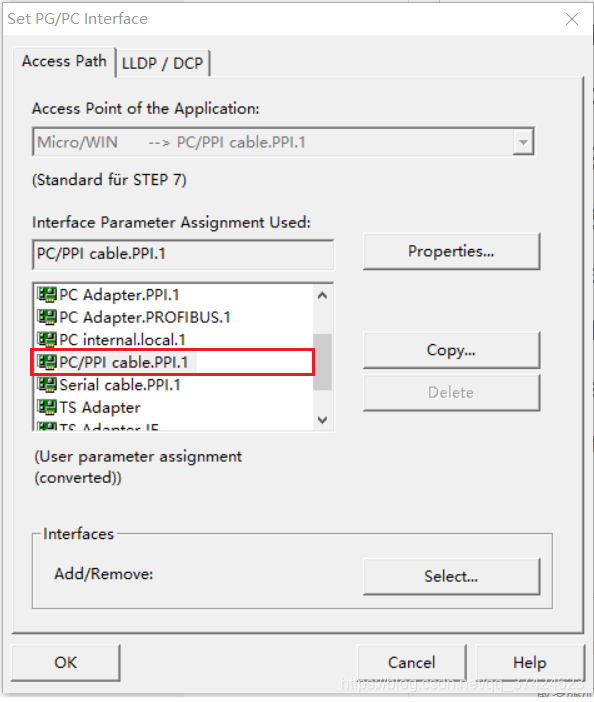

3. 在弹出的“set PG/PC interface”对话框中的菜单栏中选择#PC/PPI cable.PPI.1#

4. 单击#Properties…#按钮

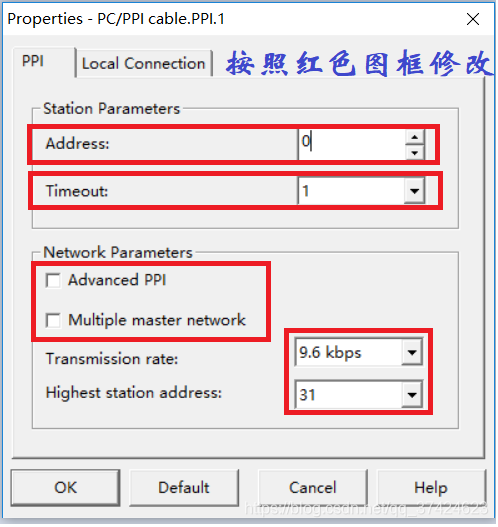

5. 在弹出的“Propertiese-PC/PPI canle.PPI.1”对话框中选择PPI选项卡做如下设置：

Address设置为1或0；

Timeout设置为：1；

取消“AdvancedPPI”前面的选择对勾；

取消“Multiple master network”前面的选择对勾；

Transmission rate:选择9.6kbs

Highest station address：选择31

设置完成单击#OK#

在在弹出的“Propertiese-PC/PPI canle.PPI.1”对话框中选择“Local connection”选项卡做如下设置：

Connection to：选择正确的COM口，可以去设备管理器中查看；
