无人机+指挥车+单兵设备：空地一体化集群组网技术详解

空地一体化集群组网技术是一种结合了无人机、指挥车以及单兵设备的先进通信解决方案。这种技术方案的主要目的是在前线事故现场和后方指挥中心之间建立一个高效、稳定的通信链路，确保信息的实时传输和指挥的顺畅进行。以下是对这一技术的详细解析：

一、无人机

无人机作为空中平台，具有广阔的视野和灵活的机动性。它们可以搭载高清摄像头、传感器和其他数据采集设备，对事故现场进行全方位的观测和数据采集。通过无线通信技术，如Wi-Fi、4G/5G等，无人机可以将采集到的音视频和数据实时传输给指挥车或后方指挥中心。

为了实现无人机之间的数据传输，需要使用路由协议来选择最佳的数据传输路径。这些路由协议根据网络拓扑和链路状态信息，动态地计算和维护数据的传输路径。此外，无人机还可以进行中继通信，扩大通信覆盖范围，确保信息的稳定传输。

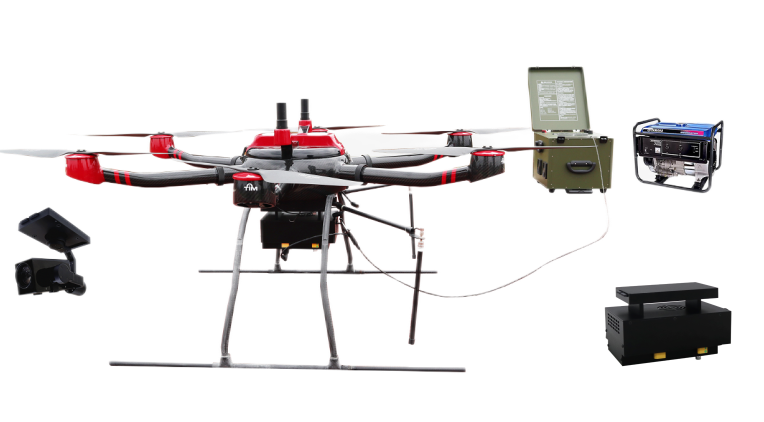

中继无人机推荐：

高性能六旋翼飞行器，整体采用高强度碳钢材料一体化成型加工而成，牢固可靠，外观漂亮。可广泛用于数据采集、应急测绘、灾情调查、资源调查、环境保护监测、电力巡线、油气管道巡查、 森林火警检测、影视拍摄测量、反恐处突等多种空中任务。桨叶尺寸22寸，对称轴距1165mm，最大翼展1760mm。

主要技术指标：

• 可靠性高，可满足12小时以上不间断工作；

• 最大悬停高度100米；

• X120机型，最大4.4kg负载能力；

• 备用电池可满足4-5分钟安全降落；

• 地面供电系统高度集成化 全部功能整合进一个安全箱；

• 供电及伺服系统状态自动检测和分析告警；

• 自带自动收放电缆机构；

• 最大3500W功率变送；

• 适配12S(44-50V)无人机系统；

• 400V高压传输机载端；

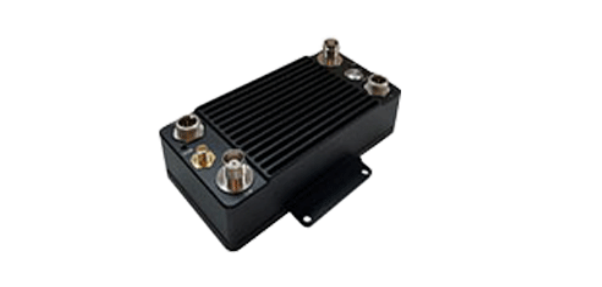

自组网模块推荐：

自组网模块是一套专为无人系统集群所设计，采用SDR技术实现的自组网专网通信系统，可为视频、语音、数据等基于IP的多媒体业务提供透明的传输通道。无需依赖基础通信设施，无需人工配置，即可实现随时随地快速组建通信网络。该产品具有机动性、远距离、高带宽等特点，能用于复杂地形条件下快速部署现场网络，利用无中心、多跳连接、动态组网的特性，加强机动场景下的通信能力。该产品具有频谱认知能力，抗干扰能力强，并可支持1000跳/秒的跳频工作模式。最大通信速率大于100Mbps。

主要技术指标：

• 频率范围：1400~1500Mhz

• 设备接口：2×MESH天线接口，1×数据接口（航空插转RJ45）

• 传输体制：COFDM

• 调制方式：QPSK/16QAM/64QAM/256QAM

• 组网规模：16/32节点

• 跳频：1000跳/秒（选配）

• 信道频宽：2.5Mhz/5Mhz/10Mhz

• 重量：约400g

• 尺寸：133×66×33mm

• 传输距离：地对空20公里/地对地3公里（通视、无干扰）

• 传输速率：分集28Mbps，MIMO 56Mbps（可选）

二、指挥车

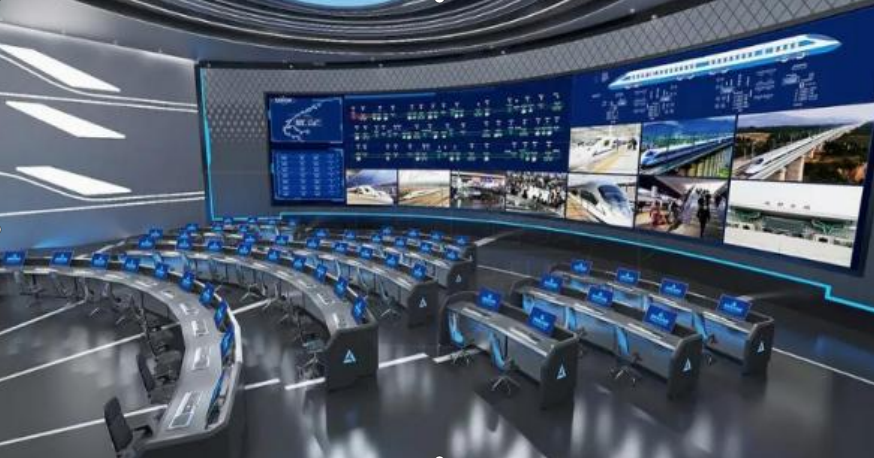

指挥车作为现场指挥中心，负责接收无人机和单兵设备传输的数据，并进行实时分析和处理。指挥车配备有先进的通信设备、显示设备和控制系统，能够实时显示事故现场的音视频和数据，为指挥人员提供决策支持。

指挥车还具备与后方指挥中心的通信能力，可以通过卫星、4G/5G公专网等链路将现场音视频和数据实时回传给后方，同时接收后方指挥中心的指令并下达给事故现场。

三、单兵设备

单兵设备是空地一体化集群组网技术中的重要组成部分，主要包括单兵自组网终端、视音频和数据采集设备等。这些设备可以由救援队员随身携带，实现对事故现场的快速响应和灵活部署。

单兵设备可以通过无线自组网技术与其他设备形成通信链接，实现数据、视频和音频的多点到多点的多方向传输。同时，单兵设备还可以利用GPS/北斗等定位技术进行位置信息共享，为指挥人员提供准确的位置信息。

此外，单兵设备还可以配备生命体征监测芯片，实时监测救援队员的心率、血压等生命体征数据，确保救援队员的生命安全。

综上所述，无人机+指挥车+单兵设备的空地一体化集群组网技术通过高效的通信链路和先进的数据处理能力，为应急救援和指挥调度提供了强大的支持。这种技术方案的应用将极大地提高救援效率和指挥水平，为保障人民生命财产安全发挥重要作用。
