实验五 静态路由配置

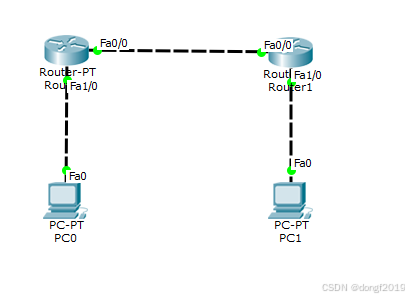

托盘描述：网络中两台路由器互联，互联地址为172.16.1.1/24和172.16.1.2/24，分别连接了192.168.1.0/24和192.168.2.0/24两个网络，每台路由器分别连接一台主机，路由器接口地址分别为192.168.1.254/24和192.168.2.254/24，主机地址分别为192.168.1.1/24和192.168.2.1/24。

Router0 配置

enable
configure terminal

! 配置连接主机的接口
interface GigabitEthernet0/0  # 假设连接 192.168.1.0/24 网络的接口是 GigabitEthernet0/0
ip address 192.168.1.254 255.255.255.0  # 此为该网段的网关地址
no shutdown

! 配置与 Router2 互联的接口
interface GigabitEthernet0/1  # 假设与 Router2 互联的接口是 GigabitEthernet0/1
ip address 172.16.1.1 255.255.255.0
no shutdown

! 配置静态路由，指向 192.168.2.0/24 网络
ip route 192.168.2.0 255.255.255.0 172.16.1.2

Router1 配置

enable
configure terminal

! 配置连接主机的接口
interface GigabitEthernet0/0  # 假设连接 192.168.2.0/24 网络的接口是 GigabitEthernet0/0
ip address 192.168.2.254 255.255.255.0  # 此为该网段的网关地址
no shutdown

! 配置与 Router1 互联的接口
interface GigabitEthernet0/1  # 假设与 Router1 互联的接口是 GigabitEthernet0/1
ip address 172.16.1.2 255.255.255.0
no shutdown

! 配置静态路由，指向 192.168.1.0/24 网络
ip route 192.168.1.0 255.255.255.0 172.16.1.1

配置解释

Router0 配置解释

• 接口配置：
  • interface GigabitEthernet0/0：进入连接 192.168.1.0/24 网络的接口配置模式。
  • ip address 192.168.1.254 255.255.255.0：为该接口分配 IP 地址，此地址作为 192.168.1.0/24 网段内主机的默认网关。
  • no shutdown：开启该接口。
  • interface GigabitEthernet0/1：进入与 Router2 互联的接口配置模式。
  • ip address 172.16.1.1 255.255.255.0：为该接口分配 IP 地址。
  • no shutdown：开启该接口。
• 静态路由配置：
  • ip route 192.168.2.0 255.255.255.0 172.16.1.2：配置一条静态路由，表明目的网络为 192.168.2.0/24 的数据包要通过 172.16.1.2（即 Router2 的互联接口地址）转发。

Router1 配置解释

• 接口配置：与 Router1 的接口配置类似，为连接主机的接口和与 Router1 互联的接口分配 IP 地址并开启接口。
• 静态路由配置：
  • ip route 192.168.1.0 255.255.255.0 172.16.1.1：配置一条静态路由，表明目的网络为 192.168.1.0/24 的数据包要通过 172.16.1.1（即 Router1 的互联接口地址）转发。

后续操作

完成上述配置后，192.168.1.1/24 和 192.168.2.1/24 这两台主机需要将各自网段的网关地址（即 192.168.1.254 和 192.168.2.254）设置为默认网关，这样它们就能通过两台路由器实现互通。

默认路由：

R1 ：ip route  0.0.0.0 0.0.0.0 172.16.1.2

R2： ip route  0.0.0.0 0.0.0.0 172.16.1.1
