【iOS沉思录】UIImage圆角矩形的‘离屏渲染’和‘在屏渲染’实现方法

iOS中为view添加圆角效果有两种方式，一种基于“离屏渲染”（off-screen-renderring），直接设置view的layer层参数即可简单实现，也很常用，但性能较低；另一种则是编写底层图形代码，实现‘在屏渲染’（on-screen-renderring），可以大大优化绘制性能。

iOS中圆角效果实现的最简单、最直接的方式，是直接修改View的layer层参数：

/* 设置圆角半径 */
view.layer.cornerRadius = 5;
/* 将边界以外的区域遮盖住 */
view.layer.masksToBounds = YES;


1
2
3
4


1
2
3
4

这种方法最简单快速，但其实这种方法的实现是靠的‘离屏渲染’(off-screen-rendering)，性能很低。

另外一种则是实现on-screen-rendering，用于提高性能。

为UIImage类扩展一个实例函数：

/**
 * On-screen-renderring绘制UIImage矩形圆角
 */
- (UIImage *)imageWithCornerRadius:(CGFloat)radius ofSize:(CGSize)size{
    /* 当前UIImage的可见绘制区域 */
    CGRect rect = (CGRect){0.f,0.f,size};
    /* 创建基于位图的上下文 */
    UIGraphicsBeginImageContextWithOptions(size, NO, UIScreen.mainScreen.scale);
    /* 在当前位图上下文添加圆角绘制路径 */
    CGContextAddPath(UIGraphicsGetCurrentContext(), [UIBezierPath bezierPathWithRoundedRect:rect cornerRadius:radius].CGPath);
    /* 当前绘制路径和原绘制路径相交得到最终裁剪绘制路径 */
    CGContextClip(UIGraphicsGetCurrentContext());
    /* 绘制 */
    [self drawInRect:rect];
    /* 取得裁剪后的image */
    UIImage *image = UIGraphicsGetImageFromCurrentImageContext();
    /* 关闭当前位图上下文 */
    UIGraphicsEndImageContext();
    return image;
}


1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20


1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

使用时，让实例化的UIImage对象调用一下上面的实例方法即可：

UIImageView *imageView = [[UIImageView alloc] initWithFrame:CGRectMake(10, 10, 100, 100)];
/* 创建并初始化UIImage */
UIImage *image = [UIImage imageNamed:@"icon"];
/* 添加圆角矩形 */
image = [image imageWithCornerRadius:50 ofSize:imageView.frame.size];
[imageView setImage:image];


1
2
3
4
5
6


1
2
3
4
5
6

完整代码

UIImage类别扩展在屏渲染实例函数：

//
//  UIImage+RadiusCorner.h
//  SingleView
//
//  Created by Xinhou Jiang on 19/4/17.
//  Copyright © 2017年 Xinhou Jiang. All rights reserved.
//

#import <UIKit/UIKit.h>

@interface UIImage (RadiusCorner)

/* On-screen-renderring绘制UIImage矩形圆角 */
- (UIImage *)imageWithCornerRadius:(CGFloat)radius ofSize:(CGSize)size;

@end


1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16


1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

//
//  UIImage+RadiusCorner.m
//  SingleView
//
//  Created by Xinhou Jiang on 19/4/17.
//  Copyright © 2017年 Xinhou Jiang. All rights reserved.
//

#import "UIImage+RadiusCorner.h"

@implementation UIImage (RadiusCorner)

/**
 * On-screen-renderring绘制UIImage矩形圆角
 */
- (UIImage *)imageWithCornerRadius:(CGFloat)radius ofSize:(CGSize)size{
    /* 当前UIImage的可见绘制区域 */
    CGRect rect = (CGRect){0.f,0.f,size};
    /* 创建基于位图的上下文 */
    UIGraphicsBeginImageContextWithOptions(size, NO, UIScreen.mainScreen.scale);
    /* 在当前位图上下文添加圆角绘制路径 */
    CGContextAddPath(UIGraphicsGetCurrentContext(), [UIBezierPath bezierPathWithRoundedRect:rect cornerRadius:radius].CGPath);
    /* 当前绘制路径和原绘制路径相交得到最终裁剪绘制路径 */
    CGContextClip(UIGraphicsGetCurrentContext());
    /* 绘制 */
    [self drawInRect:rect];
    /* 取得裁剪后的image */
    UIImage *image = UIGraphicsGetImageFromCurrentImageContext();
    /* 关闭当前位图上下文 */
    UIGraphicsEndImageContext();
    return image;
}

@end


1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34


1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34

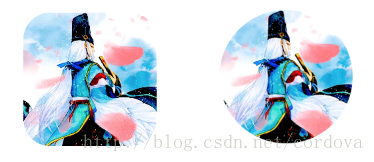

测试代码：

@implementation ViewController

- (void)viewDidLoad {
    [super viewDidLoad];

    UIImageView *imageView = [[UIImageView alloc] initWithFrame:CGRectMake(50, 50, 100, 100)];
    UIImage *image = [UIImage imageNamed:@"icon"];

    /* 1. on-screen-renderring */
    //image = [image imageWithCornerRadius:50 ofSize:imageView.frame.size];

    [imageView setImage:image];

    /* 2. off-screen-renderring */
    imageView.layer.cornerRadius = 20;
    imageView.layer.masksToBounds = YES;

    [self.view addSubview:imageView];
}

@end
