你有没有好奇过，当你在浏览器输入 http://dongliyang.online并按下回车时，电脑和网络背后发生了什么？从域名解析到数据包传输，网络的每一步都充满了技术细节。本文将带你在Windows 10上，通过开源工具和简单操作，深入探索访问网页的全过程，包括DNS解析、抓包分析、网卡传输和路由转发。无论你是计算机网络新手还是想加深理解，这篇博客都能帮你动手实践，揭开网络的神秘面纱！

为什么写这篇博客？

计算机网络是现代科技的核心，但教科书上的理论往往抽象。为了真正理解网络如何工作，实践是最好的老师。在这篇文章中，我们将模拟一次网页访问（http://dongliyang.online），使用Windows 10内置和开源工具，观察每个环节：域名如何变成IP地址？数据包如何封装？网卡如何将数据转为信号？路由器如何转发？通过抓包和分析，你将直观看到网络的“内部运作”。

准备工作：工具和环境

我们将在Windows 10上完成所有实践，以下是需要准备的工具（大多免费或内置）：

内置工具：
- nslookup：Windows自带的DNS查询工具。
- tracert：跟踪数据包的路由路径。
- ipconfig：查看网络配置（如IP、网关）。
- netstat：检查端口和进程。
开源/免费工具：
- Wireshark：强大的抓包工具，显示数据包的每层头部。
- dig：详细分析DNS查询（需安装BIND）。
- Scapy：Python库，用于自定义抓包和数据包操作（可选）。
环境：
- Windows 10（家庭版/专业版均可）。
- 家用Wi-Fi或有线网络（确保有管理权限）。
- 浏览器（推荐Chrome，访问非HTTPS站点如 http://dongliyang.online 以便分析）。

安装步骤：

Wireshark：从 wireshark.org 下载Windows版，安装时勾选“Npcap”（抓包驱动）。
dig：从 isc.org/bind 下载BIND，解压到 C:\BIND，将 C:\BIND\bin 添加到系统环境变量（右键“此电脑” > 属性 > 高级系统设置 > 环境变量 > Path）。
Scapy（可选）：安装Python 3（python.org），然后在命令提示符运行 pip install scapy。

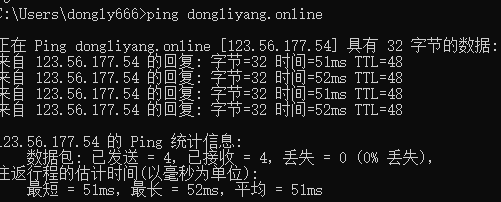

确保网络正常，打开命令提示符（Win + R > cmd），运行 ping dongliyang.online 确认连通性。

网络之旅：访问网页的全流程

假设你在Chrome浏览器输入 http://dongliyang.online 并回车，网络会经历以下步骤。我们将逐一实践，观察每个环节的细节。

步骤1：域名解析（DNS）——从域名到IP

发生了什么？

你输入 http://dongliyang.online，浏览器首先需要将域名解析为IP地址（如 123.56.177.54）。这由DNS（域名系统）完成，过程如下：

检查本地DNS缓存（Windows存储近期解析结果）。
若无缓存，查询本地DNS服务器（通常是路由器或ISP提供，如 192.168.1.1）。
DNS服务器通过递归查询（根服务器 > 顶级域名.com > 权威服务器）返回IP。

如何观察？

用nslookup快速查询：
- 打开命令提示符（Win + R > cmd）。
- 输入：
```

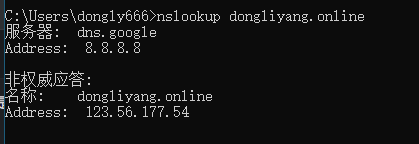

nslookup dongliyang.online
```
  输出示例
- 记录返回的IP和DNS服务器地址。
用dig深入分析：
- 确保BIND已安装。
- 运行：
```

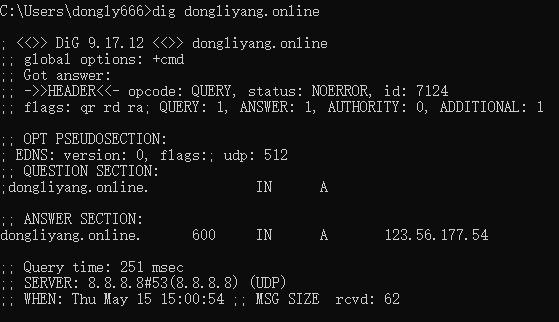

dig dongliyang.online
```
  输出示例：
- dig显示完整的查询路径（根、TLD、权威服务器），适合学习DNS层次结构。

检查DNS缓存：

运行：
```
ipconfig /displaydns
```
查找 dongliyang.online 是否在缓存中(可以发现缓存中存在—）。

清空缓存以强制新查询：

ipconfig /flushdns

再次运行 nslookup dongliyang.online，观察全新解析。

PS C:\Users\dongly666> ipconfig /flushdns

Windows IP 配置

已成功刷新 DNS 解析缓存。
PS C:\Users\dongly666> nslookup dongliyang.online
服务器:  dns.google
Address:  8.8.8.8

非权威应答:
名称:    dongliyang.online
Address:  123.56.177.54

调整DNS服务器：
- 查看当前DNS：
```

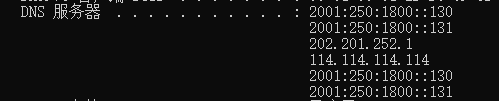

ipconfig /all
```
  查找“DNS服务器”字段（这里显示了v6和v4的）。
- 可切换到公共DNS（如Google的 8.8.8.8）：
  1. 打开网络设置（设置 > 网络和Internet > 更改适配器选项）。
  2. 右键网络连接 > 属性 > Internet协议版本4（TCP/IPv4）。
  3. 设置DNS为 8.8.8.8 和 1.1.1.1（Cloudflare）。
  4. 运行 nslookup dongliyang.online，比较解析速度。

小结：通过nslookup和dig，你可以看到域名如何变成IP地址。清空缓存和切换DNS帮助你理解缓存和递归查询的实际效果。

步骤2：抓包分析——解剖数据包的每层

发生了什么？

DNS解析后，浏览器发起HTTP请求，数据经过Windows网络协议栈封装：

应用层：HTTP请求（如 GET / HTTP/1.1）。
传输层：TCP添加源端口（随机高位，如 49152）和目标端口（80）。
网络层：IP添加源IP（你的电脑，如 10.113.84.29）和目标IP（）。
链路层：以太网添加源MAC（网卡）和目标MAC（路由器）。
物理层：网卡将数据转为电信号（有线）或无线信号（Wi-Fi）。

抓包工具可以捕获这些数据包，显示每层头部及其来源。

如何观察？

安装和使用Wireshark：

打开Wireshark，选择网络接口（运行 ipconfig /all 确认Wi-Fi或以太网接口）。
设置过滤器：
- DNS：dns
- HTTP：http
- TCP三次握手：tcp.flags.syn == 1
在Chrome访问 http://dongliyang.online（非HTTPS以便看到HTTP内容）。
观察数据包：
- DNS包：查询 dongliyang.online，响应 123.56.177.54。
- TCP包：三次握手（SYN、SYN-ACK、ACK）。
- HTTP包：GET / HTTP/1.1 Host: dongliyang.online。
右键HTTP包 > “Follow > TCP Stream”，查看完整请求和响应。

示例输出：

GET /c-oj/home/question HTTP/1.1
Host: dongliyang.online
User-Agent: Mozilla/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/136.0.0.0 Safari/537.36
Accept: text/html,application/xhtml+xml,application/xml;q=0.9,image/avif,image/webp,image/apng,*/*;q=0.8,application/signed-exchange;v=b3;q=0.7
Accept-Encoding: gzip, deflate
Accept-Language: zh-CN,zh;q=0.9
Cache-Control: max-age=0
Upgrade-Insecure-Requests: 1


HTTP/1.1 200 OK
Server: nginx/1.21.6
Date: Thu, 15 May 2025 10:38:31 GMT
Content-Type: text/html
Content-Length: 428
Last-Modified: Fri, 11 Apr 2025 03:23:40 GMT
Connection: keep-alive
ETag: "67f88b3c-1ac"
Accept-Ranges: bytes

<!DOCTYPE html>
<html lang="">
  <head>
    <meta charset="UTF-8">
    <link rel="icon" href="/favicon.ico">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <title>Vite App</title>
    <script type="module" crossorigin src="/assets/index-B54ekEYH.js"></script>
    <link rel="stylesheet" crossorigin href="/assets/index-DG28WzI8.css">
  </head>
  <body>
    <div id="app"></div>
  </body>
</html>

GET /dev-api/question/semiLogin/list?pageNum=1&pageSize=10&difficulty=&keyword= HTTP/1.1
Host: dongliyang.online
User-Agent: Mozilla/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/136.0.0.0 Safari/537.36
Accept: application/json, text/plain, */*
Accept-Encoding: gzip, deflate
Accept-Language: zh-CN,zh;q=0.9
Referer: http://dongliyang.online/c-oj/home/question


HTTP/1.1 200 OK
Server: nginx/1.21.6
Date: Thu, 15 May 2025 10:38:31 GMT
Content-Type: application/json
Transfer-Encoding: chunked
Connection: keep-alive

2ab
{"total":52,"rows":[{"questionId":"1067","title":"............","difficulty":1},{"questionId":"1070","title":"...........................","difficulty":1},{"questionId":"1071","title":"............","difficulty":1},{"questionId":"1072","title":"... N ..................","difficulty":1},{"questionId":"1025","title":".........","difficulty":1},{"questionId":"1045","title":"..................","difficulty":2},{"questionId":"1046","title":"Fibonacci","difficulty":2},{"questionId":"1047","title":"......","difficulty":2},{"questionId":"1000","title":"...............","difficulty":1},{"questionId":"1001","title":".........ASCII...","difficulty":1}],"code":1000,"msg":"............"}
0

识别头部来源：
- 链路层：MAC由网卡和路由器添加（Wireshark显示）。
- 网络层：IP由Windows网络栈添加。
- 传输层：端口由浏览器分配。
- 应用层：HTTP由浏览器生成。
- 检查应用：
  - 运行：
```
netstat -ano
```
    查找源端口（如 49152）的PID。
  - 打开任务管理器（Ctrl + Shift + Esc），匹配PID确认进程（如 chrome.exe）。
保存和分析：
- 在Wireshark点击“File > Save As”，保存为 .pcap 文件。
- 使用“Statistics > Protocol Hierarchy”查看协议分布（如DNS、TCP、HTTP占比）。
高级实践：Scapy（可选）：
- 安装Python和Scapy（pip install scapy）。
- 运行脚本捕获HTTP包：
```
from scapy.all import *
packets = sniff(filter="host dongliyang.online", count=10)
for packet in packets:
    packet.show()
```
- 检查字段，如 packet[IP].src（源IP）。

小结：Wireshark让你直观看到数据包的封装过程，每层头部的细节清晰可见。netstat帮助确认应用程序，Scapy适合深入协议分析。

步骤3：网卡传输——从数据到信号

发生了什么？

封装好的数据包由网卡（NIC）处理：

网卡接收以太网帧，转换为电信号（有线以太网）或无线信号（Wi-Fi）。
源MAC（网卡）和目标MAC（路由器）用于局域网通信。
如果目标是外部网络（如 dongliyang.online），网卡将帧发送到默认网关（路由器）。

如何观察？

检查网卡信息：

运行：

ipconfig /all

输出示例：

Physical Address: 64-79-F0-22-8E-D1
 物理地址. . . . . . . . . . . . . : 64-79-F0-22-8E-D1
IPv4 Address: 10.113.84.29
 IPv4 地址 . . . . . . . . . . . . : 10.113.84.29(首选)
Default Gateway: 10.112.0.1
默认网关. . . . . . . . . . . . . : fe80::b244:14ff:fe70:2802%8
                                       10.112.0.1

记录网卡的MAC地址、IP和网关。

观察ARP协议：
- ARP（地址解析协议）将网关IP（192.168.1.1）转为MAC。
- 运行：
```
arp -a
```
```
  10.112.0.1            b0-44-14-70-28-02     动态
```
  查看网关的MAC（如 b0-44-14-70-28-02）。
- 在Wireshark过滤 arp，运行：
```
ping 192.168.1.1
```
  捕获ARP请求（“Who has 192.168.1.1?”）和响应（“192.168.1.1 is at 00:16:17:88:99:AA”）。
- 验证Wireshark中的以太网帧是否包含网卡和路由器的MAC。
确认网卡状态：
- 打开设备管理器（Win + X > 设备管理器）。
- 展开“网络适配器”，查看网卡型号（如“Intel Ethernet”）和驱动状态。
- 运行：
```

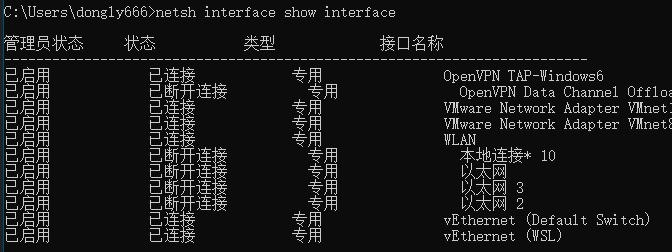

netsh interface show interface
```
  确认接口状态（如“已连接”）。

小结：通过ipconfig和Wireshark，你可以看到网卡如何将数据包转为信号，ARP确保局域网通信正确。

步骤4：路由转发——数据包的旅程

发生了什么？

网卡将数据包发送到路由器后：

路由器剥离MAC头部，检查IP头部，查询路由表。
数据包经过多跳路由器（ISP、骨干网络），最终到达目标服务器（123.56.177.54）。
物理传输可能涉及电信号（铜缆）、光信号（光纤）或无线信号。

如何观察？

跟踪路由路径：

运行：

tracert dongliyang.online

输出示例：

C:\Users\dongly666>tracert dongliyang.online

通过最多 30 个跃点跟踪
到 dongliyang.online [123.56.177.54] 的路由:

  1     2 ms     2 ms     2 ms  10.112.0.1
  2     2 ms     2 ms     1 ms  10.0.0.1
  3     8 ms     4 ms     5 ms  117.146.58.65
  4     *        5 ms     *     221.181.58.233
  5     *        *        *     请求超时。
  6     *        *        *     请求超时。
  7     *        *        *     请求超时。
  8    53 ms    53 ms    55 ms  221.183.49.138
  9  1406 ms  1988 ms  1016 ms  218.206.88.21
 10    55 ms    55 ms    56 ms  111.13.123.145
 11     *        *        *     请求超时。
 12     *        *        *     请求超时。
 13     *        *        *     请求超时。
 14     *        *        *     请求超时。
 15     *        *        *     请求超时。
 16     *        *        *     请求超时。
 17    54 ms    51 ms    51 ms  123.56.177.54

跟踪完成。

第一跳是你的路由器，后续是ISP和骨干路由器。----笔者有一篇文章就是这个，读者对这里感兴趣可以去看看。

分析Wireshark中的IP头部：
- 打开Wireshark，过滤 http，访问 http://dongliyang.online。
- 检查IP头部：
  - 源IP：10.113.84.29（你的电脑）。
  - 目标IP：123.56.177.54（服务器）。
- 路由器转发时，MAC头部会变化（Wireshark只捕获本地MAC）。
检查路由器（笔者在校园内，并不方便）：
- 访问路由器管理页面（浏览器输入 192.168.1.1，输入用户名/密码）。
- 查看“WAN”或“路由表”设置，了解上行网络。

小结：tracert展示数据包的旅程，Wireshark揭示IP层的转发逻辑，路由器页面提供网络上下文。

完整实验：模拟一次网页访问

让我们把所有步骤串起来，模拟一次完整的网页访问实验。

准备：
- 安装Wireshark、dig，确保网络正常。
- 清空DNS缓存：
```
ipconfig /flushdns
```
- 打开命令提示符、Wireshark和Chrome。
DNS解析：
- 运行：
```
dig dongliyang.online
```
  记录IP（123.56.177.54）。
- Wireshark过滤 dns，访问 http://dongliyang.online，捕获查询/响应。
抓包分析：
- Wireshark过滤 http，刷新网页。
- 观察：
  - DNS：UDP 53，查询 dongliyang.online。
  - TCP：三次握手（SYN、SYN-ACK、ACK）。
  - HTTP：GET / HTTP/1.1。
- 展开数据包，记录MAC（网卡/路由器）、IP、端口。
- 运行 netstat -ano，确认浏览器的PID。
网卡传输：
- 运行 ipconfig /all，记录网卡MAC和网关。
- Wireshark过滤 arp，ping网关（ping 192.168.1.1），验证MAC。
- 检查以太网帧，确认网卡的信号转换。
路由转发：
- 运行：
```
tracert dongliyang.online
```
  记录每一跳（路由器、ISP）。
- Wireshark确认目标IP（123.56.177.54）。

实验结果：

DNS返回 123.56.177.54。
数据包包含：
- 链路层：网卡MAC到路由器MAC。
- 网络层：10.113.84.29 到 123.56.177.54。
- 传输层：随机端口到 80。
- 应用层：HTTP GET。
路由路径显示本地路由器（192.168.1.1）到服务器。

注意事项

权限：Wireshark需管理员权限（右键“以管理员身份运行”），确保Npcap正常安装。
HTTPS限制：HTTPS（端口443）数据加密，无法直接看到HTTP内容。使用 http://dongliyiang.online（非HTTPS）便于分析。
网络环境：在个人Wi-Fi或有线网络操作，避免公共网络的法律问题。
性能：抓包文件可能很大，过滤 dns 或 http 减少数据量。

下一步：深入学习

完成这次实践后，你已经掌握了网络的基本运行机制！以下是进阶建议：

学习协议：深入研究TCP/IP模型，推荐《计算机网络：自顶向下方法》（机械工业出版社）。
高级工具：用Scapy编写自定义数据包脚本，模拟DNS或HTTP请求。
网络项目：搭建本地DNS服务器（如Unbound），观察缓存和查询。
资源：
- B站搜索“Wireshark教程”或“计算机网络”。
- CSDN、知乎搜索“Wireshark抓包”。
- Packet Pushers网站（packetpushers.net）提供开源工具教程。
