【脑电】蒙太奇标准 montage

一、脑电类型

1、自发脑电

大脑在日常活动中自然产生的脑电信号，在头皮测量时，振幅约为100μV，在大脑表面测量时，约为12mV，信号的频率在150Hz。

2、诱发脑电

诱发脑电是大脑在接受到刺激时产生的脑电信号，刺激可以是声音刺激，图像刺激，视频刺激，电刺激等等，如稳态视觉诱发电位（SSVEP）。

2.1事件相关电位（event-related potential，ERP）：

在物理或者心理事件发生时，脑电信号在时间上的波动。

2.2稳态视觉诱发电位（Steady state visually evoked potential, SSVEP）：

当视网膜接收到 3.5Hz 至 75Hz 的视觉刺激，大脑会产生和视觉刺激相同频率或倍数频率的电气活动。

二、脑功能区

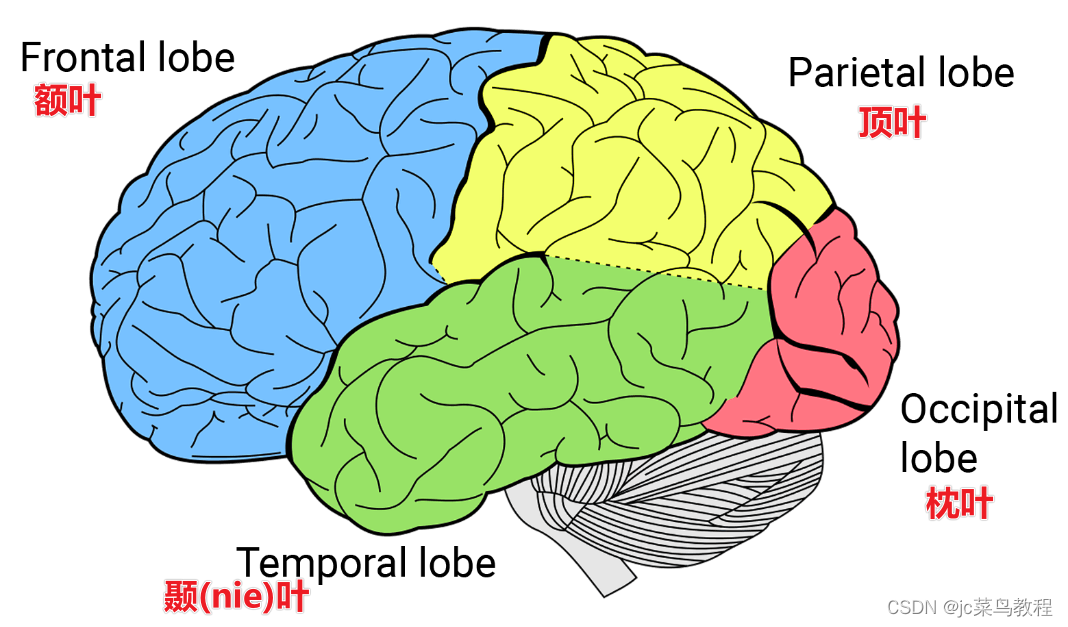

根据空间位置，大脑皮层被分为几个叶。每个叶是空间上连通的一部分皮层。以下列出的是这些分区的名称及目前学术界所认为的主要功能：

额叶：高级认知功能，比如学习、语言、决策、抽象思维、情绪等，自主运动的控制（参见运动皮层）。
顶叶：躯体感觉（参见体感皮层），空间信息处理，视觉信息和体感信息的整合。
颞叶：听觉（参见听觉皮层），嗅觉，高级视觉功能（例如物体识别），分辨左右，长期记忆。
枕叶：视觉处理（参见视觉皮层）
边缘系统：奖励学习和情感处理。

三、10-20系统

脑电帽在使用的过程当中需要确定电极在大脑的位置，其中最常用的就是国际10-20系统（以及在此基础之上开发的10-10系统）。
“10”和“20”指的是相邻电极之间的实际距离是头骨前后或左右总距离的10% 或20% 。

1、标记

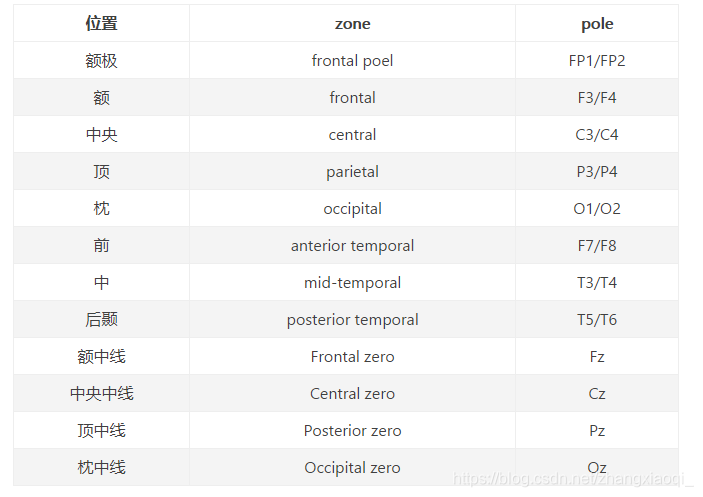

电极有特定的字母和数字进行标记，其中
F为额叶（Frontal）
T为颞叶（Temporal）
P为顶叶（Parietal）
O为枕叶（Occipital）
C为中央区（Central，大脑没有这个区，是为了方便识别更为典型的脑电活动，如运动相关的通常在C3和C4）
“z”表示放置在中线上的电极，偶数表示大脑右侧的电极，奇数表示放置在大脑左侧的电极。

Fz和Cz常用于电极的接地或者共同参考点，A1和A2长用于对侧参考。

在10-20的基础之上，在10%的位置上进行电极的扩展，便得到10-10系统。

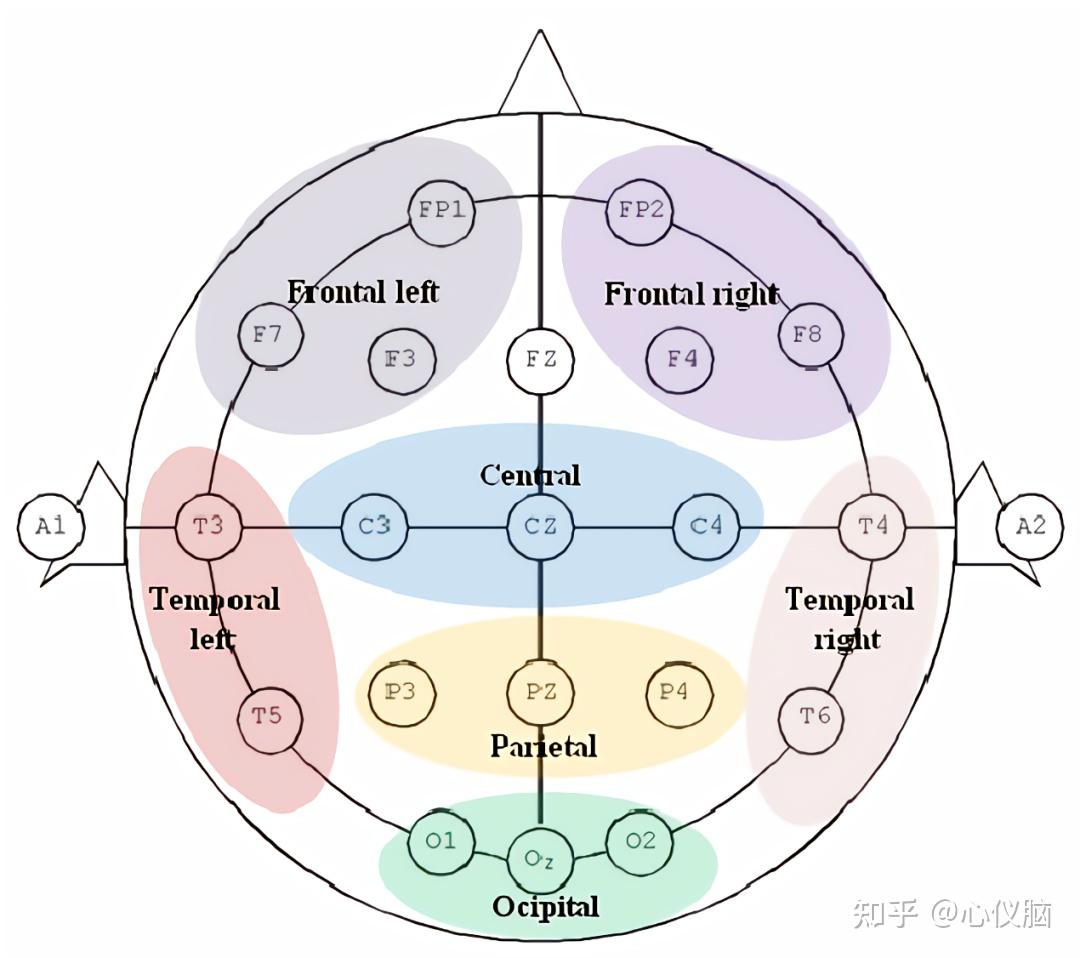

分布图：

2、蒙太奇 montage

蒙太奇（Montages）是脑电图衍生或通道的合理、有序的排列，创建这些通道是为了显示整个头部的活动，并提供偏侧化和局部化的信息。
最常见的是bipolar montages 和 referential montages 用于常规的脑电图记录。

2.1 单极蒙太奇

（1）典型数据集

TUH

（2）介绍

指在电极上记录的电位（我们称之为原始信号）与参考节点（例如连接到左耳的电极）之间的差异（差分电压记录信号）。

在TUH数据集中，使用了**（1）平均参考（AR）和（2）链接耳朵参考（LE）。
AR蒙太奇使用一定数量电极的平均值作为参考。LE montage使用引线适配器连接左右耳，提供更稳定的参考点。
在TUEG中，LE和AR**单极蒙太奇被分为四类：01_tcp_AR，02_tcp_LE，03_tcp_AR_a和04_tcp_e_a。每个蒙太奇都是基于所包含的信道类型。
标记为01_tcp_ar的蒙太奇对电极使用ar参考方法。
蒙太奇02_tcpüle分类使用le montage格式。
单极蒙太奇被标记为03_tcp_ar_a和04_tcp_le_a，它们分别使用ar和le格式，但只收集了20个频道。对于最后两个亚组，耳道被排除在外（电极A1和A2）。

2.2 双极蒙太奇

（1）典型数据集

• 典型数据集：CHBMIT

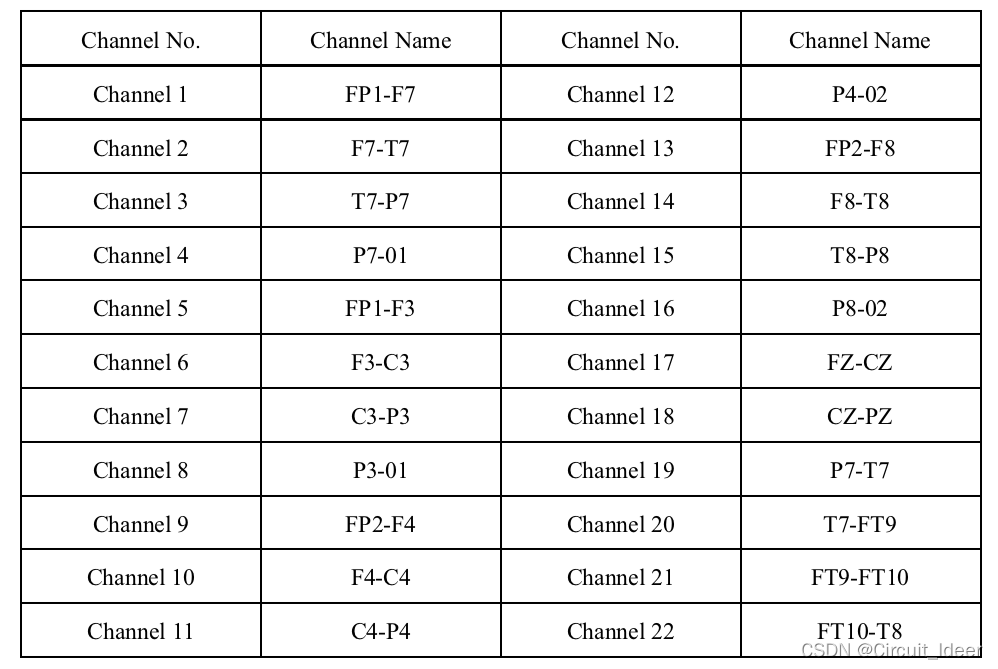

• 以chb01为例，导联信息如下表所示（channel 23和channel 15 导联重复，在实际使用中需要被剔除）


（2）介绍

差分电压（单极蒙太奇）用于降低噪声和增强感兴趣的事件。当神经科医生查看数据时，他们通常会采用双极性蒙太奇来去除信号噪声，并改善EEG信号的空间信息解释。

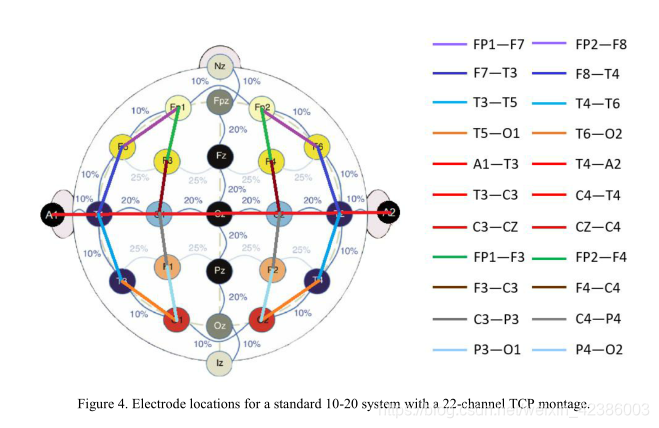

这个蒙太奇使用的信号对应于两个相邻电极（例如FP1-F7，T3-C3），在鼻内/纵向，或横穿头皮（左至右）。还有很多其他蒙太奇在使用。然而，到目前为止，TCP双相蒙太奇神经学家使用最多的。
