一、电路模块
1、数码管

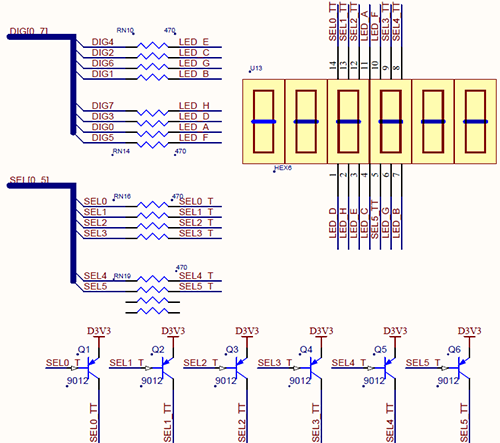

开发板板载了6个数码管，全部为共阳型，原理图如下图所示，段码端引脚为DIG[0]~DIG[7]共8位（包含小数点），位选端引脚为SEL[0]~SEL[5]共6位。端口均为低电平有效。

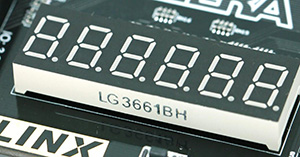

其实物图如下所示。

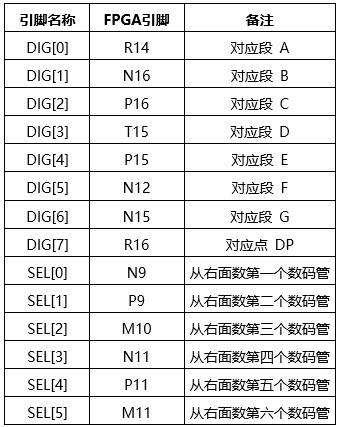

数码管引脚分配见下表。
2、时钟晶振
开发板板载了一个50MHz的有源晶振，为系统提供时钟。
其实物图如下所示。
时钟输出引脚分配见下表。
3、按键

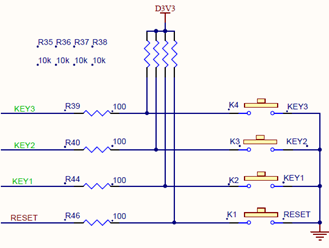

开发板板载了4个独立按键，其中有3个用户按键（KEY1~KEY3），1个功能按键（RESET）。按键按下为低电平（0），释放为高电平（1），4个按键的原理图如下图所示。本例中只使用了RESET键。

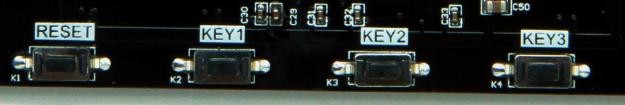

其实物图如下所示。
按键的引脚分配见下表。
二、实验代码
本例实现6个数码管显示123456，代码使用Verilog编写，采用例化的形式，共有两个文件。
先编写数码管实现字形的程序，模块名称为seg，文件名称为seg.v，代码如下。
module seg(
input[3:0] data, //显示的字形，可显示0~F十六个字形，所以需要4位
output reg[7:0] seg //字形编码，包含小数点，共8位
);
always@(*) //敏感信号为所有输入量
begin
case(data)
4'd0:seg <= 8'b1100_0000; //字形0的编码
4'd1:seg <= 8'b1111_1001; //字形1的编码
4'd2:seg <= 8'b1010_0100; //字形2的编码
4'd3:seg <= 8'b1011_0000; //字形3的编码
4'd4:seg <= 8'b1001_1001; //字形4的编码
4'd5:seg <= 8'b1001_0010; //字形5的编码
4'd6:seg <= 8'b1000_0010; //字形6的编码
4'd7:seg <= 8'b1111_1000; //字形7的编码
4'd8:seg <= 8'b1000_0000; //字形8的编码
4'd9:seg <= 8'b1001_0000; //字形9的编码
4'ha:seg <= 8'b1000_1000; //字形A的编码
4'hb:seg <= 8'b1000_0011; //字形B的编码
4'hc:seg <= 8'b1100_0110; //字形C的编码
4'hd:seg <= 8'b1010_0001; //字形D的编码
4'he:seg <= 8'b1000_0110; //字形E的编码
4'hf:seg <= 8'b1000_1110; //字形F的编码
default:seg <= 7'b111_1111;//默认不显示
endcase
end
endmodule接下来编写数码管显示的程序，模块名称为seg_show，文件名称为seg_show.v，代码如下。
module seg_show(
input clk, //板载50HMz系统时钟
input rst, //复位按键
output reg[7:0] seg7, //段码端口
output reg[5:0] bit //位选端口
);
reg[19:0] cnt; //定义20位时钟计数器//下面定义6个存放显示字形的变量
wire[7:0] seg_data0,seg_data1,seg_data2,seg_data3,seg_data4,seg_data5;
//下面定义6个要显示的数字
wire[3:0] data0 = 4'd1; //data0赋值1
wire[3:0] data1 = 4'd2; //data1赋值2
wire[3:0] data2 = 4'd3; //data2赋值3
wire[3:0] data3 = 4'd4; //data3赋值4
wire[3:0] data4 = 4'd5; //data4赋值5
wire[3:0] data5 = 4'd6; //data5赋值6
//以下例化了6个数码管seg0~seg5，把各自的显示数值与字形编码联系起来
seg seg0(.data(data0), .seg(seg_data0));
seg seg1(.data(data1), .seg(seg_data1));
seg seg2(.data(data2), .seg(seg_data2));
seg seg3(.data(data3), .seg(seg_data3));
seg seg4(.data(data4), .seg(seg_data4));
seg seg5(.data(data5), .seg(seg_data5));
//20毫秒循环计数
always@(posedge clk or negedge rst) //敏感信号为时钟上沿或复位下沿
begin
if(!rst) //低电平复位
cnt <= 20'd0; //复位时时钟计数器清零
else if(cnt == 20'd999_999) //时钟计数器到达20毫秒时
cnt <= 20'd0; //时钟计数器清零
else
cnt <= cnt + 1; //否则时钟计数器加1，即来一次时钟脉冲加一次
end
//数码管扫描显示
always@(posedge clk or negedge rst) //敏感信号为时钟上沿或复位下沿
begin
if(!rst) //低电平复位时数码管全灭
begin
bit <= 6'b111111;
seg7 <= 8'hff;
end
else if(cnt == 20'd166_666) //时钟到3毫秒时，数码管0显示1
begin
bit <= 6'b111110;
seg7 <= seg_data0;
end
else if(cnt == 20'd333_333) //时钟到6毫秒时，数码管1显示2
begin
bit <= 6'b111101;
seg7 <= seg_data1;
end
else if(cnt == 20'd499_999) //时钟到10毫秒时，数码管2显示3
begin
bit <= 6'b111011;
seg7 <= seg_data2;
end
else if(cnt == 20'd666_666) //时钟到13毫秒时，数码管3显示4
begin
bit <= 6'b110111;
seg7 <= seg_data3;
end
else if(cnt == 20'd833_333) //时钟到16毫秒时，数码管4显示5
begin
bit <= 6'b101111;
seg7 <= seg_data4;
end
else if(cnt == 20'd999_999) //时钟到20毫秒时，数码管5显示6
begin
bit <= 6'b011111;
seg7 <= seg_data5;
end
end
endmoduleseg_show.v的代码还可以写成如下形式。
module seg_show(
input clk, //板载50HMz系统时钟
input rst, //复位按键
output reg[7:0] seg7, //段码端口
output reg[5:0] bit //位选端口
);
reg[17:0] cnt; //定义20位时钟计数器
reg[2:0] scan_sel; //定义扫描位置计数器
//下面定义6个存放显示字形的变量
wire[7:0] seg_data0,seg_data1,seg_data2,seg_data3,seg_data4,seg_data5;
//下面定义6个要显示的数字
wire[3:0] data0 = 4'd1; //data0赋值1
wire[3:0] data1 = 4'd2; //data1赋值2
wire[3:0] data2 = 4'd3; //data2赋值3
wire[3:0] data3 = 4'd4; //data3赋值4
wire[3:0] data4 = 4'd5; //data4赋值5
wire[3:0] data5 = 4'd6; //data5赋值6
//以下例化了6个数码管seg0~seg5，把各自的显示数值与字形编码联系起来
seg seg0(.data(data0), .seg(seg_data0));
seg seg1(.data(data1), .seg(seg_data1));
seg seg2(.data(data2), .seg(seg_data2));
seg seg3(.data(data3), .seg(seg_data3));
seg seg4(.data(data4), .seg(seg_data4));
seg seg5(.data(data5), .seg(seg_data5));
//3.3毫秒循环计数
always@(posedge clk or negedge rst) //敏感信号为时钟上沿或复位下沿
begin
if(rst == 1'b0) //低电平复位时计数器全部清零
begin
cnt <= 18'd0;
scan_sel <= 3'd0;
end
else if(cnt >= 18'd166_666) //时钟计数器到达3.3毫秒时
begin
cnt <= 18'd0; //时钟计数器清零
if(scan_sel == 3'd5) //如果扫描位置计数器已经到5则恢复0
scan_sel <= 3'd0;
else
scan_sel <= scan_sel + 3'd1; //否则扫描位置计数器加1，即每3.3ms加一次
end
else
begin
cnt <= cnt + 18'd1; //否则时钟计数器加1，即来一次时钟脉冲加一次
end
end
//数码管扫描显示
always@(posedge clk or negedge rst) //敏感信号为时钟上沿或复位下沿
begin
if(!rst) //低电平复位时数码管全灭
begin
bit <= 6'b111111;
seg7 <= 8'hff;
end
else
case(scan_sel)
4'd0: //数码管0显示1
begin
bit <= 6'b111110;
seg7 <= seg_data0;
end
4'd1: //数码管0显示2
begin
bit <= 6'b111101;
seg7 <= seg_data1;
end
4'd2: //数码管0显示3
begin
bit <= 6'b111011;
seg7 <= seg_data2;
end
4'd3: //数码管0显示4
begin
bit <= 6'b110111;
seg7 <= seg_data3;
end
4'd4: //数码管0显示5
begin
bit <= 6'b101111;
seg7 <= seg_data4;
end
4'd5: //数码管0显示6
begin
bit <= 6'b011111;
seg7 <= seg_data5;
end
default: //数码管全部熄灭
begin
bit <= 6'b11_1111;
seg7 <= 8'hff;
end
endcase
end
endmodule三、代码说明
1、第一种方式中使用了计数器来分频时钟，总计约20ms的循环，并在此间分配了6个数码管进行显示，每个数码管大约分得3.3ms左右的显示时间。
2、时钟计数器选取了20位，对50MHz时钟进行分频，最大能达到20.9ms，刚好大于所需要的20ms，所以取20位进行计数比较合适，太多了浪费硬件资源。
3、第二种方式只用18位计数器来定时3.3ms，然后控制扫描位置计数器增长，并依靠扫描位置计数器的值来选择要点亮的数码管。
4、时钟分频还可以采用PLL的方式，待频率降下来了之后，再使用少量的计数器来得到所需要的时间，可进一步节约资源，但会消耗一个PLL。
5、程序中使用了数码管例化的形式，共例化出了6个数码管。例化的数码管负责解码，即把要显示的数值解码成显示的字形编码，再输出给数码管的段码端口。
6、在定义的变量中，data0~data5分别给了固定值1~6，seg_data0~seg_data5分别接收解码后的字形编码，并在下面的过程语句中，分别送给相应数码管的段端口进行显示。以0号数码管为例，它要显示字符1，先把1赋值给变量data0，然后通过例化seg seg0(.clk(clk), .data(data0), .seg(seg_data0));把data0的值传给元件内部变量data（即文件seg.v中的data），而后得到字形编码，输出给变量seg_data0，然后当时钟计数cnt达到20'd166_666时，把seg_data0的数据送给seg7端口，同时打开0号数码管的位选通端口（bit <= 6'b111110;），此时该数码管显示出字形1。其他数码管的显示原理以此类推。
7、由上可以看出，元件例化有点类似于C语句中的函数调用及返回，但元件的每一个例化都是要产生出实际的电路的（要消耗逻辑器件），可查看生成的RTL电路图。
四、实验步骤
FPGA开发的详细步骤请参见“基于EP4CE6F17C8的FPGA开发流程（以半加器为例）”一文，本例只对一同之处进行说明。
本例工程放在D:\EDA_FPGA\Exam_3文件夹下，工程名称为Exam_3。有两个模块文件，一个名称为seg_show.v，设置为顶层实体，另一个名称为seg.v，用于提供例化。其余步骤与“基于EP4CE6F17C8的FPGA开发流程”中的一样。

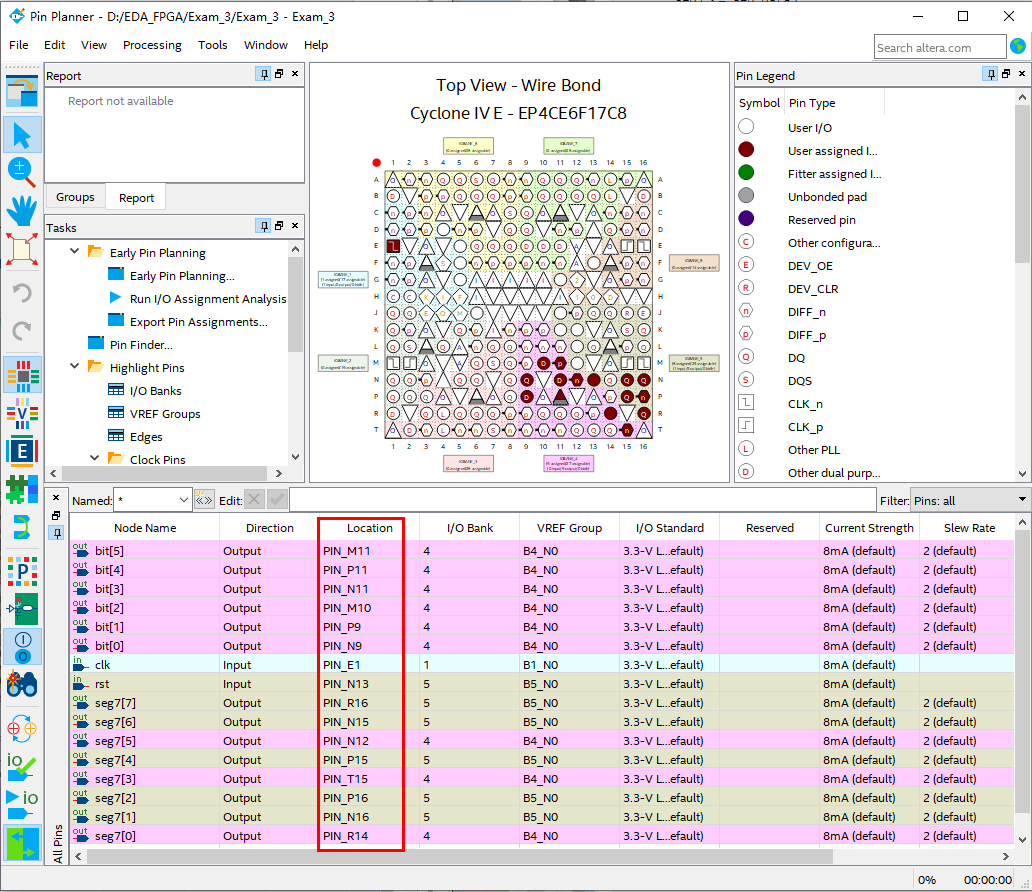

接下来看管脚约束，本例中6个数码管一共有16个引脚，再加上时钟晶振和复位按钮，一共18个。具体的端口分配如下图所示。
对于未用到的引脚设置为三态输入方式，多用用途引脚全部做为普通I/O端口，电压设置为3.3-V LVTTL（与”基于EP4CE6F17C8的FPGA开发流程“中的一样）。需要注意，程序中的每个端口都必须为其分配管脚，如果系统中存在未分配的I/O，软件可能会进行随机分配，这将造成不可预料的后果，存在烧坏FPGA芯片的风险。

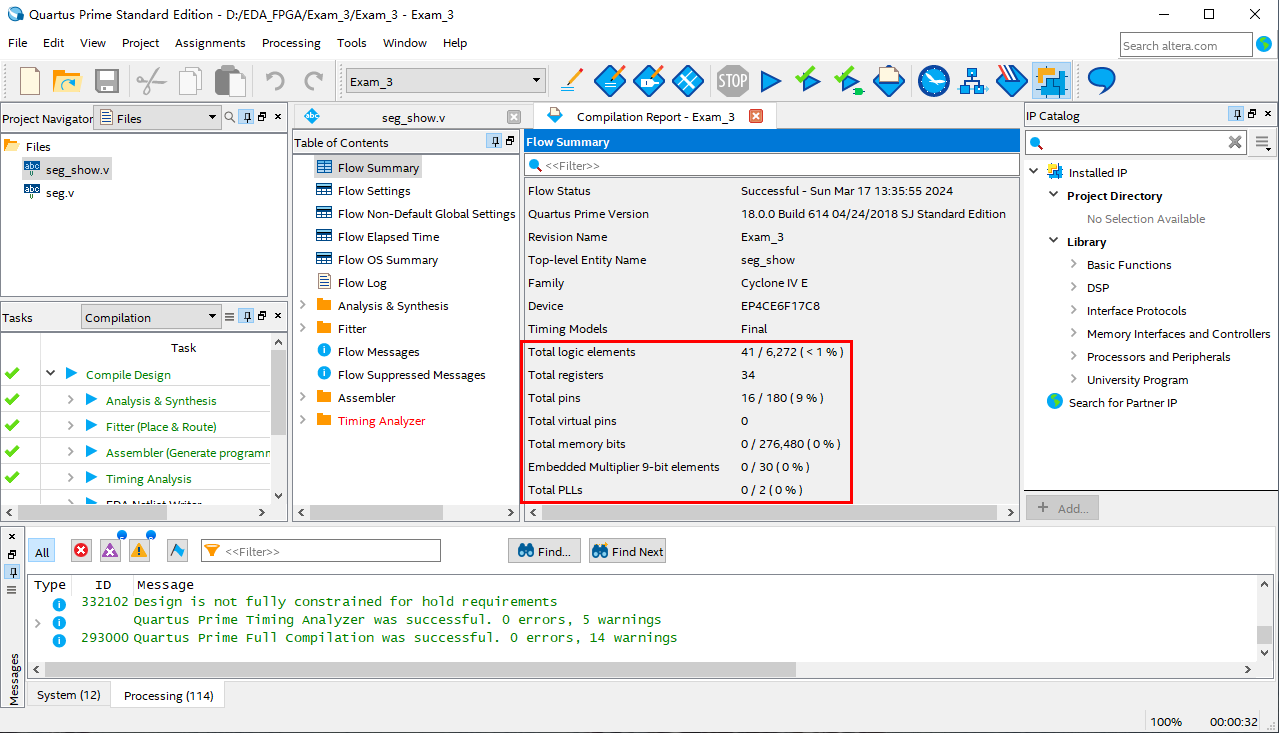

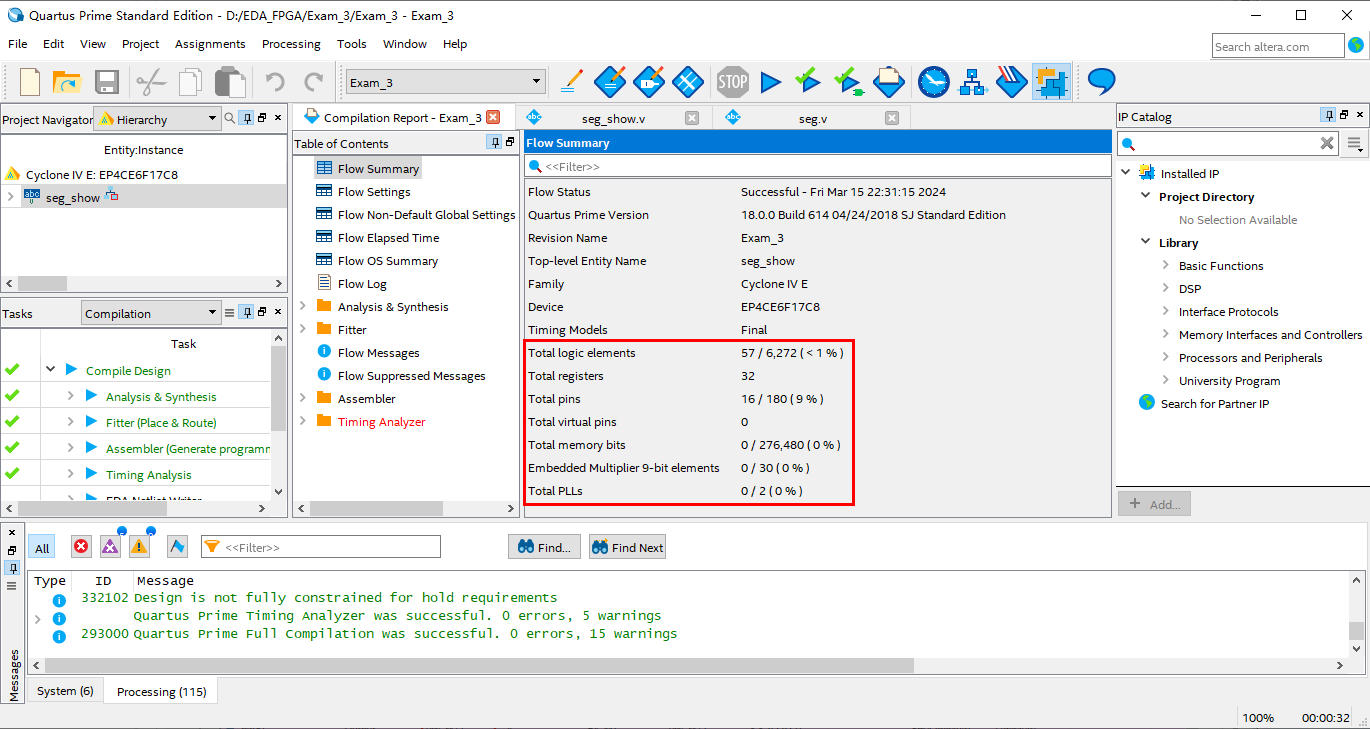

接下来对工程进行编译，编译完成后，可查看一下逻辑器件的消耗情况，第一种代码的消耗如下图所示。
第二种代码的消耗如下图所示。
可以看到，第二种方式消耗的器件更少。另外，还可以点击菜单Tools->Netlist Viewers->RTL Viewer，查看一下生成的RTL电路图。

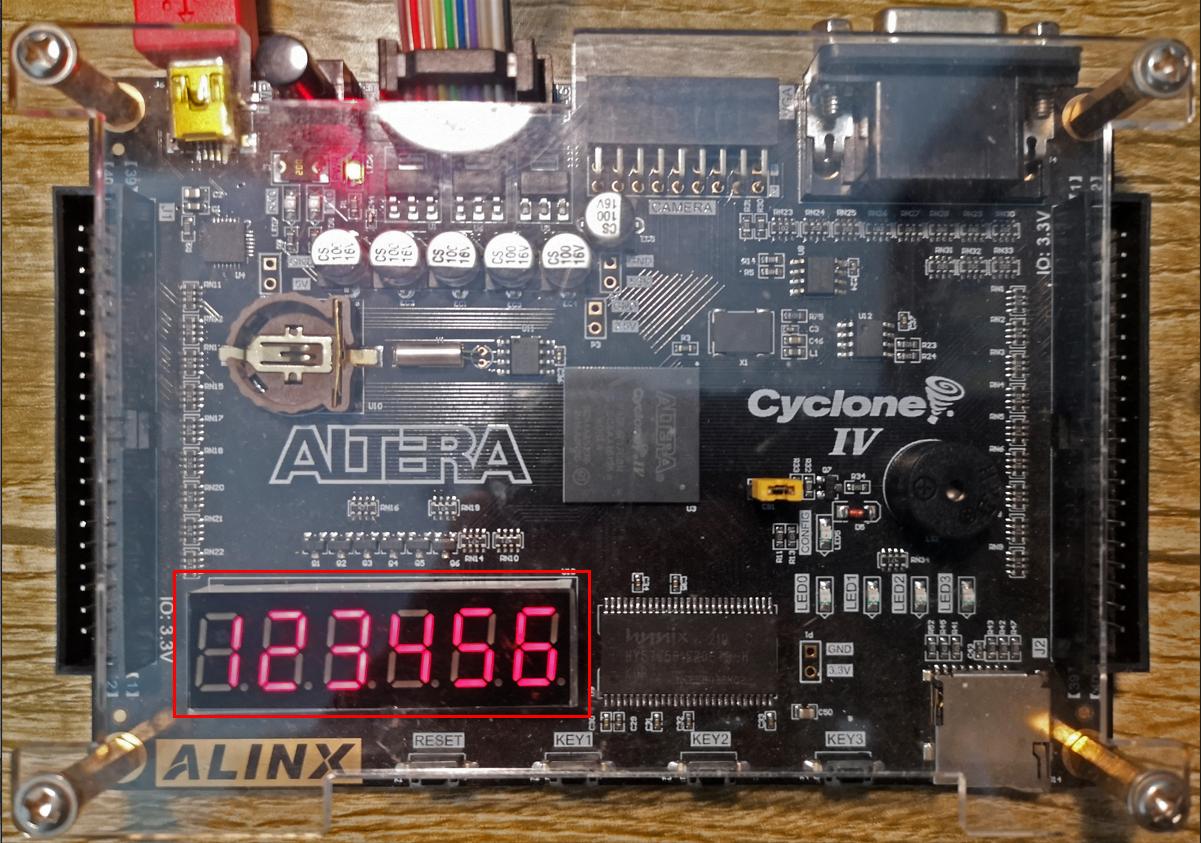

最后进行程序下载，并查看结果。下图为6个数码管的动态显示效果。

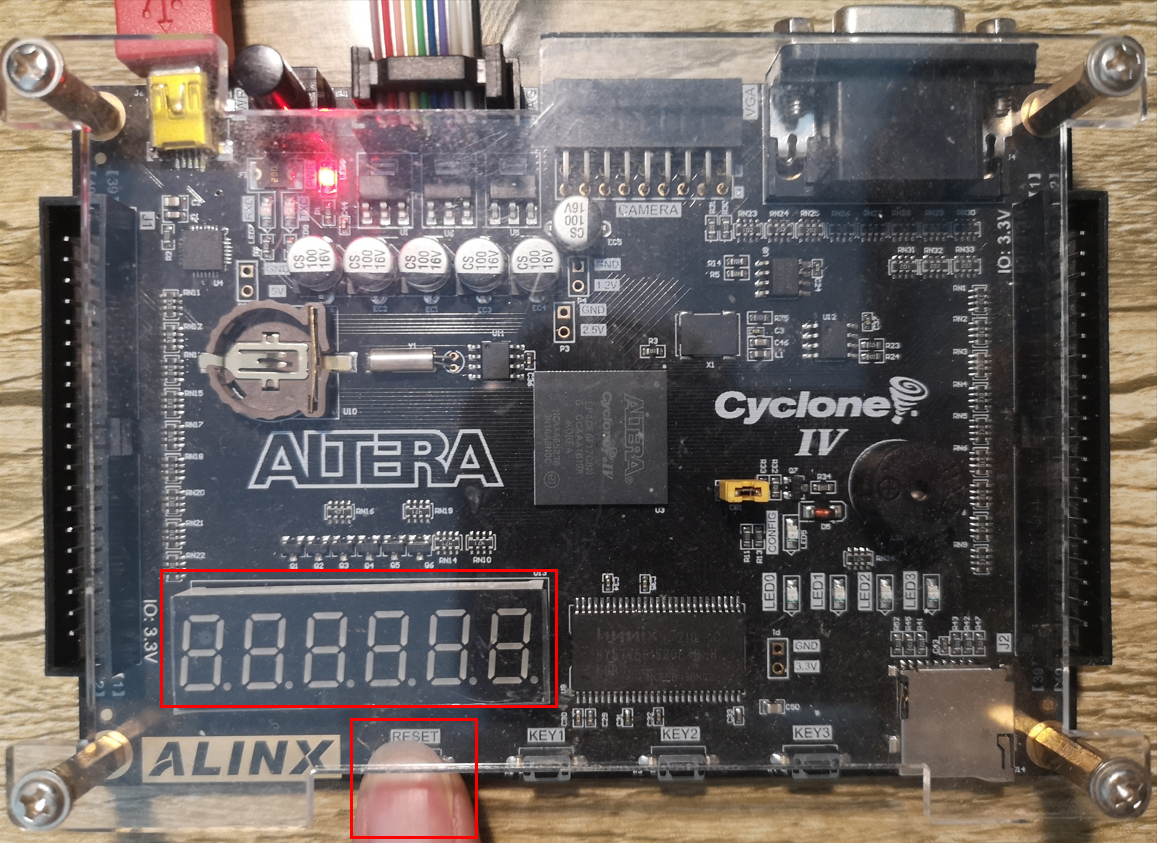

当按下复位键后，所有数码管均熄灭，如下图所示。
