FPGA学习-CPU

1. 认识CPU

CPU（Central Processing Unit，简称CPU）本质上是用于科学计算的数字电路，它是特定的专用数字电路，除此之外GPU用于视频图像处理专用的数字电路，以及DSP用于信号处理的专用数字电路。

CPU是对数据进行科学运算的基本电路，科学计算以加减乘除为基本运算，电路核心为这4种对应运算电路，也包括逻辑运算，概括起来可以直观点说所谓的科学运算，即数学和逻辑运算，换句话说它是数据的数学和逻辑运算的数字电路。

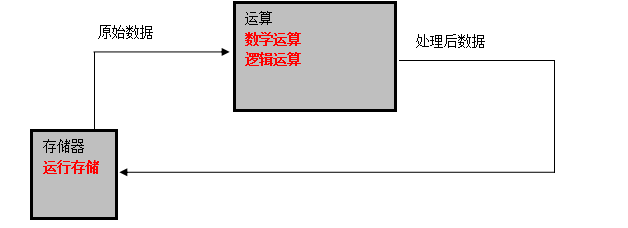

从以上图可以看出，数据处理电路从运行存储器中将数据读出来进行运算，计算完成之后又将结果写会运行存储。

1.1 CPU分类

对于科学运算数字电路，有各种电路设计，不管什么样的电路设计，CPU从工作复杂度上来说，分类2类，分别为精简指令集，复杂指令集。

Cisc  （复杂指令集） ：理论上指令可以无限扩展，它的设计理念是每增加一种操作单独设计对应的指令，同时译码电路设计带来挑战，内部结构复杂，支持各种操作，只要用于PC系统，比如intel,adm。

Risc  （精简指令集） ：理论上指令支持有限扩展，它的设计理念在规定的有限范围内进行指令扩展设计，译码电路简单，运行效率高，内部结构简单，目前主要用于嵌入式CPU。

以上除了本质上区别，他们的指令设计，一般情况下，Cics为变长指令集，RISC为定长指令集。

Risc的设计将会是以后的发展趋势，并且将越来越开源，比如RISC_V

1.2 RISC cpu

RSIC cpu结构设计灵活，运行效率高，内部结构相对于CICS简单，一般采用定长指令，译码相对电路简单。

优点：

1.指令集简洁，因此设计灵活

2.内部电路相对简单，运行效率高。

3.定长指令，所有指令长度一样，容易译码。

4.接口用于嵌入式设备，又可用在用于PC等复杂的电路系统中，通用性较强

缺点：

指令有限扩展，但是能满足我们所有的操作需求。

1.3 关于指令

CPU运算过程不是单一的，它可以执行很多种运算过程，每个运算过程是按照我们的需要进行运算，因此，它是一个典型的包括人机交互的数字电路设计。

人机交互是通过设计一串二进制，并且给这串二进制数赋予特定的功能，CPU解析该二进制数，并执行相关操作，而这个二进制就是指令。

在计算机系统中，指令都是由操作码和操作地址构成。

指令 =  操作码  +  操作地址

操作码 ：  指明让CPU直行何种操作

操作地址 ：  CPU在执行运算操作的时候，如果需要操作存储器，这个地址就是操作地址。

1.0地址指令

例如：

NOP :空操作，在不需要操作存储器的时候使用

2.1地址指令

LDA X05   :表示从0x05地址空间读取数据保存内部累加器

3.2地址指令

例如：

Sub  0x06  0x05：  把0x06存储器空间的数据与累加器，结果写入0x05空间的存储器

4.3地址指令

Sub  0x06  rs  ，0x07 ：把0x06存储器空间的数据与rs寄存器数据详减，结果写入0x05空间的存储器

5.4地址指令

例如：

Cmpsum  0x06  0x07   rs   0x08：如果存储器0x06空间的数据大于0,则0x07空间的数据与RS寄存器数据相减，结果写入0x08存储空间

地址越多对应的操作也更为复杂，一条多地址指令可以由多条低地址指令功能组合在一起完成该操作。

在计算中，所有操作指令的集合叫做指令集，指令集决定了CPU所能够操作的功能，换句话说指令集指令越多完成的功能越多，实际中根据需要选择指令集，不同的指令集是不兼容的，操作系统或者软件必须兼容指令集才能正常运行。

1.4 关于cpu总线

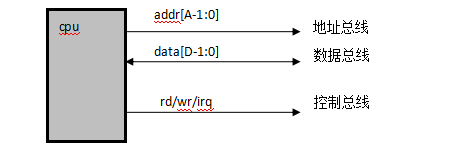

CPU作为数字电路，在店里系统中需要与其他电路交互，交互是由接口总线负责，在计算机组成上，它的总线由地址总线，数据总线，控制总线构成。

1.5 关于CPU的内部组成

按照计算机系统的规定，CPU内部是由组件构成，所谓组件就是具有独立功能的电路，具体表示如下：

CPU 组成 =  基本组件 +  扩展组件

基本组件：是构成CPU 的基础，包括指令寄存器，累加器，ALU，程序计数器，时序控制

扩展组件：是按照需要功能扩展

1.指令寄存器

用来存放当前用于执行的指令，指令从存储器中读出，存放在指令寄存器中

2.程序计数器

用来计算存放指令的存储器地址，分为2种情况

顺序:正常情况下指令是顺序执行的，因此地址加1

跳转：当我们需要从新的指令地址空间执行指令，则需要跳转

3.ALU

是CPU的核心组件，完成数据的逻辑数学运算。具体需要按照当前的指令完成不同的运算。

4.累加器

用来保存当前ALU计算结果，除了累加器，如果需要功能扩展，则可能定义通用寄存器，以及标志寄存器.

5.时序控制

控制取指令，分析执行指令。
