记住这种波纹，PWM的开关干扰

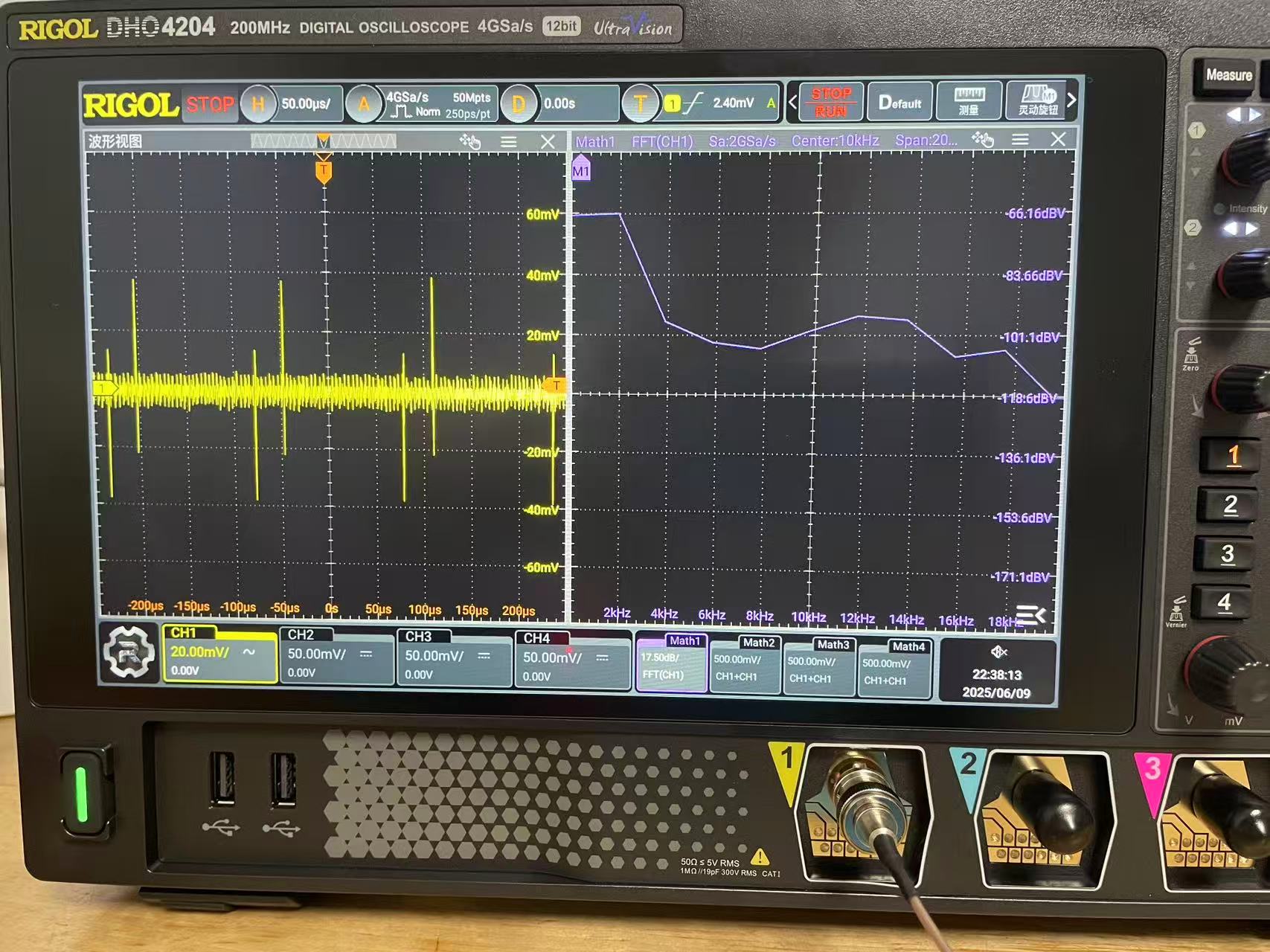

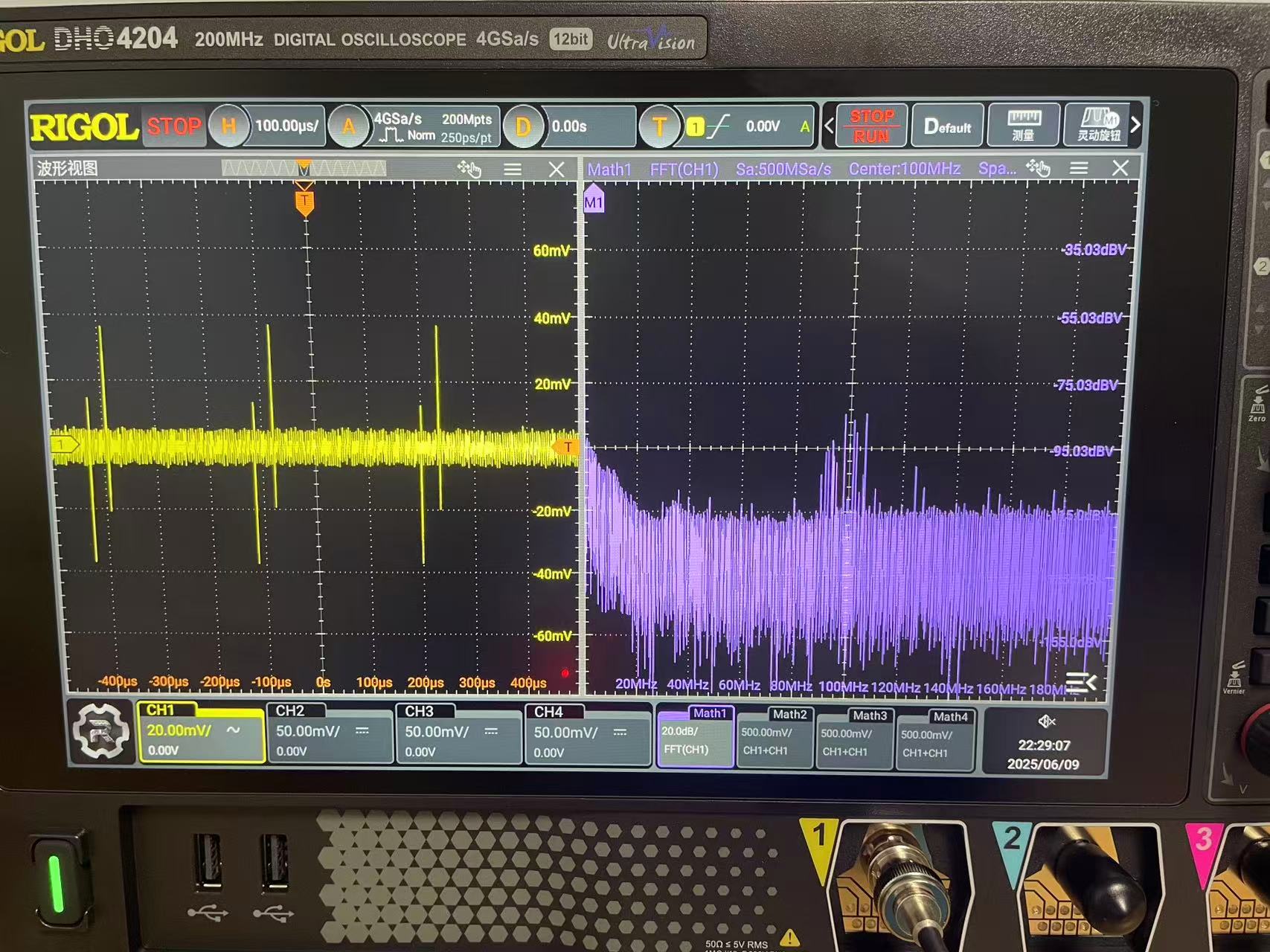

最近在排查恒流源的一些噪音来源，昨天无意中的一个实验，抓到了一些有趣的东西，确定了一个噪音的来源：图1是交错PWM只开启了一个通道的情况：两个尖峰间隔大约315us，大概是3.2K的频率吗，图2是开启了两个通道的交错PWM，两个尖峰间隔大约157us的样子，大概是6.4K的频率。而下拉尖峰和上拉尖峰之间的时间，两张图都是31~34us之间，正好对应了pwm的10%占空比（我的项目输出最大1A电流，测试的时候我只开了100mA）。

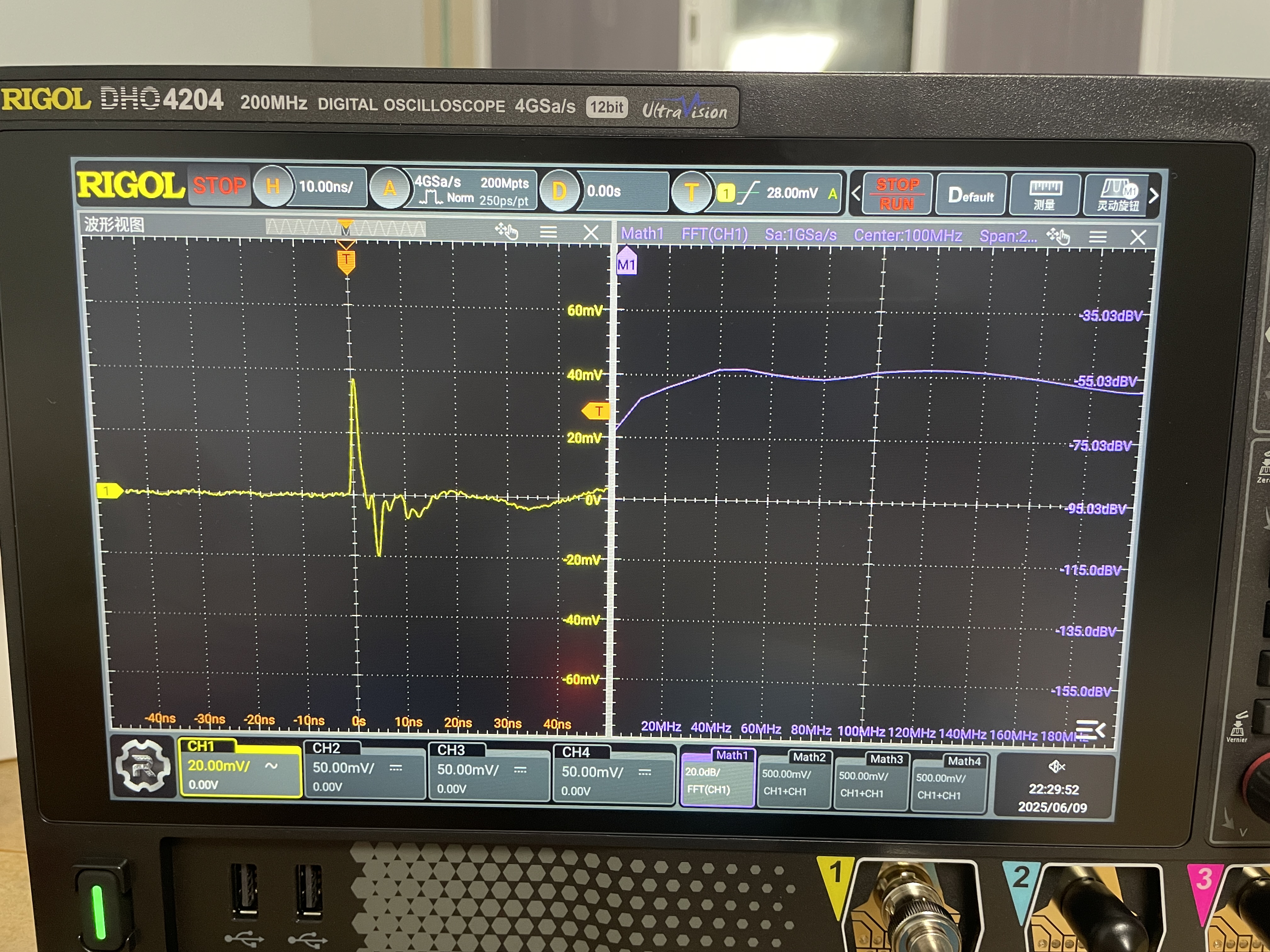

另外，这个开关干扰来自于处理PWM信号的模拟开关，我用2.5V的基准电源给模拟开关NO端口供电，而PWM信号通过IN端口控制开关，所以，这个波纹来自于模拟开关的开关动作。图3，图4可以很清晰的看到开关开启的时候，波纹的上升沿是多么的快速，上升和下降时间大概是2ns多一点。而模拟开关的动作，恰巧就是这个问题的始作俑者。

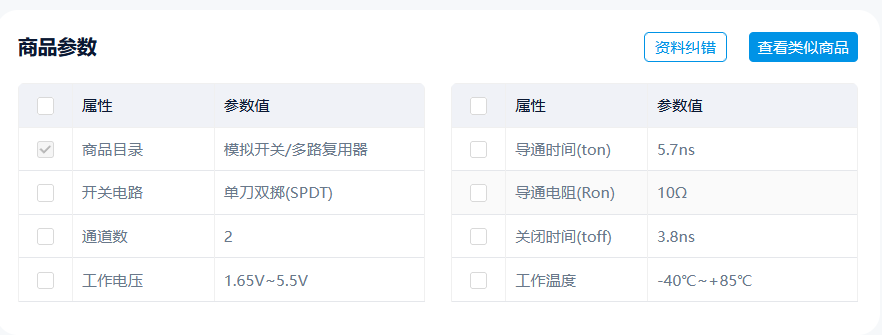

我用的是TS5A23157这个型号，这个型号的参数如下：



 可以看到，我在一开始选型的时候就犯了个错，选了一个开关速度非常快的模拟开关，而我做的恒流源其实在1mA的分辨率就足够了，因此，速度可以放慢，315us的总时长的千分之一就是最小的周期。0.315us，也就是说，开关时间选取小于150ns的开关即可。这样，LDO才可能有效的稳压，烫平波纹。
