PCM512X芯片的初始化

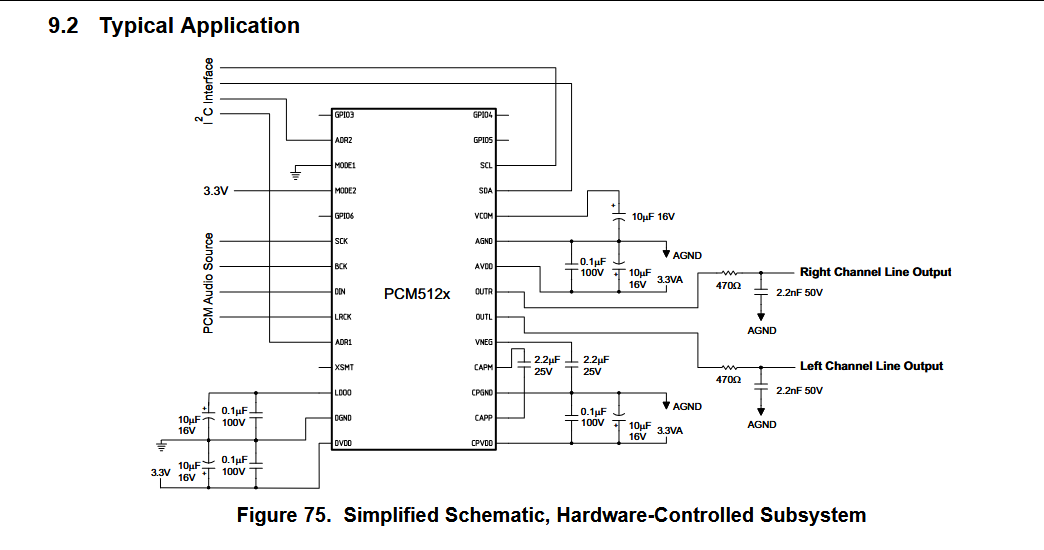

        这个TI的解码芯片怎么说呢，其实电路设计超级简单，麻烦的是写代码和初始化，我当时为了寻求支持Master模式的DAC，找到了这个芯片。但是这个芯片的寄存器超级多，为了写驱动，我前后花了大约2个月的业余时间，加起来超过110K的代码量，可谓是不小的工程，当我把所有的代码都写完之后，在联合调试的时候发现一个问题，无论我怎么用MCU输出正弦波的I2S数据，5122就是没有输出，输出永远是一条直线。我不得已只能求教于DS，但是，DS也是一个半吊子。它对这个芯片的很多说法全是错的（AI常规性的产幻）。但它再半吊子，也比我这个新手强，在它的协助分析下，我找到了两个问题，第一个是XSMT这个引脚。我画电路板的时候，用的就是TI文档中的电路图：

        看到没？这个图中的XSMT引脚是悬空的。于是我也把这个引脚悬空，当时没留意这个引脚的功能。看到悬空以为和GPIO差不多，就直接照搬了。结果，这个引脚必须接高电平！否则就是静音。我只想吐槽一下，哪怕在这个图上标注一下XMST引脚的软静音几个字，我都会去查一下。。。

        第一个问题我通过飞线暂时解决了，新板子肯定要加上拉电阻到3.3V，第二个问题才是要命的。PCM5122还是没有输出，因为它的内置CP（电荷泵）没有工作！这个是真的惊到我了，我一直以为CP是模拟部分，有电就会自动运行，我以为它有固定频率来驱动。结果DS告诉我，这货需要DAC的分频来驱动！但是无论我怎么调增初始化方法，GetDacPowerStatus函数只是从WAIT_CP_VALID状态变成了STANDBY。。。而我需要它的状态处于VOLUME_RAMP_UP（模拟无电）或则RUN_PLAYING（模拟加电），我一度怀疑是芯片坏了，因为CP相关的几个引脚，PIN2没有任何电压，PIN3接地，PIN4，PIN5本应该是负压，结果输出0.17V和0.46V。后来我想了半天，貌似没有做过分的事情啊，卡在这个位置我几乎打算放弃这个芯片。后来还是不死心，有点舍不得写了两个多月的代码，我又在往上找相应的话题，我也看到很多老外被这个芯片搞懵逼，也有不少老外碰到和我一样的问题，就是CP不启动。现象和我的一样。我在无意间，下了一个老外提供的压缩包，我发现里面居然是TI官方的初始化芯片的教程！我立即照着TI的教程修改我的初始化代码，修改完之后，我终于看到了CP启动的信息。我等待这一刻已经太久，内心已经没有太多想法。

        另外，再吐槽一个TI的文档缺陷：

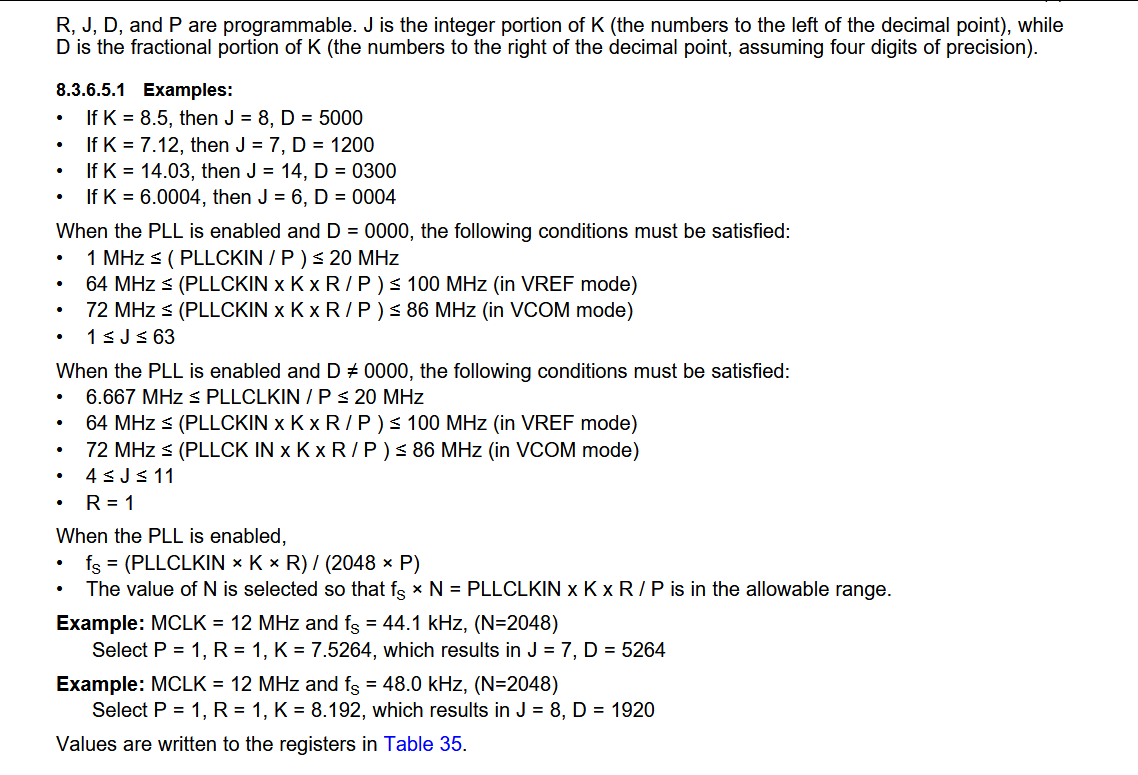

        TI的文档在写如何设置锁相环的时候，有几个限制条件，分别限制了Vref和VCom模式下的PLL输入频率，和PLL输出频率的范围，另外，还有一个限制：Fs = ( PLLIN * K * R) / （2048 * P）。

        这个公式就是一坨狗屎，因为它原本应该是Fs = ( PLLIN * K * R) / （N * P），然后应该给出N的取值范围！这个写法非常误导人，如果不仔细点，就非常容易误以为这个是2048固定值！比如如果你想用192K的Fs，你就会发现你无论选择怎样的输入频率，怎样分频设定，你都永远无法满足它的这个2048的条件。如果你翻到手册的最后，你就会发现TI给了你所有Fs和特定输入频率的设定，但你如果按他的参数去计算，就会发现结果根本不是2048。我不知道TI的工程师写这个限制的时候是怎么样的想法。我只知道他写这个限制的时候没有动脑子。

        最后，我找到的初始化的例子，我放在我的下载资源里面，有兴趣的可以去看看。
