磁保持继电器翻车现场

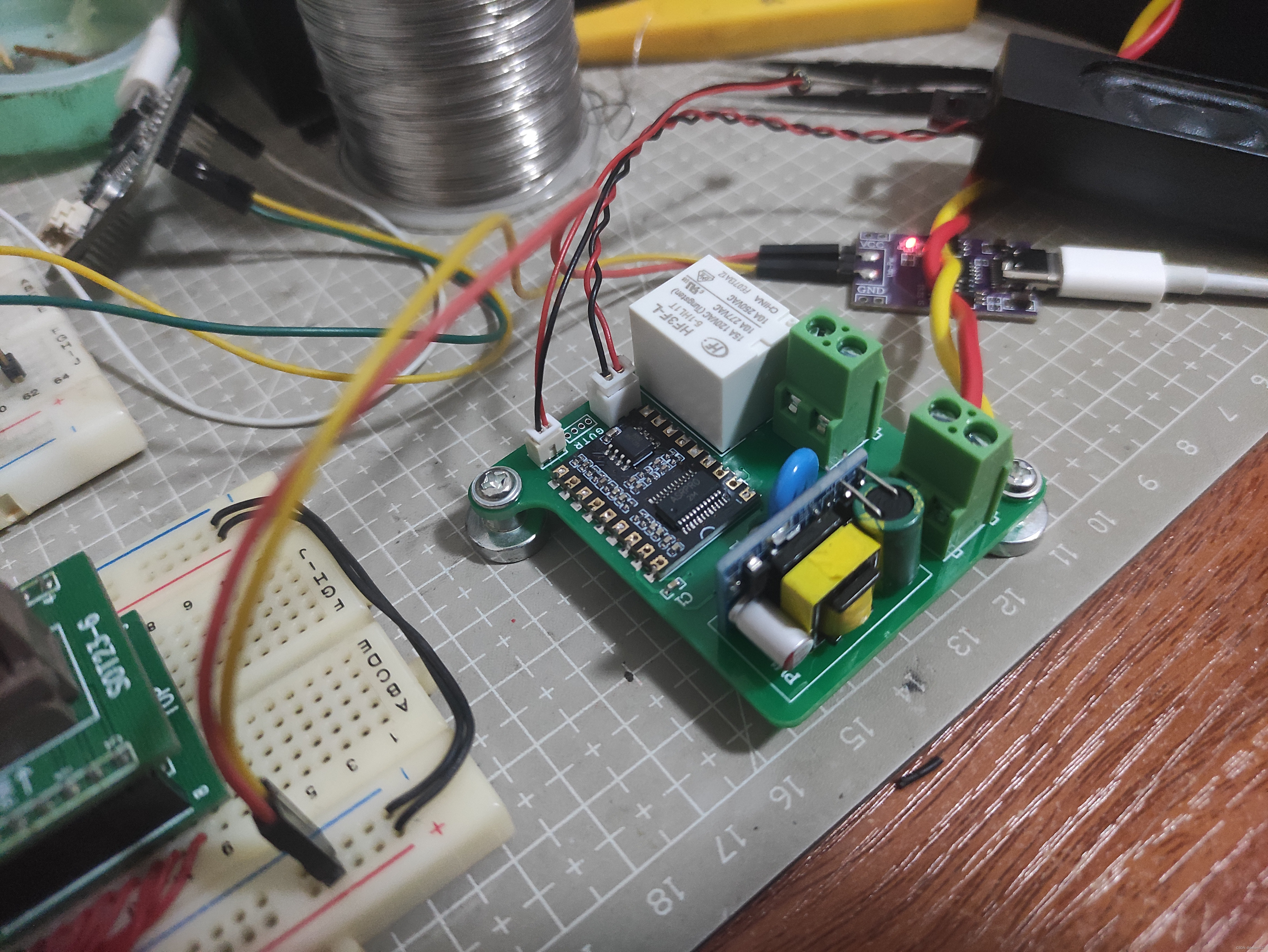

做了个改造吸顶灯的小电路板，目的是用语音识别来控制开和关，为了省电，打算用磁保持继电器，于是用BL8032F来驱动，结果翻车了，只能再试试BL8023K和BL8023H，各采购了10片，还有CN8021也买了10片，都来试试。5V的继电器，BL8023F也是5V。实测5V时，用电流表短接2输出口，测得只有1mA电流，难怪翻车。

 再不行就用TMI8118来驱动了，只是引脚不兼容，需要重新打板

--------------------华丽的分割线----------------

来更新一下进展，今天已收到BL8023K，BL8023H 被卖家发成BL8023K了，另外CN8021也收到了。BL8023K和CN8021的驱动能力都差不多，都不是很强，5.0V供电下驱动松乐的5V低功耗普通继电器的话，电流在50～53mA，继电器均无法吸合。好在驱动宏发的磁保持继电器均正常(继电器型号:HF3F-L-05-1HL1T)，降压至4.5V后，仍然正常，可以放心的用。

对于BL8023F，我看这数据手册，怎么看5V也不太可能只有1mA电流。为了再次确认，在嘉立创买了5片，还在路途中，证明下之前的BL8023F是不是假货。



------------------再来一次分割线-------------------

嘉立创买的BL8023F和之前淘宝买的一样，看来不是假货，5V下就是驱不动5V继电器。

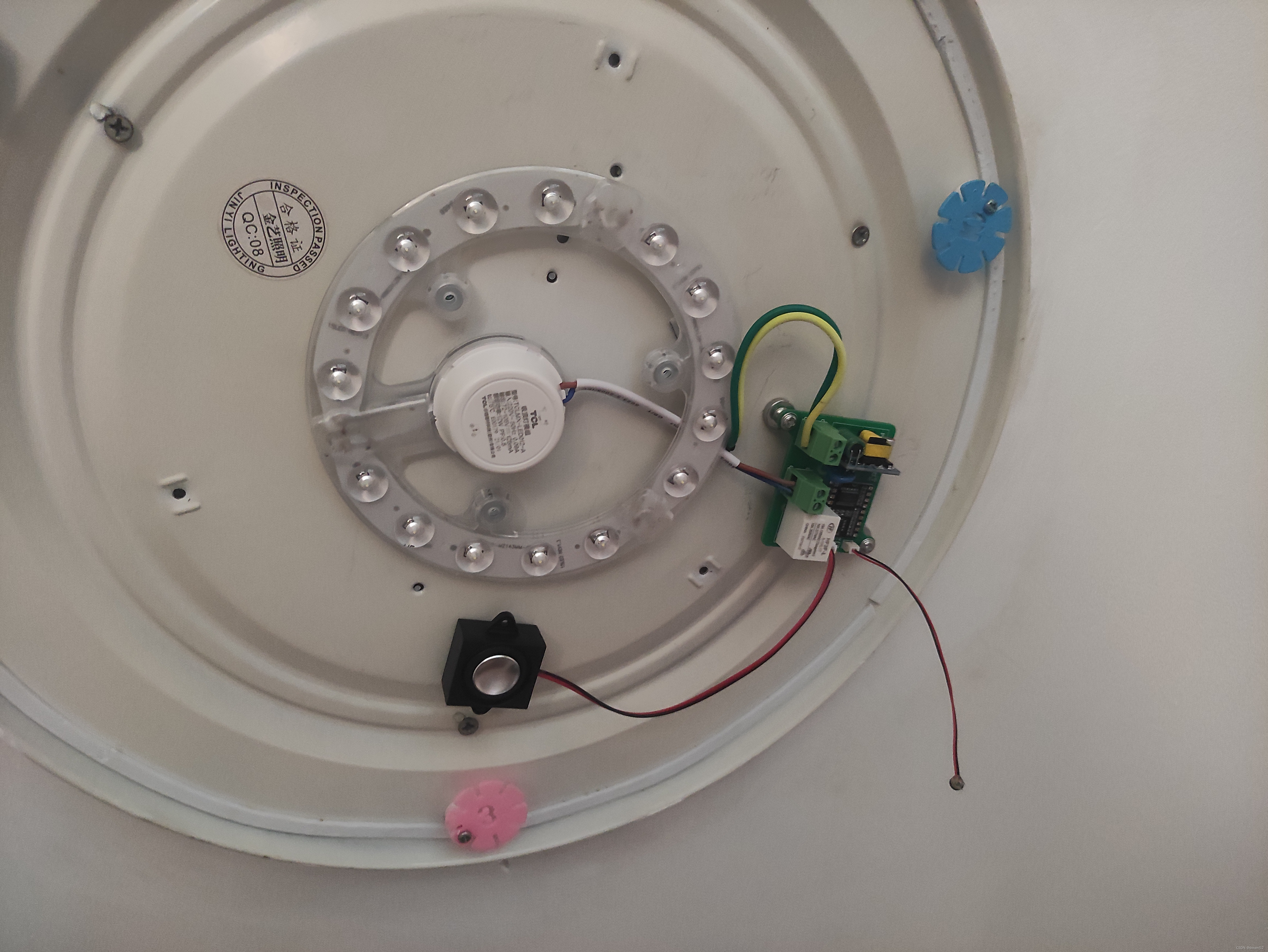

换上BL8023K，我的小电路板安装到吸顶灯上了

 主要功能就是语音开灯关灯，辅助功能有，七档音量调节，设置来电开启，来电关闭，来电保持，可自定义:唤醒词和开灯关灯2个指令。
