充分利用光猫Vlan功能

很多家庭装修的时候都是把光猫接在弱电箱里,弱电箱引出网线到各个房间,但弱电箱未必是在房子的中心位置,把无线路由装进弱电箱信号覆盖的并不理想。很多解决方案是增加两个VLAN交换机:弱电箱一个,路由器旁边一个。好像最便宜就是水星SG105Pro,两只也要一百七八。利用好光猫的VLAN功能,就能节省一个VLAN交换机,再如果你的路由支持OpenWrt,就不需要额外购买VLAN交换机了。

以我的网络为例(光猫桥接,路由器PPPoE拨号): 光猫端口3连接客厅Openwrt路由器,端口1/端口2(IPTV)/端口4连接至其它房间。

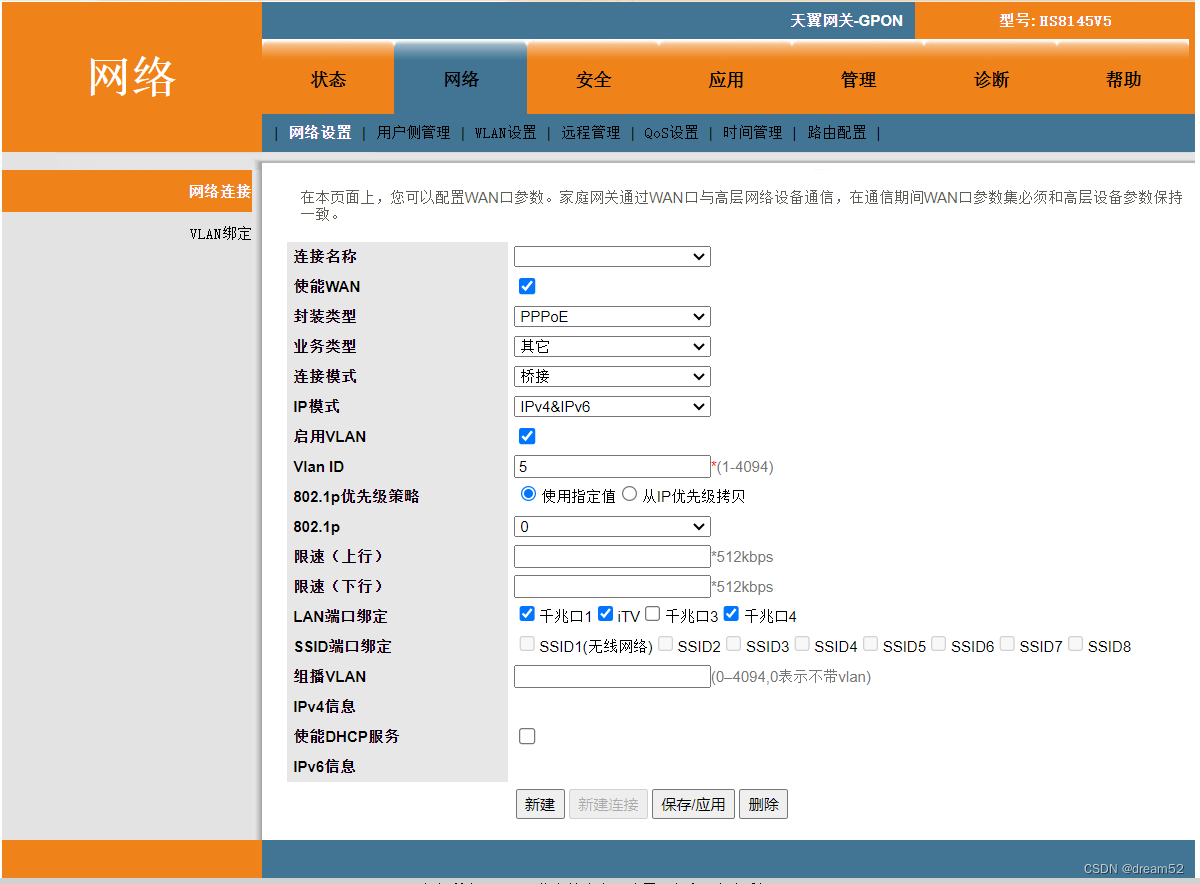

登陆光猫后台(管理员),新建个网络链接,如下图所示,找个没有业务的VLAN号,我这里填入5。

这样这几个端口就相当于一个交换机了。

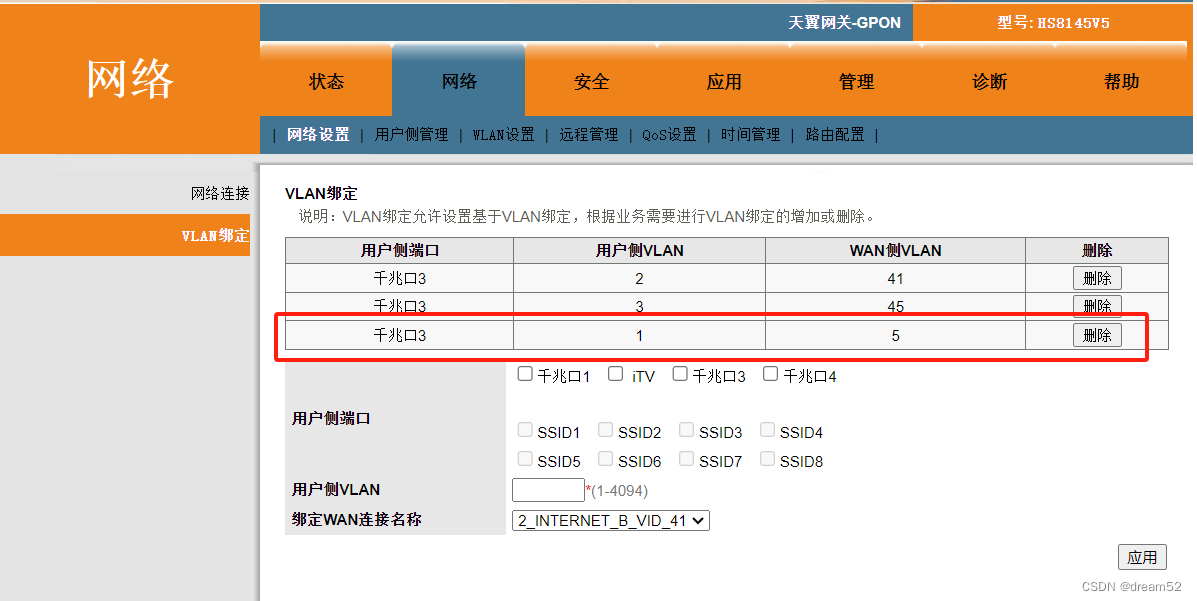

接下来把上网的Vlan绑定到上面建的网络连接中

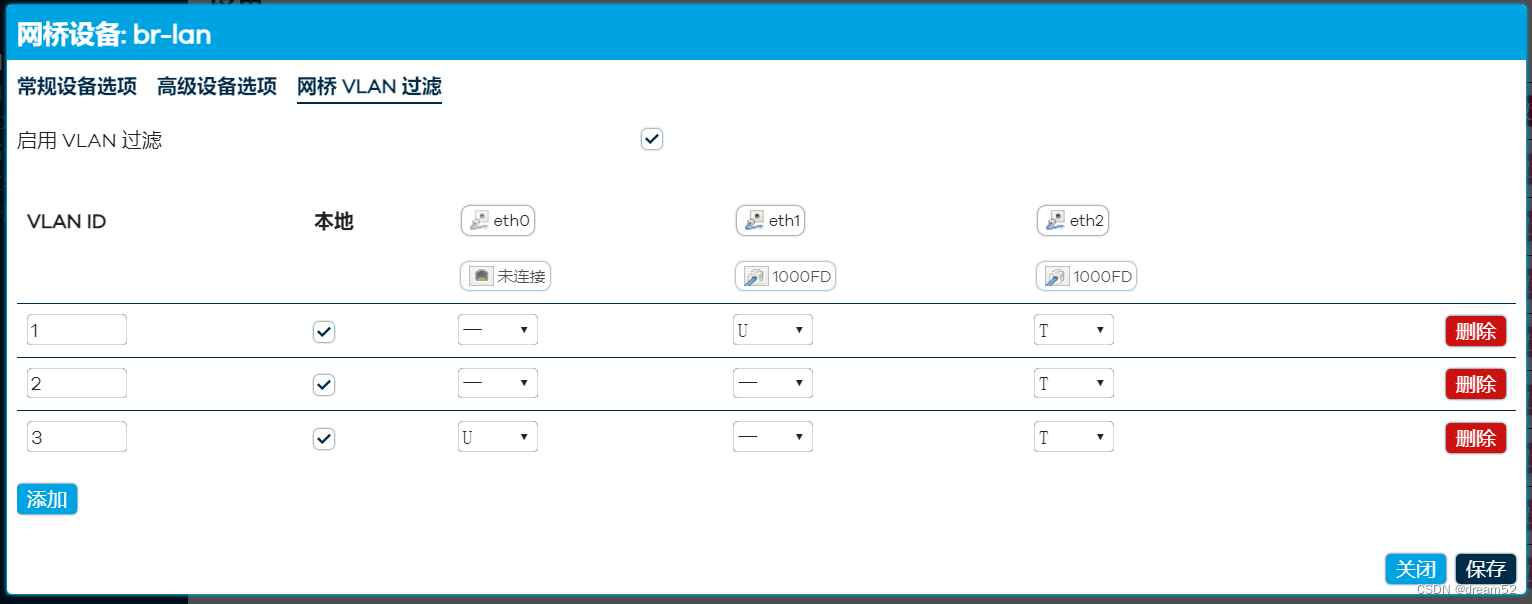

再看看路由器上面的VLAN设置:

路由器eth0是IPTV信号端口,接电信盒子

路由器eth1可以接电脑上网

路由器eth2接的光猫端口3(端口3复用了桥接过来的外网信号,IPTV信号,还有路由器内网信号)

这样光猫上的三个端口都能获取到路由器的内网IP。
