【ParaView教程】第四章 常见问题 —— 怎样在ParaView中查询某个网格单元或点上的值？

最新推荐文章于 2024-01-21 14:23:06 发布
最新推荐文章于 2024-01-21 14:23:06 发布
阅读量8.5k 收藏 6
点赞数 4
分类专栏： ParaView Tutorial 文章标签： ParaView CFD CAE PostProcessing OpenFOAM
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/dsfsdffgfd/article/details/107131026
版权
本文是ParaView教程的第四章，主要介绍如何查询CFD或CAE模拟数据中网格单元和点上的数值。通过加载数据，使用Interactive Select Cells On或Interactive Select Points On工具，可以在ParaView中查看压力p、速度U等变量的值，并以ID号标注显示。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

以cavity为例：

加载数据

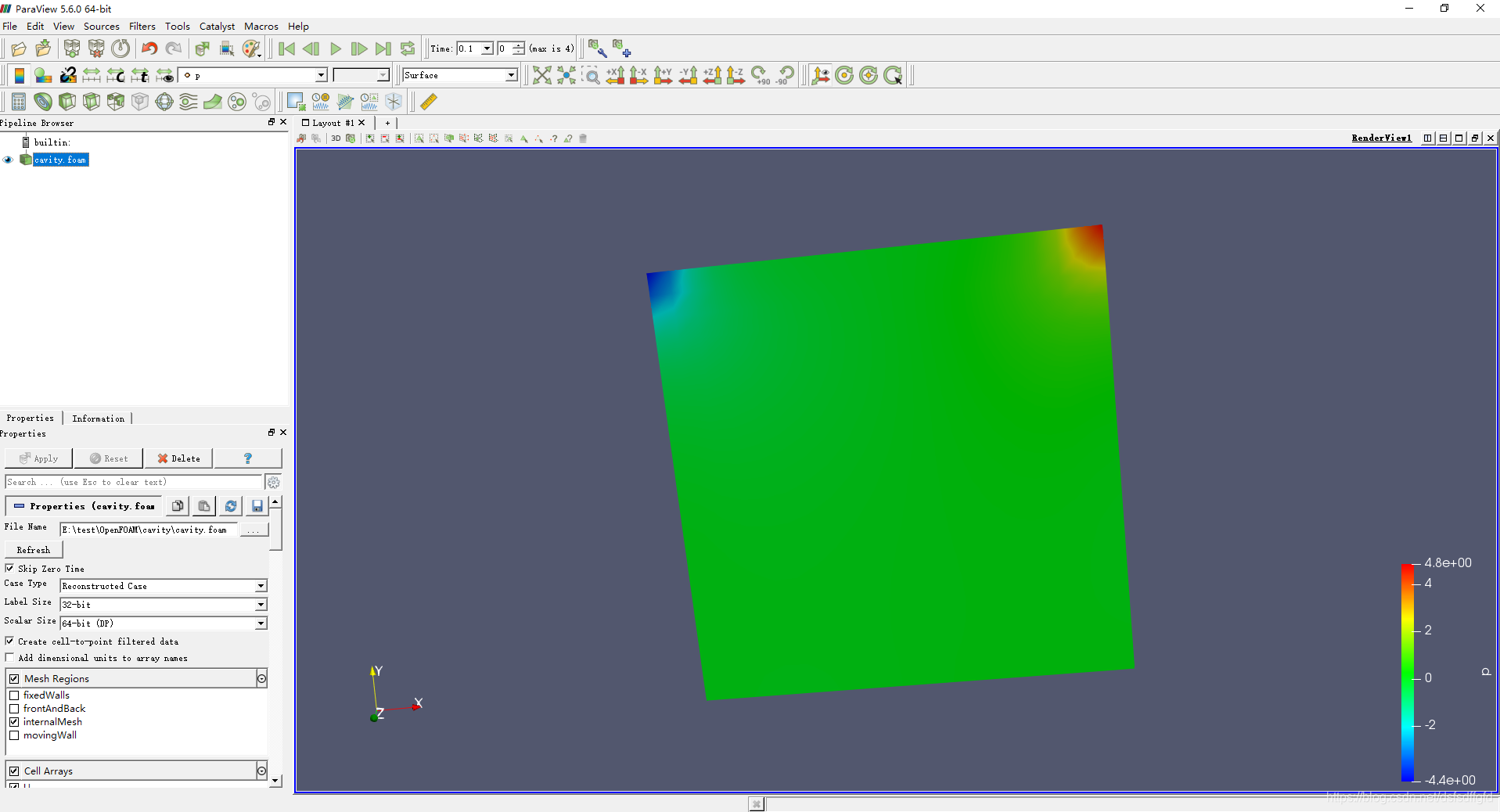

加载数据后如下所示：

 查询任意网格单元上的值

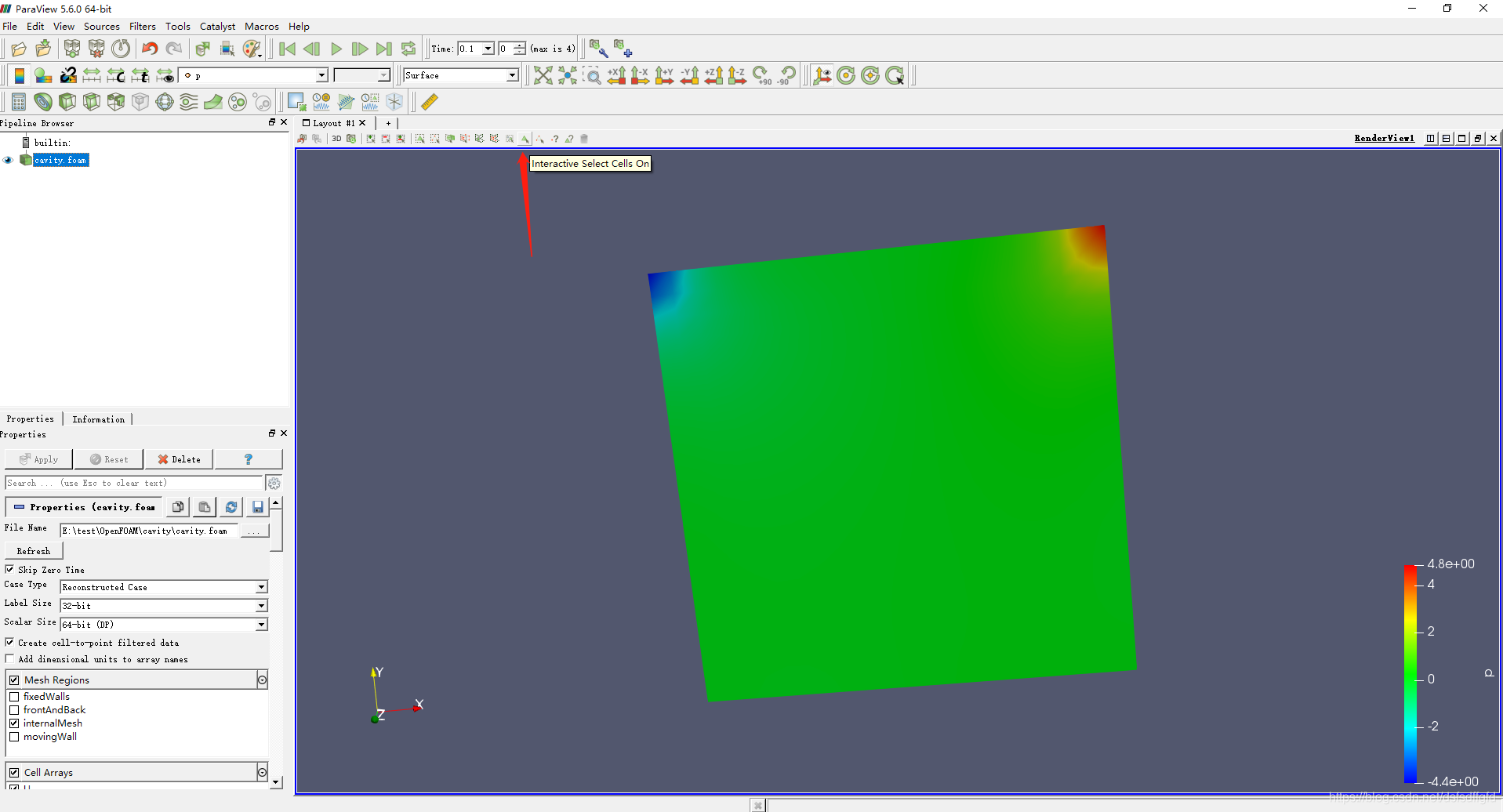

在视图工具栏里点击Interactive Select Cells On。

在网格模型上任意选择一个网格，如下：

在菜单View中打开Selection Display Inspector。
