【音视频】基于webrtc的聊天室的设计

目录

术语

webrtc建连流程

 系统整体架构

信令服务器房间状态管理

用户加入房间流程

用户加入房间并推流：

其他用户订阅此用户流

用户加入房间并订阅房间其他所有用户

用户退出房间流程

 平行集群模式​编辑

第一阶段demo 设计

参考文章

---

本想自己画一遍的，发现参考的文章 里所述，涵盖了自己想表达的，也就不重复画了

术语

• sdp: 在webrtc握手建连时用于描述webrtc会话的文本信息，包含音视频编解码信息、传输方式、加解密等信息。
• offer sdp: webrtc建连时主动呼叫方的sdp，一般包含多种编解码方案选项。
• answer sdp: webrtc建连时被动应答方的sdp，应答方选择优先的编解码信息并返回呼叫方

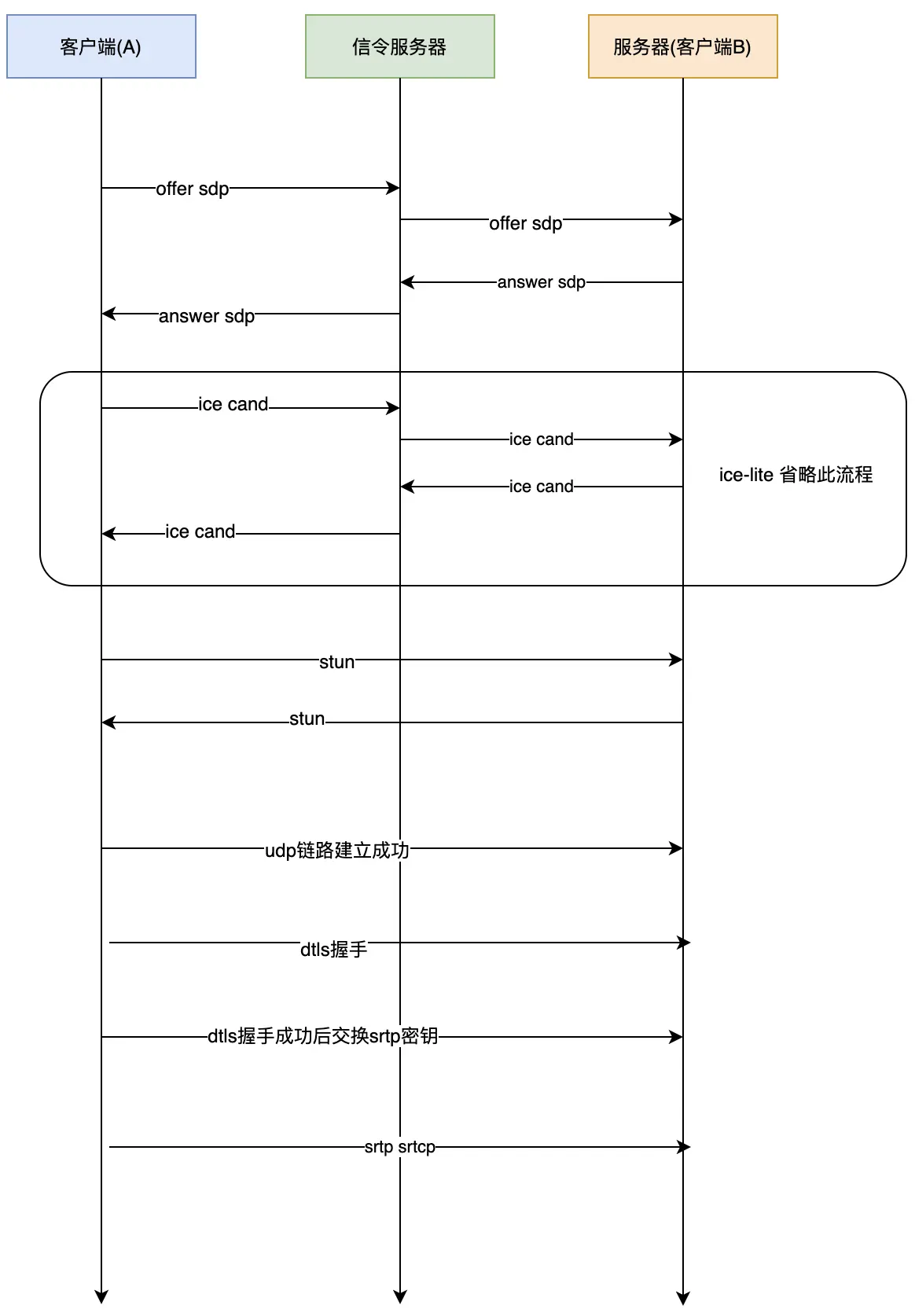

webrtc建连流程

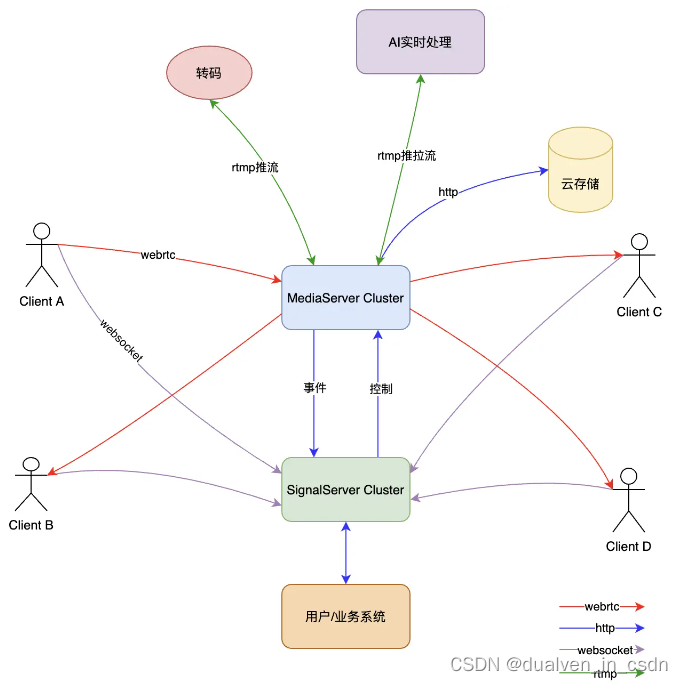

 系统整体架构

系统主要组成部分

• Client: webrtc客户端，支持web/ios/android等形态。
• MediaServer: 媒体服务器，负责直播流的发布订阅转发转存。
• SignalServer: 信令服务器，负责videoroom房间状态维护，用户加入退出消息广播。
• 用户/业务系统: 用户实现用户鉴权、房间控制等业务逻辑。

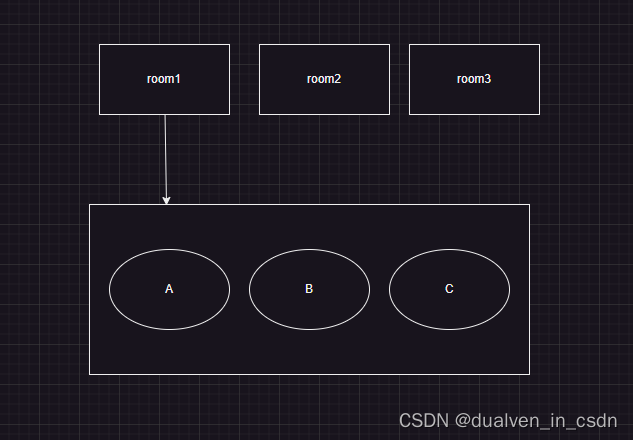

信令服务器房间状态管理

用户加入房间流程

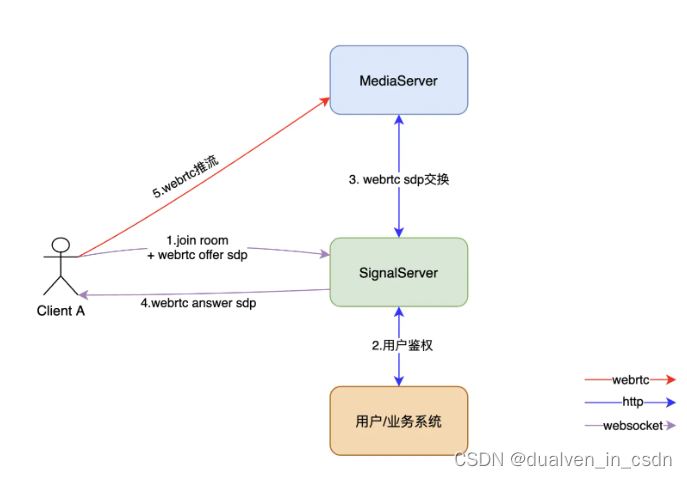

用户加入房间并推流：

其他用户订阅此用户流

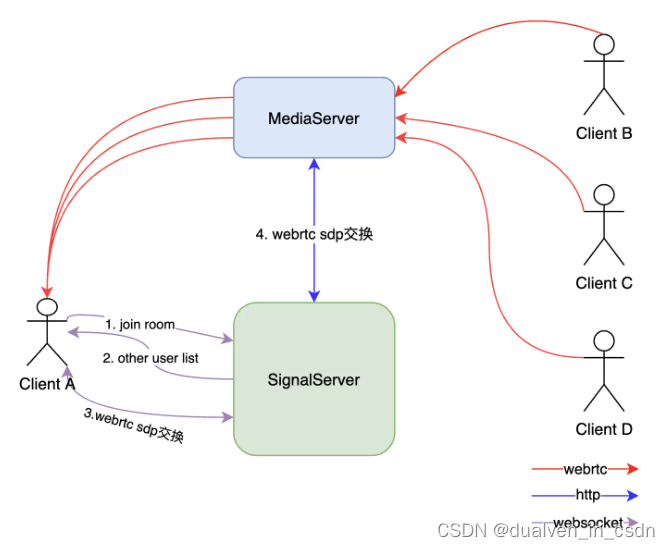

用户加入房间并订阅房间其他所有用户

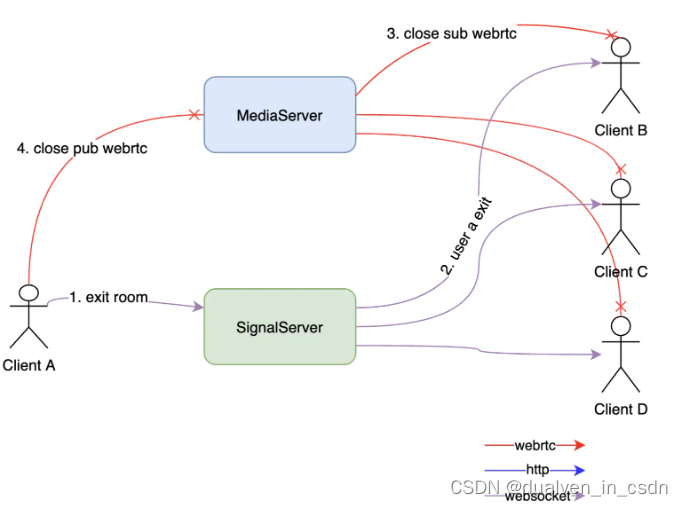

用户退出房间流程

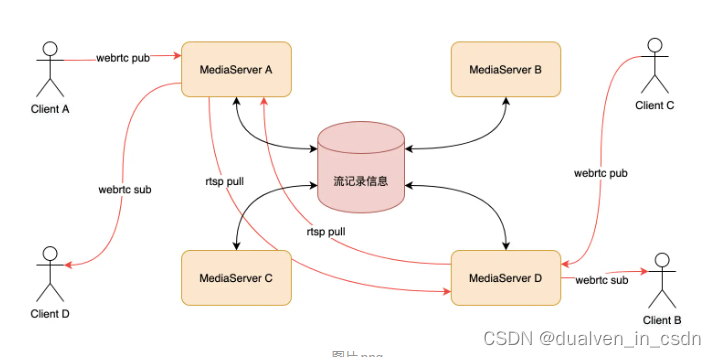

 平行集群模式

第一阶段demo 设计

参考文章

链接：https://www.jianshu.com/p/eb36cfed77ff
