c# 界面编程 虚端子连接关系展示

作为一个电气专业，半路出家写代码的我来说一直排斥做界面。抑郁的是，有个项目客户强烈要求界面展示，没办法开始着手看看界面编程，庆幸的是这个项目要求的界面展示还比较简单，只是静态展示、连接而已。花了一周时间做出来了，感觉还挺好玩的。

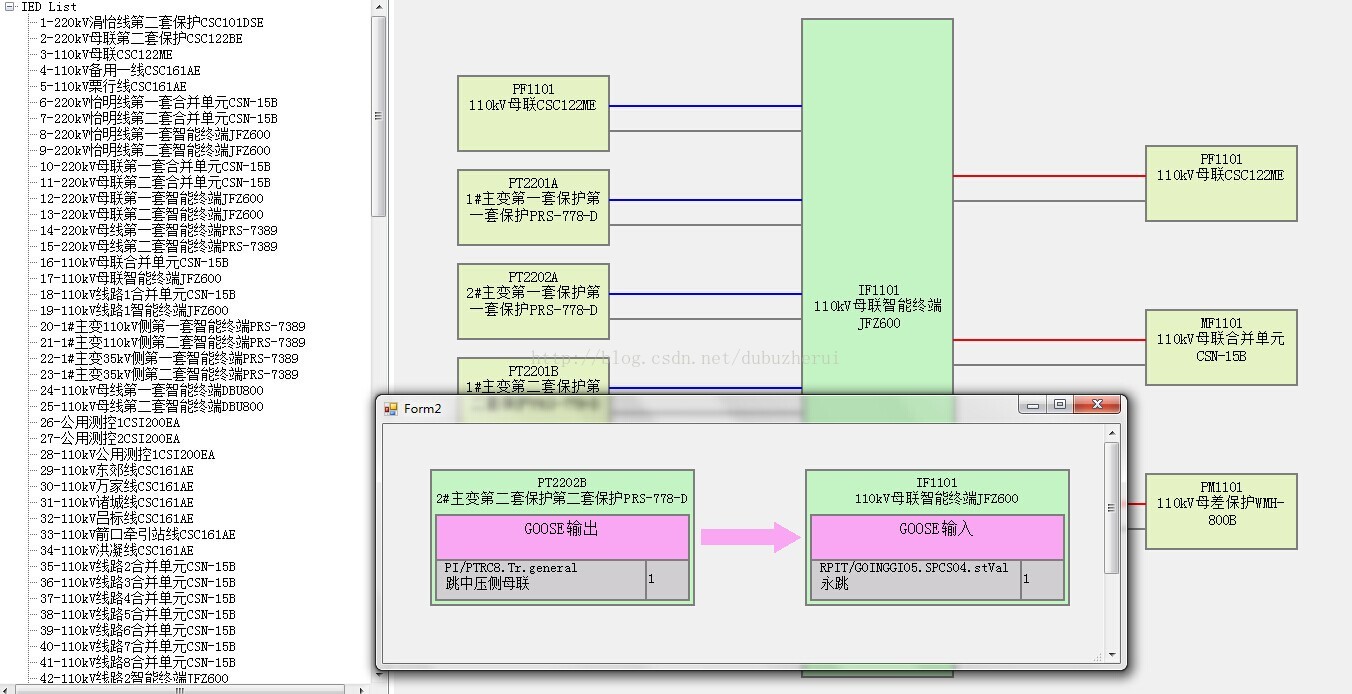

下面是运行的一个截图，

1、左边是一个SCD文件中所有的IED列表，右边是虚端子的连接关系展示；

2、中间的大框是一个IED，左边是本IED订阅的其他IED的GOOSE\SV信号，右边是本IED发布的GOOSE\SV信号；

3、点击IED之间的连线，弹出具体的虚端子连接详情，保护点名、注释、和点的值；

4、点击小矩形框，可以切换到小矩形对应的IED中。

在这里有关SCD文件解析的东西，就不做分享了，主要记录一下C#界面编程方面的知识点。

这里主要用到了一个splitcontainer控件、treeview控件、panel控件，绘画主要在panel控件上。

1、在某一个控件上绘画的时候，只需要重载该控件的paint方法；

2、获取控件的工作区域的矩形：

     获取Form1的大小用Rectangle Form1Rect = this.ClientRectangle;获取某个控件的大小：splitContainer1.Panel2.ClientRectangle；

3、设置控件的工作区域矩形：

      drawPanel.SetBounds(0, 0, splitContainer1.Panel2.ClientRectangle.Width, 5 * height / 4);

4、设置滚动条显示：

      panel的属性设置：Dock设置为none   Anchor设置为top、left（不能四个全部设置上就行，要不然滚动条怎么滚动啊）

      splitContainer1.Panel2的属性设置：AutoScroll设置为TRUE即可

      注意：这里有个小问题，困扰我很久，终于把它解决了。当你切换到一个panel的height比较大，splitcontainer.panel2上出现滚动条的情况下 ，如果将滚动条拉倒下面，然后再切换界面的时候，这时候虽然新界面的height没有超过form1的height，但是滚动条还是在，看着很烦。想了各种方法，最后找了一个很简单的方法就是重绘的时候设置滚动条的值为0即可。splitContainer1.Panel2.VerticalScroll.Value = 0;

5、接下来就是画布上绘画了：

Graphics g = e.Graphics;

//画矩形

SolidBrush SBrush = new SolidBrush(Color.FromArgb(196, 243, 196));//添加画刷

g.FillRectangle(SBrush, rectangle);//在指定的矩形区域，填充颜色

Pen pen = new Pen(Color.Gray, 2);//添加画笔

g.DrawRectangle(pen, rectangle);//画矩形框

//画线

g.DrawLine(pen, x + 5* width / 6, y + rowHeigh, x + 5 * width / 6, y + heigh);//定义两个点，根据定义好的笔，画线即可

//画文字

Font font = new System.Drawing.Font("宋体",12f);//设置字体

SolidBrush drawBrush = new SolidBrush(Color.Black); // Create brush.

RectangleF stringRect = new RectangleF(x, y, width, heigh);    // 设置文字显示的区域

StringFormat strForm = new StringFormat(); strForm.Alignment = StringAlignment.Center;//这里主要是设置文字的对齐方式，居中

g.DrawString(this.subiedinfo, this.Font, drawBrush, stringRect, strForm);

至于其他位置变化，矩形大小变化的设计，就依据项目具体实施了。
