组网需求

如图9-33所示，4台设备分属不同两个AS，要求在尽量简化配置的情况下，实现两个AS之间的互通。

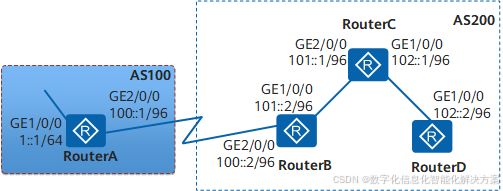

图9-33 配置BGP4+路由反射器组网图

配置思路

采用如下的思路配置BGP4+的基本功能：

  1. 通过配置BGP4+基本功能，实现BGP邻居间的互通。

  2. 通过配置RouterC为路由反射器，可以使得RouterB和RouterD之间不需要建立IBGP连接，达到简化配置的目的。

操作步骤
  1. 配置各接口的IPv6地址

    # 在RouterA上配置IPv6地址。

    <Huawei> system-view
    [Huawei] sysname RouterA
    [RouterA] ipv6
    [RouterA] interface gigabitethernet 1/0/0
    [RouterA-GigabitEthernet1/0/0] ipv6 enable
    [RouterA-GigabitEthernet1/0/0] ipv6 address 1::1/64
    [RouterA-GigabitEthernet1/0/0] quit
    [RouterA] interface gigabitethernet 2/0/0
    [RouterA-GigabitEthernet2/0/0] ipv6 enable
    [RouterA-GigabitEthernet2/0/0] ipv6 address 100::1/96

    RouterB、RouterC和RouterD的配置同RouterA此处略。

  2. 配置BGP4+基本功能

    # 配置RouterA。

    [RouterA] ipv6
    [RouterA] bgp 100
    [RouterA-bgp] router-id 1.1.1.1
    [RouterA-bgp] peer 100::2 as-number 200
    [RouterA-bgp] ipv6-family unicast
    [RouterA-bgp-af-ipv6] peer 100::2 enable
    [RouterA-bgp-af-ipv6] network 1:: 64
    [RouterA-bgp-af-ipv6] network 100:: 96
    [RouterA-bgp-af-ipv6] quit
    [RouterA-bgp] quit

    # 配置RouterB。

    [RouterB] ipv6
    [RouterB] bgp 200
    [RouterB-bgp] router-id 2.2.2.2
    [RouterB-bgp] peer 100::1 as-number 100
    [RouterB-bgp] peer 101::1 as-number 200
    [RouterB-bgp] ipv6-family unicast
    [RouterB-bgp-af-ipv6] peer 100::1 enable
    [RouterB-bgp-af-ipv6] peer 101::1 enable
    [RouterB-bgp-af-ipv6] network 100:: 96
    [RouterB-bgp-af-ipv6] network 101:: 96
    [RouterB-bgp-af-ipv6] quit
    [RouterB-bgp] quit

    # 配置RouterC。

    [RouterC] ipv6
    [RouterC] bgp 200
    [RouterC-bgp] router-id 3.3.3.3
    [RouterC-bgp] peer 101::2 as-number 200
    [RouterC-bgp] peer 102::2 as-number 200
    [RouterC-bgp] ipv6-family unicast
    [RouterC-bgp-af-ipv6] peer 101::2 enable
    [RouterC-bgp-af-ipv6] peer 102::2 enable
    [RouterC-bgp-af-ipv6] network 101:: 96
    [RouterC-bgp-af-ipv6] network 102:: 96

    # 配置RouterD。

    [RouterD] ipv6
    [RouterD] bgp 200
    [RouterD-bgp] router-id 4.4.4.4
    [RouterD-bgp] peer 102::1 as-number 200
    [RouterD-bgp] ipv6-family unicast
    [RouterD-bgp-af-ipv6] peer 102::1 enable
    [RouterD-bgp-af-ipv6] network 102:: 96
    [RouterD-bgp-af-ipv6] quit
    [RouterD-bgp] quit

  3. 配置路由反射器

    # 配置RouterC作为路由反射器，RouterB和RouterD是它的两个客户机。

    [RouterC-bgp-af-ipv6] peer 101::2 reflect-client
    [RouterC-bgp-af-ipv6] peer 102::2 reflect-client

    # 查看RouterB的路由表。

    [RouterB] display bgp ipv6 routing-table

 BGP Local router ID is 2.2.2.2
 Status codes: * - valid, > - best, d - damped,
               h - history,  i - internal, s - suppressed, S - Stale
               Origin : i - IGP, e - EGP, ? - incomplete


 Total Number of Routes: 6
     *>  Network  : 1::                                      PrefixLen : 64
         NextHop  : 100::1                                   LocPrf    :
         MED      : 0                                        PrefVal   : 0
         Label    :
         Path/Ogn : 100 i
     *>  Network  : 100::                                    PrefixLen : 96
         NextHop  : ::                                       LocPrf    :
         MED      : 0                                        PrefVal   : 0
         Label    :
         Path/Ogn : i
         NextHop  : 100::1                                   LocPrf    :
         MED      : 0                                        PrefVal   : 0
         Label    :
         Path/Ogn : 100 i
     *>  Network  : 101::                                    PrefixLen : 96
         NextHop  : ::                                       LocPrf    :
         MED      : 0                                        PrefVal   : 0
         Label    :
         Path/Ogn : i
        i
         NextHop  : 101::1                                   LocPrf    : 100
         MED      : 0                                        PrefVal   : 0
         Label    :
         Path/Ogn : i
     *>i Network  : 102::                                    PrefixLen : 96
         NextHop  : 101::1                                   LocPrf    : 100
         MED      : 0                                        PrefVal   : 0
         Label    :
         Path/Ogn : i

    # 查看RouterD的路由表。

    [RouterD] display bgp ipv6 routing-table

 BGP Local router ID is 4.4.4.4
 Status codes: * - valid, > - best, d - damped,
               h - history,  i - internal, s - suppressed, S - Stale
               Origin : i - IGP, e - EGP, ? - incomplete


 Total Number of Routes: 5
     *>i Network  : 1::                                      PrefixLen : 64
         NextHop  : 100::1                                   LocPrf    : 100
         MED      : 0                                        PrefVal   : 0
         Label    :
         Path/Ogn : 100 i
     *>i Network  : 100::                                    PrefixLen : 96
         NextHop  : 101::2                                   LocPrf    : 100
         MED      : 0                                        PrefVal   : 0
         Label    :
         Path/Ogn : i
     *>i Network  : 101::                                    PrefixLen : 96
         NextHop  : 102::1                                   LocPrf    : 100
         MED      : 0                                        PrefVal   : 0
         Label    :
         Path/Ogn : i
     *>  Network  : 102::                                    PrefixLen : 96
         NextHop  : ::                                       LocPrf    :
         MED      : 0                                        PrefVal   : 0
         Label    :
         Path/Ogn : i
        i
         NextHop  : 102::1                                   LocPrf    : 100
         MED      : 0                                        PrefVal   : 0
         Label    :
         Path/Ogn : i

    从路由表中可以看到，RouterD和RouterB从RouterC那里学到了RouterA通告的路由。
