OverFeat

算法背景

overfeat是2013年imagenet定位任务的冠军，同时在分类和检测任务也取得了不错的成果，分类，定位，检测。
overfeat使用单个共享网络，完成了分类，定位，检测任务，并且提出了一个多尺度的测试方法。
overfeat的主要创新点是multiscale 、sliding window、offset pooling。

分类器

overfeat的网络结构类似于alexnet，作者提出两种模型，分别为fast模型和accurate模型，这两种模型在结构上稍有区别

fast模型

在这里插入图片描述

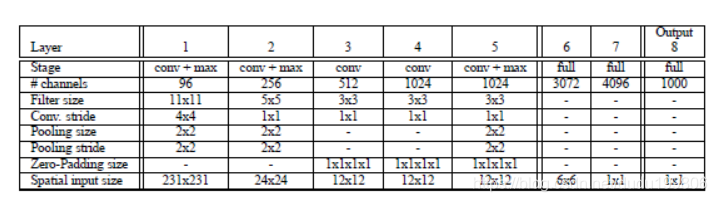

Input（231,231,3）→96F（11,11,3，s=4）→max-p（2,2,s=2）→256F(5,5,96,1) →max-p(2,2,2) →512F(3,3,512,1) →1024F(3,3,1024,1) →1024F(3,3,1024) →max-p(2,2,2) →3072fc→4096fc→1000softmax
fast模型的改进：
1、不使用LRN；

2、不使用over-pooling使用普通pooling；

3、第3,4,5卷基层特征数变大，从Alex-net的384→384→256；变为512→1024→1024.

4、fc-6层神经元个数减少，从4096变为3072

5、卷积的方式从valid卷积变为维度不变的卷积方式，所以输入变为231*231

accurat模型

在这里插入图片描述

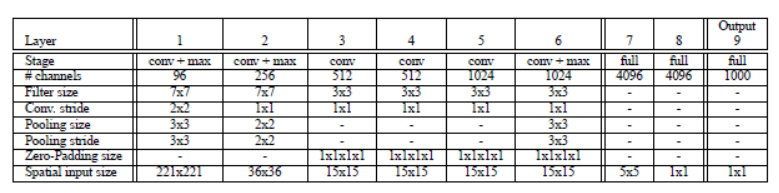

Input（231,231,3）→96F（7,7,3，s=2）→max-p（3,3,3）→256F(7,7,96,1)→max-p(2,2,2) →512F(3,3,512,1) →512F(3,3,512,1) →1024F(3,3,1024,1) →1024F(3,3,1024,1) →max-p(3,3,3) →4096fc→4096fc→1000softmax
accurate的改进：
1，不使用LRN；

2，不使用over-pooling使用普通pooling，更大的pooling间隔S=2或3

3第一个卷基层的间隔从4变为2（accurate 模型），卷积大小从1111变为77；第二个卷基层filter从55升为77

4增加了一个第三层，是的卷积层变为6层；从Alex-net的384→384→256；变为512→512→1024→1024.

FCN

测试阶段OverFeat没有采用AlexNet的multi-crop (10 view)方法，而是直接采用了六种不同尺度的测试图像输入（每个尺度的图像还增加了水平翻转），结合全卷积网络结构，最终输出的维度是不同的，体现了不同尺寸输入图像的实际候选区域数目的不同。（Class种类数目这个维度是一致的，最后一个维度是1000，代表1000种分类预测）
我们知道对于一个各层参数结构都设计好的网络模型来说，输入的图片大小是固定的，比如Alexnet设计完毕后，网络输入图片大小就是227227。这个时候我们如果输入一张500500的图片，会是什么样的结果？我们现在的希望是让我们的网络可以一直前向传导，让一个已经设计完毕的网络，也可以输入任意大小的图片，这就是FCN的精髓。FCN算法灵魂：

1、把卷积层-》全连接层，看成是对一整张图片的卷积层运算。

2、把全连接层-》全连接层，看成是采用1*1大小的卷积核，进行卷积层运算。

下面用一个例子，讲解怎么让一个已经设计好的CNN模型，可以输入任意大小的图片：
在这里插入图片描述

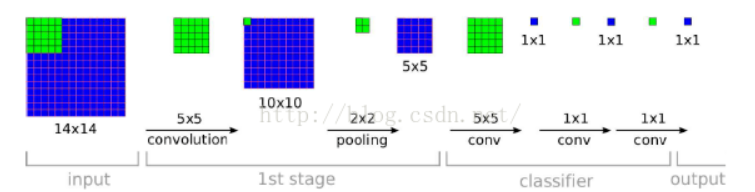

如上图所示，上面图中绿色部分表示：卷积核大小。假设我们设计了一个CNN模型，输入图片大小是1414，通过第一层卷积后我们得到1010大小的图片，然后接着通过池化得到了55大小的图片。OK，关键部分来了，接着要从：55大小的图片-》1*1大小的图片：

（1）传统的CNN：如果从以前的角度进行理解的话，那么这个过程就是全连接层，我们会把这个5*5大小的图片，展平成为一个一维的向量，进行计算(写cnn代码的时候，这个时候经常会在这里加一个flatten函数，就是为了展平成一维向量)。

（2）FCN：FCN并不是把55的图片展平成一维向量，再进行计算，而是直接采用55的卷积核，对一整张图片进行卷积运算。

其实这两个本质上是相同的，只是角度不同，FCN把这个过程当成了对一整张特征图进行卷积，同样，后面的全连接层也是把它当做是以1*1大小的卷积核进行卷积运算。

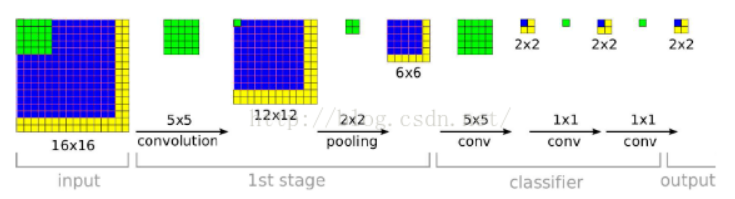

从上面的例子中，我们看到网络的输入是一张1414大小的图片，这个时候加入我就用上面的网络，输入一张任意大小的图片，比如1616大小的图片，那么会是什么样的结果？具体请看下面的示意图：在这里插入图片描述
这个时候你就会发现，网络最后的输出是一张22大小的图片。这个时候，我们就可以发现采用FCN网络，可以输入任意大小的图片。同时需要注意的是网络最后输出的图片大小不在是一个11大小的图片，而是一个与输入图片大小息息相关的一张图片了。

OK，这个时候我们回来思考一个问题，比如Alexnet网络设计完毕后，我们也用FCN的思想，把全连接层看成是卷积层运算，这个时候你就会发现如果Alexnet输入一张500500图片的话，那么它将得到1000张1010大小的预测分类图，这个时候我们可以简单采用对着每一张10*10大小的图片求取平均值，作为图片属于各个类别的概率值。

其实Alexnet在测试阶段的时候，采用了对输入图片的四个角落进行裁剪，进行预测，分别得到结果，最后的结果就是类似对应于上面22的预测图。这个22的每个像素点，就类似于对应于一个角落裁剪下来的图片预测分类结果。只不过Alexnet把这4个像素点，相加在一起，求取平均值，作为该类别的概率值。

需要注意的是，一会儿overfeat就是把采用FCN的思想把全连接层看成了卷积层，让我们在网络测试阶段可以输入任意大小的图片。

offset max-pooling

在这里插入图片描述

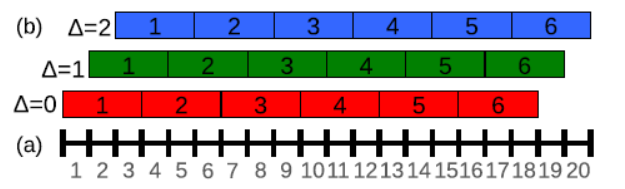

如上图所示，我们在x轴上有20个神经元，如果我们选择池化size=3的非重叠池化，那么根据我们之前所学的方法应该是：对上面的20个，从1位置开始进行分组，每3个连续的神经元为一组，然后计算每组的最大值(最大池化)，19、20号神经元将被丢弃，我们也可以在20号神经元后面，人为的添加一个数值为0的神经元编号21，与19、20成为一组，这样可以分成7组:[1,2,3]，[4,5,6]……,[16,17,18],[19,20,21]，最后计算每组的最大值，这就是我们以前所学CNN中池化层的源码实现方法了。

上面我们说到，如果我们只分6组的话，我们除了以1作为初始位置进行连续组合之外，也可以从位置2或者3开始进行组合。也就是说我们其实有3种池化组合方法

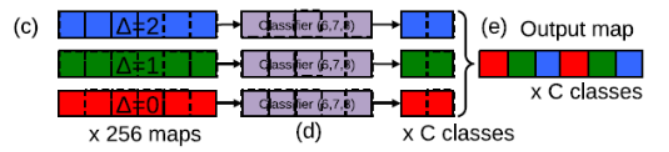

以往的CNN中，一般我们只用了△=0，得到池化结果后，就送入了下一层。于是文献的方法是，把上面的△=0、△=1、△=2的三种组合方式的池化结果，分别送入网络的下一层。这样的话，我们网络在最后输出的时候，就会出现3种预测结果了。
在这里插入图片描述
这里说的只是一维的情况，如果是2维图片，那么（△x，△y）就会有9种取值情况，我们在做图片分类的时候，在网络的某一个池化层加入这种offset pooling，然后把这9种池化结果，分别送入后边的网络层，最后我们的图片分类输出结果就可以得到9个预测结果，然后我们对每个类别的9种概率，取最大值，作为此类别的预测概率。

overfeat图片分类

从layer-5 pre-pool到layer-5 post-pool：这一步的实现是通过池化大小为(3,3)进行池化，然后△x=0、1、2,△y=0、1、2，这样我们可以得到对于每一张特征图，我们都可以得到9幅池化结果图。以上面表格中的sacle1为例，layer-5 pre-pool大小是1717，经过池化后，大小就是55，然后有3*3张结果图(不同offset得到的结果)。

从layer-5 post-pool到classifier map(pre-reshape)：我们知道在训练的时候，从卷积层到全连接层，输入的大小是4096*(55)，然后进行全连接，得到4096(11)。但是我们现在输入的是各种不同大小的图片，因此接着就采用FCN的招式，让网络继续前向传导。我们从layer-5 post-pool到第六层的时候，如果把全连接看成是卷积，那么其实这个时候卷积核的大小为55，因为训练的时候，layer-5 post-pool得到的结果是55。因此在预测分类的时候，假设layer-5 post-pool 得到的是79(上面表格中的scale 3)，经过55的卷积核进行卷积后，那么它将得到(7-5+1)(9-5+1)=3*5的输出。

然后我们就只需要在后面把它们拉成一维向量摆放就ok了，这样在一个尺度上，我们可以得到一个C*N个预测值矩阵，每一列就表示图片属于某一类别的概率值，然后我们求取每一列的最大值，作为本尺度的每个类别的概率值。

最后我们一共用了6种不同尺度(文献好像用了12张，另外6张是水平翻转的图片)，做了预测，然后把这六种尺度结果再做一个平均，作为最最后的结果。

OK，至此overfeat图片分类的任务就结束了，从上面过程，我们可以看到整个网络分成两部分：layer 1~ 5这五层我们把它称之为特征提取层；layer 6~output我们把它们称之为分类层。

定位任务

我们在定位的时候，把分类层重新设计一下，将分类问题改为回归问题，然后在不同尺度上训练预测物体的bbox。
我们把图片分类学习的特征提取层的参数固定下来，然后继续训练后边的回归层的参数，网络包含四个输出，对应bbox的左上角和右下角，损失函数采用欧式距离L2损失函数。
回归器的最终输出结果是4个单元，代表bounding box边缘的坐标，每个类都有回归器的预测结果，即尽管多尺度的输入图像尺寸不同，回归器输出结果的最后两维是4*1000；而且与分类器的预测结果可以表征回归器预测的置信度（针对1000种不同识别对象而言）。

训练回归器时，前五层不参与训练；如果样本和真实标签的重叠小于50%，则样本不参与回归器的训练。（由于样本预处理和增强的原因，可能导致样本的范围和真实标签已经重叠较小）。

如何决定最终bounding box的问题，与如何决定分类结果的问题类似；区别是这里的输出扩大了4维。不同于其他研究只取最大置信结果的方法，OverFeat设计了一种融合的方法呢，即选取高置信的一批预测结果，然后merge出最终的bounding box。

从OverFeat定位方法的描述中，已经可以看出其可以做多目标检测；模型是一样的，区别是最后结果生成的方法不同。

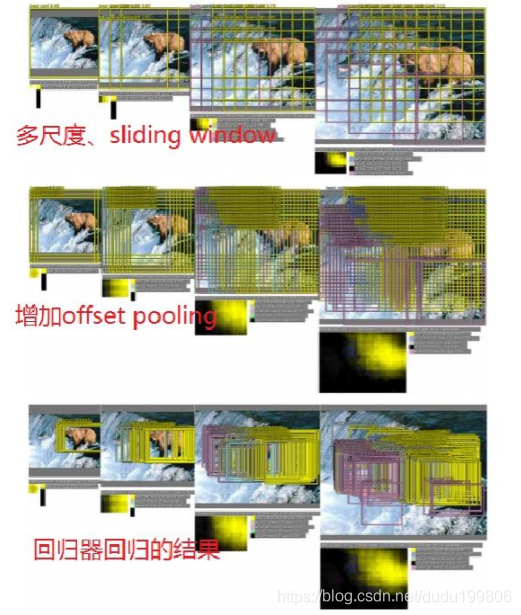

下图可以看出定位时回归器的工作过程：
在这里插入图片描述
