井径测井原理、计算方法、主要应用、仪器刻度、质量控制

1、井径测井原理

1.1测量原理

实际井径往往和钻头直径不同，利用井径仪来测量井眼直径的变化。井径仪的结构主要有两种：一种是进行单独井径测量的张臂式井径仪；另一种就是利用某些测井仪器的推靠臂（如密度仪、井壁中子测井仪、微侧向仪等），在这些仪器测井的同时测量。

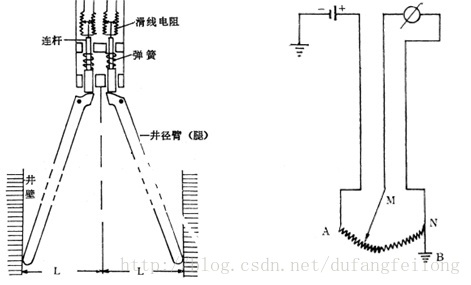

不论哪种井径仪，它们的测量原理基本相同，而且比较简单。以张臂式井径仪为例，如图1.1所示，它的井径臂（也叫井径腿）在弹簧力的作用下发生伸张和收缩，并将井径臂的张缩变化转换成电阻值的变化。其原理电路如图1.2所示。

图1.1  滑线电阻式井径仪结构示        图1.2  井径测量原理电路图

实际进行井径测量时，将仪器下到预计的深度上，然后通过一定的方式打开井径腿，于是，互成90°的四个井径腿便在弹簧力的作用下向外伸张，其末端紧贴井壁。随着仪器的向上提升，井径腿就会由于井径的变化而发生张缩，并带动连杆作上下运动。如果将连杆同一个电位器的滑动端相连，则井径的变化便可转换成电阻的变化。当给该滑动电阻通以一定强度的电流时，
