常见芯片的封装

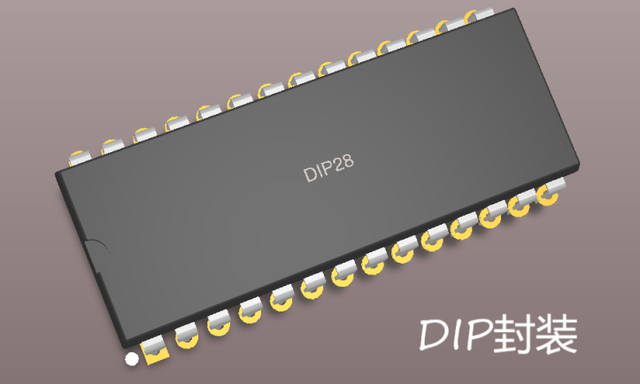

1、DIP直插式封装

DIP是指采用双列直插形式封装的集成电路芯片，这种芯片封装已经有很多年的历史，如51单片机、AC-DC控制器、光耦运放等都在使用这种封装类型。采用DIP封装的CPU芯片有两排引脚，可以通过专用底座进行使用，当然，也可以直接插在有相同焊孔数和几何排列的电路板上进行焊接，对于插在底座上使用，可以易于更换，焊接难度也很低，只需要电烙铁便可以进行焊接装配。

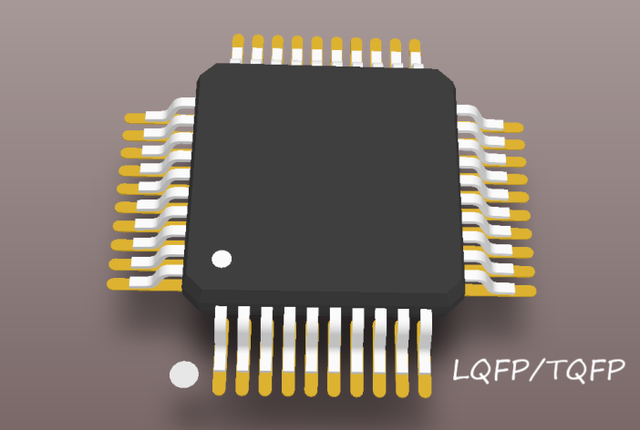

2、LQFP/TQFP封装

PQFP/TQFP封装的芯片四周均有引脚，引脚之间距离很小、管脚很细，用这种形式封装的芯片可通过回流焊进行焊接，焊盘为单面焊盘，不需要打过孔，在焊接上相对DIP封装的难度较大。目前许多单片机和集成芯片都在使用这种封装，由于此封装自带突出引脚，在运输焊接过程中需要小心，防止引脚弯曲或损坏。

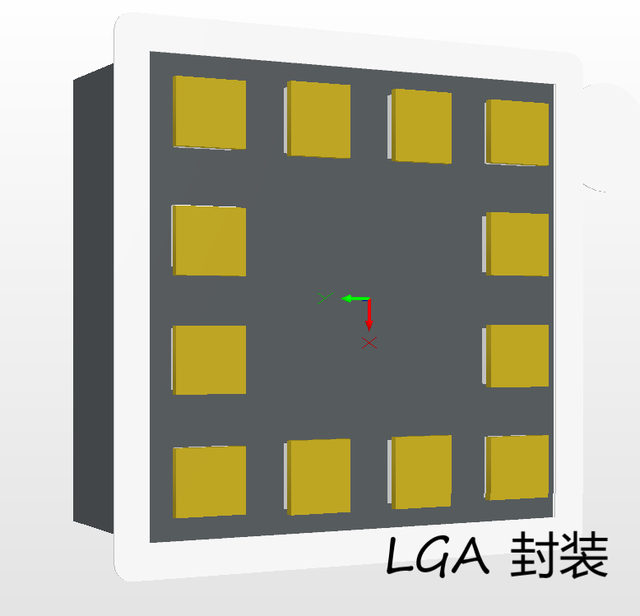

3、LGA封装

LGA封装为底部方形焊盘，区别于QFN封装，在芯片侧面没有焊点，焊盘均在底部。这种封装对焊接要求相对较高，对于芯片封装的设计也有很高的要求，否则批量生产很容易造成虚焊以及短路的情况，在小体积、高级程度的应用场景中这种封装的使用较多。

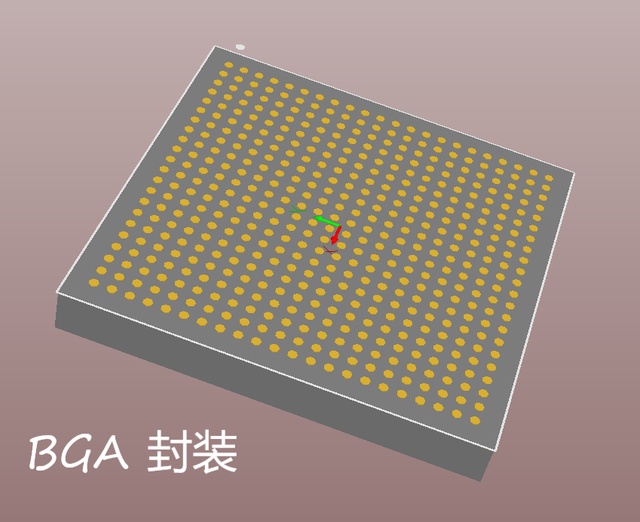

4、BGA（球栅阵列）封装

随着集成技术的进步、设备的改进和深亚微米技术的使用，LSI、VLSI、ULSI相继出现，硅单芯片集成度不断提高，对集成电路封装要求更加严格，I/O引脚数急剧增加，功耗也随之增大。BGA封装是一种电子元件封装技术，它是指将电子元件封装在一个多层、由金属和陶瓷组成的球形结构中，以提供更好的热传导性能和更小的封装尺寸。BGA封装可以提供更多的连接点，比普通的插件封装多出几倍，因此可以提供更高的信号完整性和更低的电阻。BGA封装还可以提供更高的功率密度，以及更低的电磁干扰（EMI）。

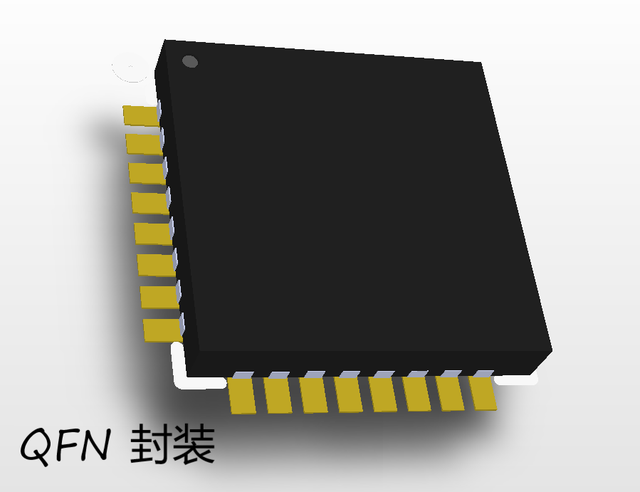

5、QFN封装类型

QFN是一种无引线四方扁平封装，是具有外设终端垫以及一个用于机械和热量完整性暴露的芯片垫的无铅封装。在芯片底部大多数会设计一块较大的地平面，对于功率型IC，该平面会很好的解决散热问题，通过PCB的铜皮设计，可以将热量更快的传导出去，该封装可为正方形或长方形。封装四侧配置有电极触点，由于无引脚，贴装占有面积比QFP 小，高度比QFP 低，为目前比较流行的封装类型。

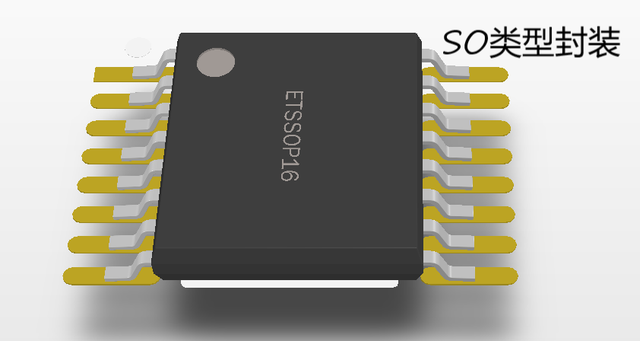

6、SO类型封装

SO类型封装有很多种类，可以分为：SOP(小外形封装)、TOSP（薄小外形封装）、SSOP (缩小型SOP)、VSOP（甚小外形封装）、SOIC（小外形集成电路封装）等类似于QFP形式的封装，只有两边有管脚的芯片封装形式，该类型的封装是表面贴装型封装之一，引脚从封装两侧引出呈“ L” 字形。该类型封装的典型特点就是在封装芯片的周围做出很多引脚，封装操作方便、可靠性比较高、焊接也比较方便，如常见的SOP-8等封装在各种类型的芯片中被大量使用。
