威纶触摸屏与台达DVP系列PLC通信的参数设置和连接电缆

0

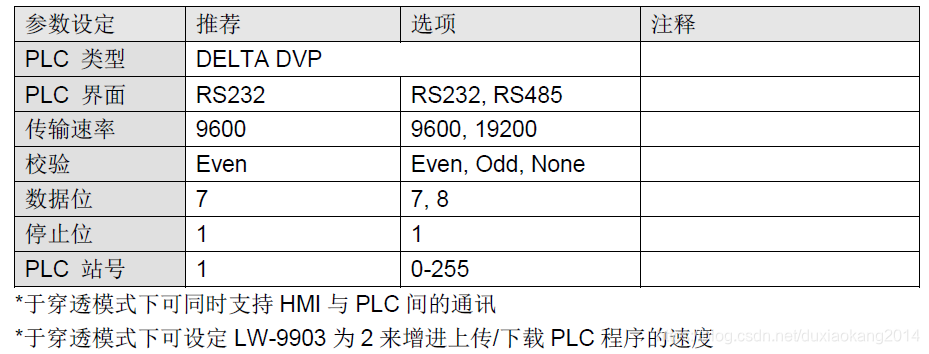

  1. HMI与PLC的通信参数设定
    1

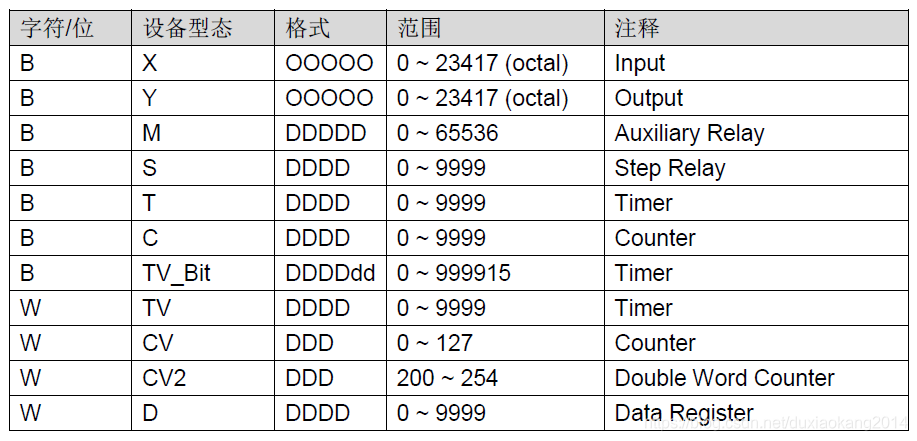

  2. 连接的变量数据类型
    2

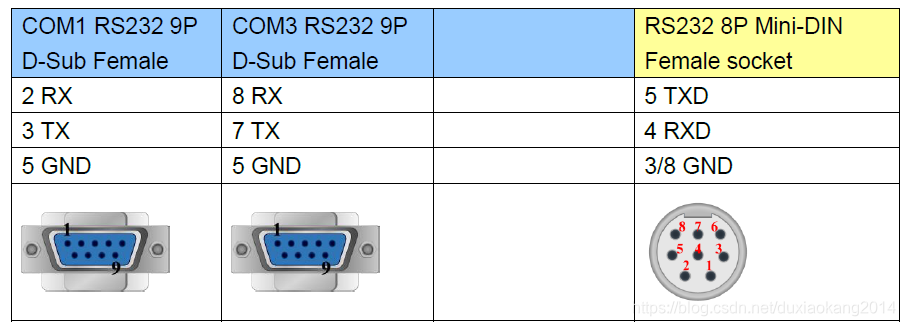

  3. 通信电缆接线图（从连接线的焊接端方向看）

eMT 系列屏幕
3
cMT系列屏幕

了解本专栏 订阅专栏 解锁全文 超级会员免费看
