本文详细介绍了在TIA博途中，如何为S7-1200和S7-1500系列PLC设置共享设备功能，以减少成本、空间需求和通信负担。该功能要求STEP 7 V12 SP 1及以上版本，且需要支持共享设备的IO设备和控制器。组态规则包括保持设备的IP参数、设备名称、发送时钟等的一致性。文章还提供了具体的组态步骤，包括设备添加、分配接口参数、配置智能设备、添加智能设备和设置访问权限。
S7-1200_S7-1500系列PLC在TIA博途中实现共享设备功能的具体组态步骤
共享设备功能概述
信号模块可以被不同的IO控制器访问的IO设备被称为"共享设备"，智能设备也可以作为共享设备。对"共享设备"模块的访问可在不同的IO控制器之间进行分配，"共享设备"的每个子模块以独占方式分配一个IO控制器。

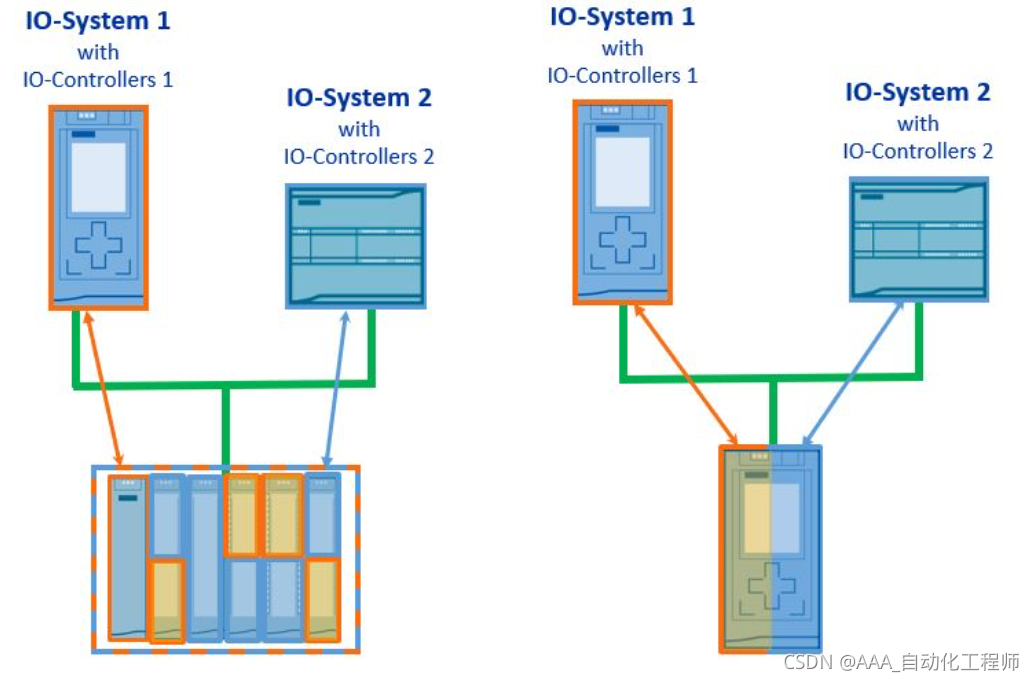

这样就可以把现场多个临近的IO模块组合到一个IO设备中，节约了项目成本。下图是"共享设备"功能的示意图。
优势
● 通过减少额外的 IO 设备和模块降低成本
● 通过减少额外的 IO 设备和模块降低空间需求
● 通过停止 CPU-CPU 通信减轻通信负担及编程工作量
● 在多个 CPU 中实现实时捕获
使用要求
● STEP 7 V12 SP 1及以上版本
● IO 设备支持共享设备功能，例如接口模块 IM 155-6 PN ST
● IO 控制器支持共享设备功能。如1500 CPU V1.1 及以上版本或 1200 CPU V4.1 及以上版本
● 组态为智能
