采用降压启动的目的，就是为了避免影响其他设备的正常工作。如果没有其他设备，只有变压器和电动机，考虑到功率因数和效率等因素，一般情况下，电机功率小于变压器容量的80%，都可以直接启动。

鼠笼式电机的启动电流为额定电流的5-7倍，大电流会引起电压降，电压降到一定幅值，就会影响到其他设备的正常运行。

因此，规定频繁启动的电机，造成的电压降不能超过10%；不频繁启动的电机，造成的电压降不能超过15%。

一般使用的电机有星型和三角型两种接法。

星型接法时：线电压=根号3倍的相电压，线电流=相电流；

三角型接法时：线电压=相电压，线电流=根号3倍的相电流。

那么，如何计算在使用星-三角降压启动时，电流究竟小了多少呢？

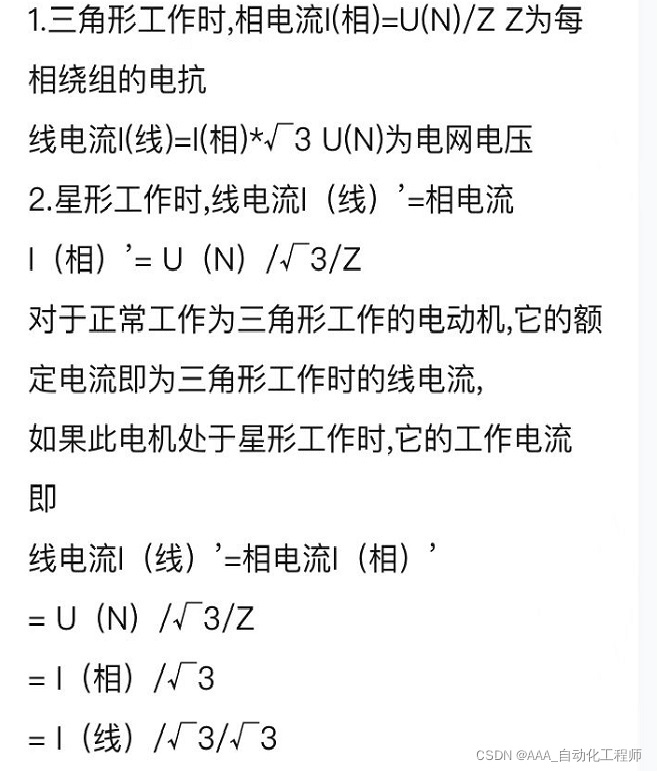

对于正常工作时是三角型接法的电机，其额定电流为三角型接法工作时的线电流，

我们假设某电机每相绕组的电抗为Z，供电电压为：三相380V，

三角型接法时：

U线=U相=380V，
I相=U相/Z=380V/Z，
I线=根号3xI相=根号3x380V/Z，

星型接法时：
U线=根号3xU相，
I线’=I相’=U相/Z=220V/Z，

所以，I线/I线'=根号3x380V/220V=3（倍），即电机工作在三角型接法时的线电流是工作在星型接法时线电流的3倍。

即，降压启动时，星型接法时的启动电流只有三角型接法时的1/3，约为33%。
