TIA博途中OB86组织块的功能和使用方法

0.1
机架或站故障 OB86
● 机架或站故障 OB86 的功能
当CPU 检测到分布式机架或站出现故障或发生通信丢失时，可以编程访问机架或站故障 OB86 的启动信息判断触发中断的站并做出响应。

● 与机架或站故障 OB86 相关的信息

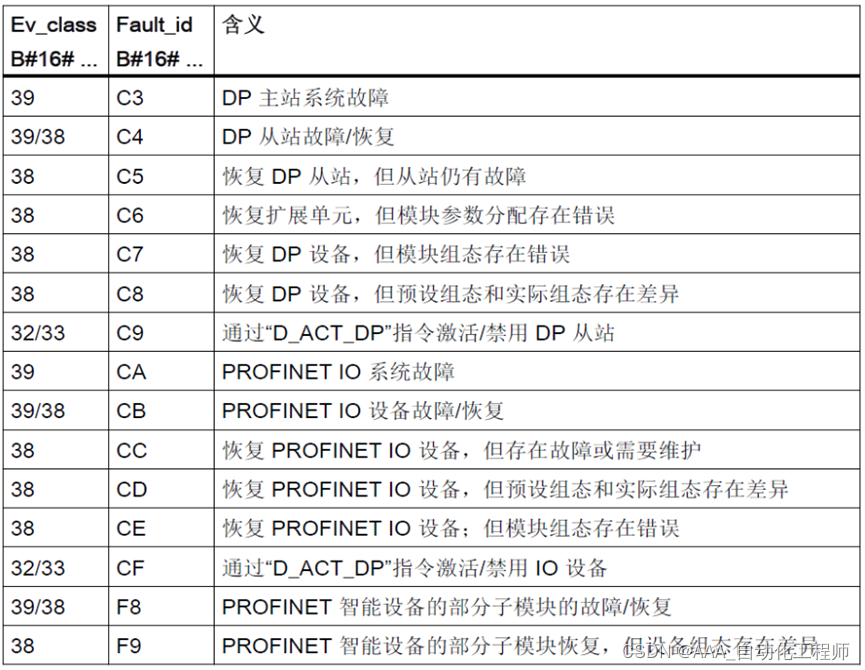

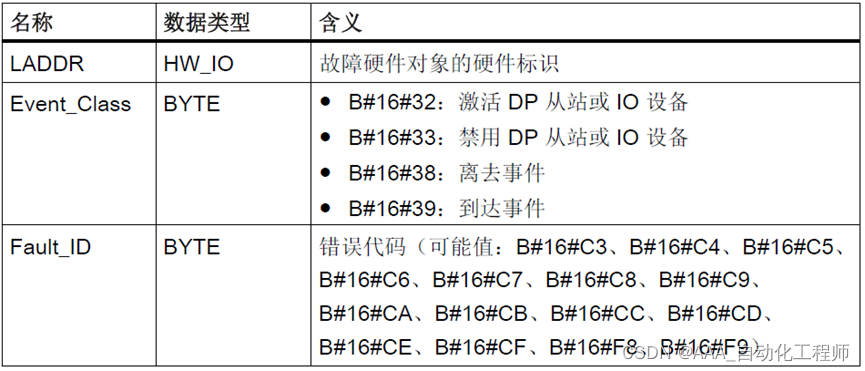

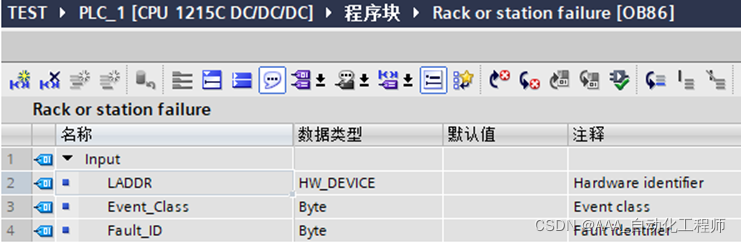

当触发 OB86 时，通过 OB86 的接口变量可以读取相应的启动信息，可以帮助确定事件发生的站、发生的事件类别。OB86 的接口变量、启动信息及导致 OB86 的启动事件参考下图
1
2
3
举例说明：
1、 按以下步骤创建插
