外啮合齿轮泵的工作原理

外啮合齿轮泵的工作原理

齿轮泵是一种通过齿轮相互啮合将原动机机械能转换为液压油压力能的能量转换装置。

按内部啮合方式的不同，分为外啮合齿轮泵和内啮合齿轮泵。
如下图所示，

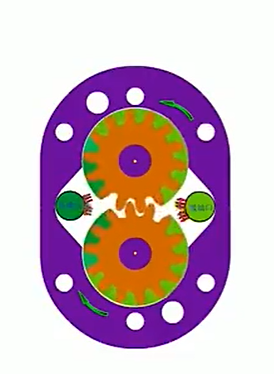

外啮合齿轮泵：

内啮合齿轮泵：

外啮合齿轮泵的结构：
主要由泵体、啮合齿轮对、主动轴、从动轴以及两端端盖等部分组成。
如下图所示，

其中，主动轴伸出泵体，一般由外界电动机带动旋转。

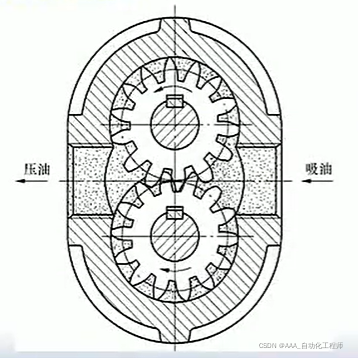

工作原理示意图：

吸油：轮齿分离，容积增大，产生真空度而吸油
压油：轮齿啮合，容积减小，油液受挤压而将油压出

啮合点沿啮合线移动，把这两区分开，起配流作用。
